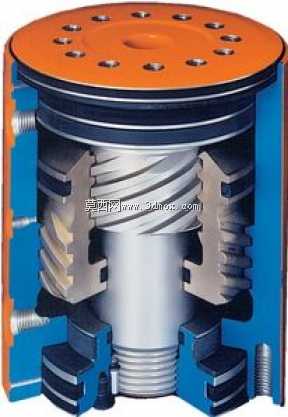

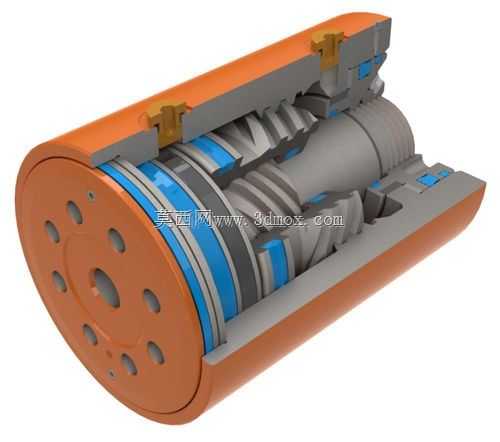

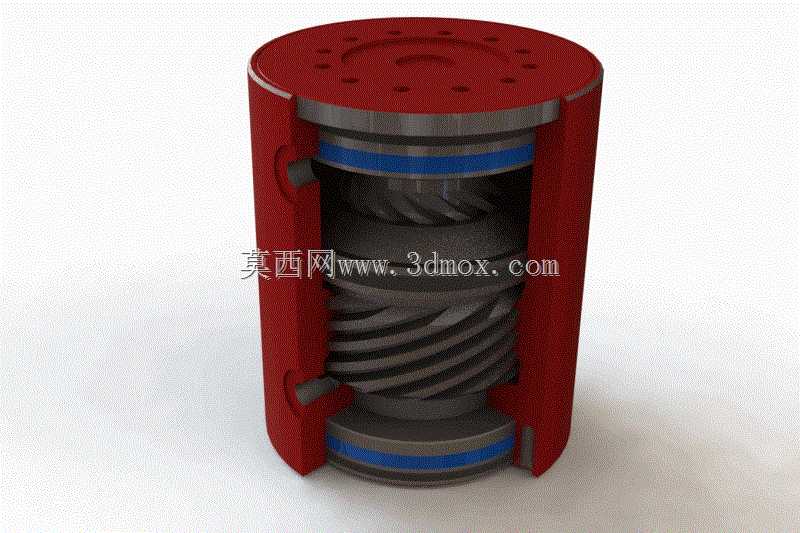

螺旋式旋转致动器内部结构展示

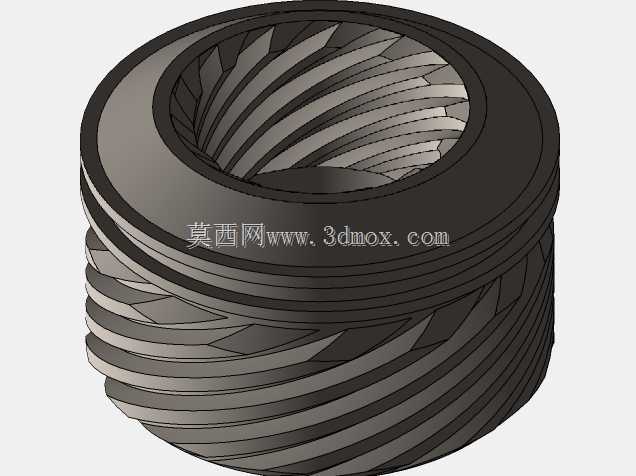

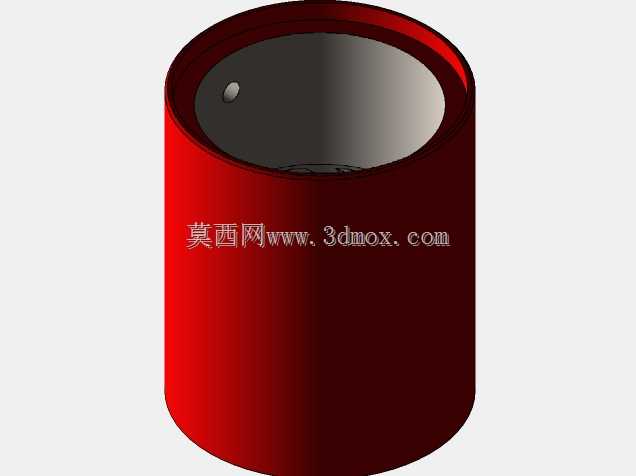

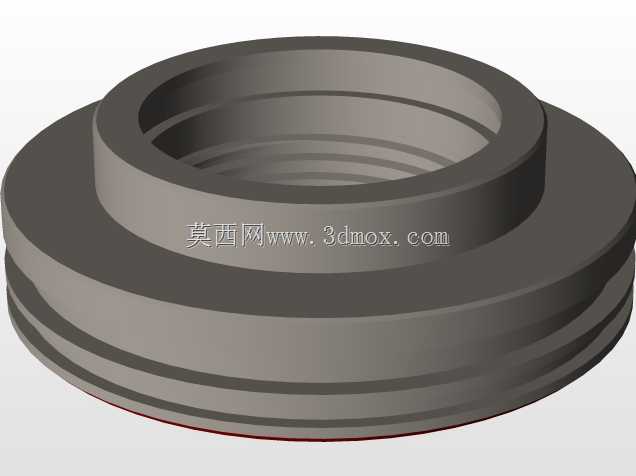

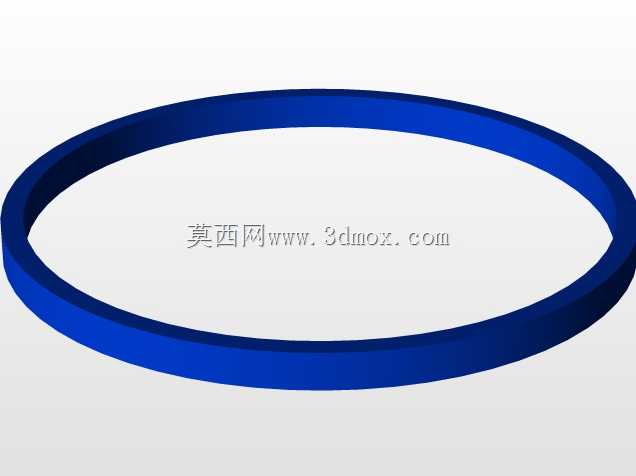

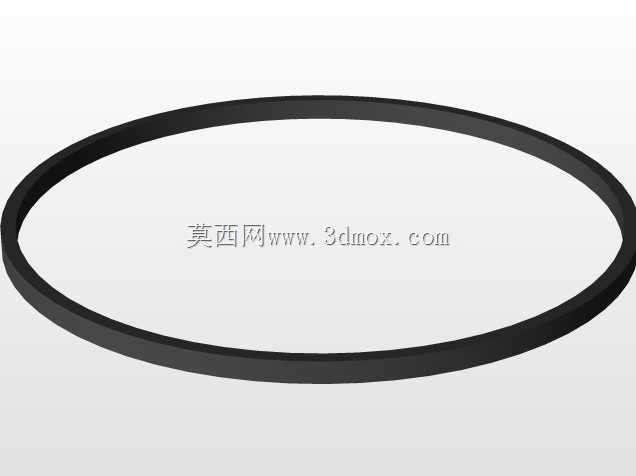

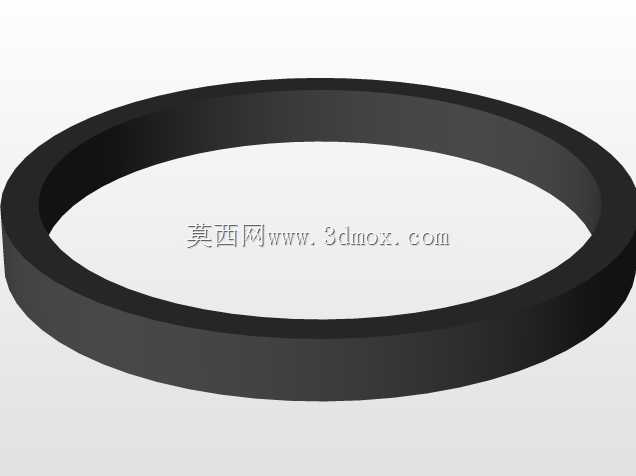

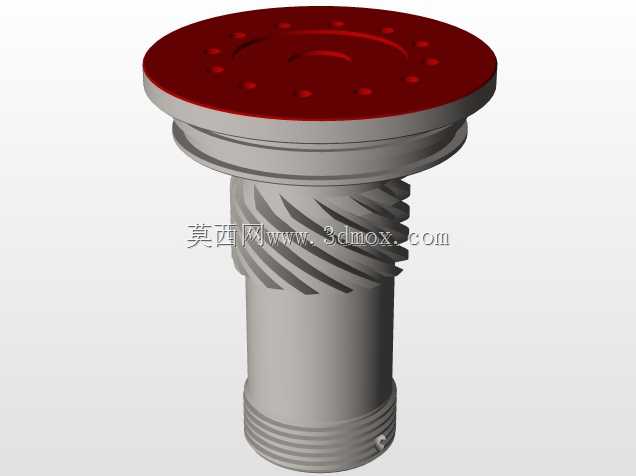

这款螺旋式旋转致动器是一类将旋转运动转化为直线伸缩动作的紧凑执行部件，在工业自动化、航空航天机载作动、小型精密设备调节、直升机旋翼变距操控等场景中有着广泛应用，能够在有限安装空间内提供稳定的直线推拉力输出，实现部件位置的精准调控。从实际用途来看，这类致动器可替代传统的气缸、液压缸在洁净度要求高、不允许介质泄漏的工况下工作，也可作为小型机电设备的核心动作执行单元，完成阀门开度调节、精密平台位移驱动、工装夹具夹紧动作输出等功能，相比传统直线驱动部件，它的结构集成度更高，不需要额外配置复杂的传动副，整体刚性更强，能够承受一定的径向与轴向复合载荷。从功能特性上看，该致动器采用内外嵌套的螺旋啮合结构，红色外壳为主体承载筒体，内部集成多段螺旋啮合副，上下端设置有导向与密封环带，顶部端盖预留了多组安装孔位，可直接与被驱动部件通过螺栓紧固连接，侧部开设的槽位用于安装位置检测元件或者行程限位结构，内部螺旋副采用大导程多线啮合设计，既保证了足够的传动效率，又能通过螺旋面的大面积接触分散载荷，提升部件的重载能力与使用寿命，运行过程中传动平稳无冲击，可实现连续的位置调节，配合驱动端的旋转动力输入即可精准控制伸缩行程。在设计思路上，这款致动器采用了类口红伸缩的同轴嵌套布局，将所有传动结构完全收纳在圆柱形筒体内部，最大化利用径向空间，缩短整体轴向安装尺寸，外壳既作为传动部件的防护结构，同时也承担内部螺旋副的径向支撑作用，减少了额外的支撑零件数量，降低整体装配复杂度；上下端的环形密封结构可阻挡外界粉尘、水汽进入内部传动腔，适配多尘、潮湿的复杂工业工况，内部螺旋副的啮合齿形经过优化，在保证传动强度的同时降低运行摩擦阻力，减少长时间工作的磨损量。从外形尺寸与安装边界来看，该致动器整体为规则圆柱形态，外径统一，安装时仅需预留对应直径的圆柱安装空间即可，顶部端盖的安装孔沿圆周均匀分布，适配多种标准安装法兰接口，轴向总长度随伸缩行程变化，完全缩回状态下整体长度紧凑，可适配安装空间局促的应用场景，侧部的限位槽位置可根据实际使用需求调整检测元件安装位置，无需对主体结构进行二次加工，安装适配性较强，能够快速集成到各类设备的传动系统中，不需要对原有设备结构做大幅改动。
