带襟翼剔除结构的输送式金属检测设备

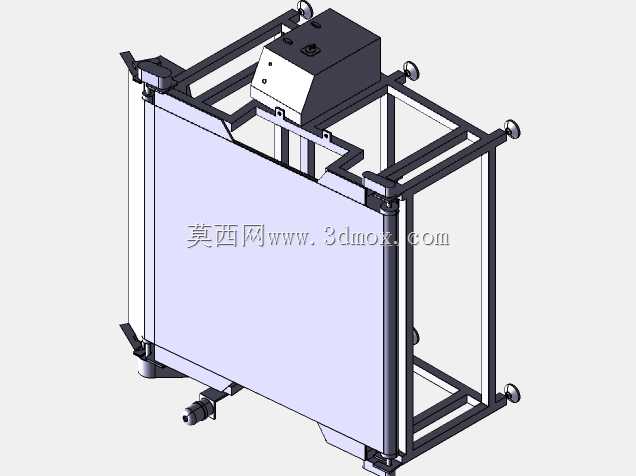

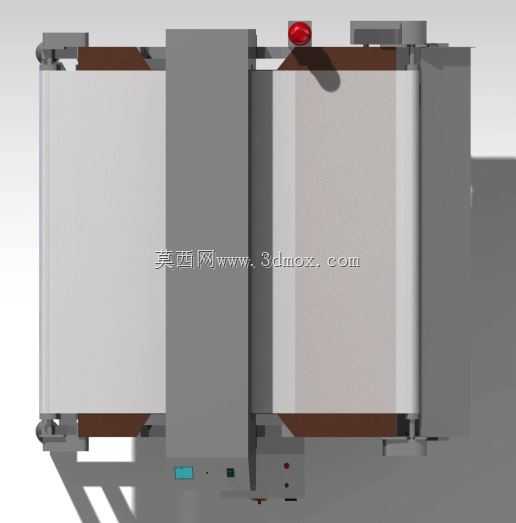

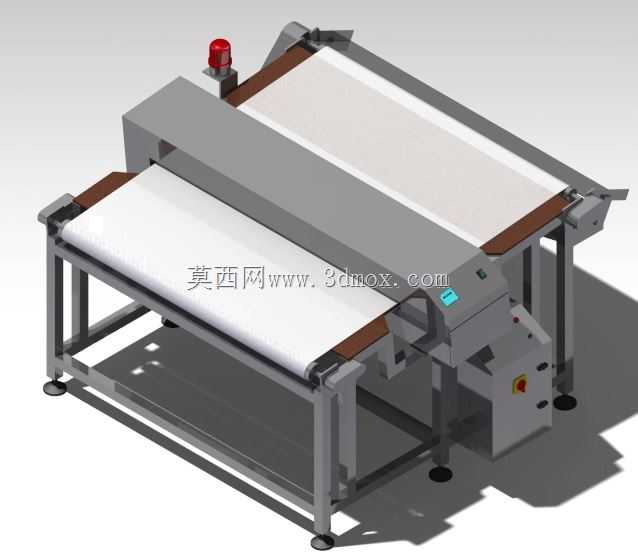

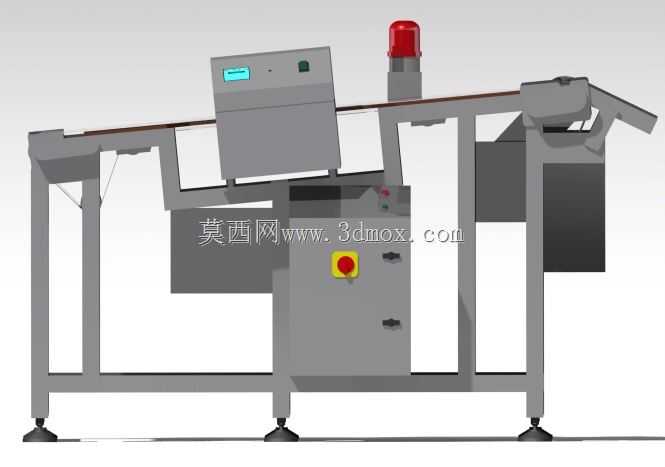

该设备主要应用于食品加工、日化生产、医药包装等连续化生产流水线场景，针对散料、包装成品在输送过程中的金属异物检测需求设计，可在不中断生产线连续输送节奏的前提下，快速识别混入物料中的铁、非铁金属、不锈钢等各类金属杂质，同步完成不合格品的自动剔除作业，避免含金属异物的产品流入后续工序或终端市场，有效管控产品质量安全，降低人工质检的漏检风险与人力成本。设备主体采用不锈钢材质搭建机架，适配食品、医药等行业的卫生清洁要求，可耐受日常生产中的冲洗、消毒作业，机架底部配置可调式支撑脚，能够根据现场地面平整度调整设备水平度，保障输送皮带运行平稳无跑偏。核心检测模块横跨输送段布置，采用平衡式线圈检测原理，可根据待检测物料的特性调整检测灵敏度参数，避免物料自身效应带来的误触发问题，检测到金属异物时可快速输出触发信号，联动后端的襟翼式剔除机构动作。襟翼式剔除机构布置在检测模块下游的输送段末端，采用翻板式襟翼结构，接收到剔除信号后可在毫秒级时间内完成翻板开合动作，将含异物的物料导向不合格品收集通道，正常物料则沿原有输送路径流入下一工序，相较于气吹式、推杆式剔除结构，襟翼式结构对不同重量、不同包装形态的物料适配性更强，不会出现吹飞、卡滞的问题，剔除动作对生产线正常输送的干扰极小。设备顶部配置声光报警装置，触发剔除动作时同步发出声光提示，提醒现场操作人员及时查看异常情况，设备侧部集成操作控制盒，集成参数调整、运行状态显示、故障复位等功能，操作逻辑简洁直观，一线操作人员经过简单培训即可完成日常操作与参数调整。设计过程中充分考虑现场安装的边界条件，设备整体采用模块化拼接结构，输送段长度、检测通道高度可根据现场生产线的原有布局、待检测物料的最大外形尺寸做适配调整，设备进料端与出料端可直接对接现有生产线的输送设备，无需对原有产线做大规模改造，安装调试周期短，可快速接入现有生产体系投入使用。输送皮带采用食品级耐磨损材质，张紧机构配置在设备两端，日常维护时可快速完成皮带更换、张紧度调整作业，设备内部的检测线路、动力线路均做隐藏式布线处理，避免外露线路积灰、受生产环境腐蚀，提升设备长期运行的稳定性，降低日常维护的工作量。
