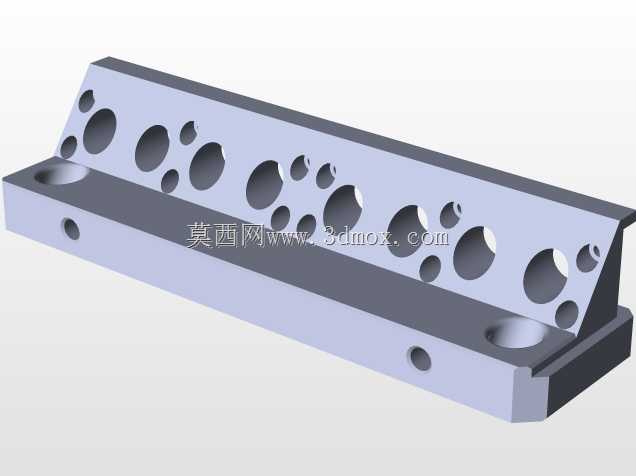

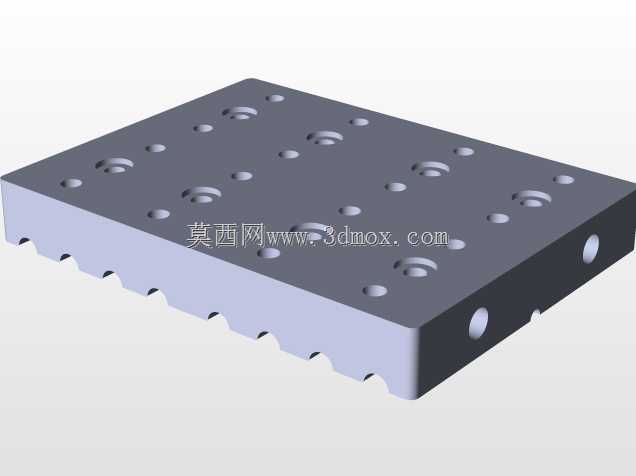

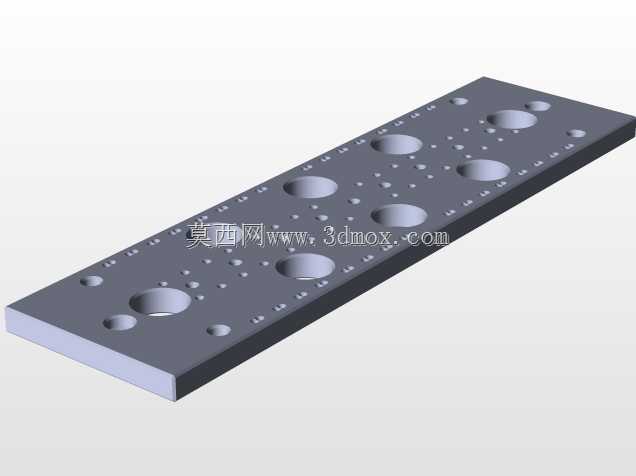

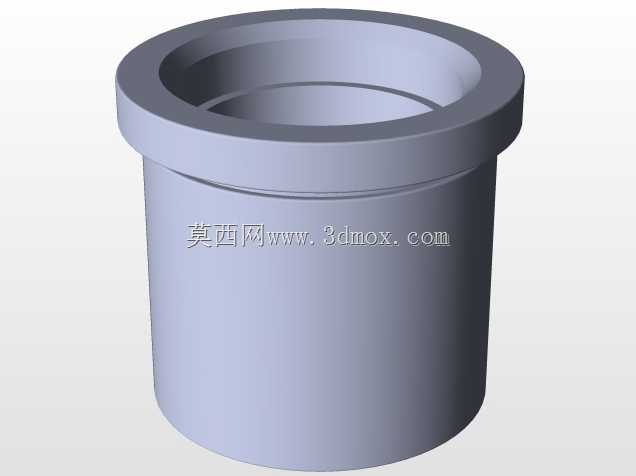

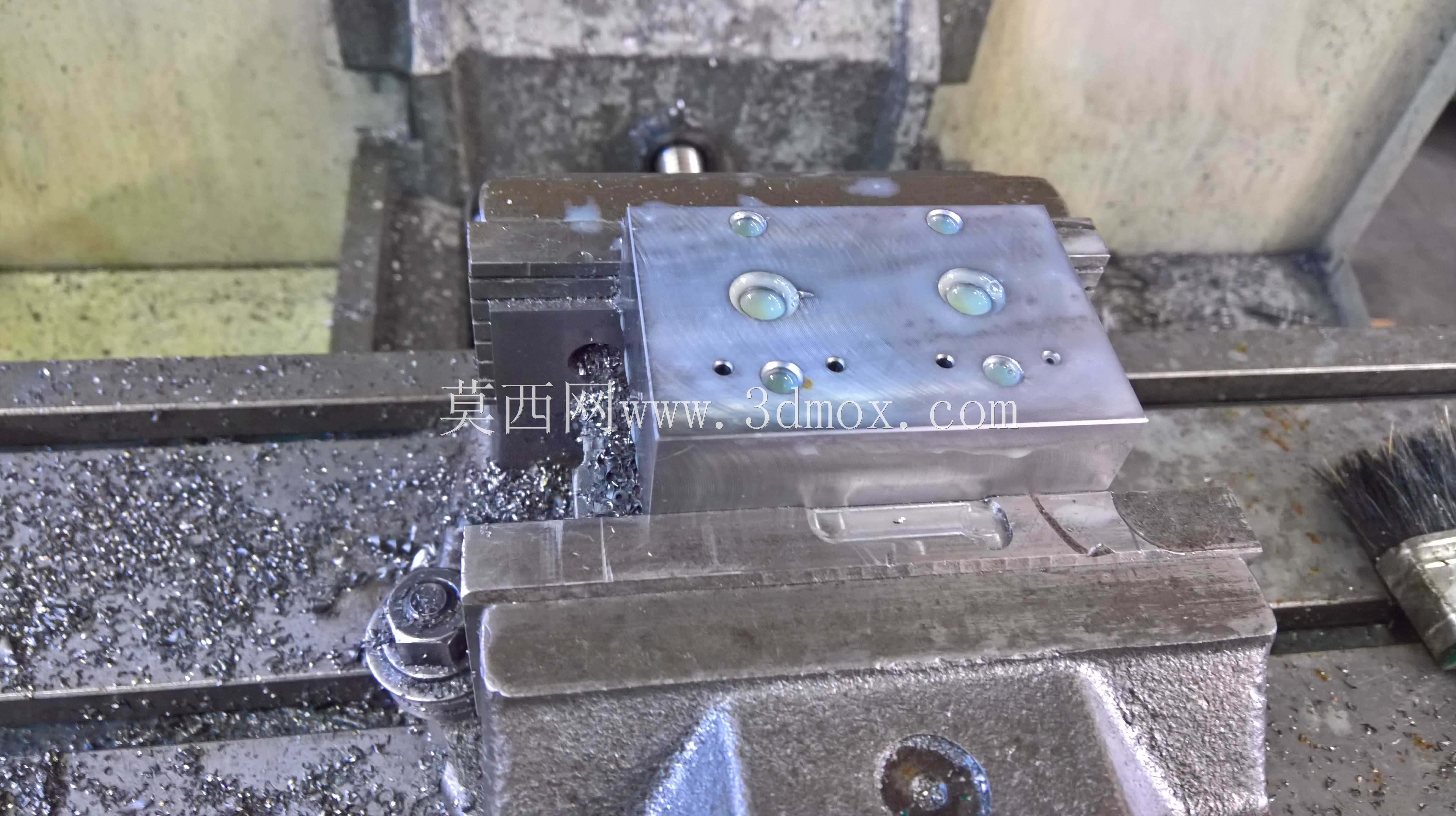

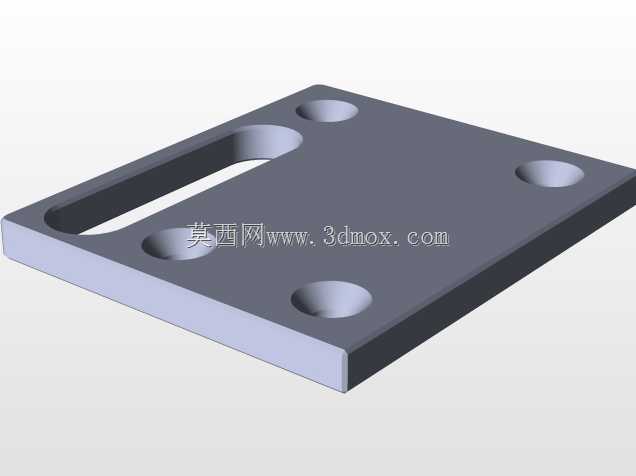

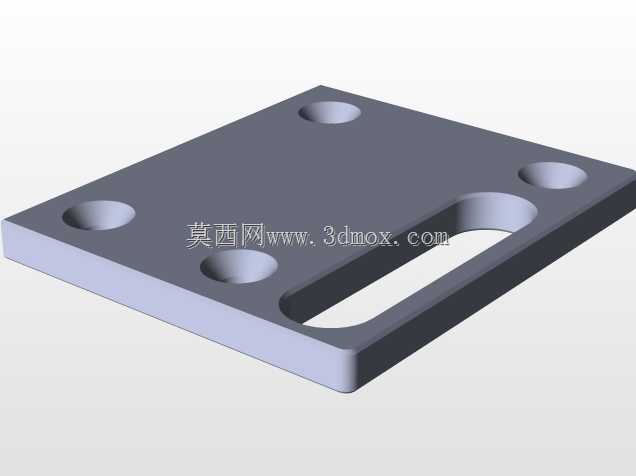

32腔定位销精密注塑成型模具结构

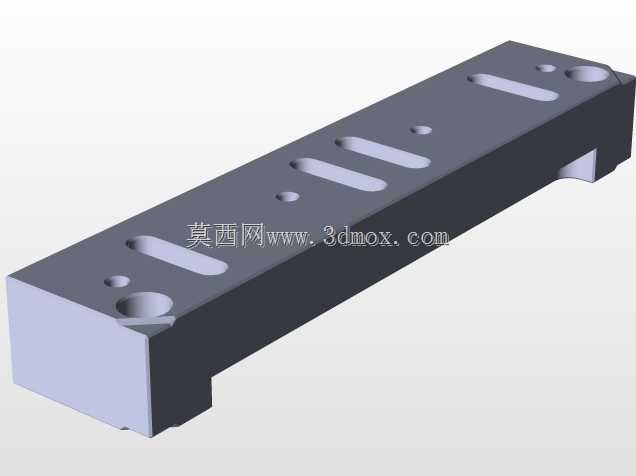

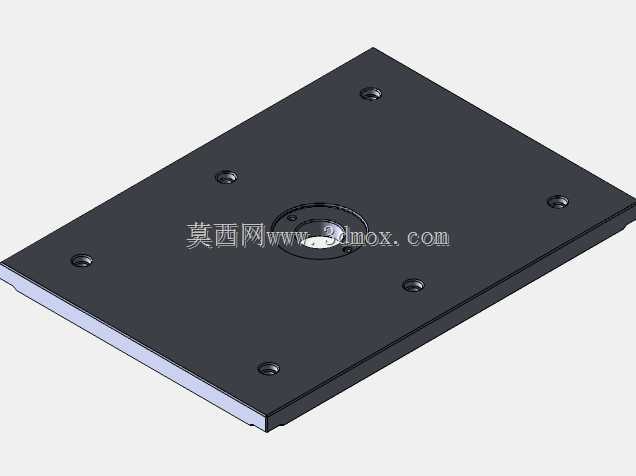

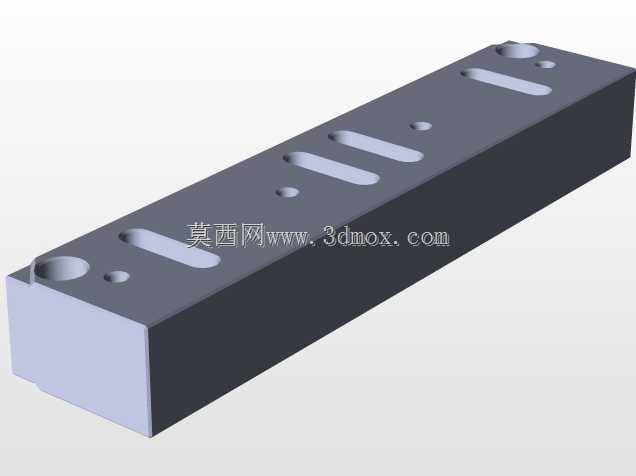

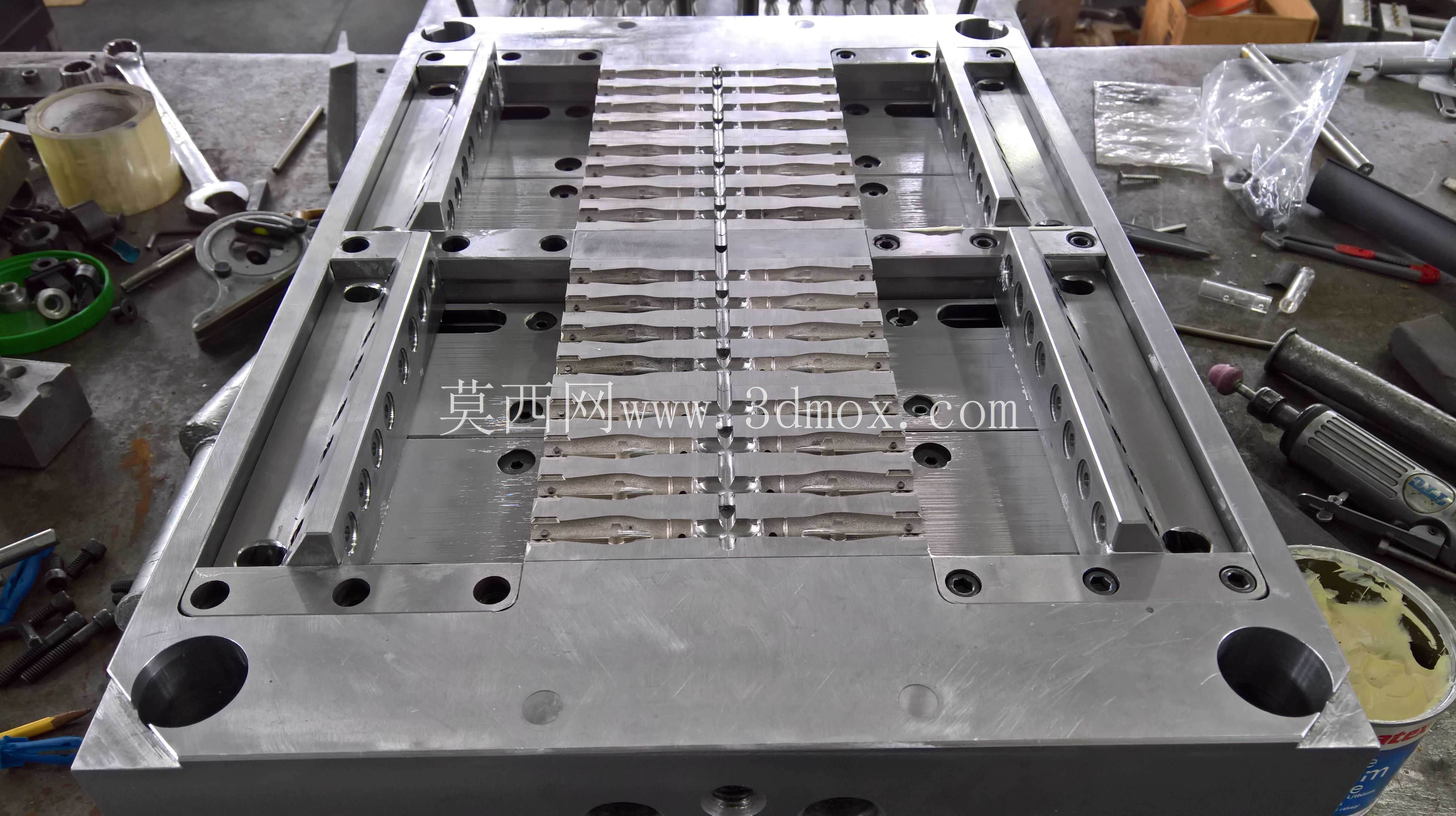

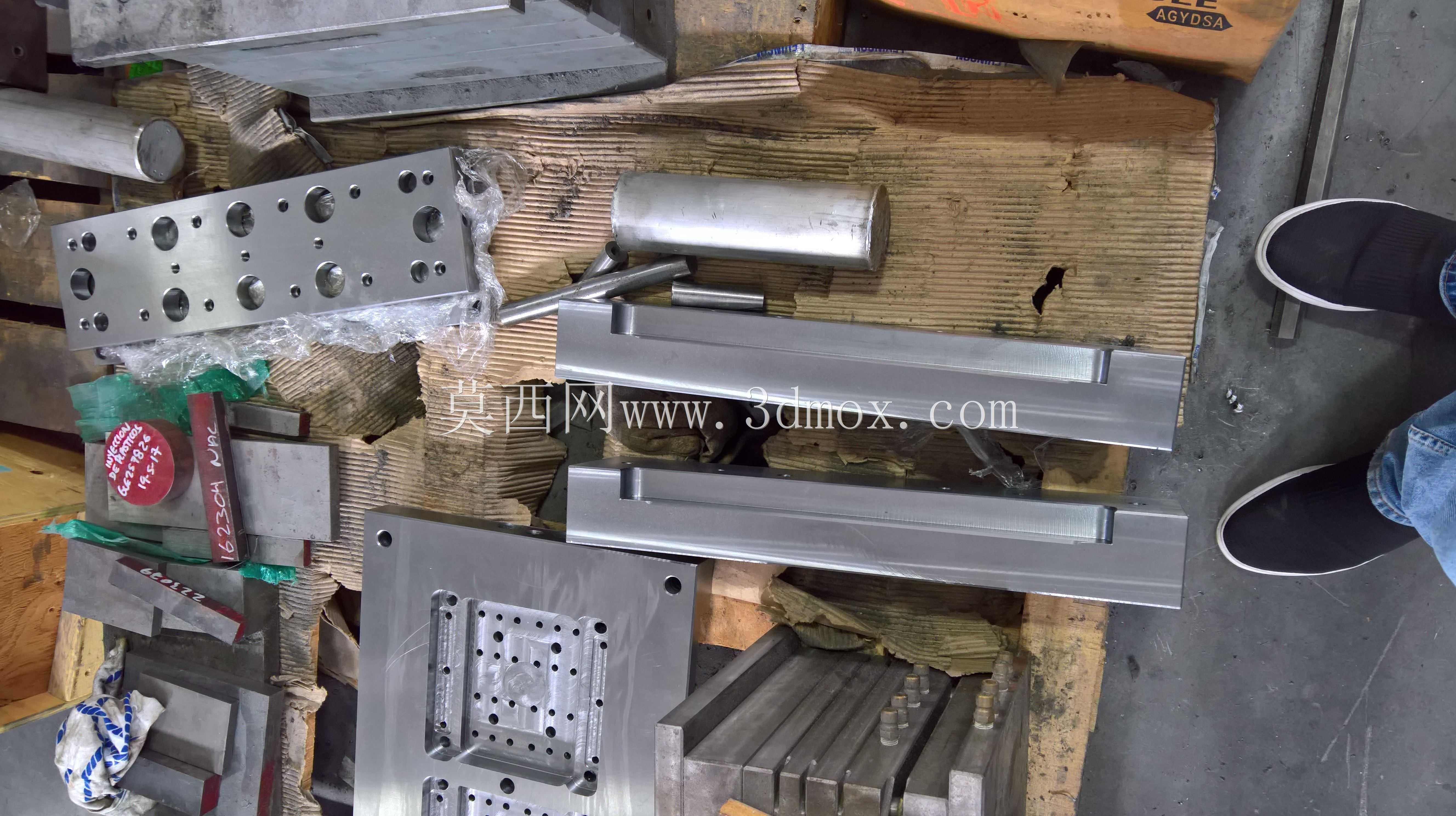

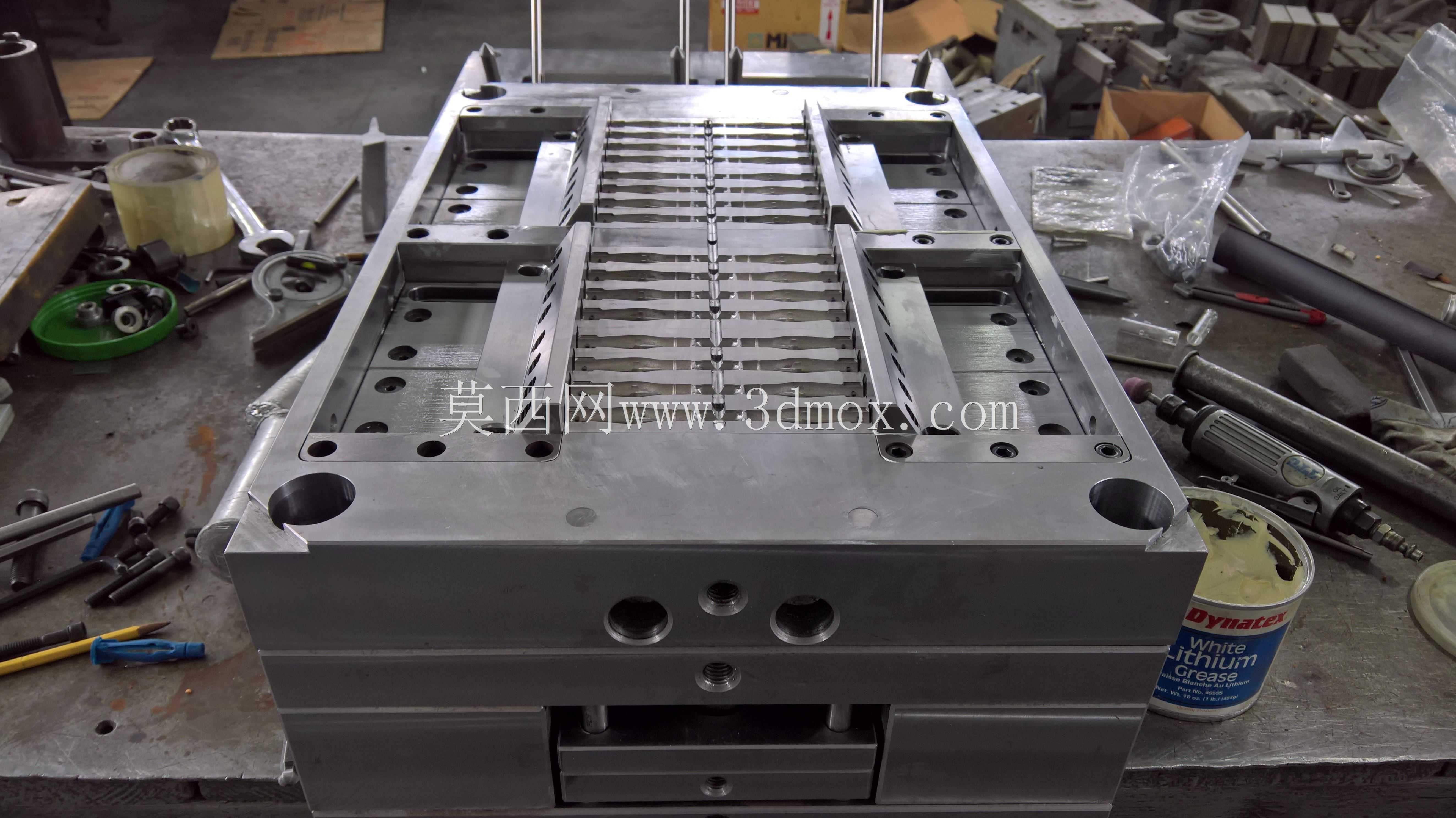

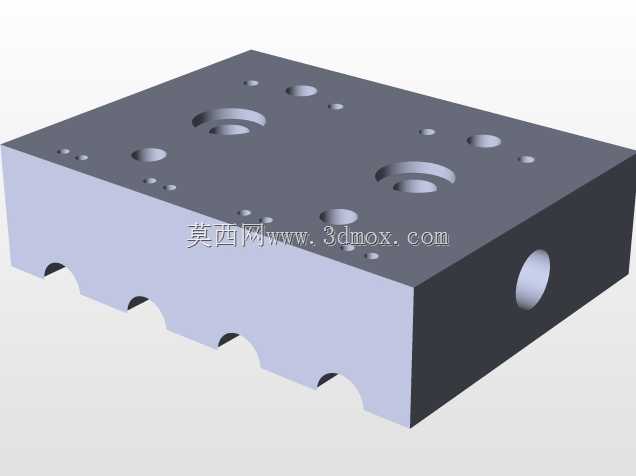

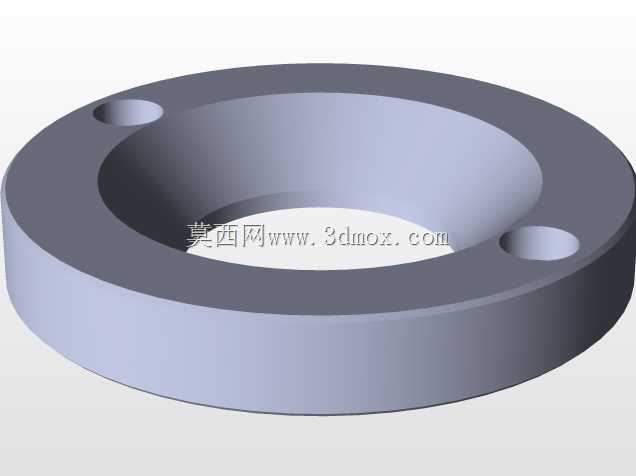

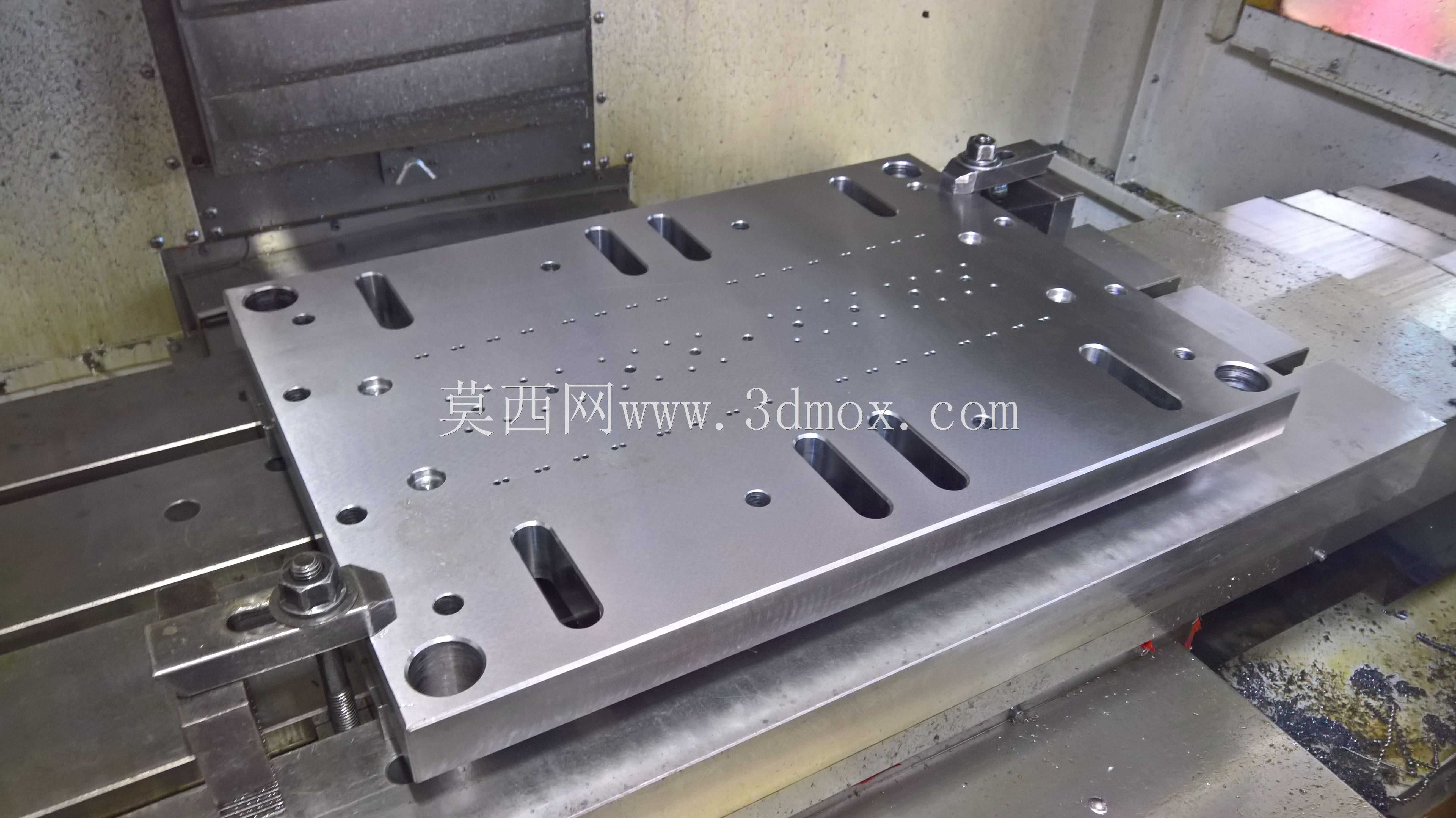

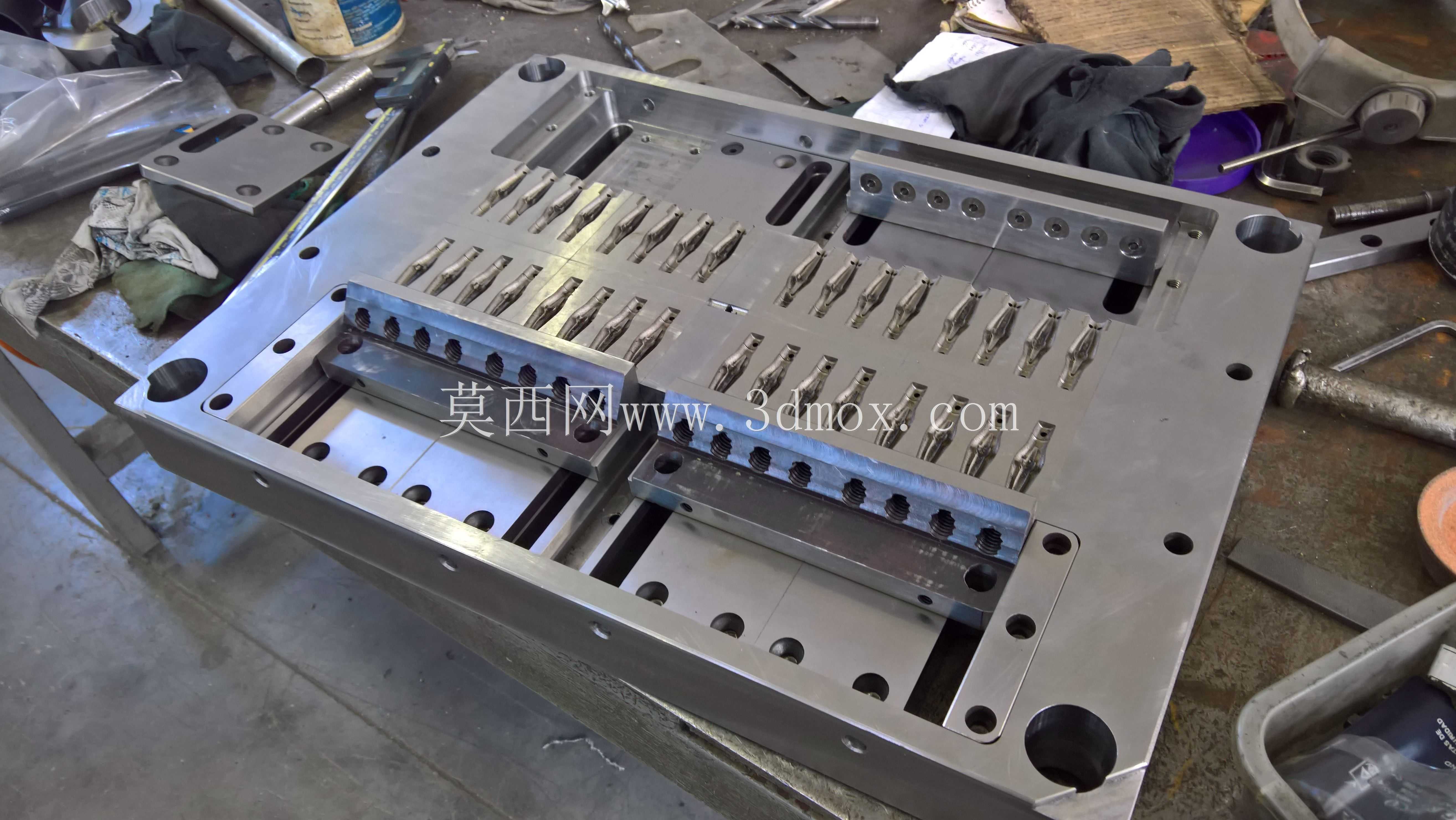

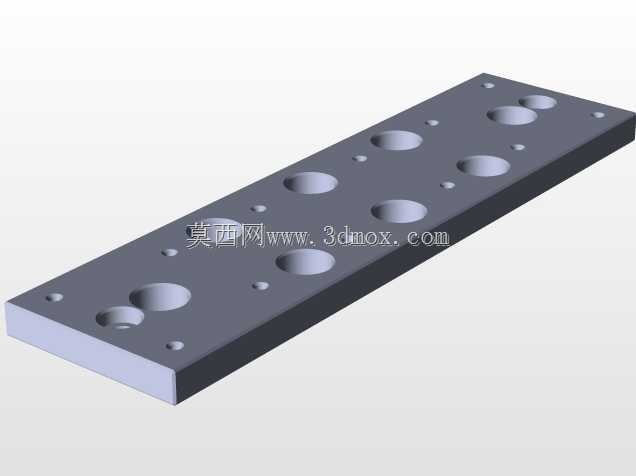

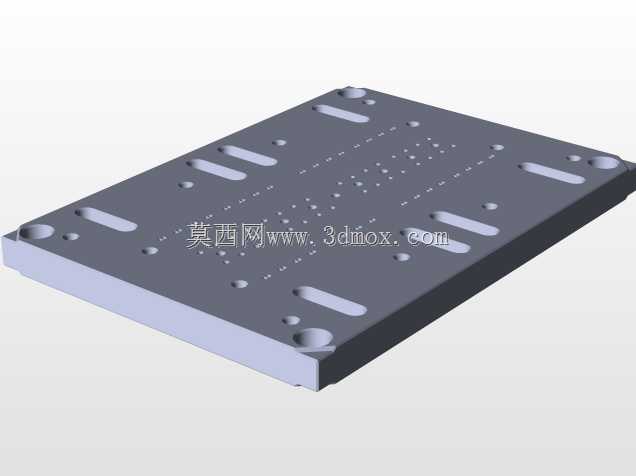

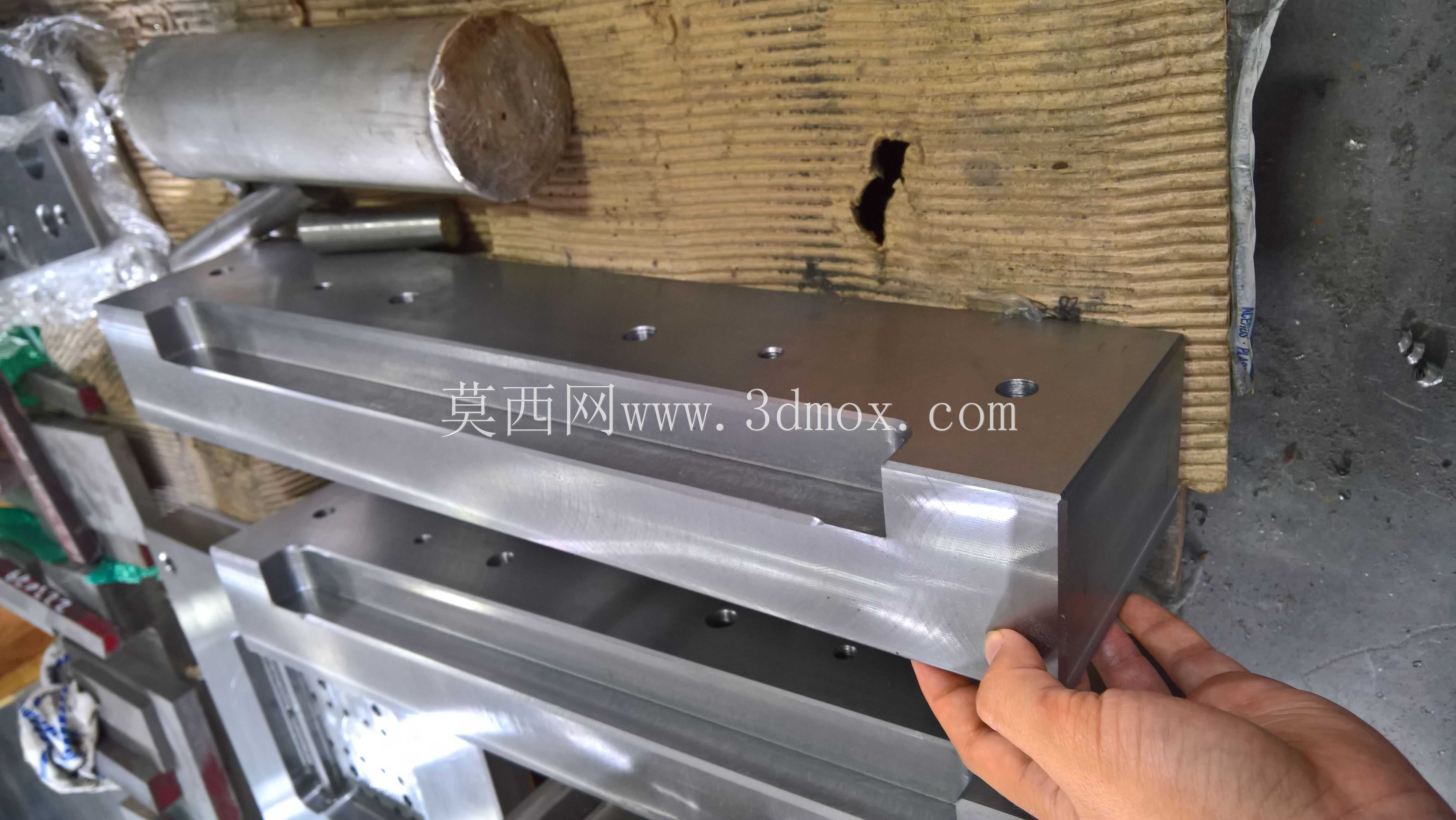

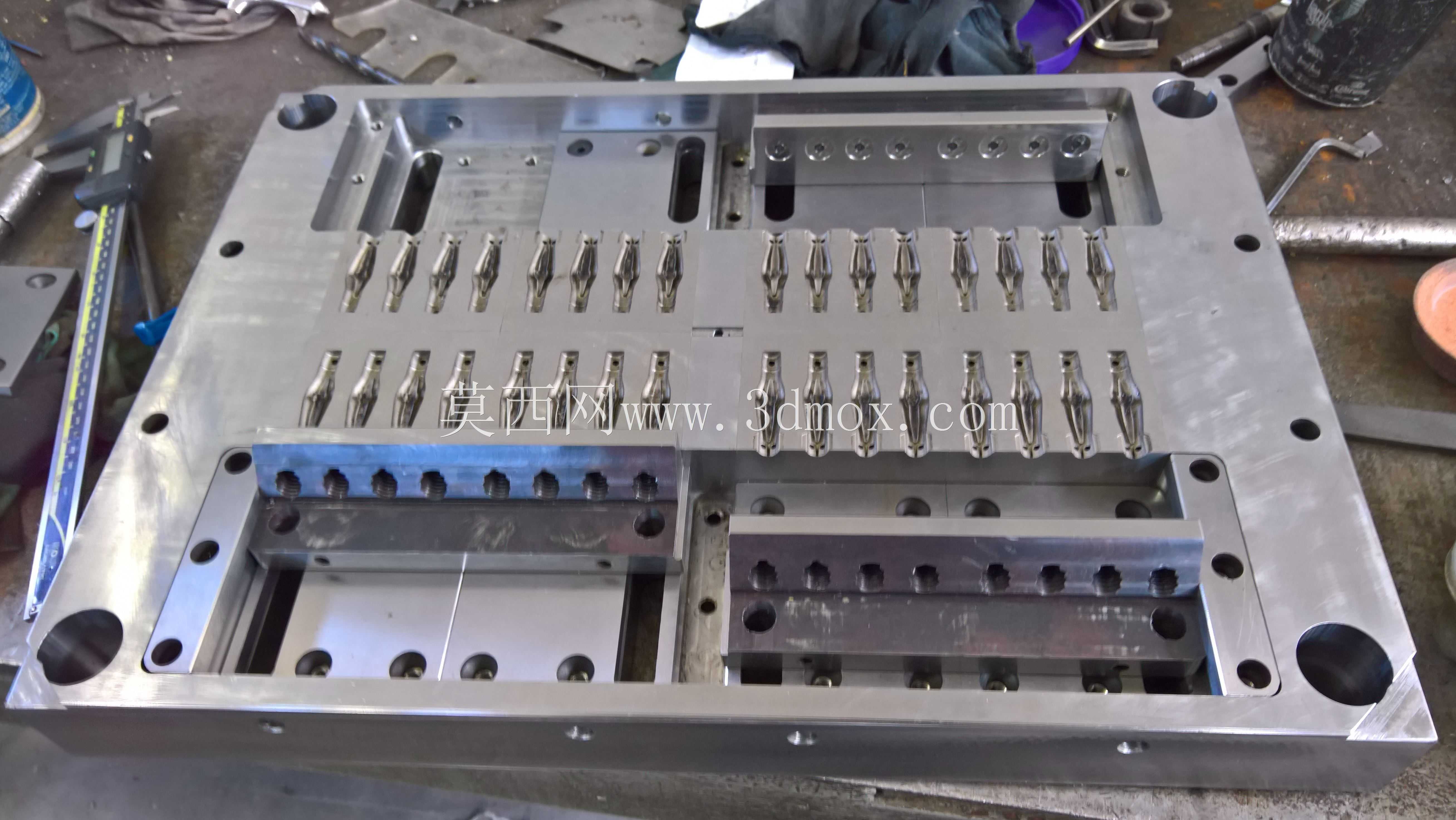

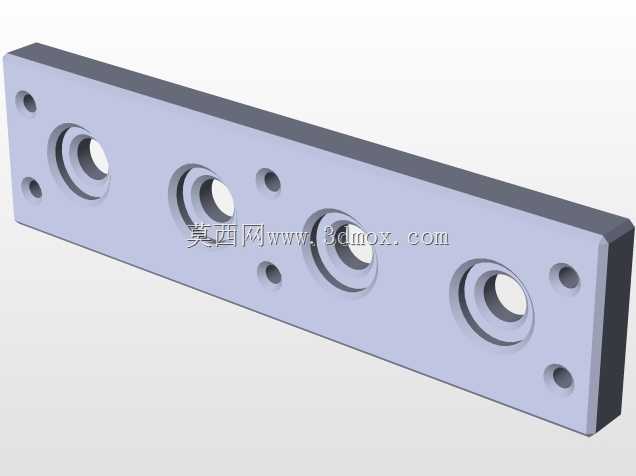

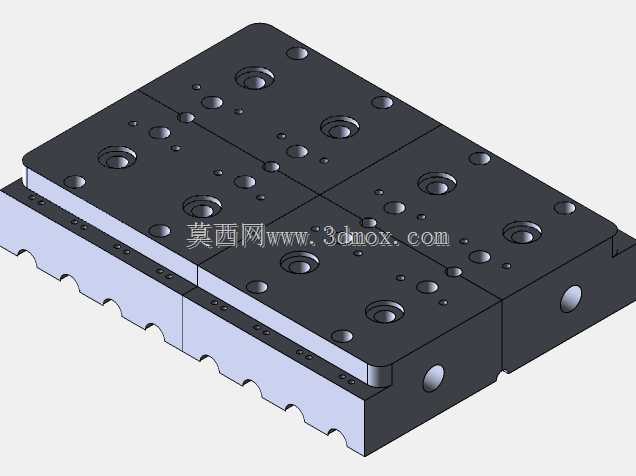

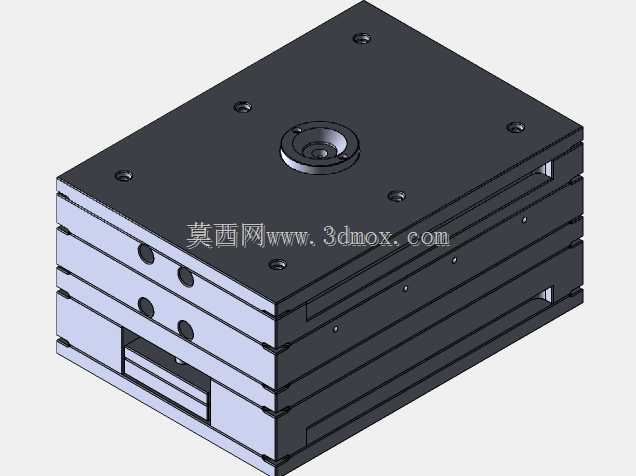

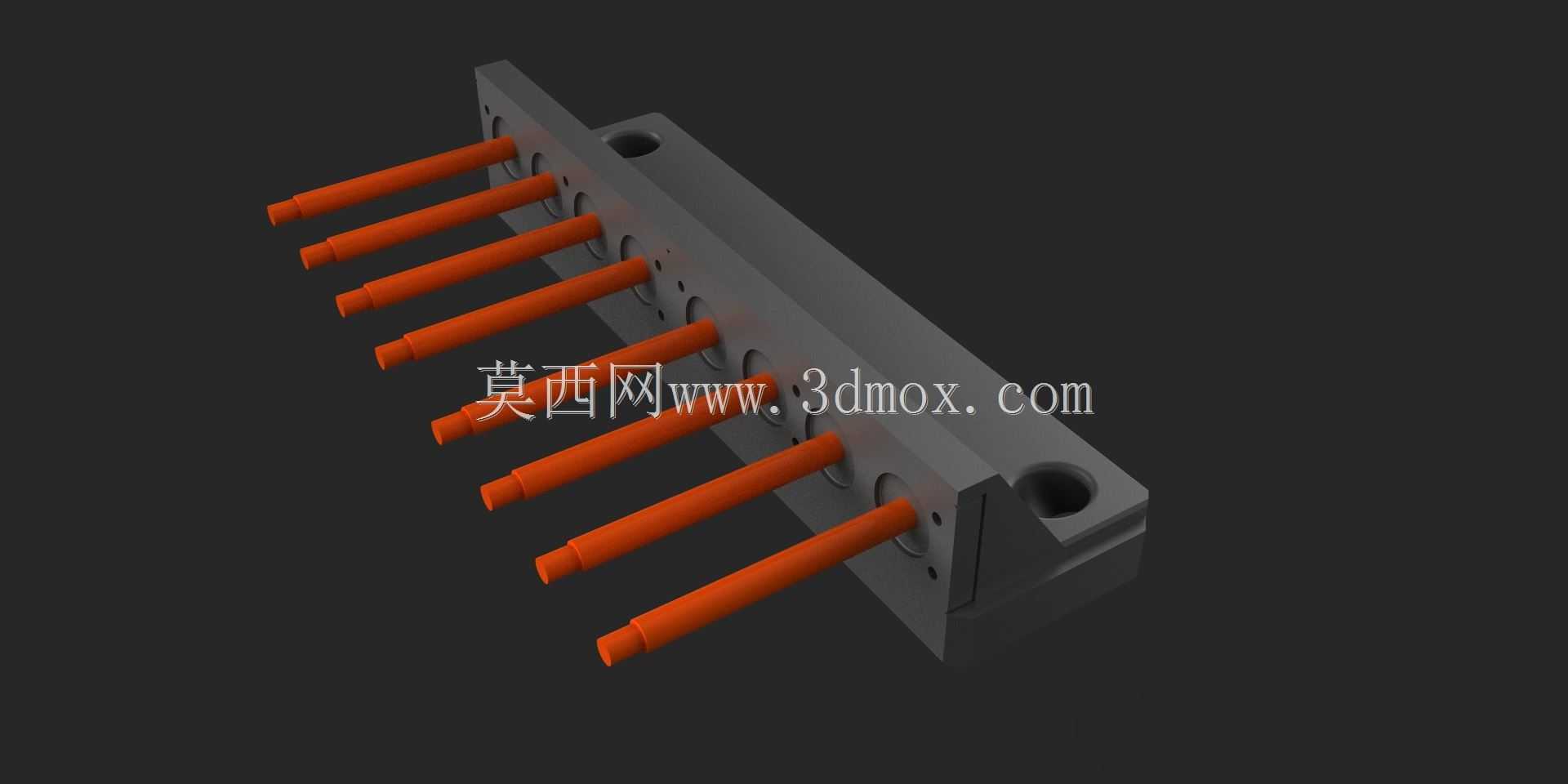

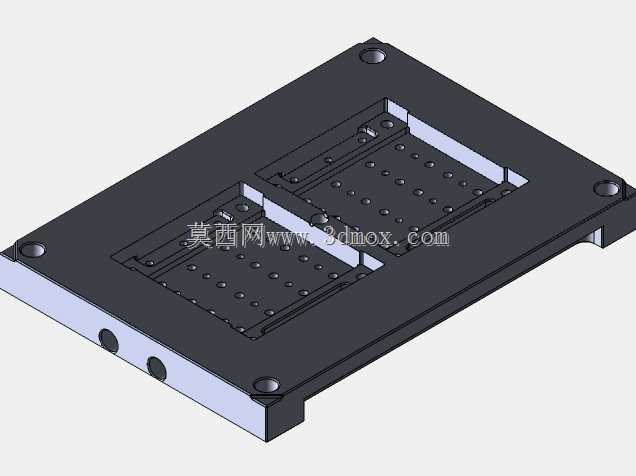

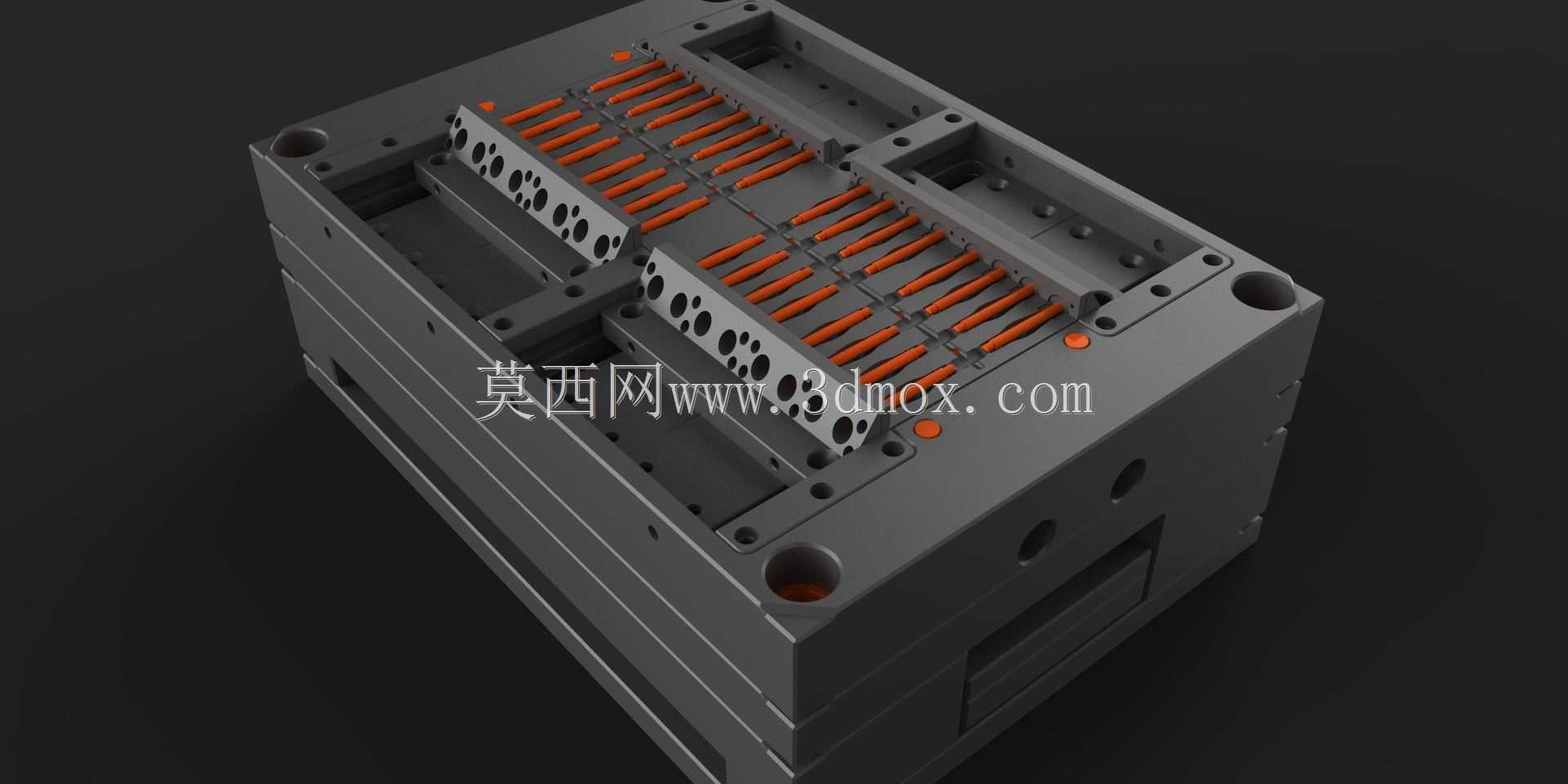

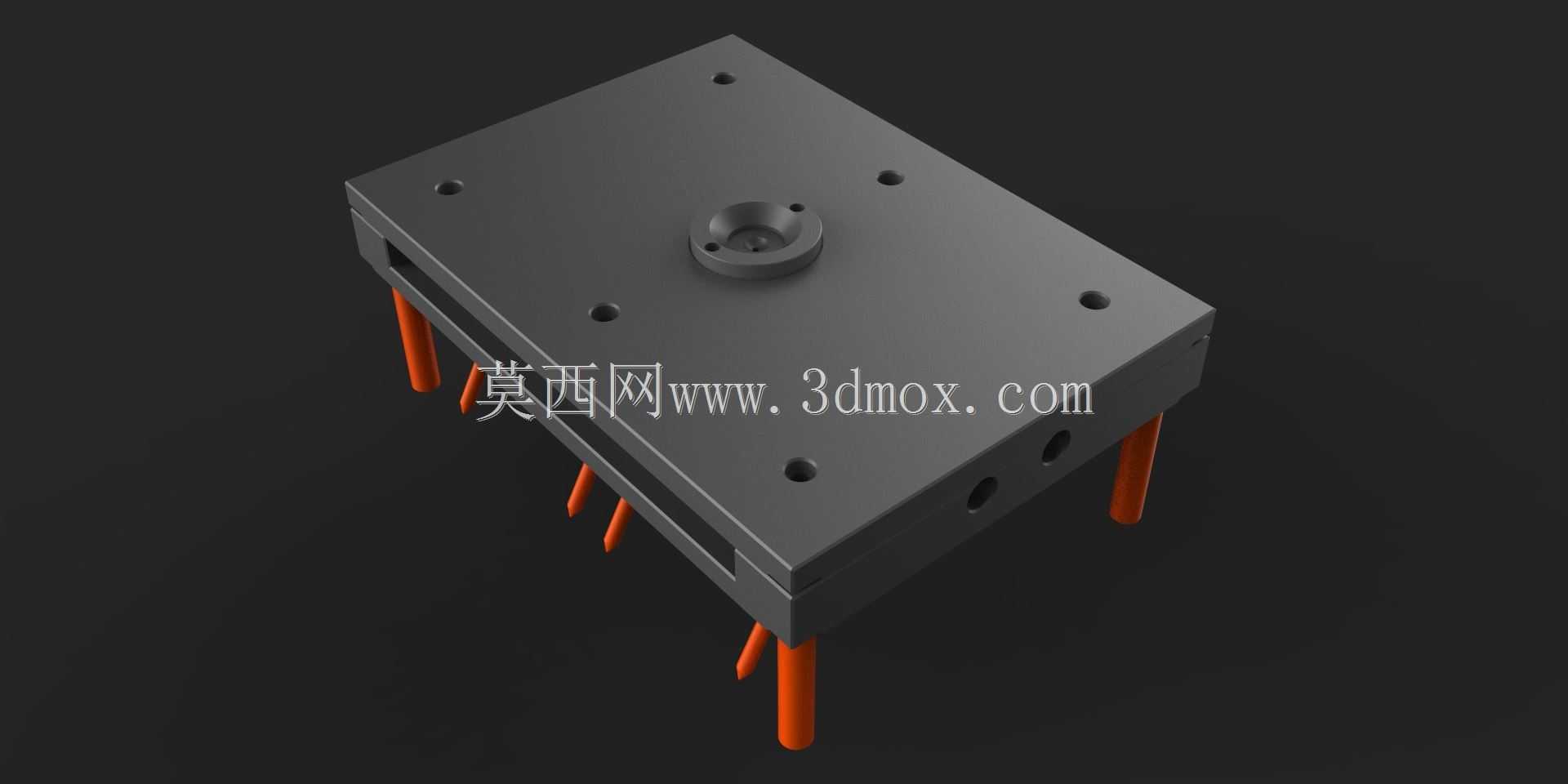

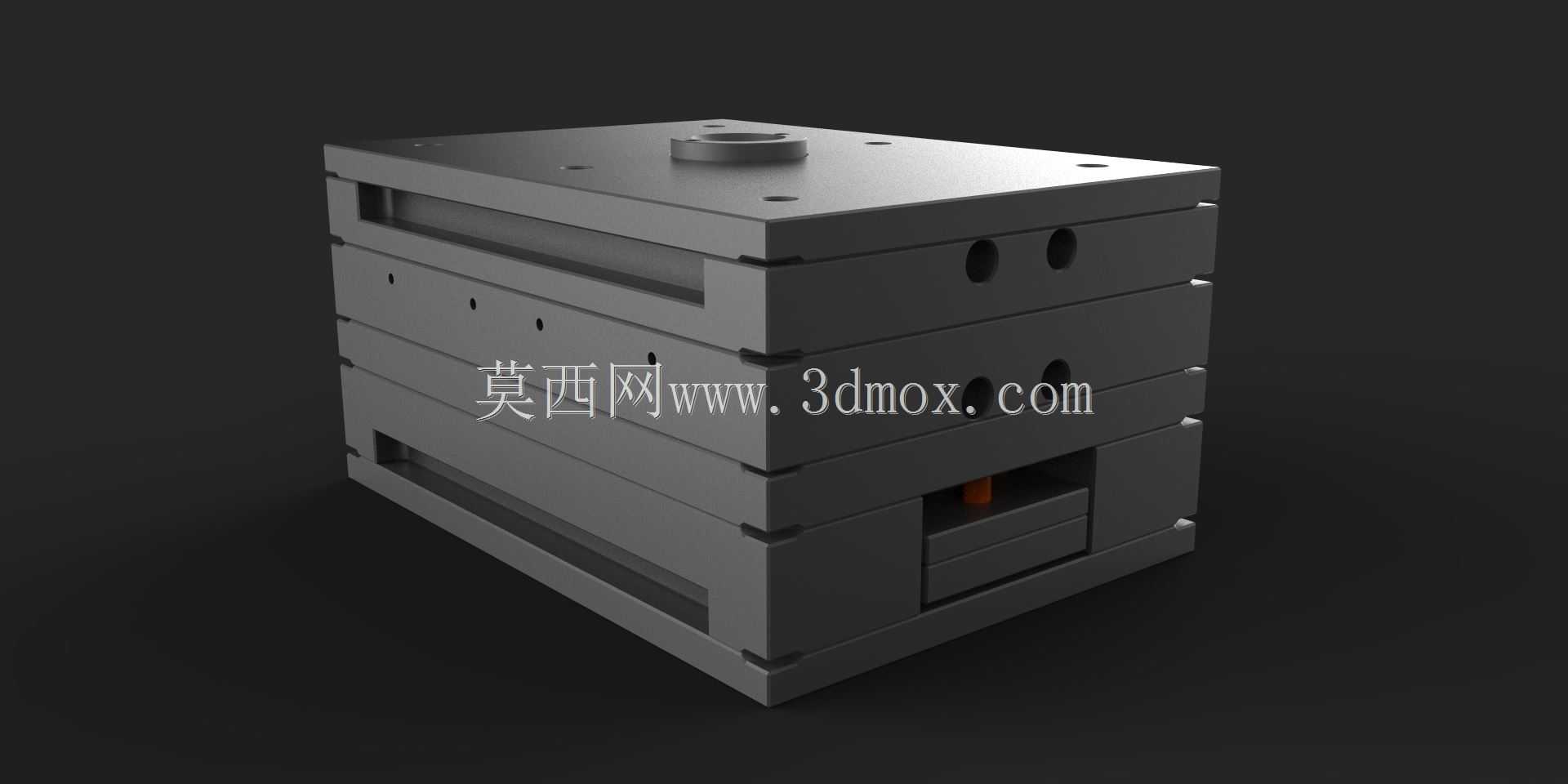

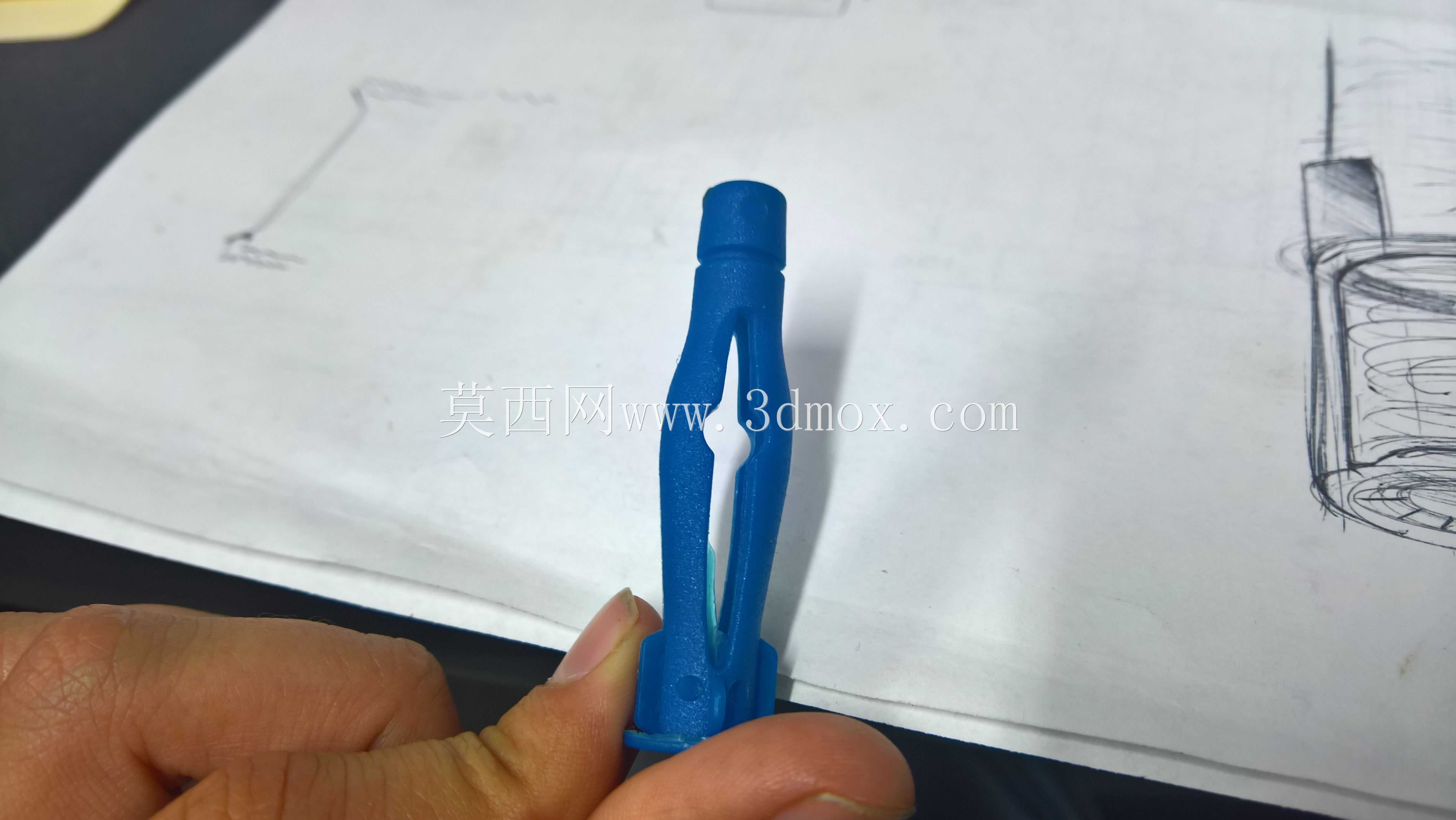

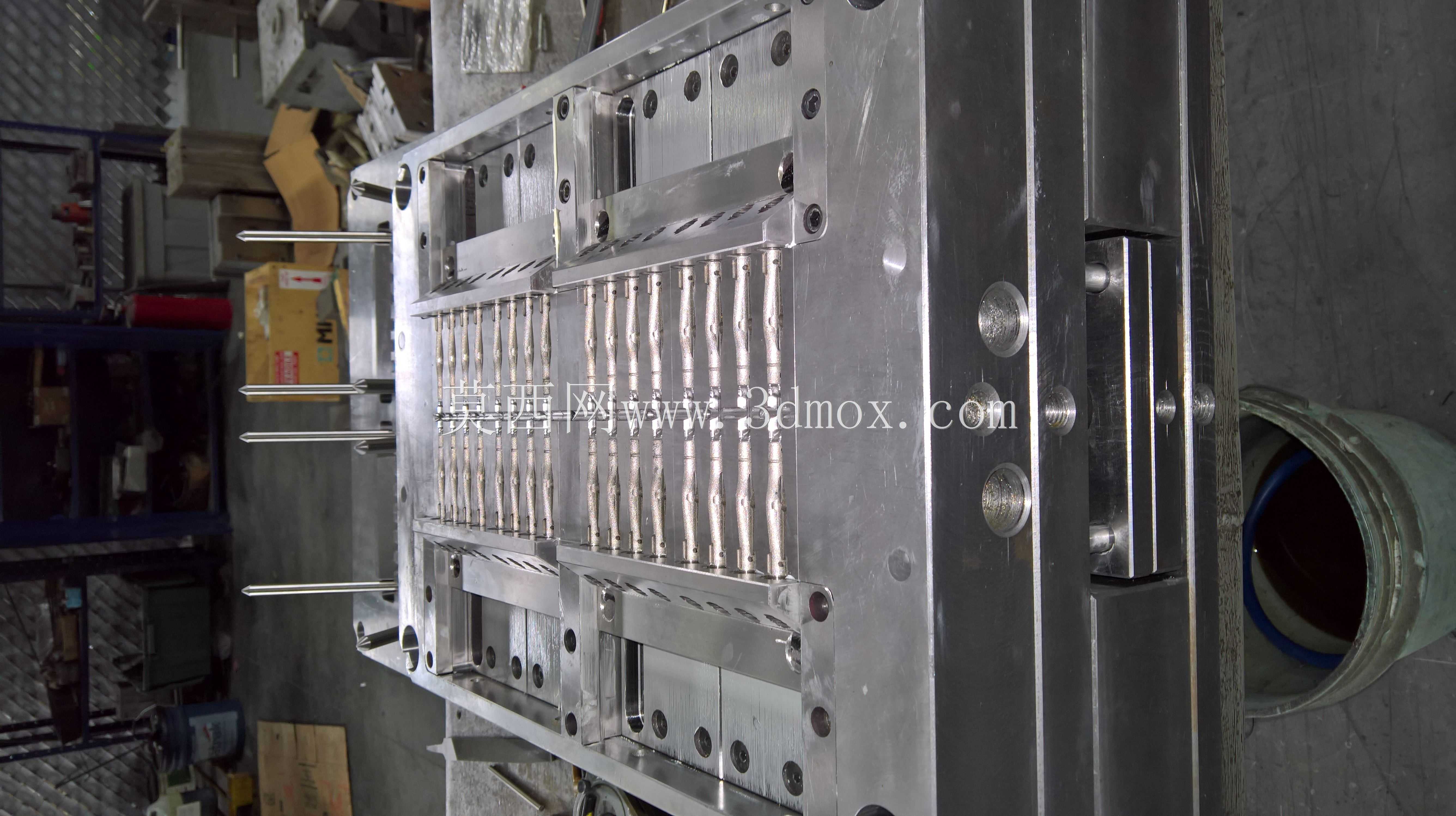

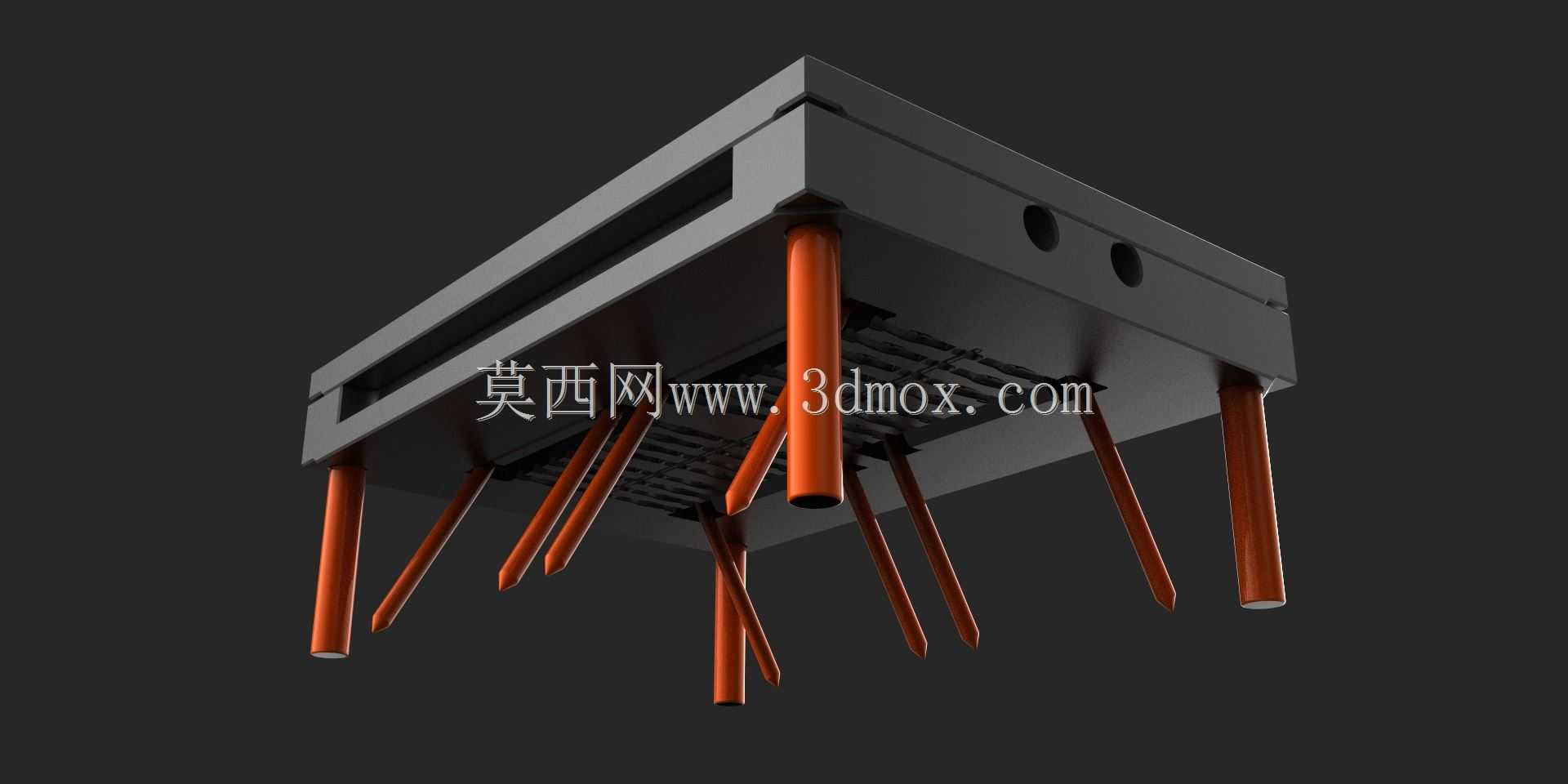

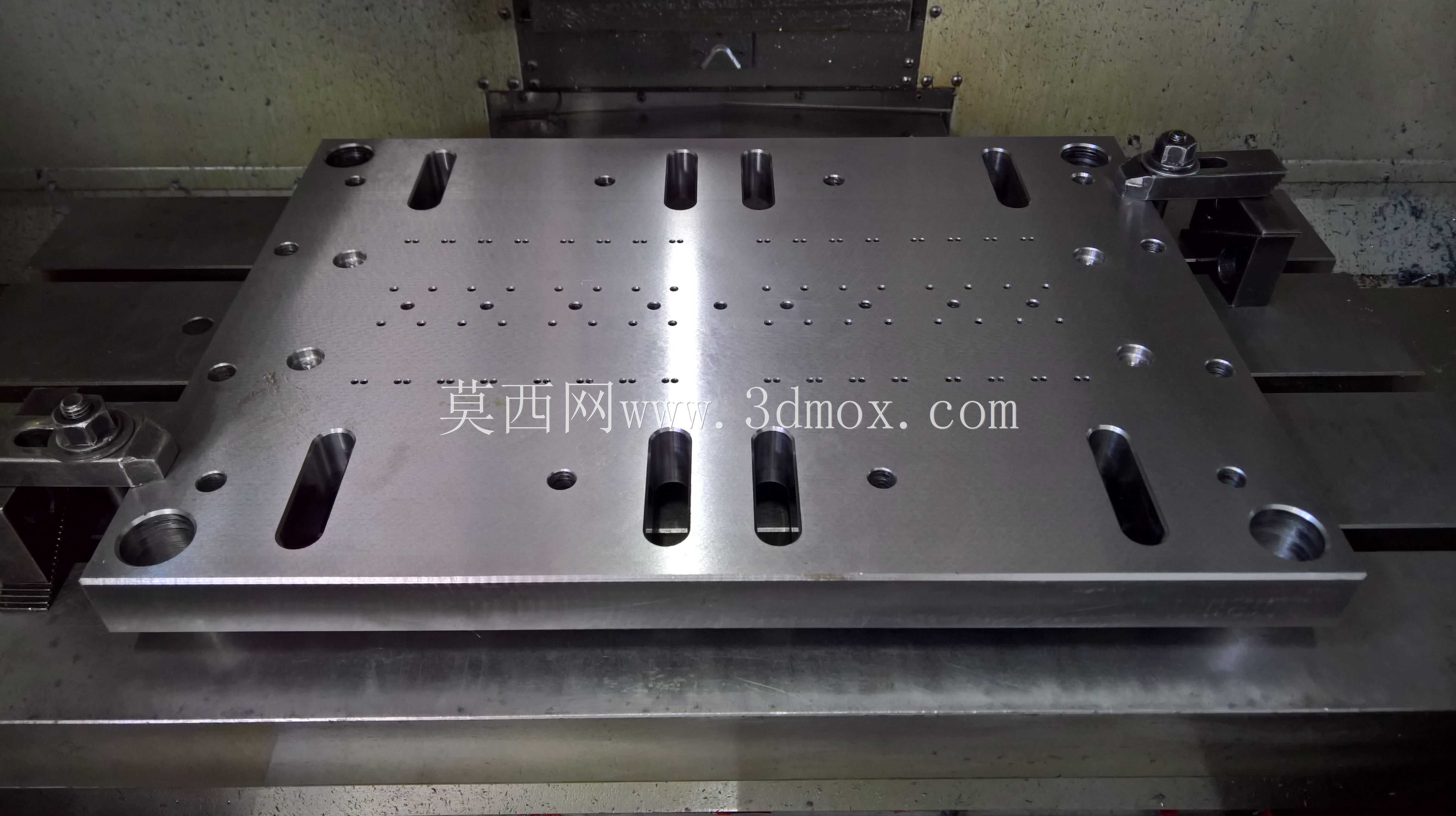

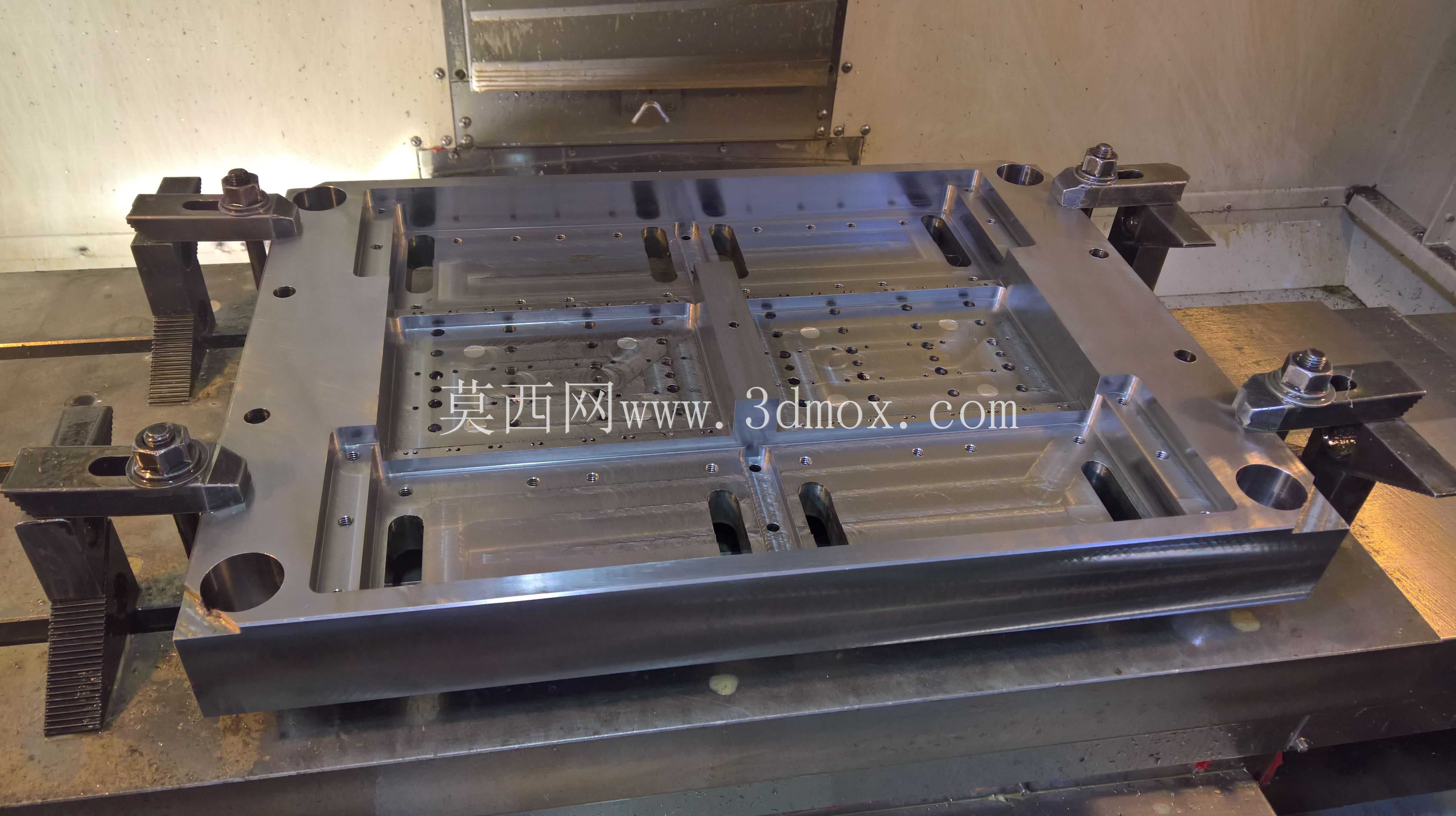

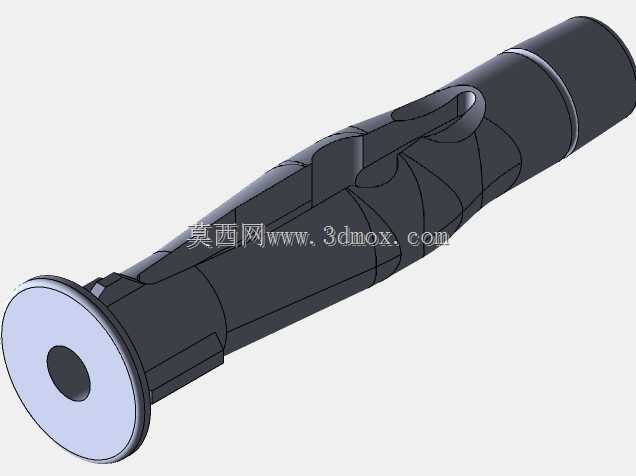

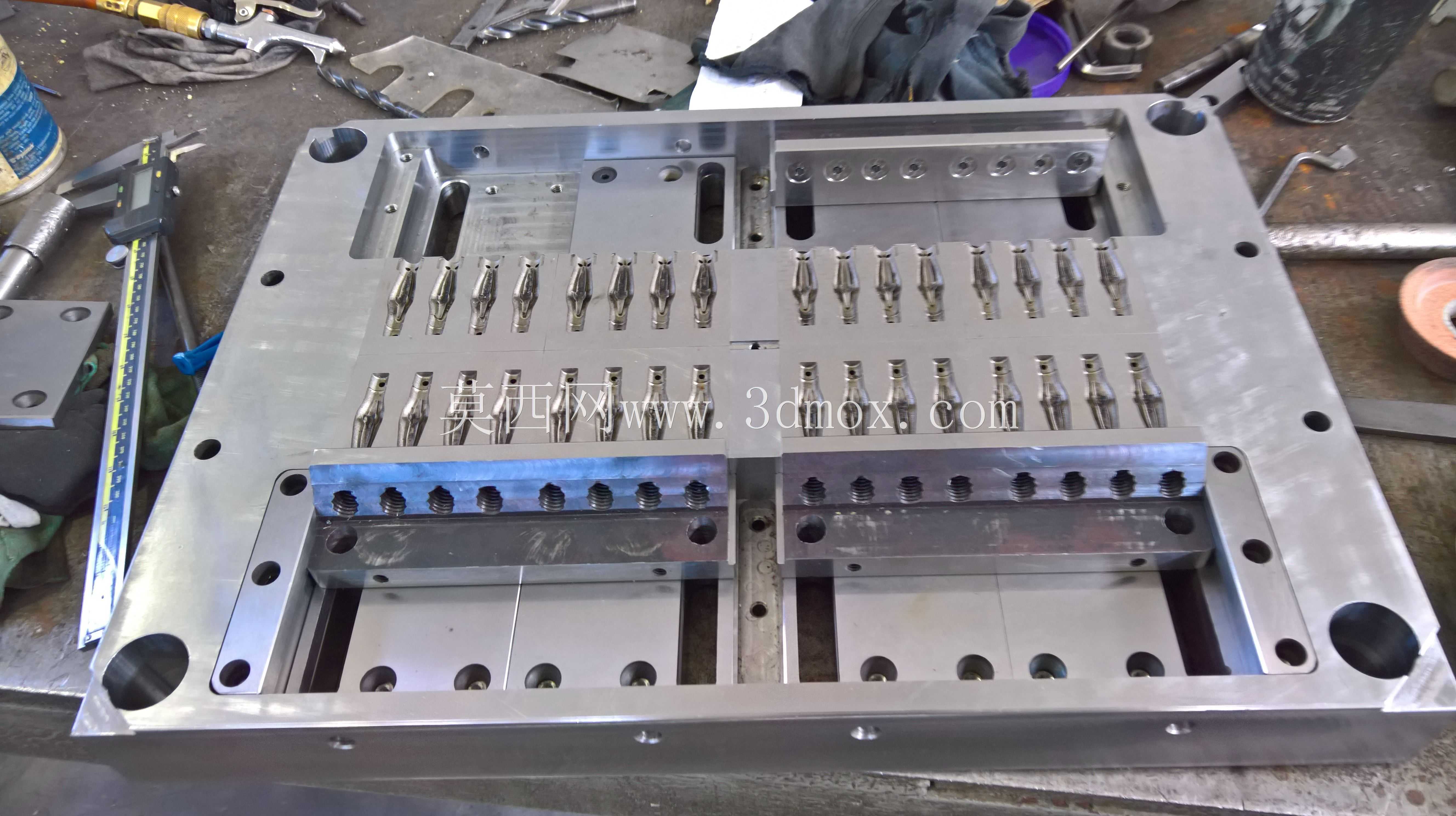

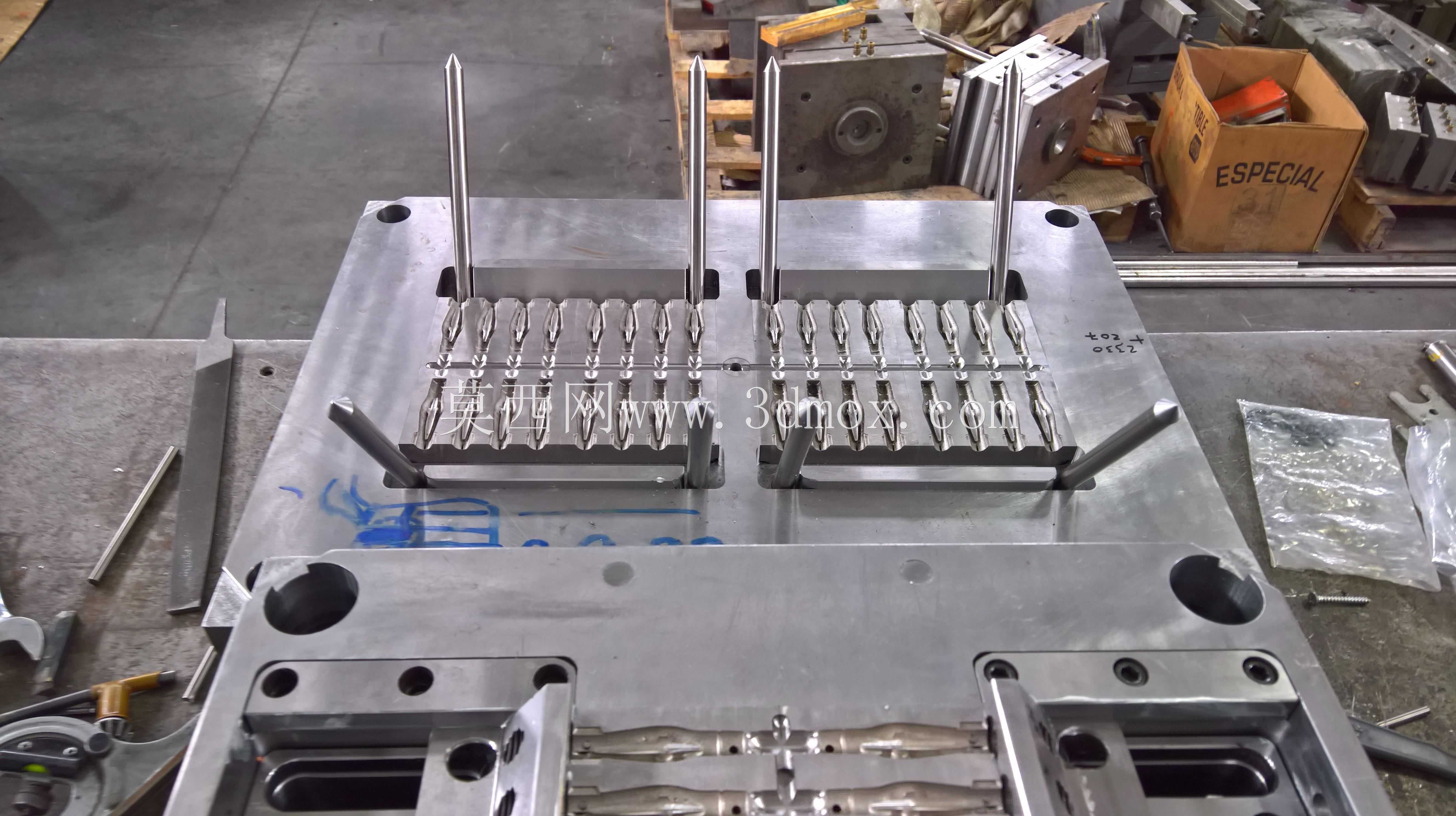

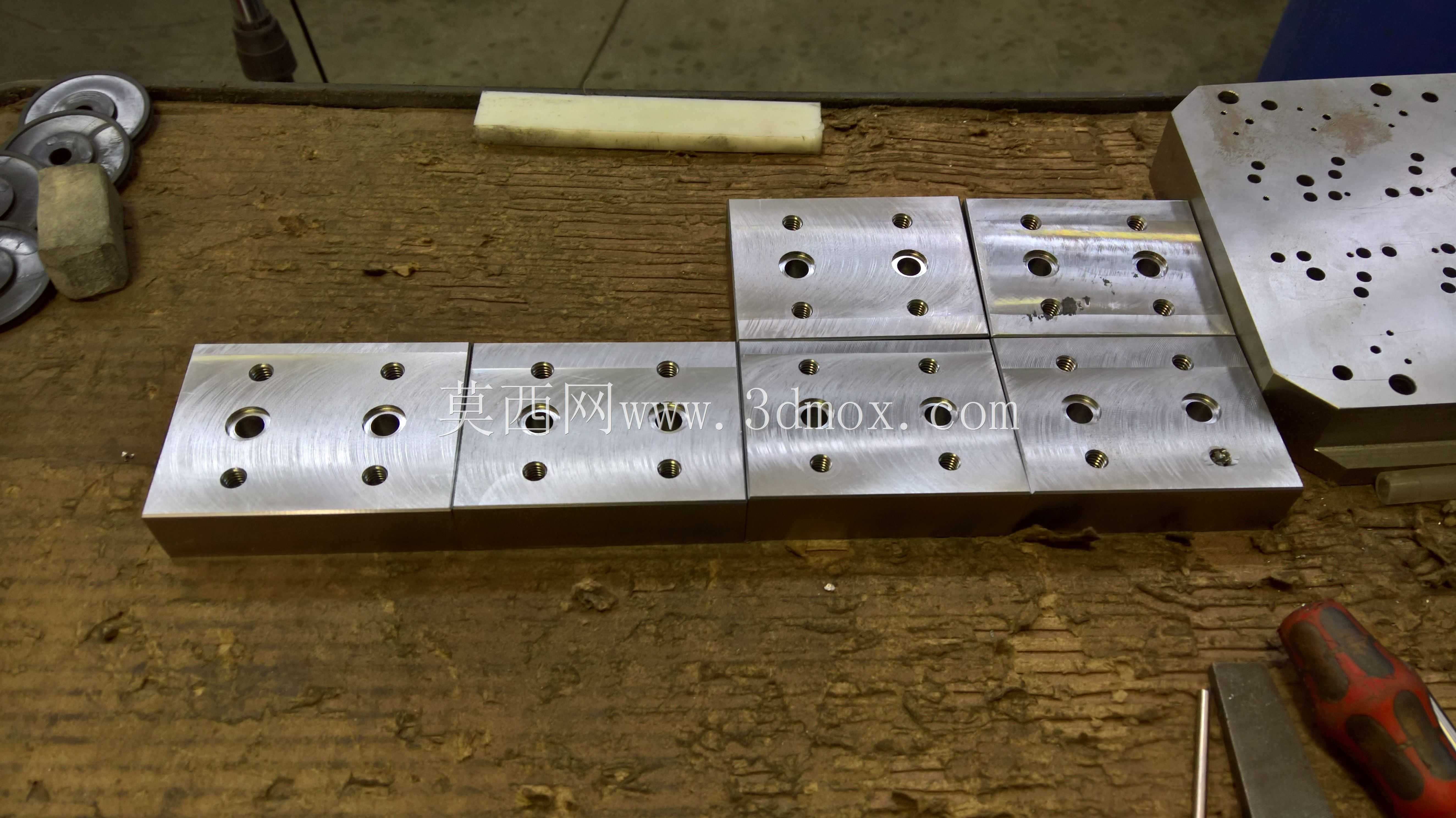

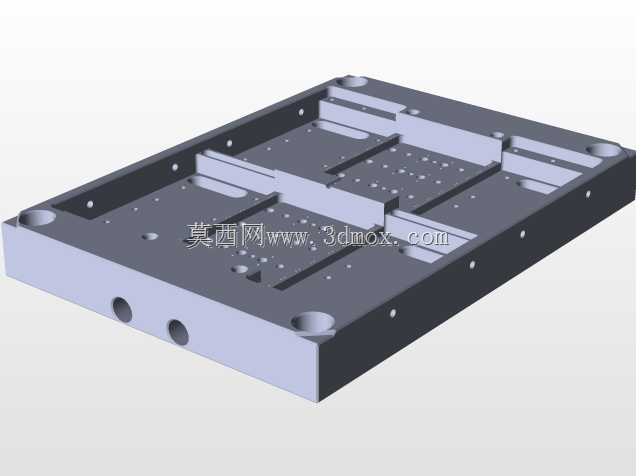

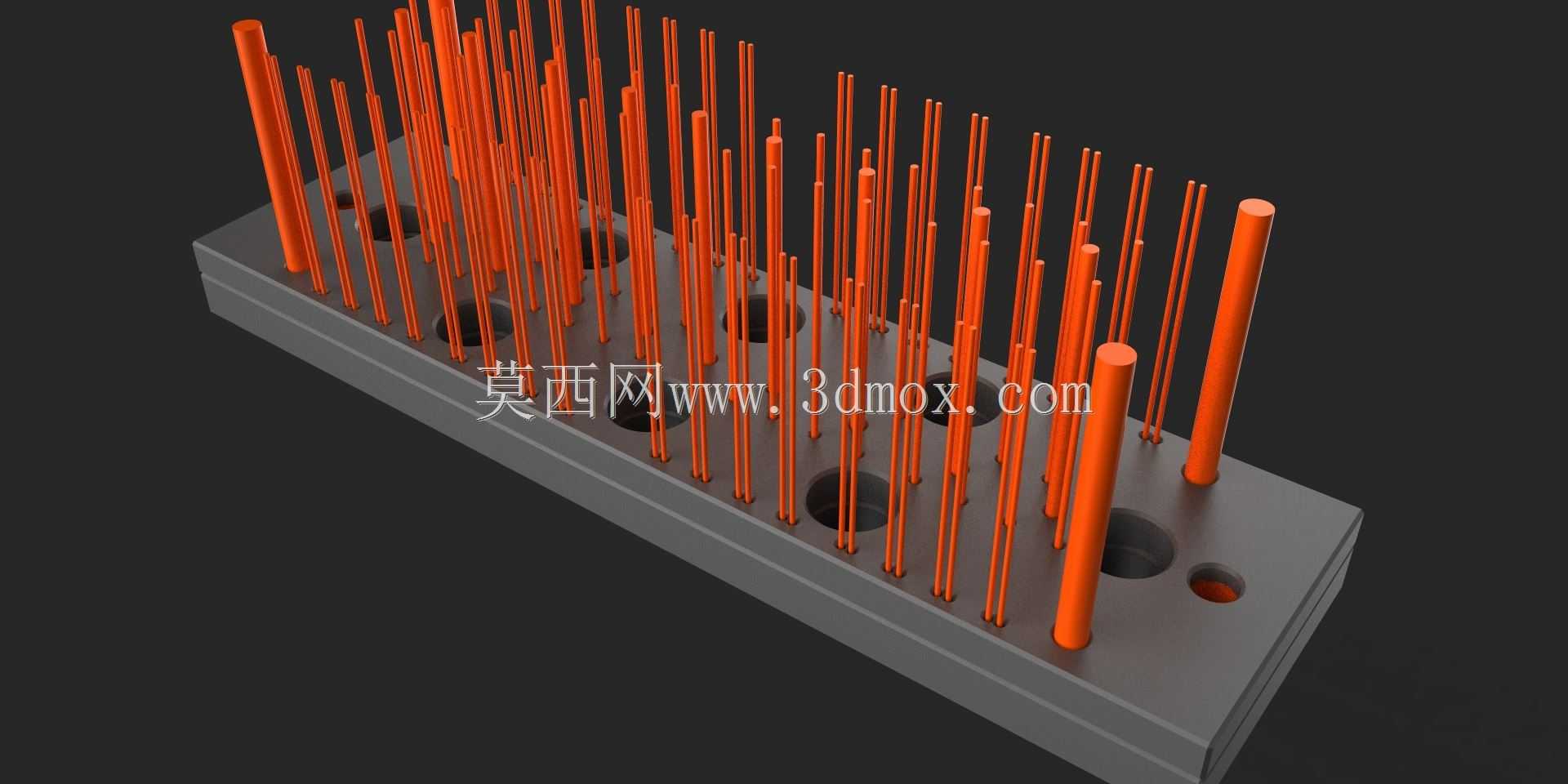

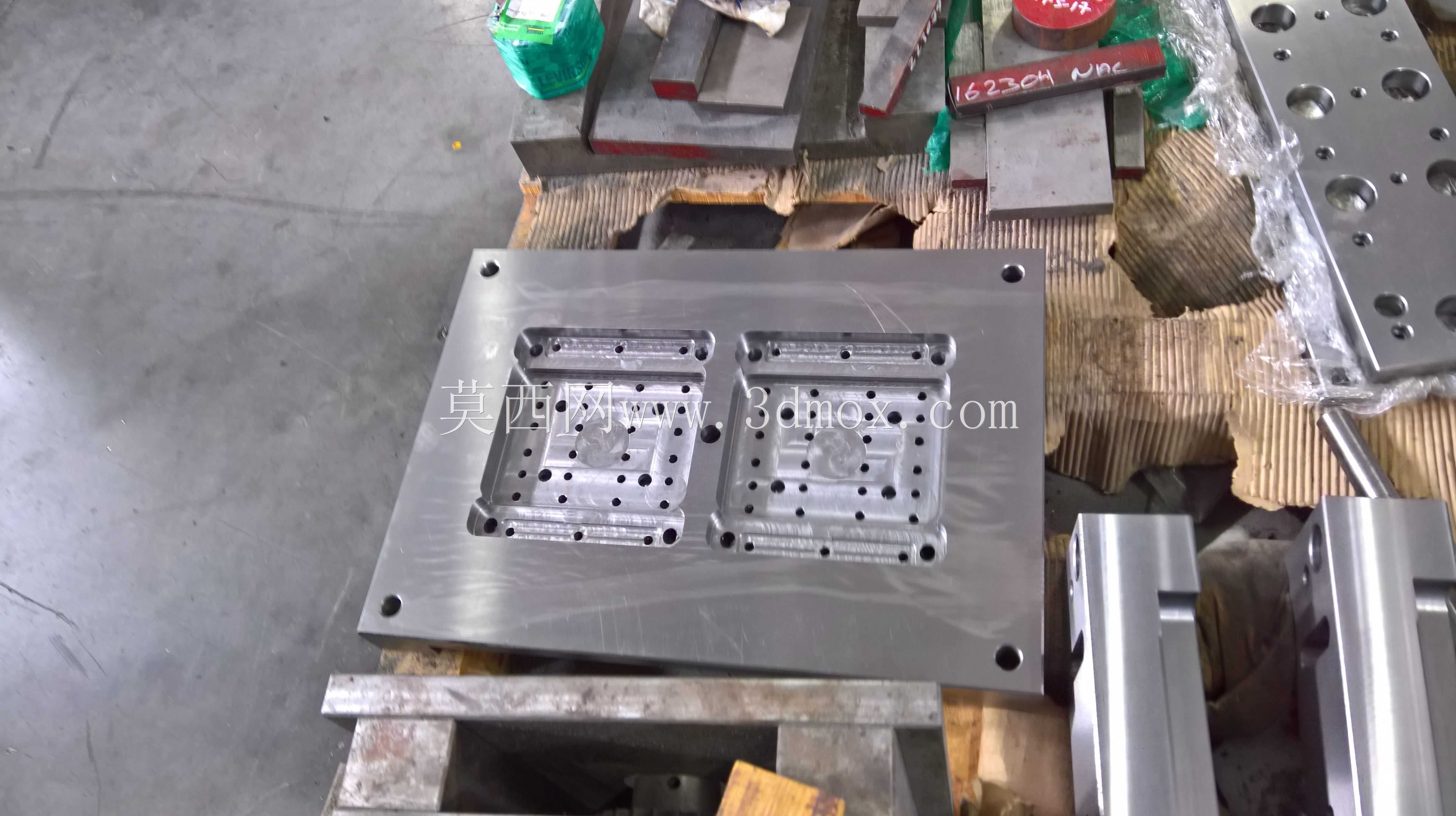

这套模具面向紧固件类塑胶定位销的规模化量产场景，这类定位销广泛应用于电子电器壳体装配、汽车内饰件卡扣定位、小型家电组件拼接、消费电子产品内部结构限位等场景，是小尺寸塑胶标准件中需求量极大的品类，单批次订单往往达到数十万甚至百万级的产能要求，因此模具采用多腔排布的设计逻辑来最大化单模次产出效率，降低单件产品的成型周期与生产成本。从实际生产用途来看，这套模具安装在常规卧式注塑机上即可完成生产，适配通用规格的注塑机锁模、射胶参数范围，不需要额外定制特殊规格的成型设备，能够适配多数注塑加工厂的现有产线条件，降低产线适配的改造成本。产品功能特性上，模具采用32腔对称排布的型腔布局，进胶方式采用平衡式流道设计，能够保证每一个型腔的进胶压力、熔料填充速度保持一致，避免出现多腔模常见的部分型腔填充不足、飞边、成型件尺寸偏差过大的问题，保证每一模次产出的32件定位销尺寸精度、外观质量保持统一，成型后的塑胶定位销具备一致的同轴度与外径公差，能够满足自动化装配线的上料与装配精度要求，不会因为零件尺寸偏差导致装配卡料、定位失效的问题。设计思路上，模具整体采用标准模架结构，模架的导柱导套采用高精度配合公差，保证合模过程中动定模的对位精度，避免长期量产过程中出现型腔错位导致的产品偏心问题；型腔与型芯部分采用镶嵌式结构，易磨损的成型部位采用高硬度模具钢制作，当局部出现磨损、拉伤时可以单独更换镶件，不需要整体报废模仁，大幅降低模具的后期维护成本；冷却水路采用环绕式排布，在每一组型腔周边都设置了均匀分布的冷却通道，能够保证成型过程中模温均匀，缩短产品的冷却定型时间，提升整体生产效率；顶出结构采用均匀分布的顶针布局，对应每个成型件的受力位置设置顶出点，避免顶出过程中产品出现变形、顶白的外观缺陷。外形尺寸与安装边界上，模具整体长宽尺寸适配200吨级以内卧式注塑机的哥林柱间距，模具总厚度符合常规注塑机的最小模厚与最大开模行程要求，吊装孔、定位环、浇口套的尺寸均采用行业通用标准规格，不需要对注塑机的法兰、定位结构做额外改装即可完成上机安装；模具的分模面设计了精准的排气槽结构，能够在熔料填充过程中快速排出型腔内的空气，避免产品出现烧焦、缺胶、气泡等成型缺陷，适配PP、ABS、PA等多种常用塑胶原料的成型工艺要求，可根据产品的使用需求灵活更换原料牌号，不需要对模具结构做大幅调整。
