模块化流体处理成套工业生产线布局

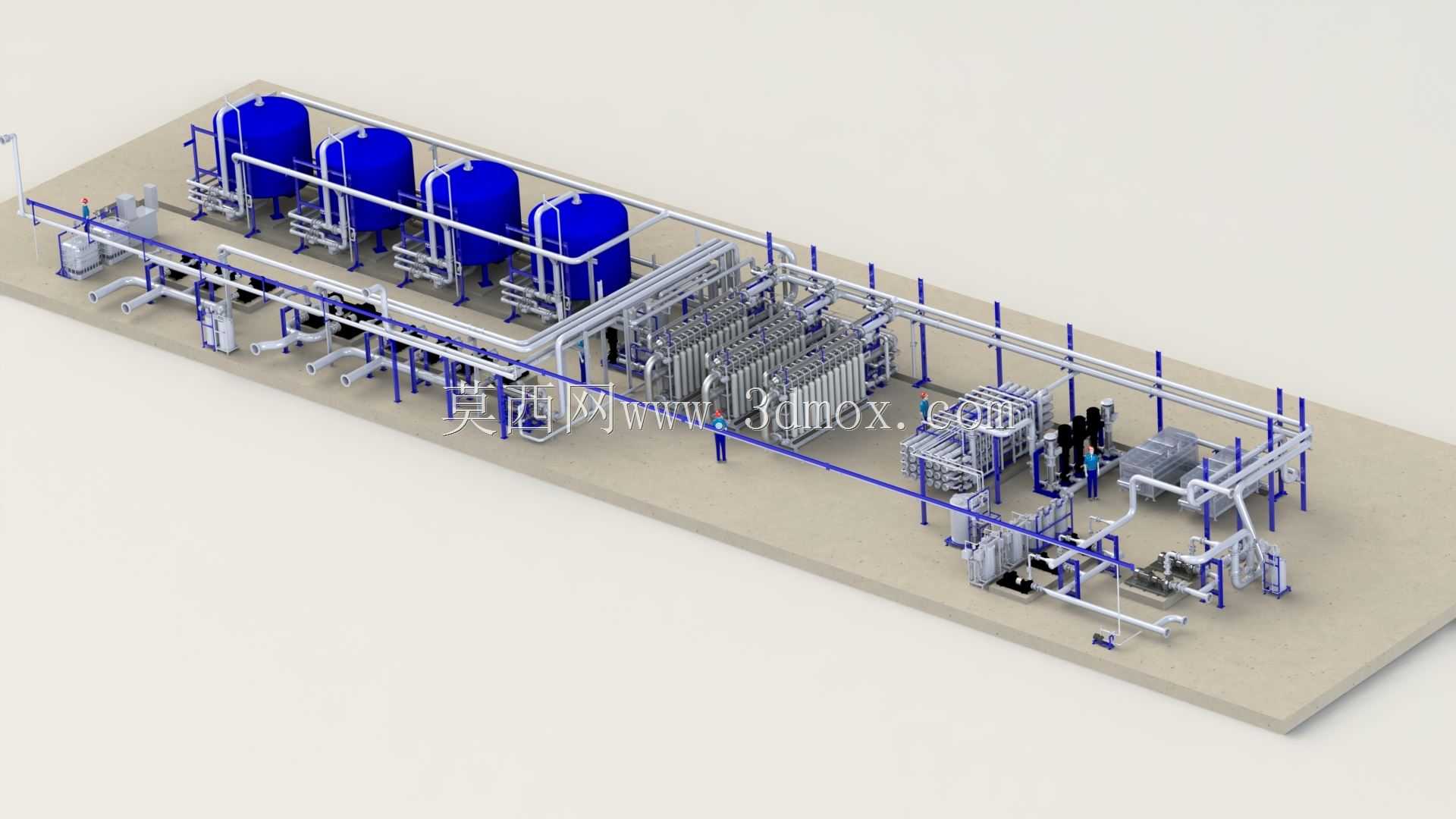

这套三维设计呈现的是面向食品饮料、生物制药、精细化工领域的模块化流体处理成套生产线，核心应用场景为液态物料的存储、输送、换热、过滤、均质调配等连续化生产作业，可覆盖从原料预处理到成品半成品暂存的全流程工艺环节，适配中小批量多品类的柔性生产需求，也可通过模块拓展对接大规模连续化产线。整套产线采用线性排布的布局逻辑，沿厂房纵深方向设置主操作通道，所有工艺单元沿通道两侧对称布置，既预留了充足的设备检修空间，也能让物料流向保持单向无折返，减少管线冗余长度与输送过程中的物料残留。产线起始端设置四台立式承压存储罐体，作为原料暂存单元，罐体采用支腿架空安装，底部预留排污与出料接口空间，罐体间通过带快装接头的卫生级管线连接，可实现不同原料的配比切换与在线清洗。罐体后段依次排布板式换热单元、精密过滤单元、均质混合单元、成品暂存单元，各单元之间通过蓝色标识的工艺主管线串联，辅助管线沿设备支架分层排布，不同功能的管线采用差异化的支撑固定方式，避免管线交叉干扰，同时预留了仪表安装、阀门操作的手部操作空间。设计过程中充分考虑了现场安装的边界条件，整套产线的底部安装基准为统一的混凝土地坪，所有设备支脚均设置可调高度的支撑结构，可适配±20mm的地面平整度误差，产线整体宽度控制在六米范围内，长度可根据厂房实际空间进行模块裁剪，主通道宽度保持在一点二米以上，满足日常巡检与小型物料转运的通行需求。管线排布采用分层设计原则，工艺主管线安装在离地一点八米的支架层，辅助公用工程管线沿地面支架排布，电气走线单独设置桥架与工艺管线保持安全距离，所有需要人工操作的阀门、仪表均安装在离地一点二米到一点五米的最佳操作高度，无需登高或俯身即可完成操作。设备框架全部采用标准化型材拼接，无特殊定制的异形结构件，现场安装时无需大型吊装设备即可完成模块组装，后期产线升级或工艺调整时，可单独替换某一工艺单元而不影响其他段的正常运行，大幅降低产线改造的成本与停机时间。
