辊筒输送线高度可调轴支座结构

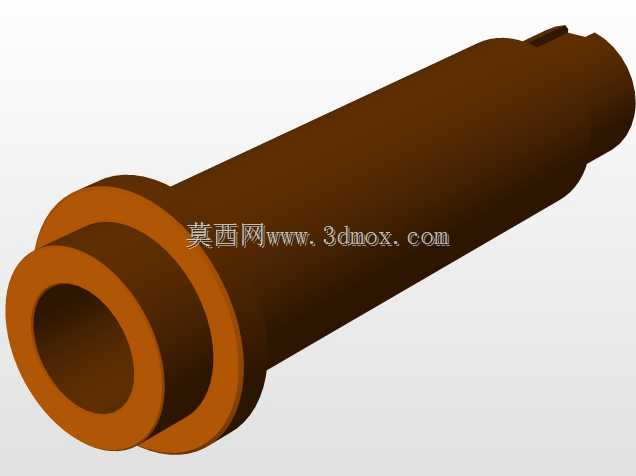

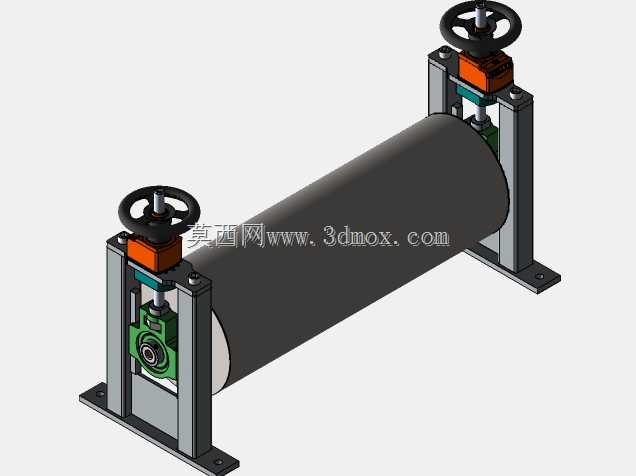

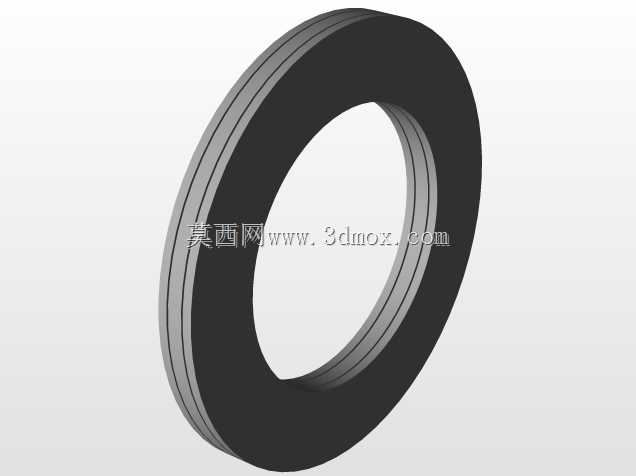

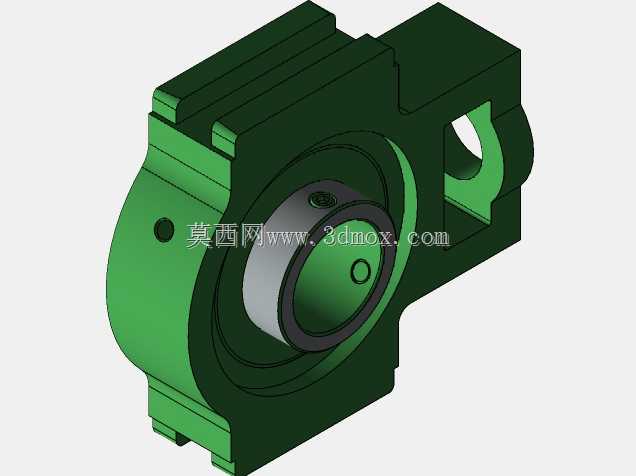

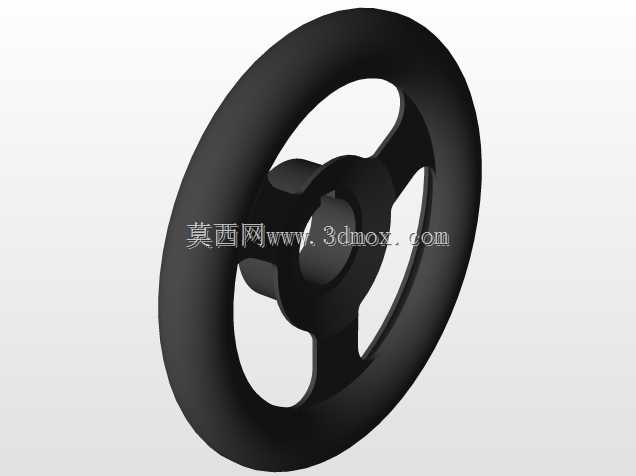

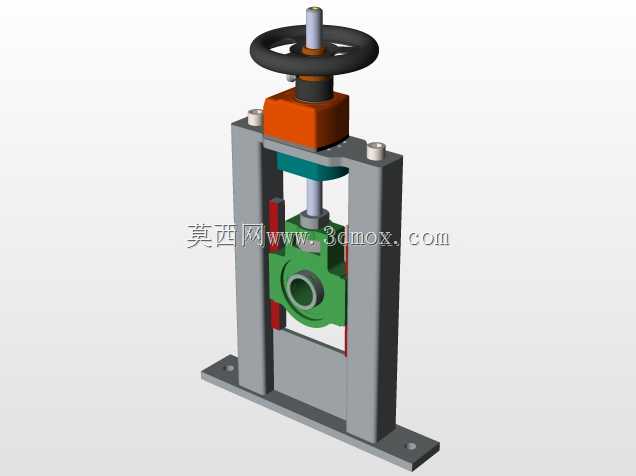

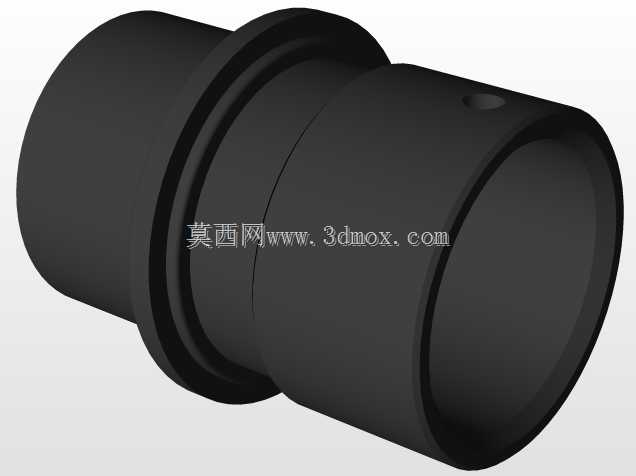

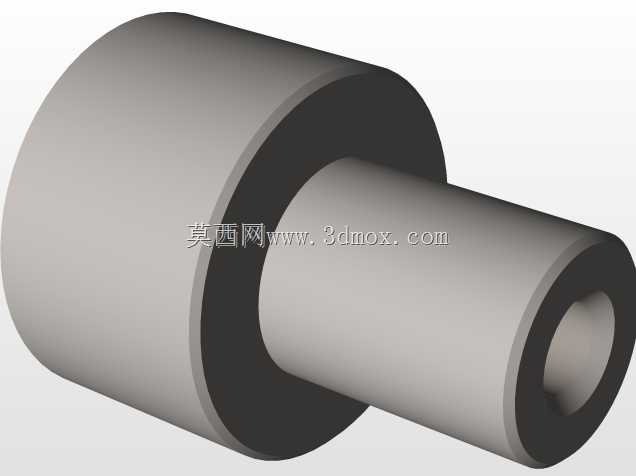

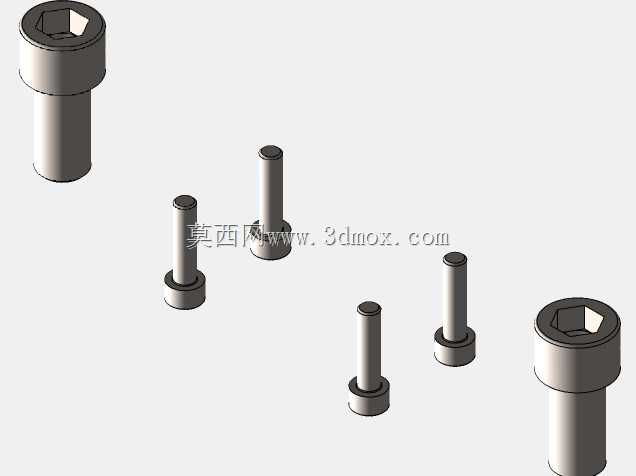

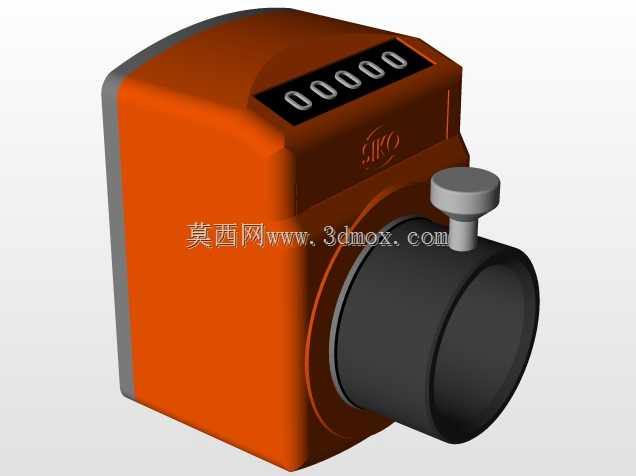

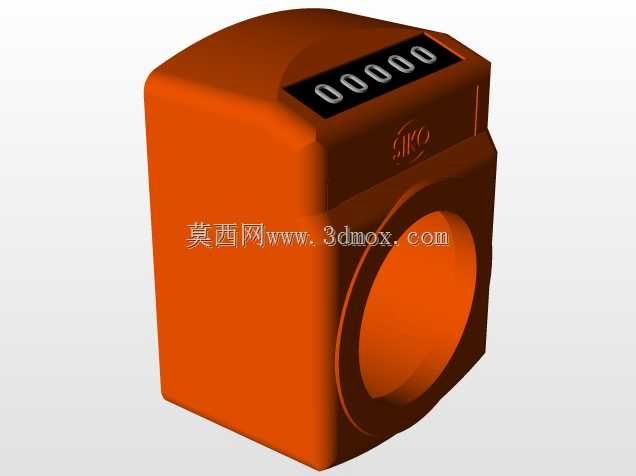

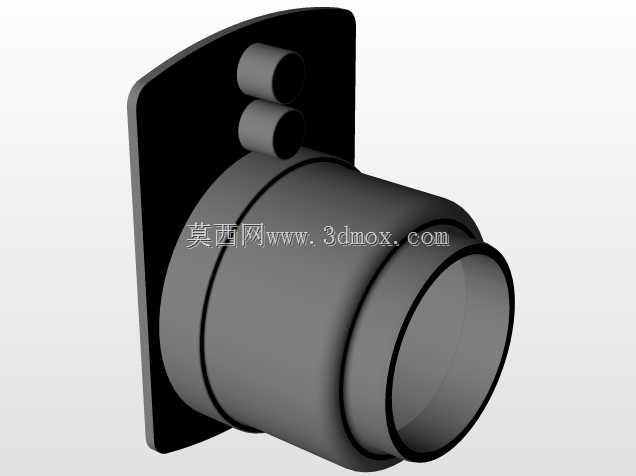

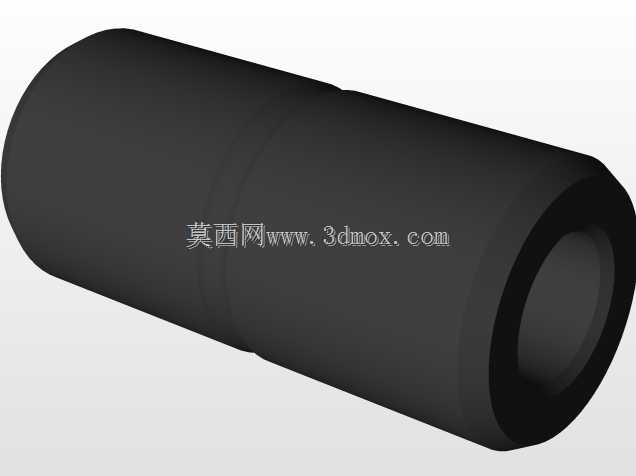

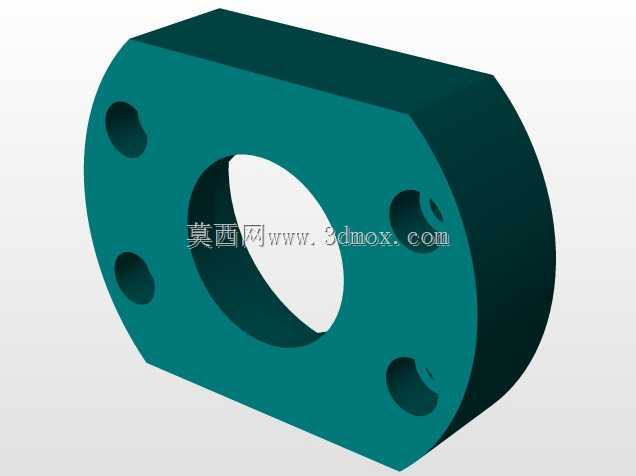

该结构主要应用于带式输送、辊道输送类生产输送线场景，常见于包装生产、物料分拣、板材加工、薄膜复合等需要对输送辊面高度进行精准调校的工位，用来解决多组平行辊筒安装时的同轴度偏差、输送面水平度校准问题，同时可适配不同厚度物料输送时的辊缝高度调整需求，避免因辊面高度差导致的物料跑偏、卡滞、输送面受力不均等问题。从实际用途来看，该轴支座承担着辊筒转轴的径向与轴向承载作用，同时集成了手动高度调节功能，无需额外加装调整垫片或者拆卸辊筒即可完成单组辊筒的高度微调，大幅降低输送线安装调试与日常运维的调整难度，尤其适合多组平行辊筒排布的长距离输送段，能够逐点校准输送面平面度，保障物料输送过程平稳顺畅。在功能特性上，该支座采用立式铝型材框架作为支撑主体，搭配手轮驱动的丝杆调节结构，手轮转动时带动丝杆升降，进而驱动下方的轴承安装座沿型材导轨方向做垂直方向的直线位移，轴承座内置适配辊筒轴径的滚动轴承，既可以保障辊筒转动的顺畅度，又能将辊筒传递的径向载荷均匀分散到支撑框架上；每组支座对应辊筒的一端支撑，单根辊筒搭配两组对称布置的该类支座，可分别调整两端高度，适配带倾角的特殊输送场景需求。设计思路上，整体采用模块化分体结构，支撑框架底部带安装法兰，可通过螺栓直接固定在输送线的侧边梁上，无需对原有输送线主体结构做焊接改造；调节结构采用梯形丝杆传动，具备自锁特性，调整到目标高度后无需额外锁止结构即可保持位置稳定，避免设备运行过程中出现高度滑移；手轮位置设置在支座顶部，操作空间充足，运维人员无需俯身或者探入设备内部即可完成调整操作，操作安全性更高。从安装边界来看，单组支座的横向安装宽度适配常规工业铝型材的安装孔距，底部法兰的安装孔位间距匹配标准输送线侧梁的安装槽尺寸，垂直方向的调节行程覆盖常规输送场景下的高度调整需求，安装时仅需保证两侧支座的安装基准面处于同一初始高度，后续可通过手轮微调消除安装误差，适配不同直径规格的辊筒安装需求，整体结构紧凑，不会额外占用输送线两侧的操作空间，可直接替换传统固定式轴支座完成现有输送线的升级改造。
