长方体梁构件有限元结构分析模型

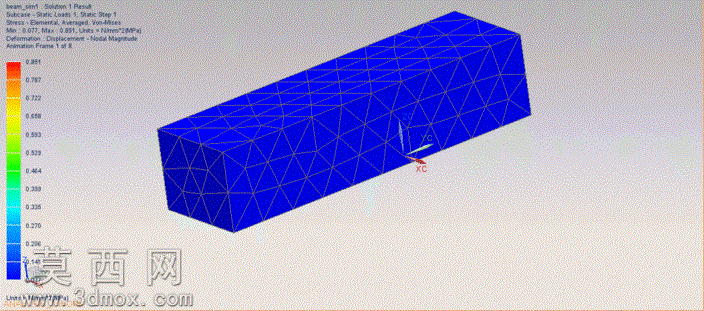

本次建模围绕长方体截面梁构件的结构力学性能分析展开，依托三维建模环境完成基础几何模型的精准搭建，首先确定梁构件的截面尺寸、长度参数，保证几何轮廓与实际分析对象的尺寸比例完全匹配，避免几何偏差对后续仿真结果造成干扰。完成基础几何建模后，进入有限元分析前处理阶段，首先为模型赋予符合工程实际的材料属性，设置对应的弹性模量、泊松比、密度等力学参数，确保材料特性与梁构件的实际应用材质一致。随后进行网格划分操作，采用四面体实体单元对梁体进行离散化处理，网格尺寸经过反复调试，在保证计算精度的前提下兼顾求解效率，网格单元均匀覆盖梁体整体结构，对应力集中潜在区域进行适当的网格加密，保证计算结果的收敛性与准确性。完成网格划分后，根据梁构件的实际工况设置边界条件与载荷，对梁的约束端施加全自由度固定约束，在对应受力位置施加符合实际工况的载荷力，模拟梁在实际使用场景下的受力状态。求解阶段通过有限元求解器计算梁结构在载荷作用下的应力分布、位移变形量，生成对应的应力云图与位移云图，图中左侧色阶条对应不同数值的应力区间，蓝色网格实体直观呈现梁体的网格划分形态与整体结构，通过云图色彩分布可以清晰识别梁体的应力集中区域与最大变形位置。本次结构分析的设计思路是从基础几何建模出发，通过标准化的有限元分析流程，获取梁构件在指定工况下的力学响应数据，为梁结构的尺寸优化、材料选型、结构强度校核提供可靠的数据支撑，整个建模与分析过程严格遵循有限元分析的规范流程，保证分析结果具备工程参考价值，可用于验证梁结构设计的合理性，排查结构强度不足的风险点，为后续的结构优化设计提供明确的方向。
