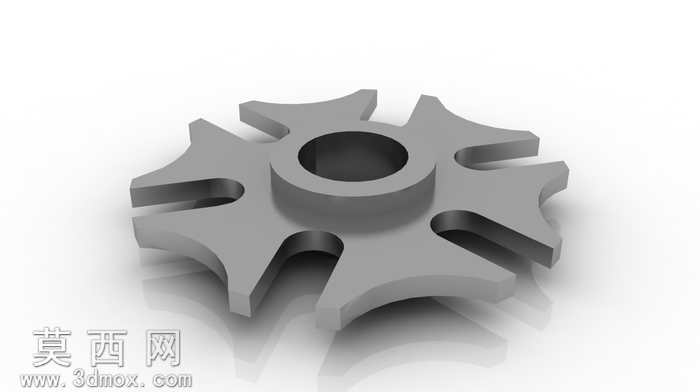

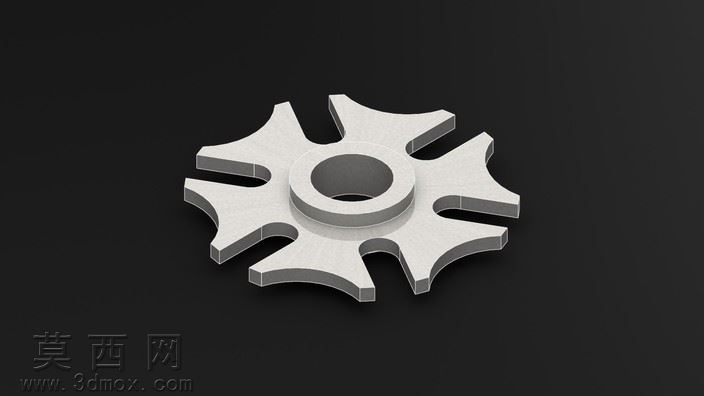

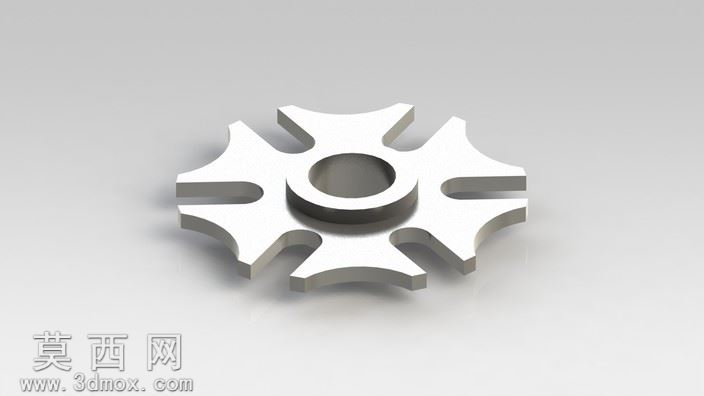

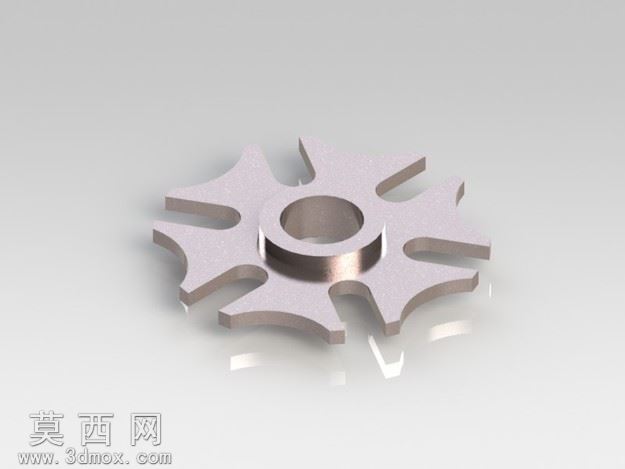

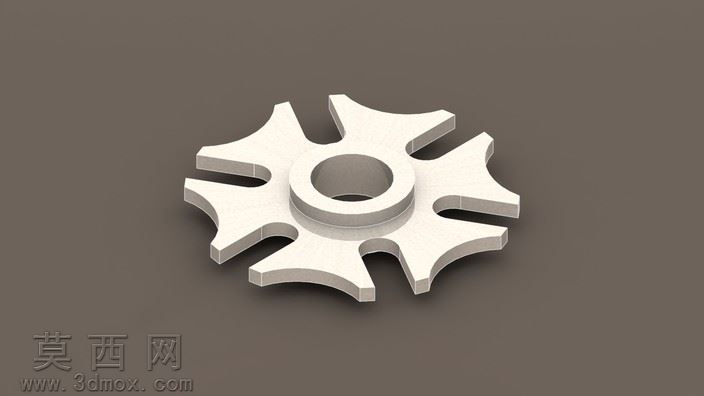

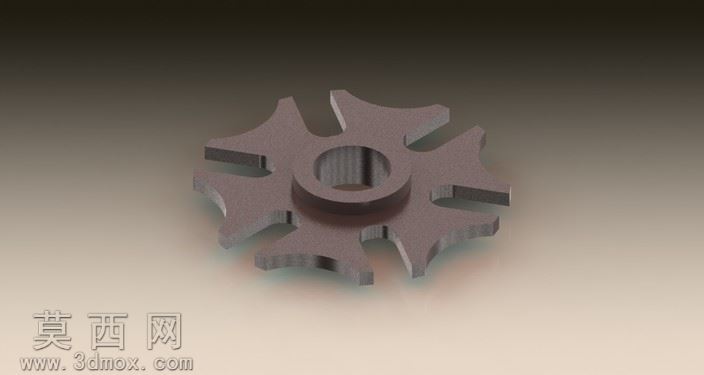

本作品为间歇传动机构核心槽轮零件的三维建模成果,建模阶段以机械原理中槽轮机构的运动参数为核心依据,先绘制中心基准轴与径向分度基准线,确定六个均布槽位的角度间隔为60度,保证槽轮与拨销配合时的间歇传动精度。建模过程中先构建中心同轴的双层凸台结构,内层凸台为轴孔配合定位面,外层凸台为槽位承载基体,通过拉伸凸台命令完成基体成型后,采用切除拉伸命令逐个加工径向槽位,每个槽位的侧壁设置微小拔模斜度,既满足实际加工的脱模需求,也能减少传动过程中的卡滞风险。零件外轮廓的弧形锁止面采用等距圆弧绘制,保证锁止阶段与拨盘锁止弧的紧密贴合,避免传动间隙带来的定位误差。材质配置阶段选用金属哑光钢材材质,调整材质的粗糙度参数为中等磨砂质感,反射度设置为低反射金属属性,还原钢制机械零件的真实表面质感,中心轴孔内壁添加轻微的车削纹理贴图,模拟实际机加工的表面特征。渲染阶段采用45度角柔光打光方案,主光源从零件左上方投射,突出槽位的立体结构与凸台的层次关系,辅光源从右下方补光,消除零件底部的死黑阴影,背景选用浅灰色渐变背景,让金属零件的轮廓与结构细节清晰呈现。结构设计上兼顾了传动强度与轻量化需求,六个槽位之间的连接筋厚度经过参数校核,既保证拨销冲击下的结构强度,也避免了不必要的材料冗余,中心轴孔的直径与槽位深度按照标准槽轮机构的传动比匹配设计,可直接用于间歇送料、转位分度等机构的虚拟装配与运动仿真,建模过程中所有特征均保留参数化编辑属性,可根据实际传动需求调整槽数、中心距、槽深等关键参数,适配不同工况的间歇传动使用需求。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 3.21 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STEP/IGES,Rhino,STL,
- 软件分类 通用机械零部件
