兰克HSWL194履带车辆传动装置三维模型

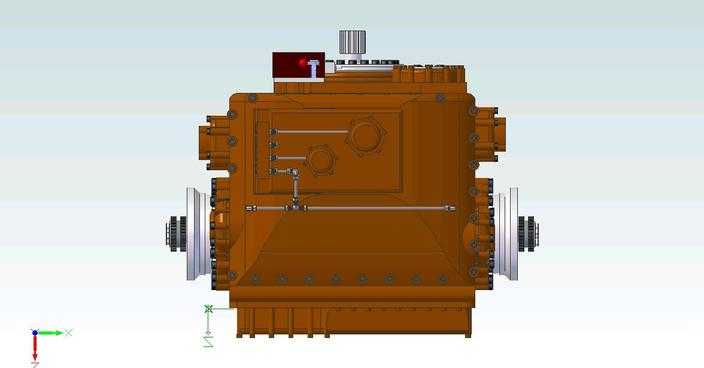

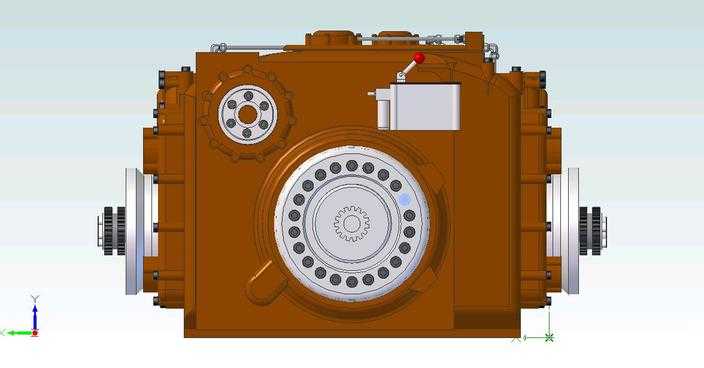

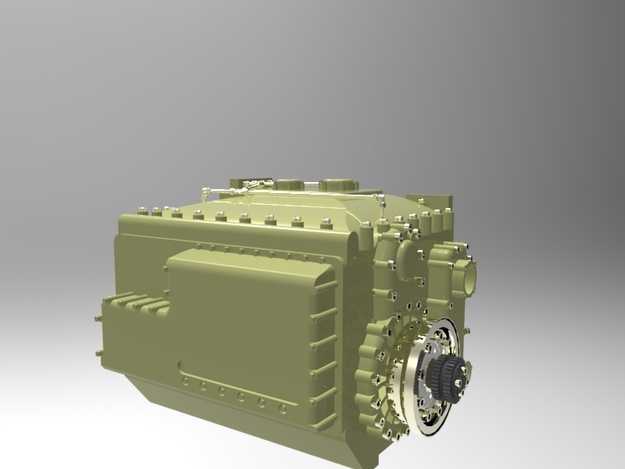

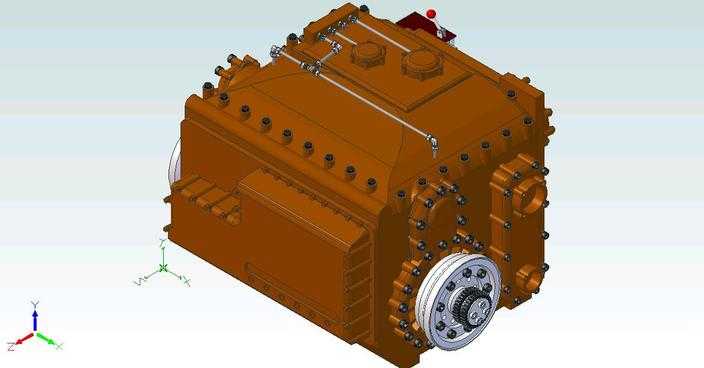

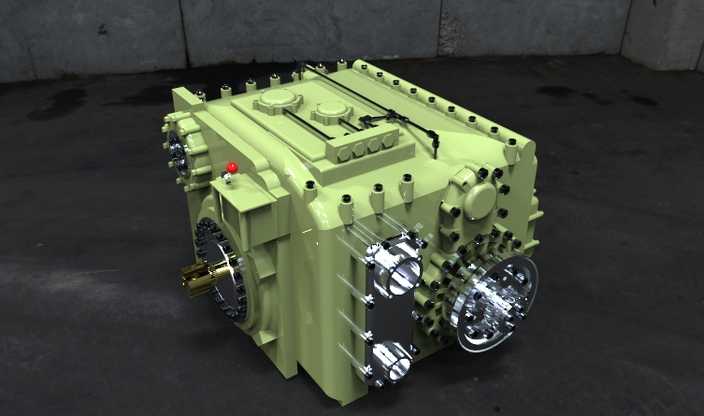

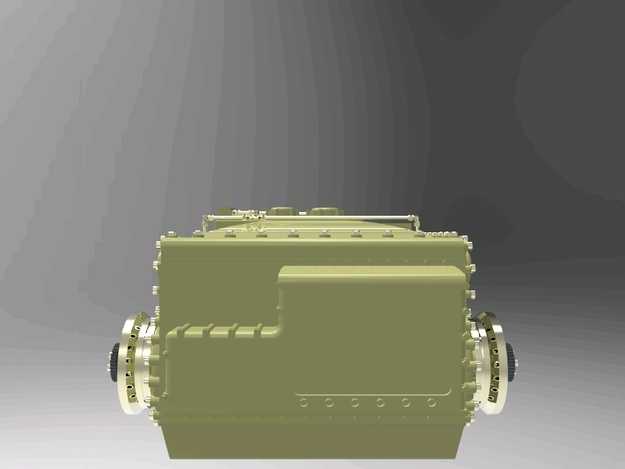

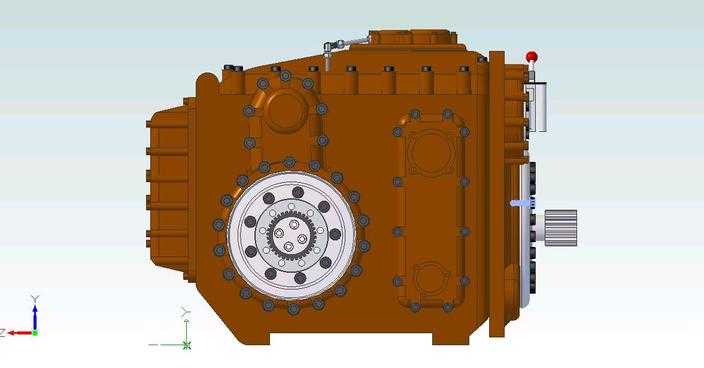

本模型为适配30t级履带车辆的兰克HSWL194传动装置，建模过程严格参考实物测绘参数与公开技术资料完成，首先梳理传动装置整体布局逻辑，明确动力输入轴、多组变速齿轮组、转向离合机构、动力输出端的相对位置与装配关系，在三维建模软件中先搭建整体骨架基准，依次完成箱体、内部传动构件、外部接口、操控附件的特征建模。箱体部分采用实体建模还原铸造壳体的厚重结构，精准复刻壳体表面的加强筋布局、螺栓连接孔位、检修口盖板、油液加注口的结构特征，对箱体表面的铸造圆角、安装定位凸台都做了精细化还原，保证装配基准的准确性。内部传动结构按照定轴变速与液力传动的组合逻辑，还原了多组啮合齿轮、离合器组件、轴承安装位的结构，清晰呈现400-500千瓦功率范围内的动力传递路径。外部接口部分精准还原了动力输入法兰、两侧动力输出连接端、液压控制管路接口、传感器安装座的结构，对银色金属质感的输出连接法兰做了细节刻画，还原花键连接结构与端面密封槽特征。材质渲染阶段，箱体主体采用军绿色哑光涂装材质，模拟军用装备的防护涂层质感，调整材质粗糙度参数还原涂层的细微颗粒感；金属传动部件采用高反光金属材质，区分抛光加工面与装配结合面的不同质感；操控按钮、密封件等小部件分别采用红色警示塑料、黑色橡胶等对应材质，通过光影渲染突出整体结构的层次感与装配关系。设计过程中重点考虑重载传动装置的结构合理性，所有连接孔位、安装接口的尺寸都匹配履带车辆底盘的安装标准，既完整呈现了该型传动装置的外观特征，也清晰展示了内部核心传动的布局逻辑，可用于履带车辆动力系统的结构展示、传动原理教学、配套部件设计参考等场景，模型装配关系完整，无结构干涉问题，各部件可拆分用于单独的结构分析。
