蜗轮蜗杆传动手轮式蝶阀参数化设计

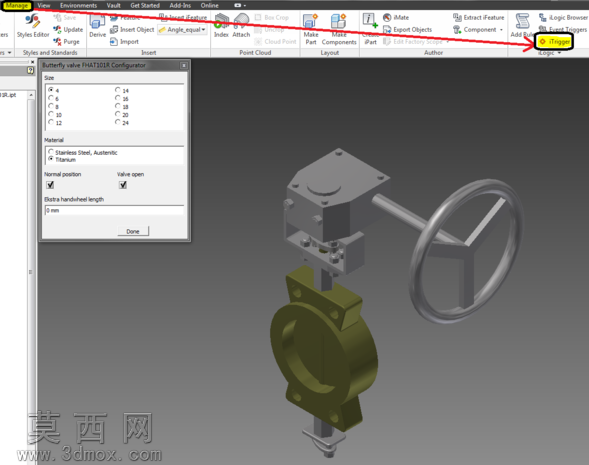

本作品为参数化设计的蜗轮蜗杆驱动手轮蝶阀，适配Eurovalve FHAT101R系列规格，覆盖4-24英寸通径尺寸范围，建模过程依托Autodesk Inventor平台完成，通过iLogic逻辑组件实现参数化驱动，无需手动修改特征尺寸即可完成全系列规格的快速切换。建模阶段首先梳理蝶阀的核心结构组成，将整体拆分为阀体、蝶板、阀杆、蜗轮减速箱、手轮、连接紧固件六大模块，每个模块单独建立参数化特征，对阀体的法兰安装孔距、蝶板密封面弧度、阀杆直径、蜗轮箱安装定位尺寸、手轮轮辐直径等关键尺寸设置关联参数，通过iLogic规则绑定参数间的联动逻辑，当修改通径参数时，所有关联尺寸自动匹配对应规格的设计标准，避免重复建模的冗余工作。材质配置上，阀体与蝶板采用铸钢材质，设置哑光深橄榄绿金属漆材质，还原工业阀门的铸件表面质感；阀杆采用调质不锈钢材质，添加轻微金属反光与表面磨削纹理；蜗轮箱采用灰铸铁材质，表面设置铸造颗粒质感与安装面的机加工平整纹理；手轮采用铸钢材质，轮缘设置滚花防滑纹理，操作接触面添加轻微磨损质感提升真实感；密封件部位设置丁腈橡胶材质，添加哑光黑色橡胶的漫反射质感，区分金属与非金属部件的视觉差异。结构设计上严格遵循蜗轮蝶阀的传动逻辑，手轮与蜗杆同轴连接，蜗杆与蜗轮啮合实现大减速比传动，蜗轮与阀杆通过键连接传递扭矩，阀杆带动蝶板实现0-90度回转启闭，手轮设置2个限位点位对应蝶板的全关与全开位置，通过iLogic触发窗体可直接切换启闭状态、调整通径规格，无需进入特征编辑界面即可完成方案调整。渲染阶段采用工作室光照环境，添加主光源、辅助轮廓光与底部补光，突出金属部件的轮廓层次与材质质感，对蜗轮啮合部位、阀杆密封部位、法兰连接面做重点光影刻画，清晰展示各部件的装配关系与结构细节，同时导出STL通用格式文件，可直接导入其他三维软件进行管路装配仿真、干涉检查或工程图生成，满足流体管路系统设计中的阀门选型、装配验证、方案展示等多场景使用需求。
