大行程框架式激光雕刻加工设备结构

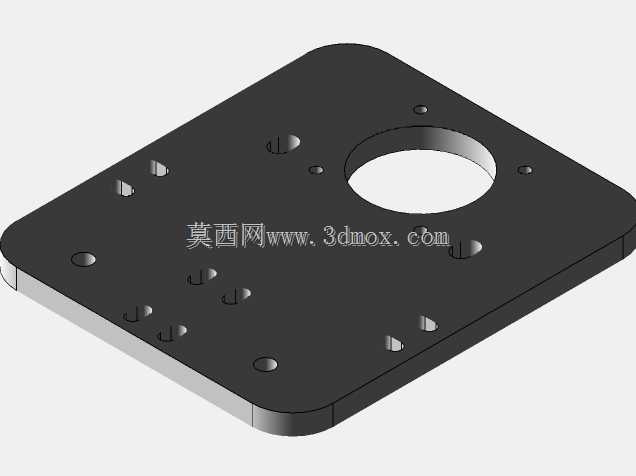

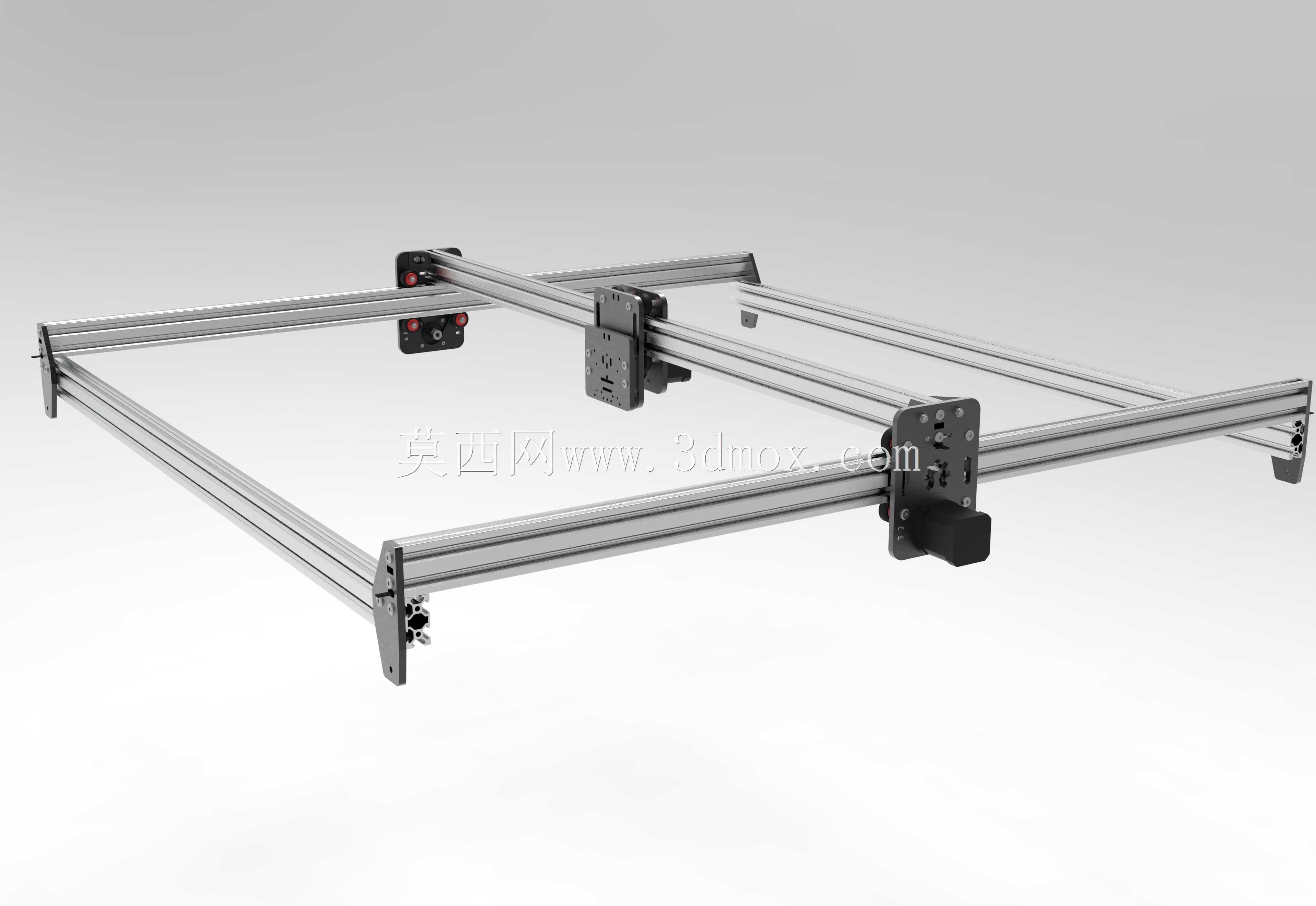

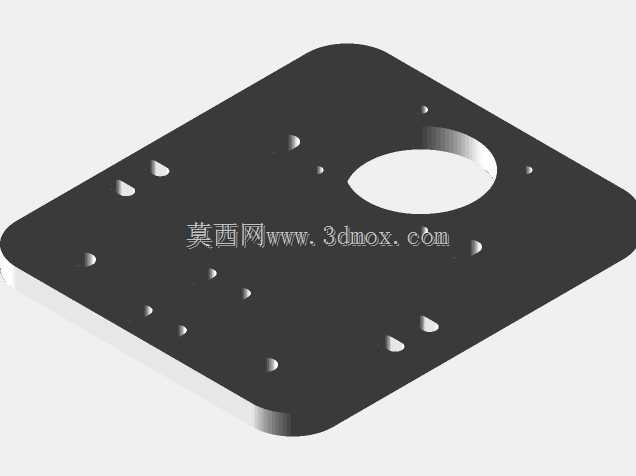

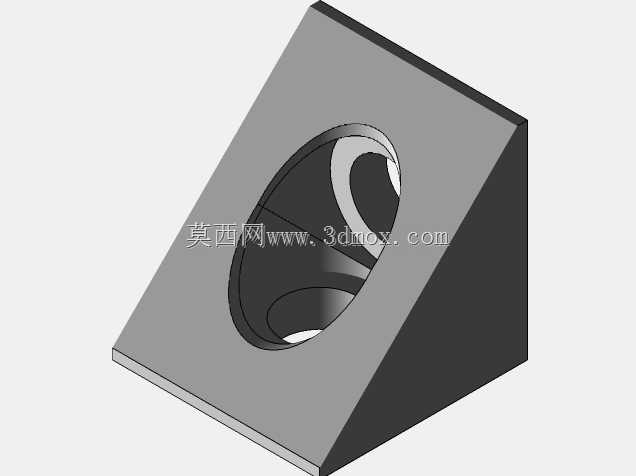

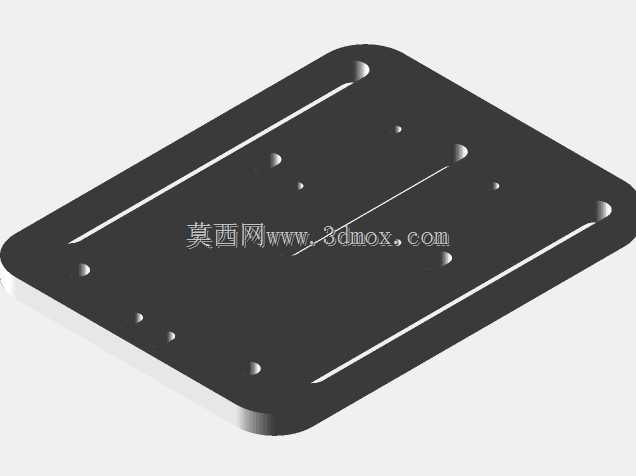

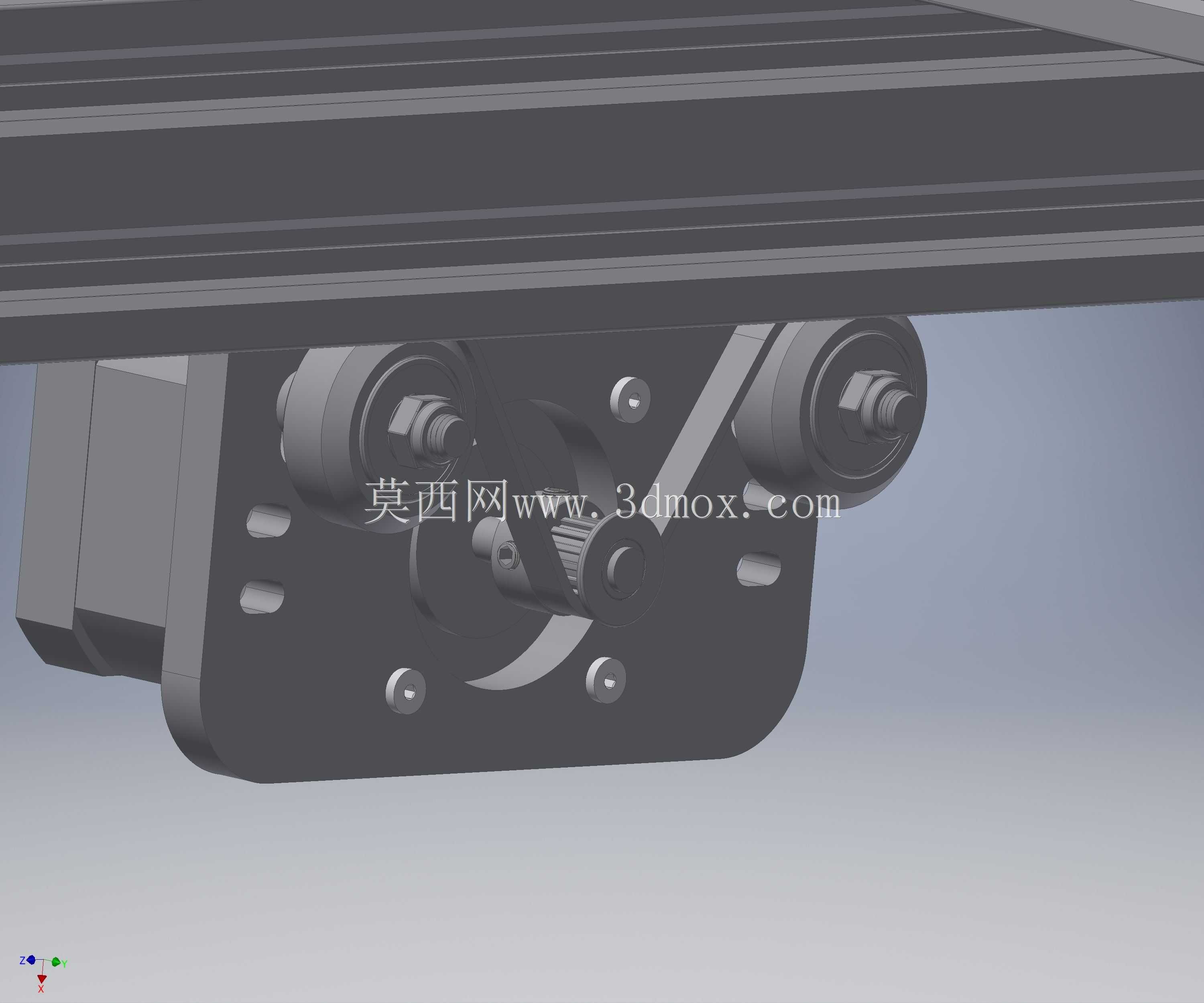

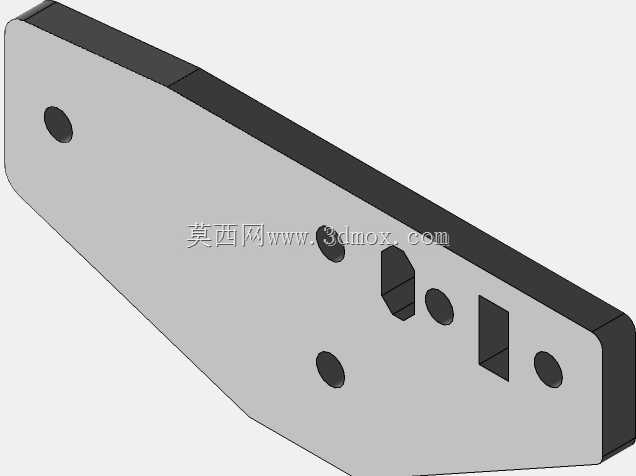

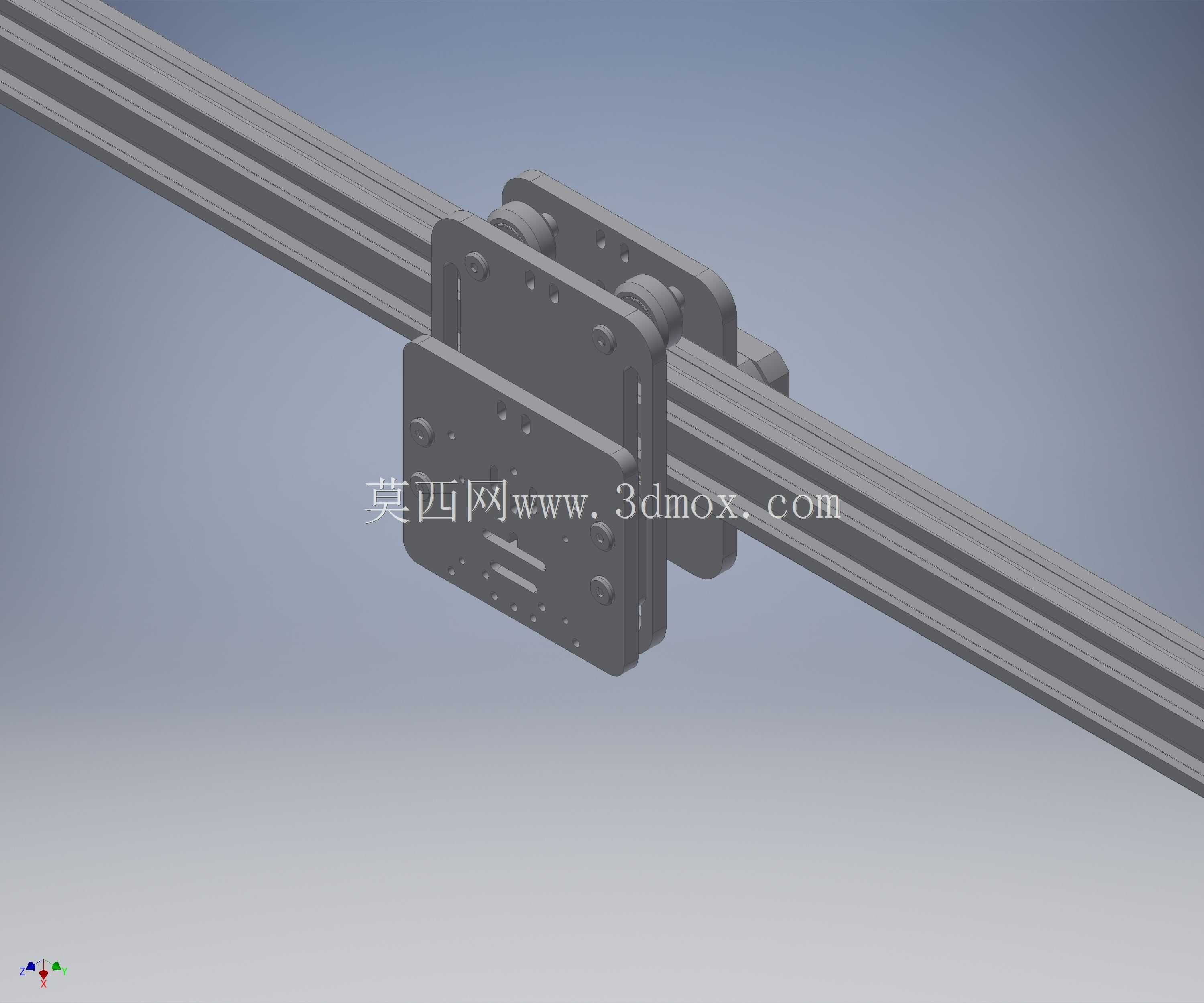

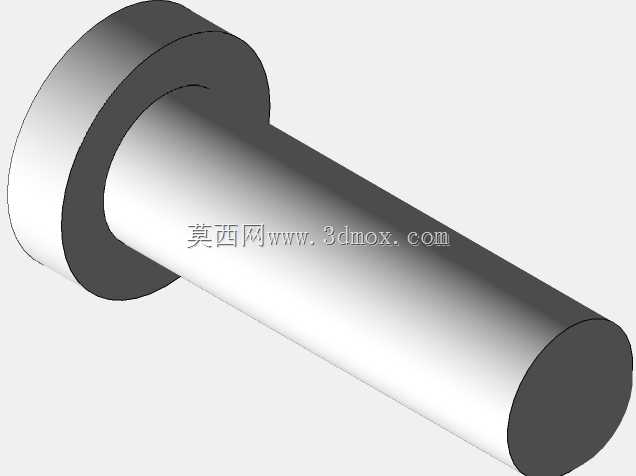

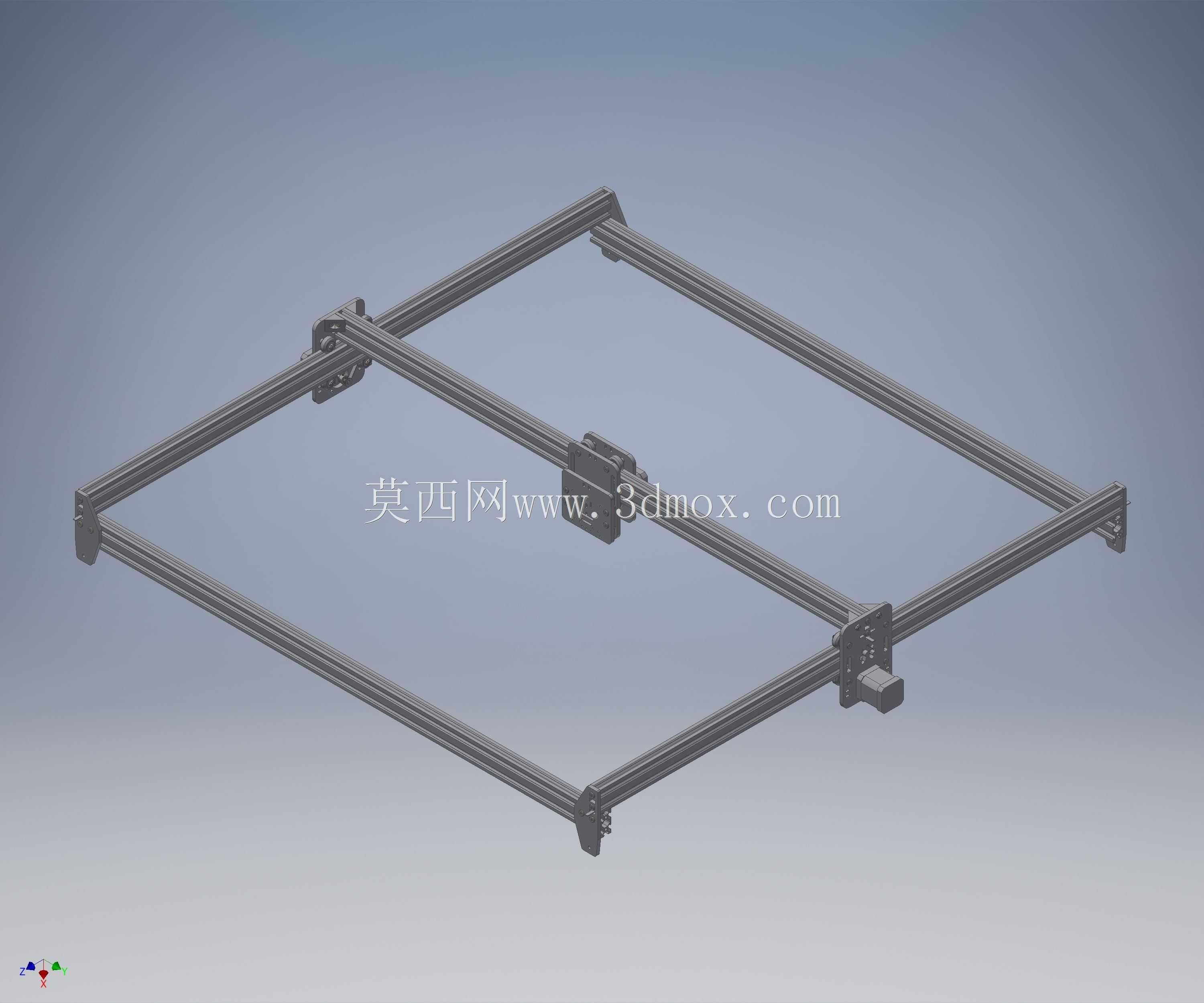

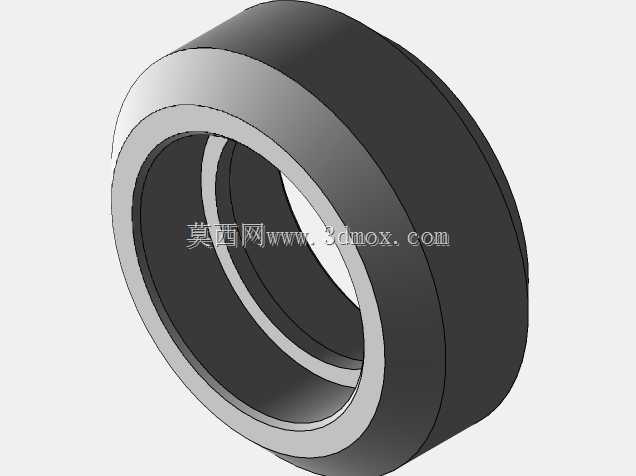

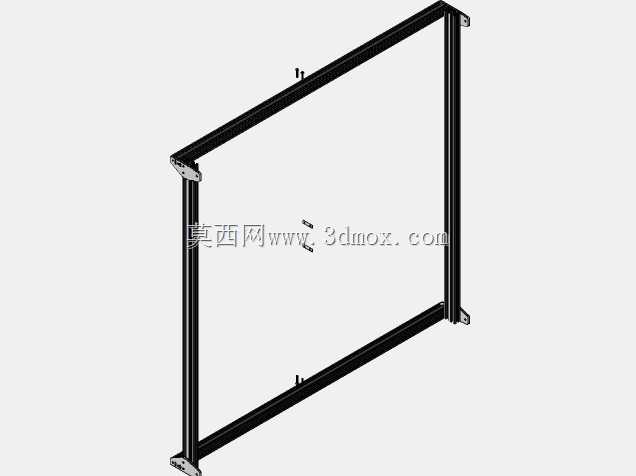

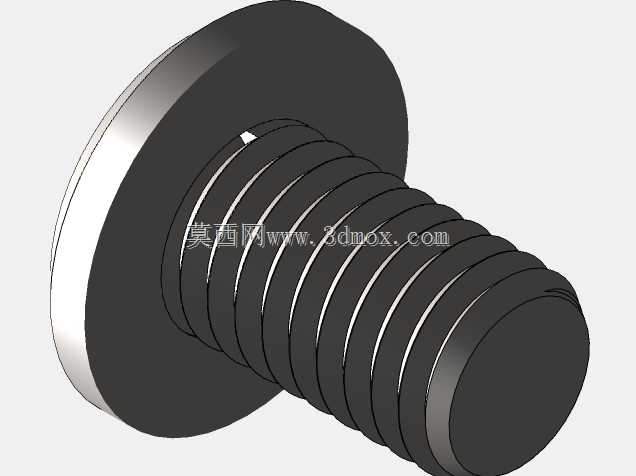

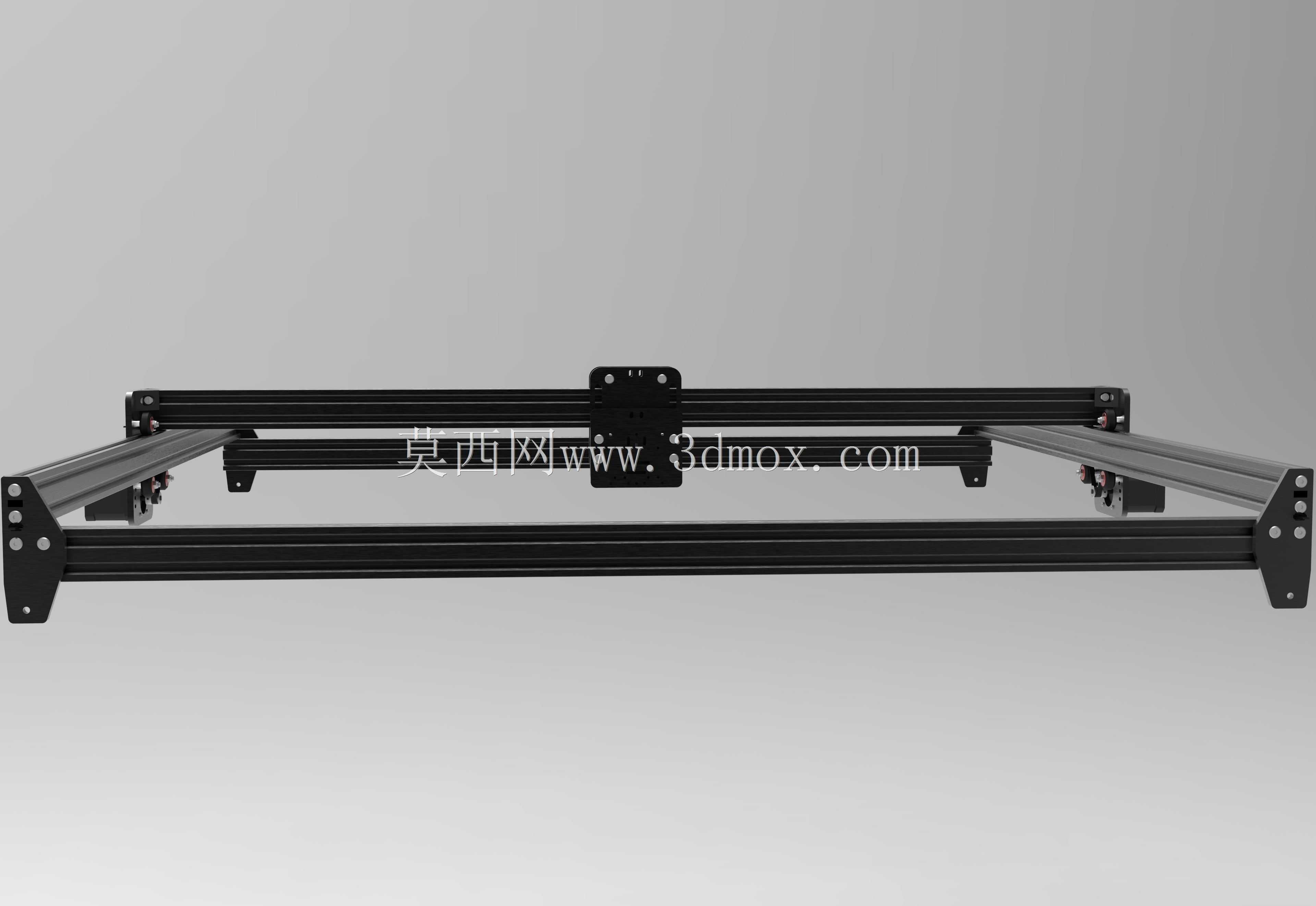

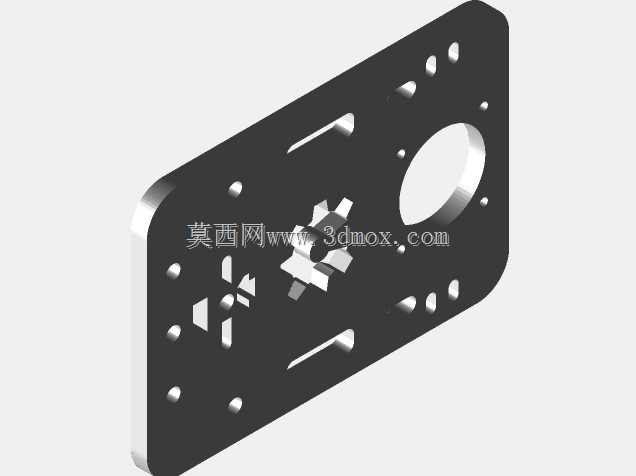

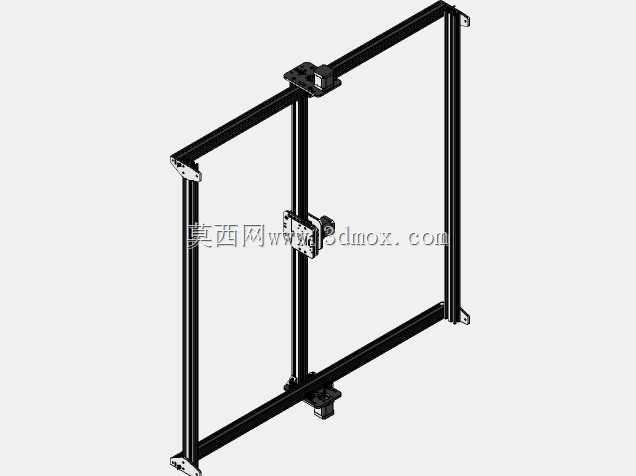

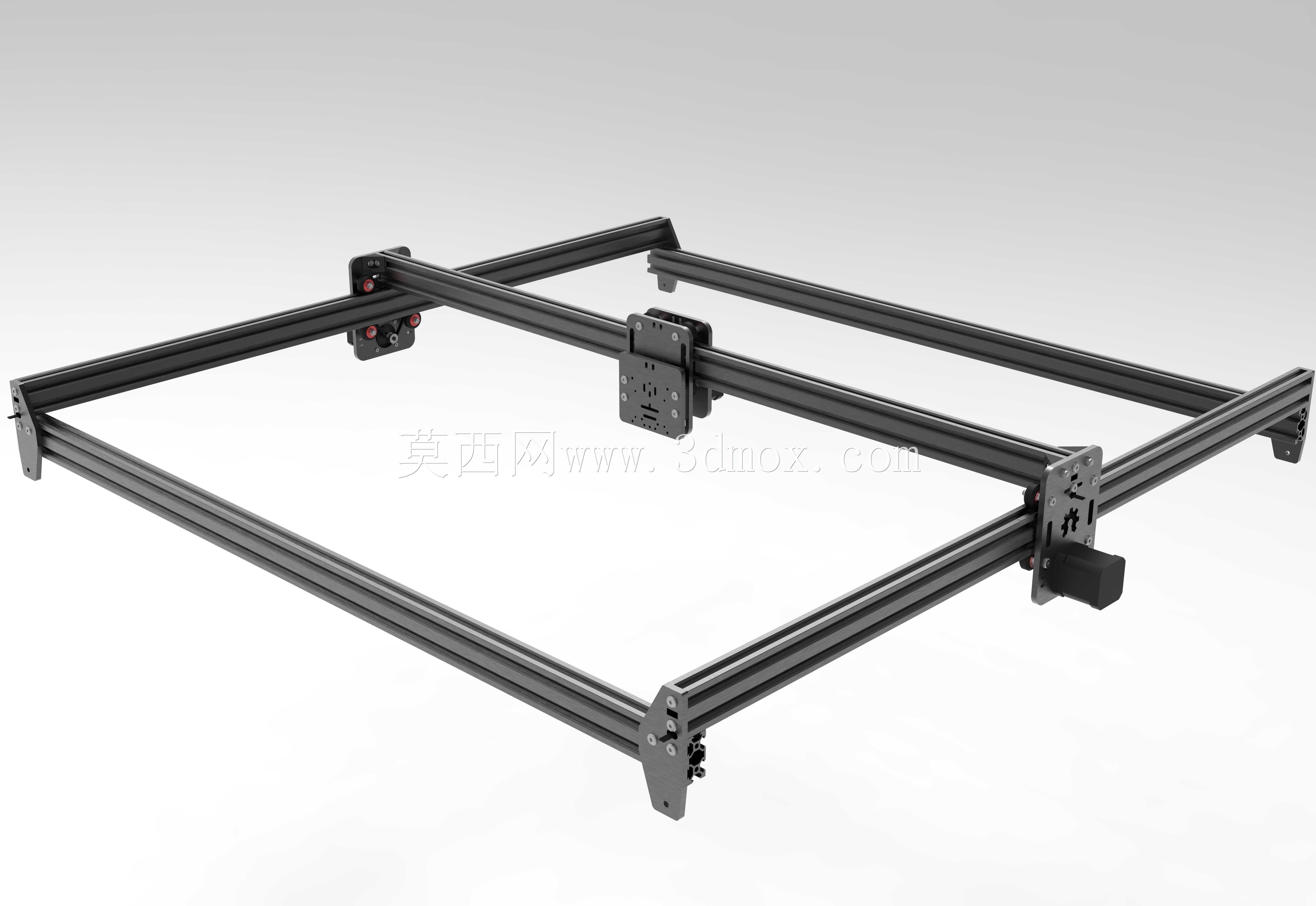

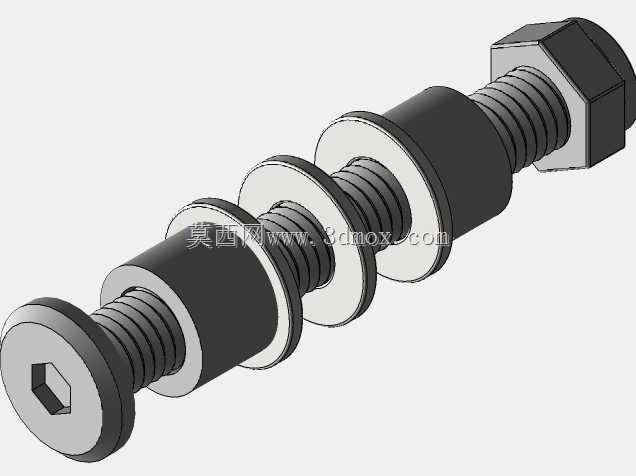

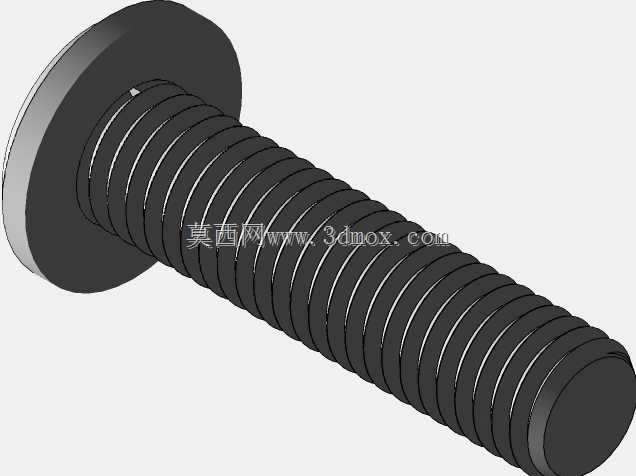

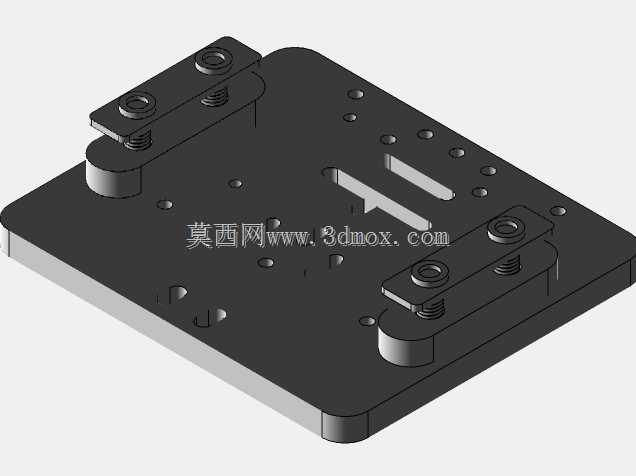

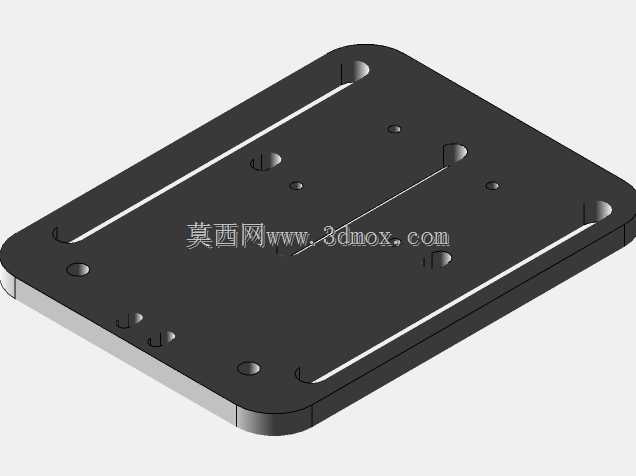

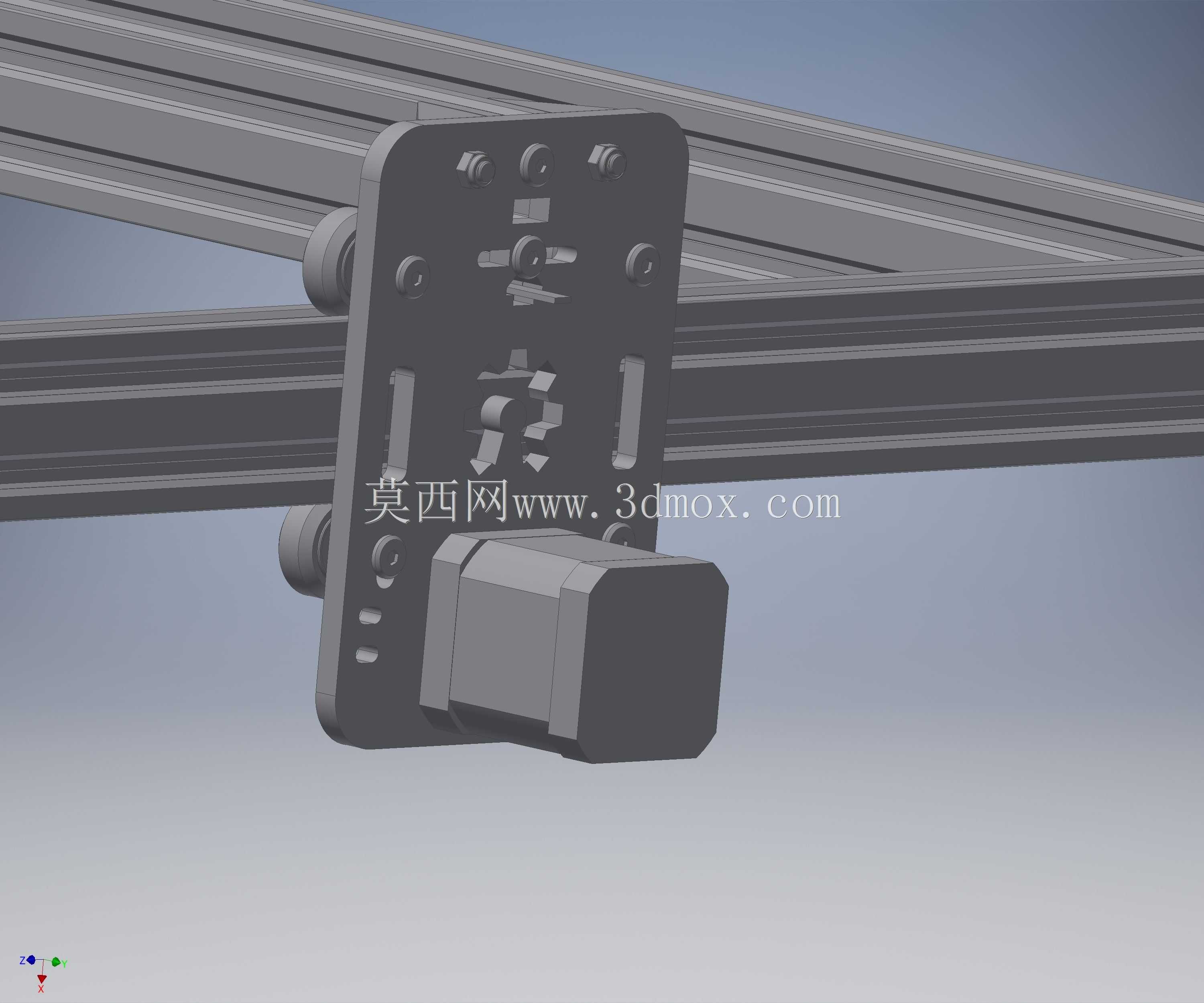

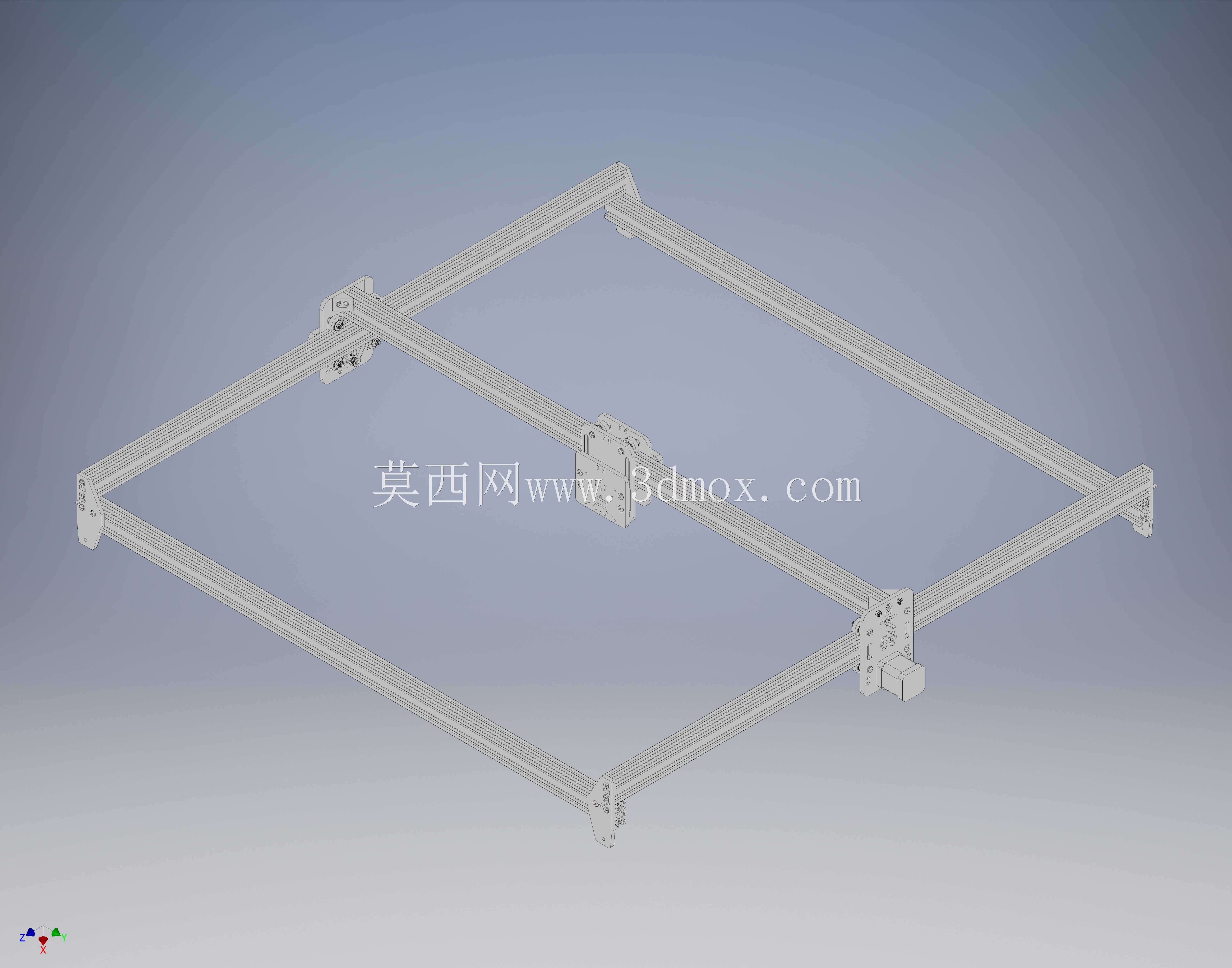

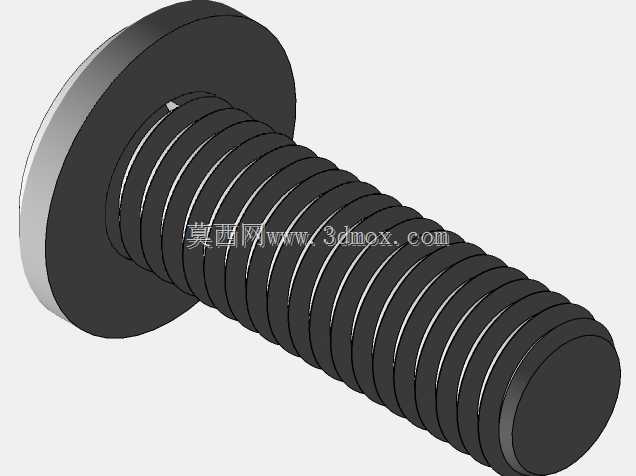

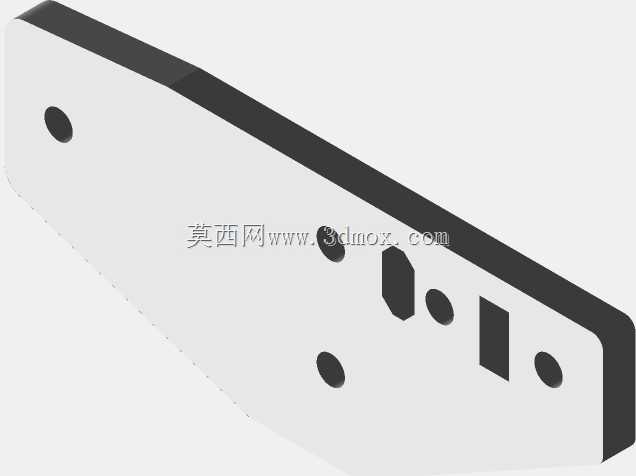

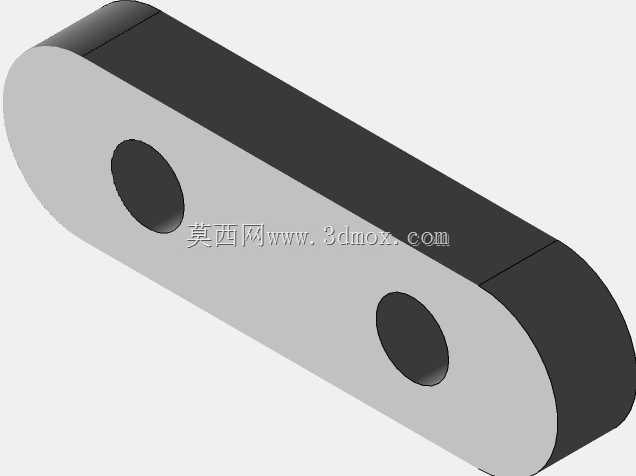

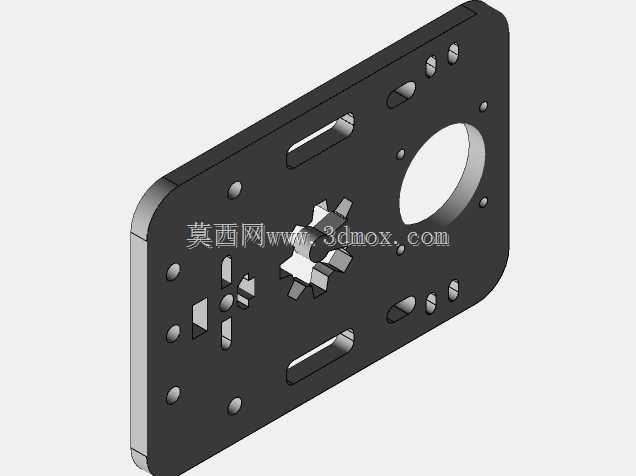

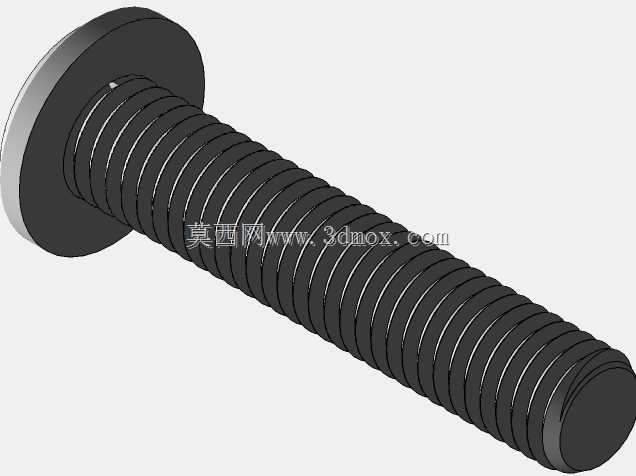

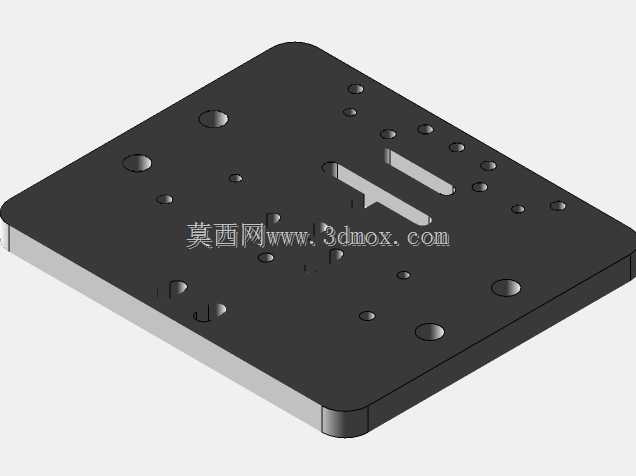

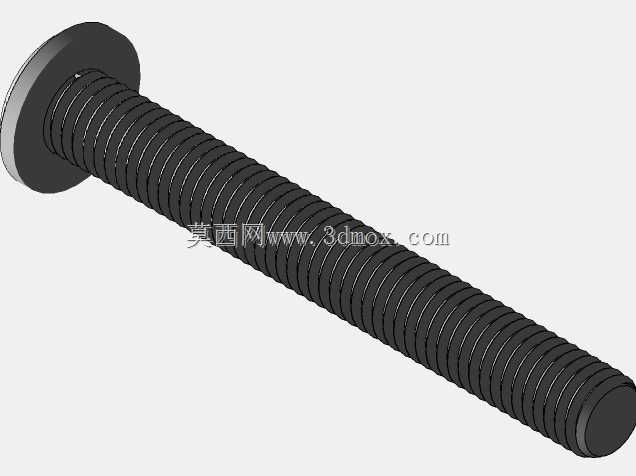

这款框架式激光加工设备主要面向桌面级加工场景，可覆盖非金属板材的雕刻、浅切割作业需求，常见于文创产品定制、小型广告标识制作、手工模型加工、教学实训操作等场景，能够在亚克力、薄木板、皮革、卡纸、双色板等多种材质表面完成图案刻蚀、文字打标、轮廓裁切等加工任务，相比小型便携雕刻设备拥有更大的加工幅面，能够适配更大尺寸的整版工件加工，减少工件拼接装夹的繁琐步骤。设备整体采用开放式矩形龙门运动结构，主体框架由标准工业铝型材拼接搭建而成，铝型材自带的T型槽结构既可以为框架组装提供灵活的安装定位基准，也能为后续加装工件固定夹具、辅助定位装置、排烟除尘配件预留充足的拓展空间，框架拼接处采用专用角件与紧固件连接，无需复杂焊接工艺，组装调试门槛较低，也方便使用者根据自身加工需求调整框架尺寸，拓展加工幅面。运动系统采用双轴同步驱动的龙门结构，X轴横梁横跨在两侧Y轴导轨之上，激光执行部件安装在X轴的滑动模组上，通过两个方向的直线运动配合，实现加工平面内任意点位的精准定位，导轨与滑动模组采用预压装配设计，能够有效降低运动过程中的间隙误差，保障雕刻线条的流畅度与位置精度，运动部件的走线采用拖链收纳设计，避免往复运动过程中线缆磨损、拉扯干涉的问题。设备的有效加工幅面可达1000mm×1000mm，框架整体外轮廓尺寸略大于加工幅面，预留了导轨滑块的运动行程空间与端部限位部件的安装位置，安装时只需将框架水平放置在稳固的工作台面上，调整四个角的支撑高度保证框架整体水平，即可完成设备主体的安装固定，不需要额外浇筑地基或者制作专用安装支架。设备的激光模块采用快装结构设计，使用者可以根据加工材质与加工深度的需求，更换不同功率的激光头组件，调整激光头与工件表面的焦距即可快速切换加工模式，框架侧边预留了控制板、电源模块的安装位，能够将电气控制部件规整安装在框架侧面，减少电气线路外露带来的安全隐患，开放式的结构设计也方便加工过程中随时观察加工状态，及时清理加工产生的碎屑与烟尘，适配小型加工场景下灵活多变的加工需求。
