DIY升级款龙门式数控雕刻加工设备

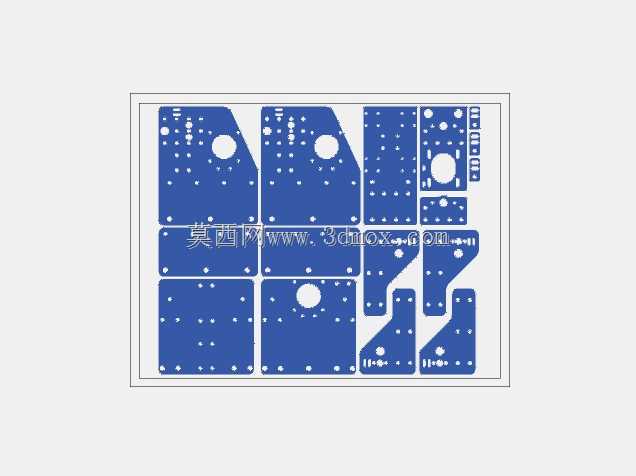

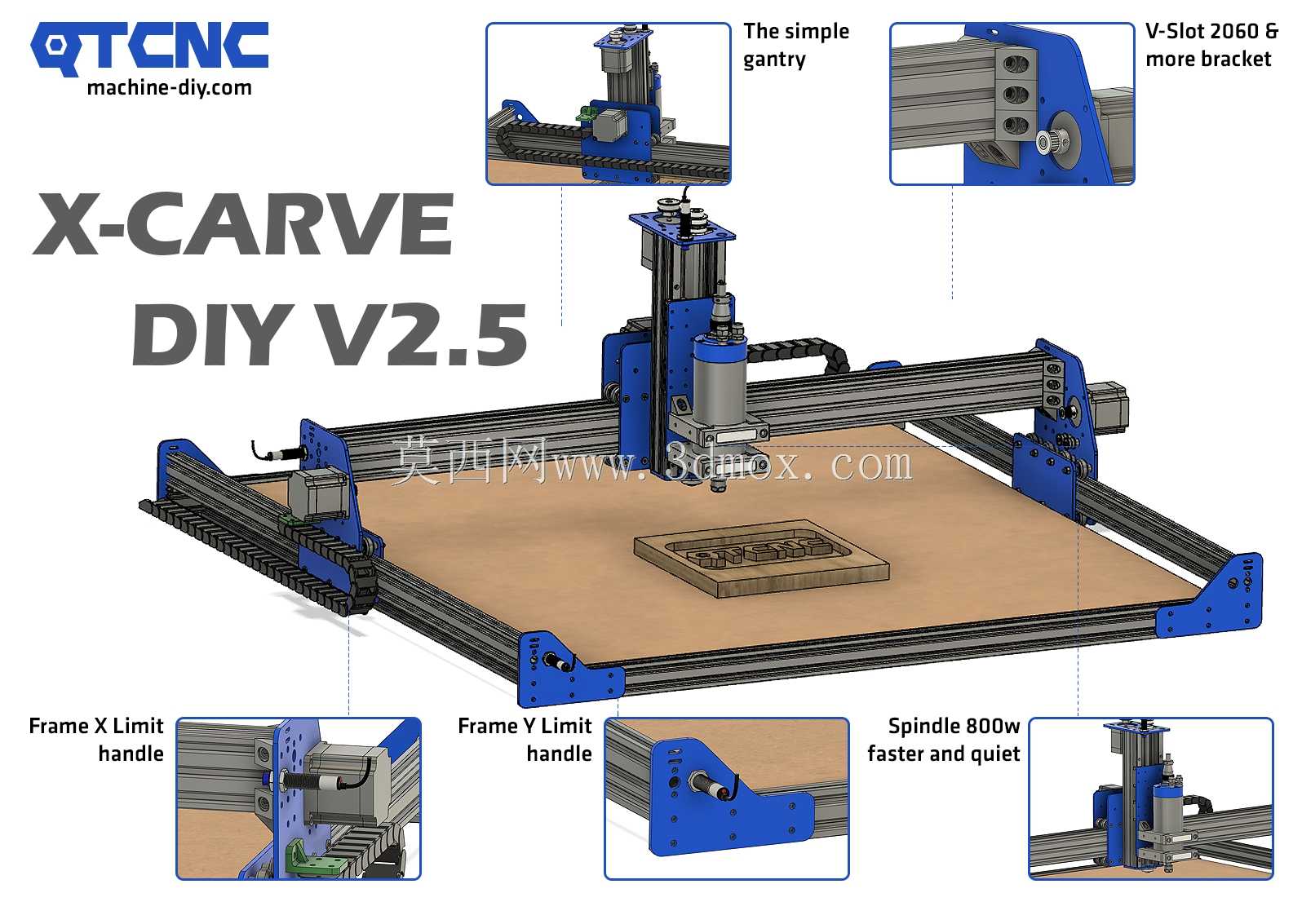

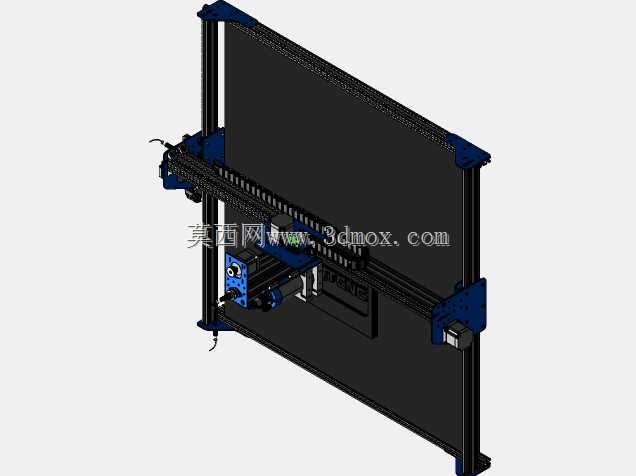

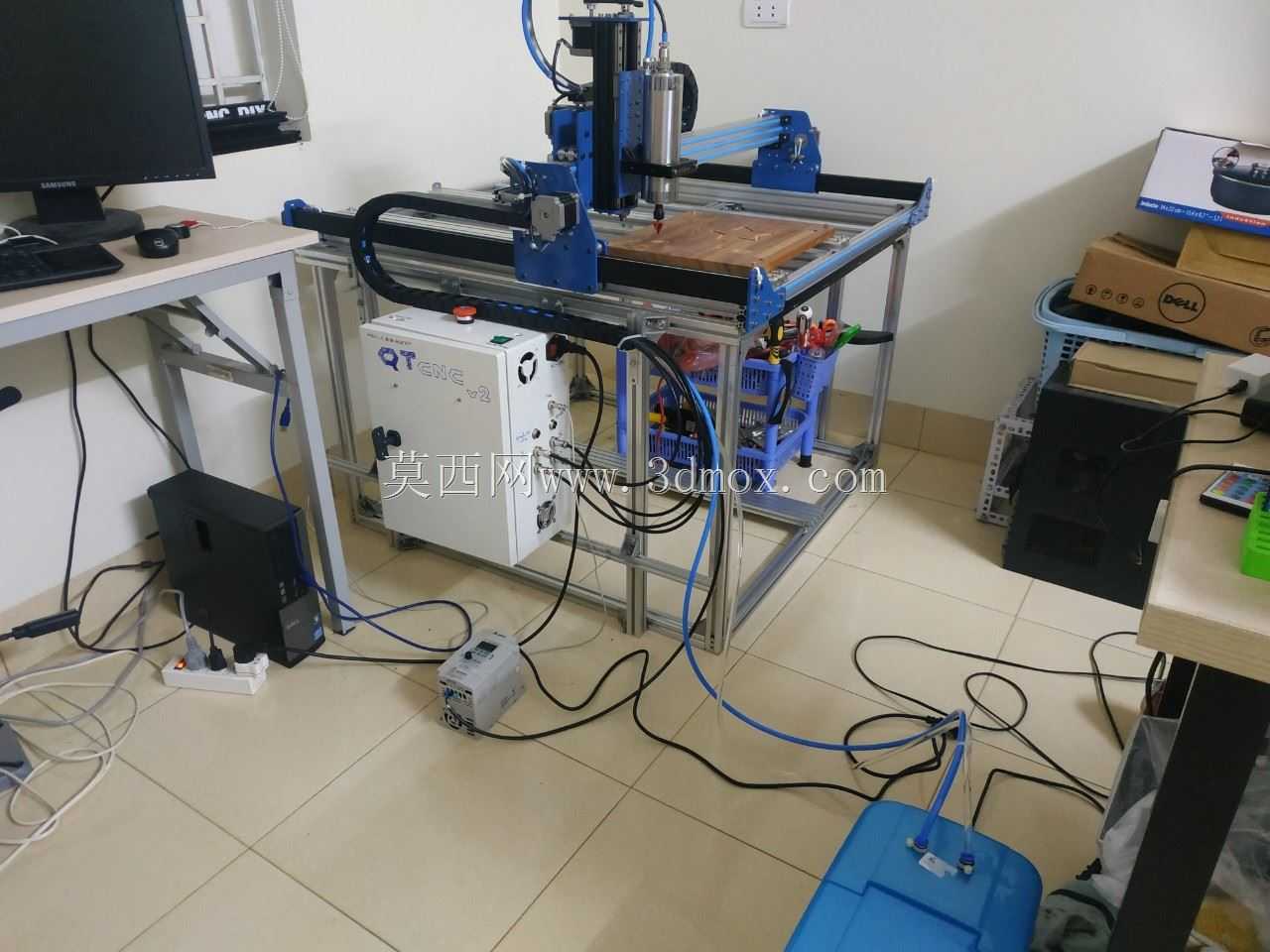

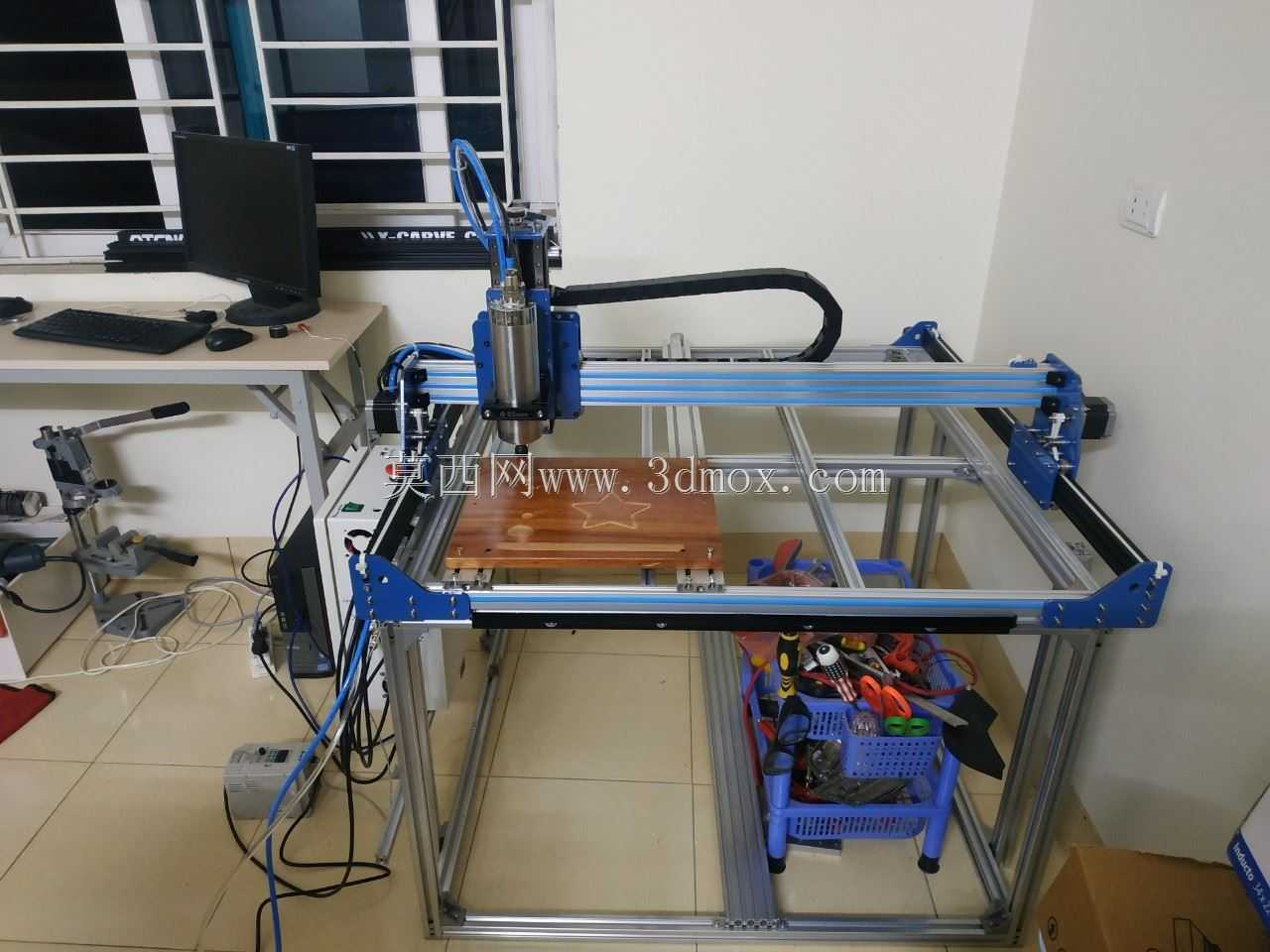

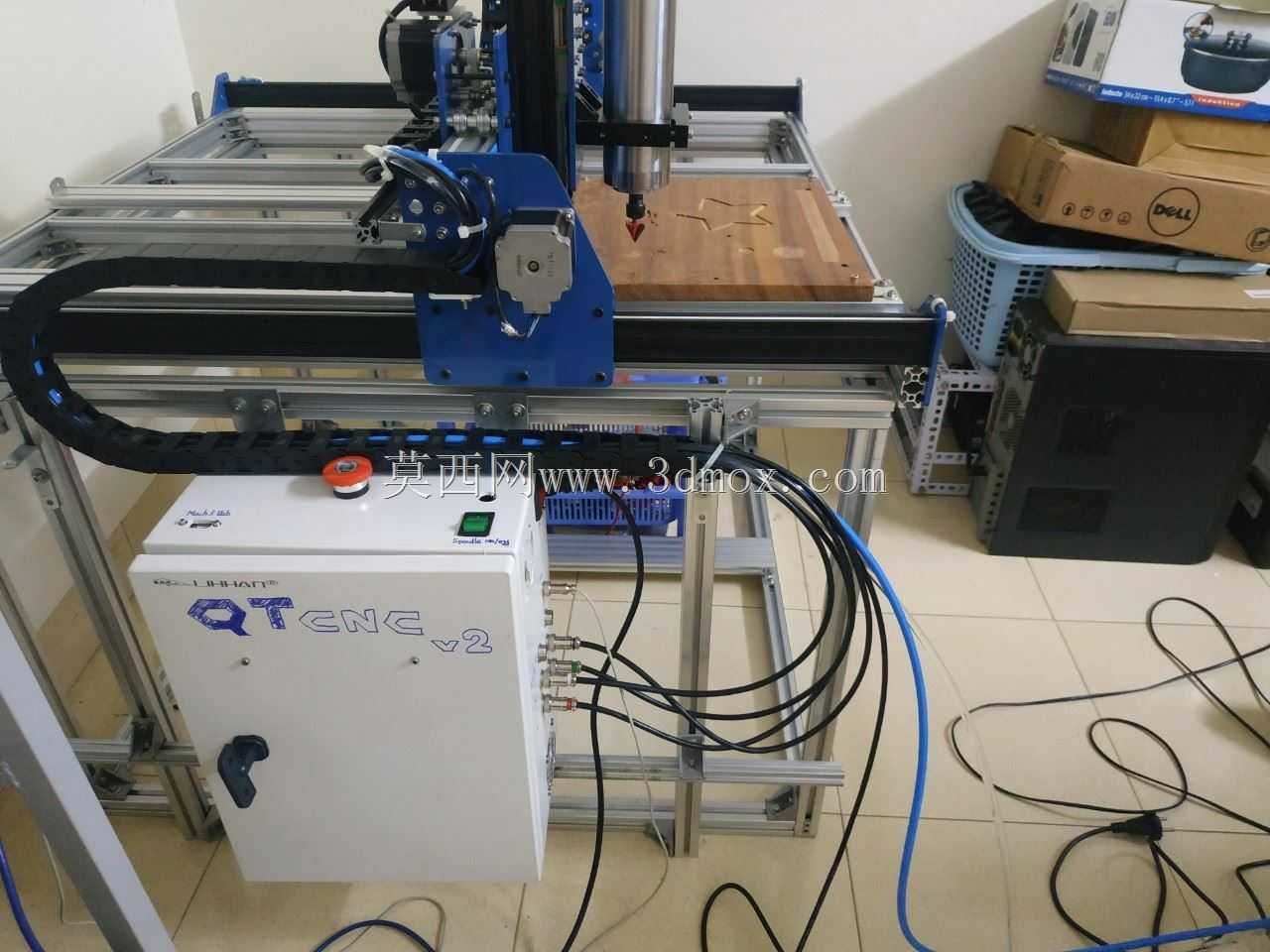

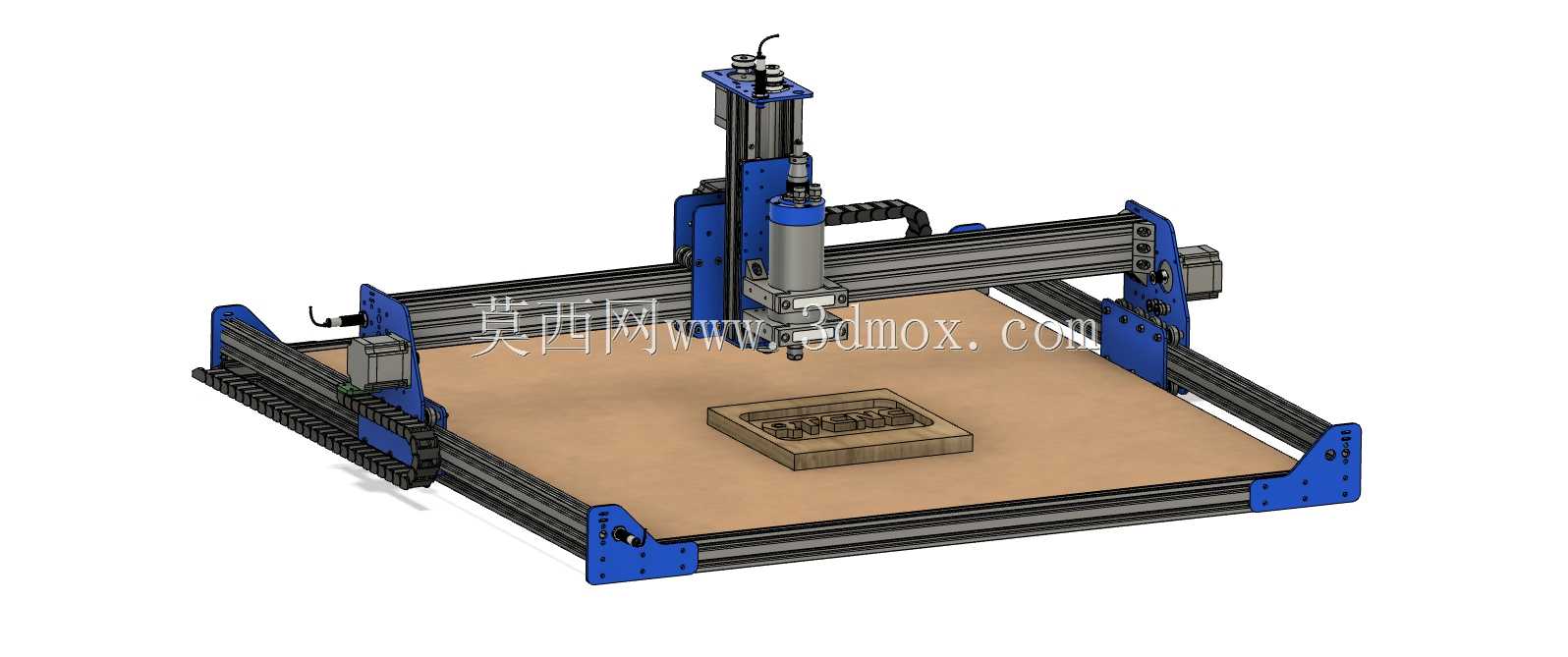

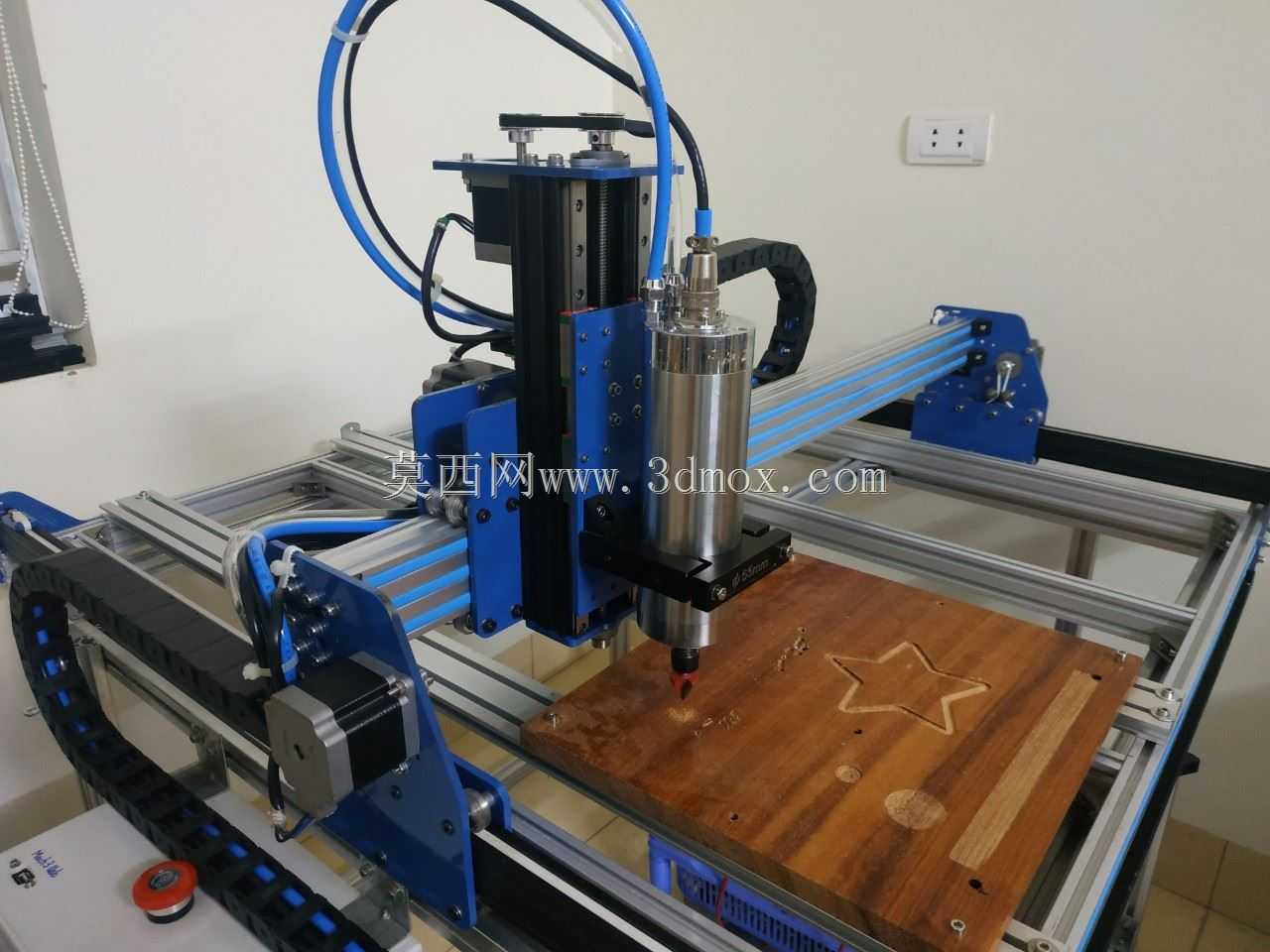

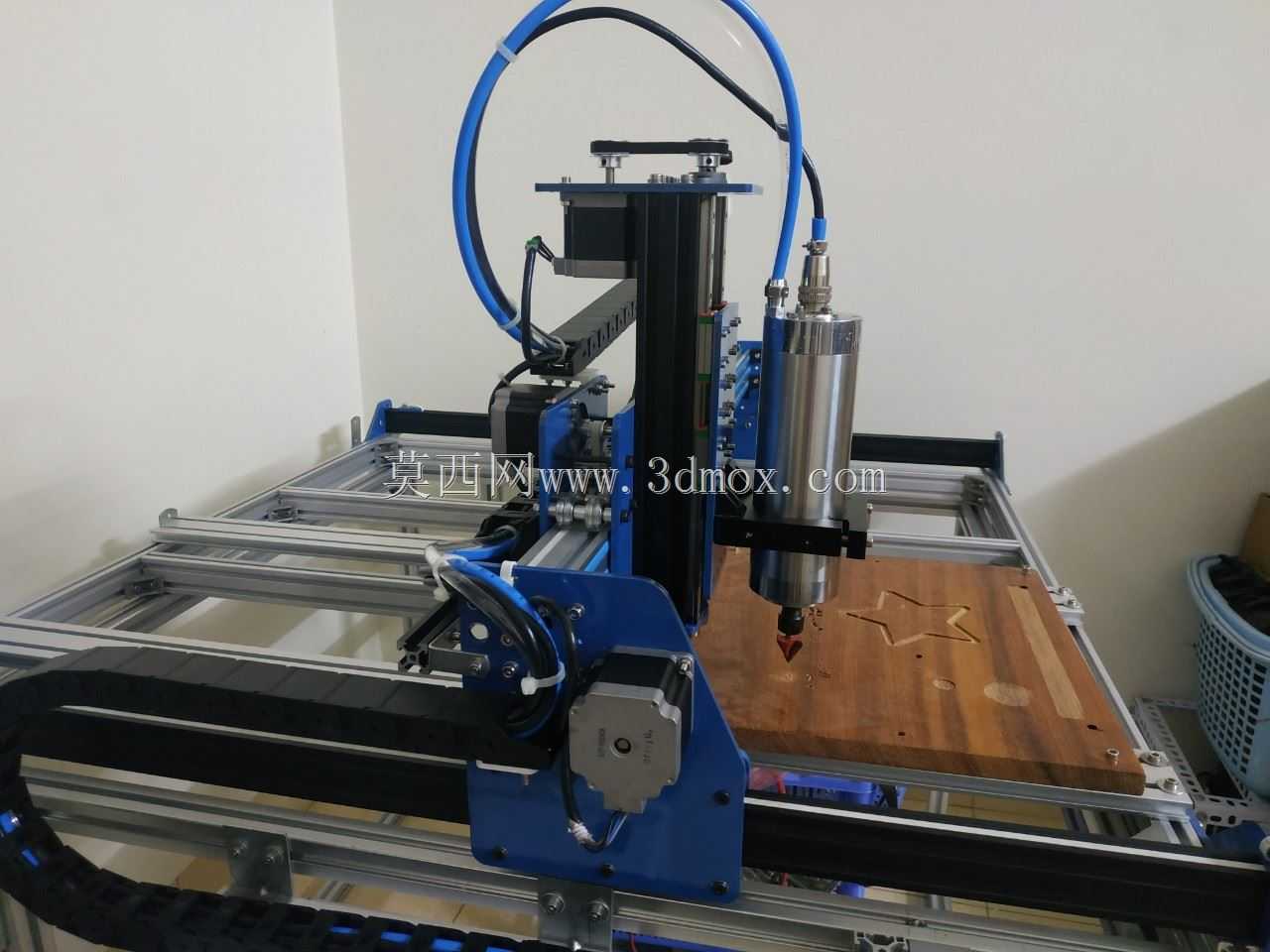

这款DIY升级款龙门式数控雕刻加工设备，主要面向个人创客、小型加工工坊、模型制作工作室等场景使用，可覆盖木质板材雕刻切割、软金属表面铣削、塑料工件加工、创意浮雕制作、PCB样板打样等多种加工需求，能够满足小批量定制加工、个人创作打样、教学实训操作等多元使用场景，相比工业级大型数控加工设备，它的占地空间更小，搭建与调试门槛更低，同时保留了足够的加工精度与运行稳定性，适合非量产类的柔性加工需求。设备采用经典的龙门移动式结构设计，加工台面作为固定承载基准，X轴方向的龙门架沿台面两侧导轨做往复运动，加工主轴搭载在龙门横梁上沿Y轴方向移动，主轴自身沿Z轴方向完成进给动作，这种结构设计能够在保证整体结构刚性的前提下，尽可能扩大有效加工行程，同时降低运动部件的整体重量，提升运动响应速度。设备的机架主体采用工业铝型材搭建，搭配蓝色钣金角件完成连接固定，铝型材本身自带的V型槽结构可直接作为导轨安装基准，无需额外加工复杂的安装基面，既降低了DIY搭建的加工难度，也能保证导轨安装的平行度与直线度要求；升级版本对龙门架的角支架结构做了优化，增加了额外的支撑连接点位，提升了龙门整体的结构刚性，减少高速运动过程中的机架形变与振动，有效提升加工过程的稳定性与成品精度。设备在各运动轴的行程端点设置了限位开关，可避免运动超程造成的设备碰撞损坏，同时优化了走线布局，拖链内部预留了足够的线缆排布空间，将动力线、信号线规整收纳，避免运动过程中线缆拉扯、磨损造成的故障。设备的有效加工区域覆盖台面上的大部分空间，可适配常见尺寸的板材装夹，台面采用平整的高密度板材作为承载基础，可配合夹具、压块完成不同形状工件的固定，安装时只需保证设备放置在水平平整的台面上，调整四个底角的水平度即可完成安装调试，无需复杂的地基固定，适合在普通工作室、家庭工坊等非工业车间环境下部署使用。主轴部分采用高速风冷主轴，可适配不同规格的雕刻刀具、铣削刀具，能够根据加工材质的不同调整转速与进给速度，完成从精细浮雕雕刻到较厚板材切割的不同加工任务，设备的传动部分采用同步带搭配滚轮的传动结构，兼顾传动精度与运动顺滑度，维护保养简单方便，适合DIY用户自行调试维护。
