双轴易格斯线性驱动精密位移滑台结构

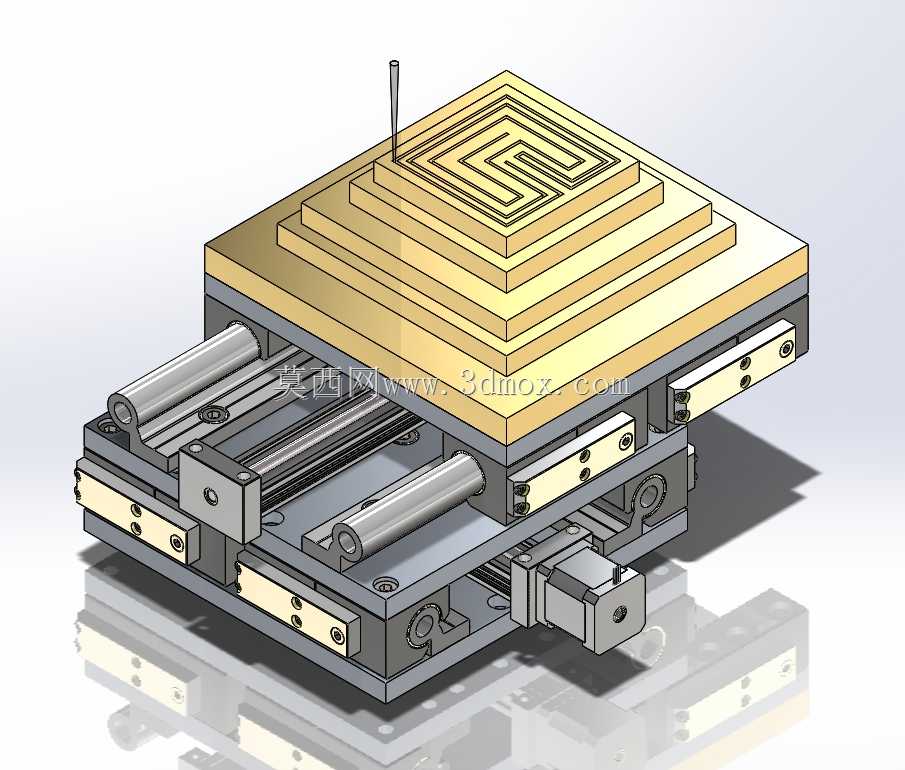

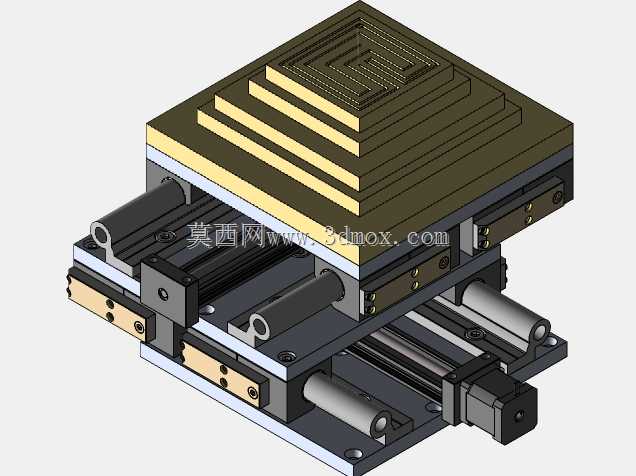

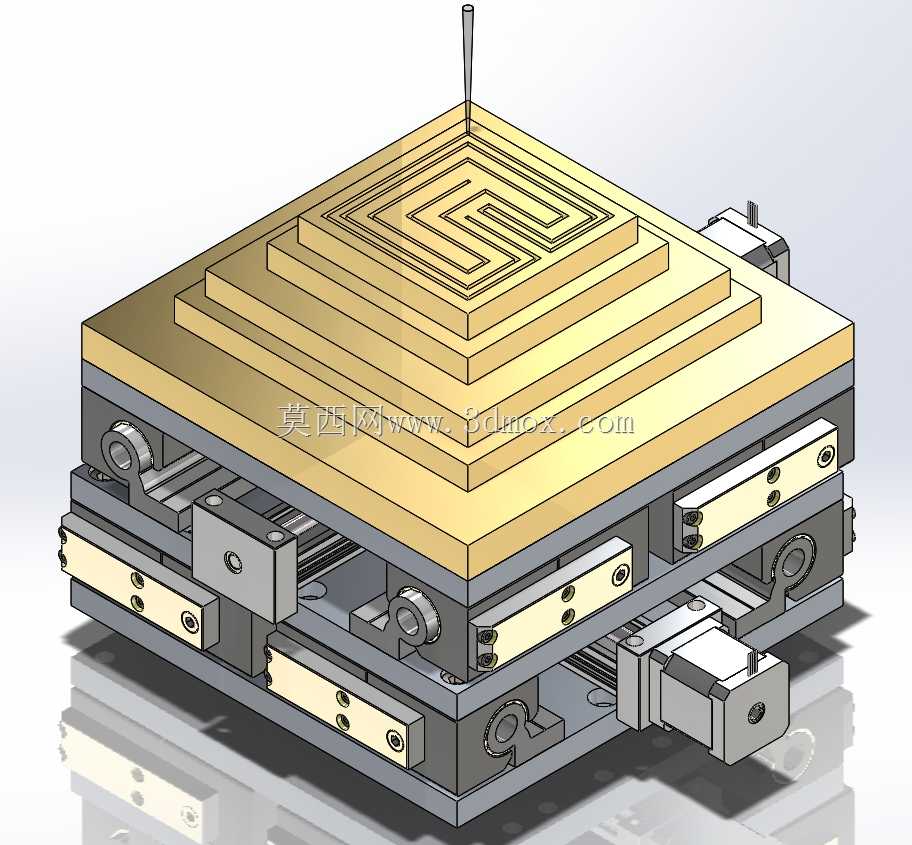

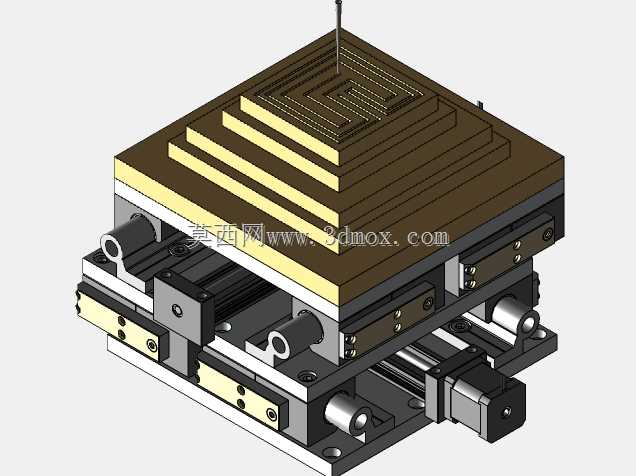

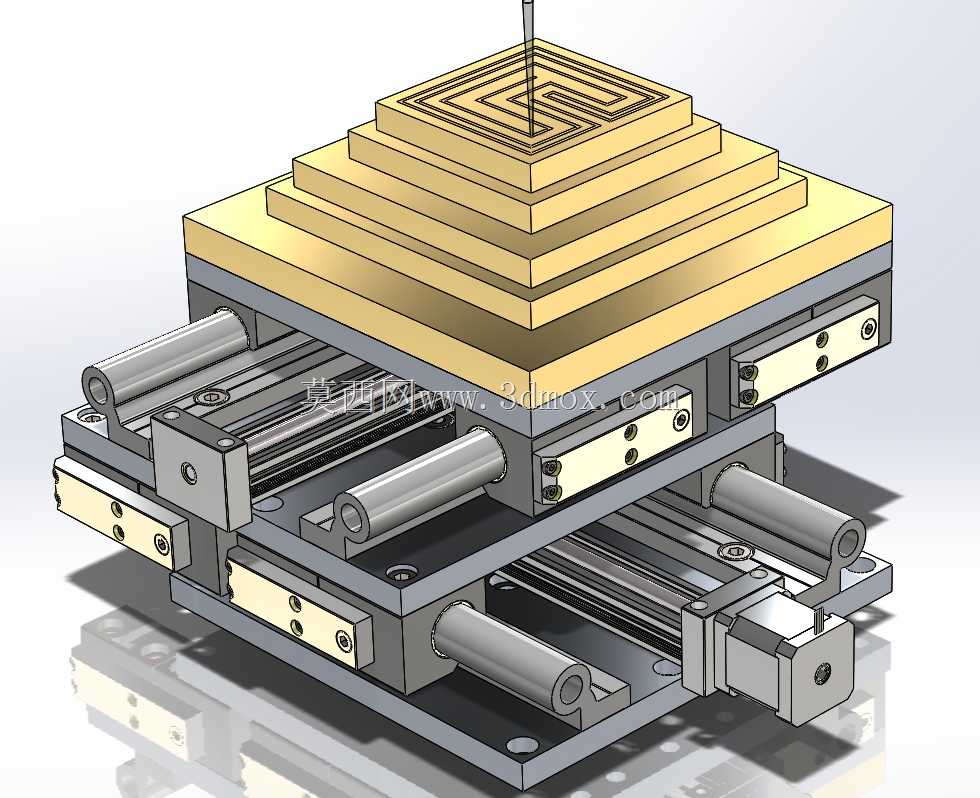

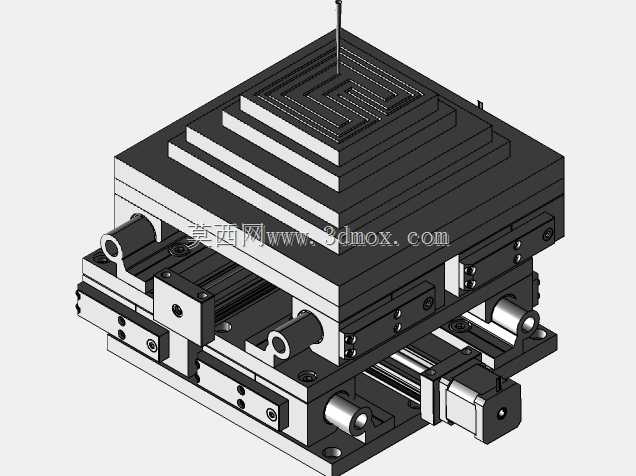

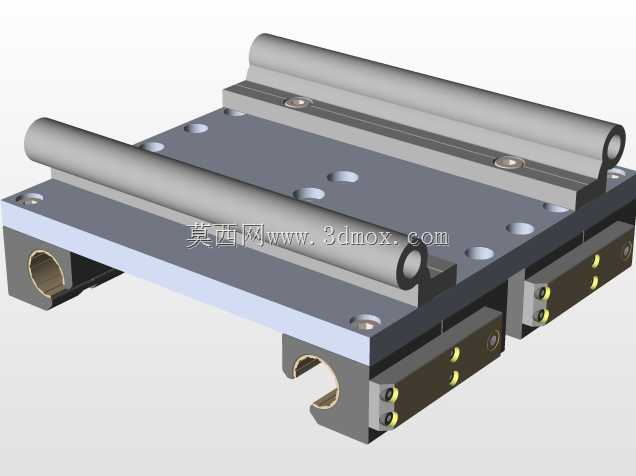

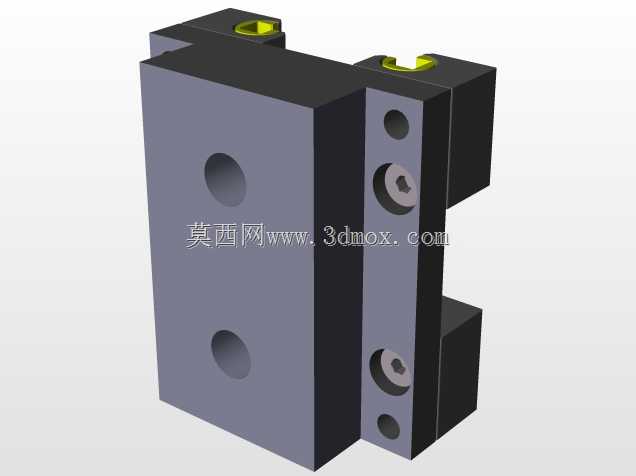

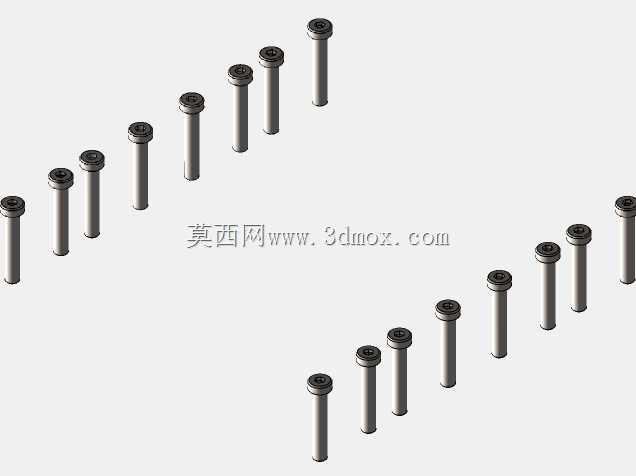

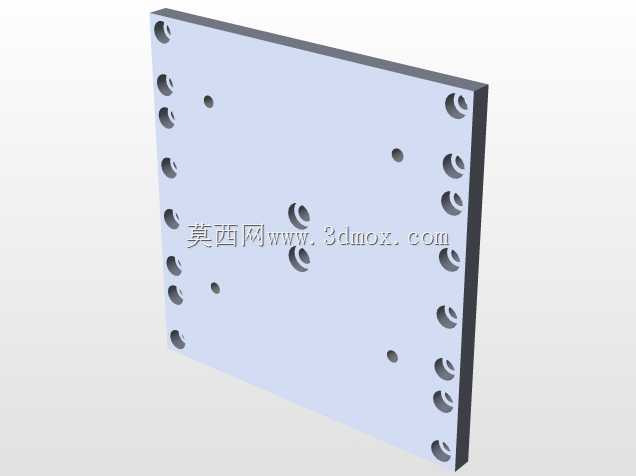

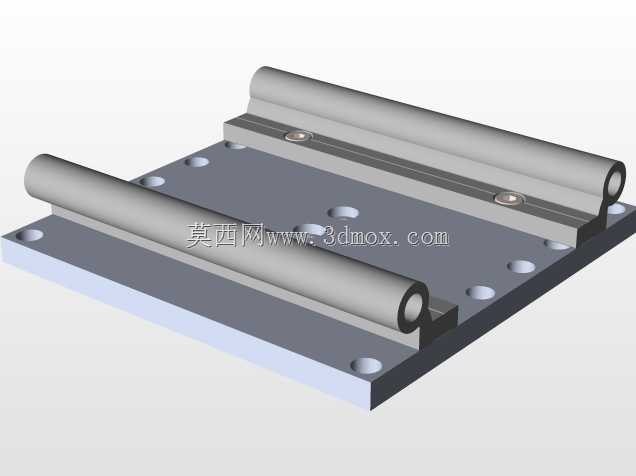

这款双轴线性驱动滑台主要面向精密加工、实验室微操作、小载荷精密点位搬运、微电子组装等对平面定位精度有较高要求的应用场景，可作为小型自动化设备的核心位移执行单元，搭载点胶头、探针、微型焊头、视觉检测镜头等末端执行件，完成平面范围内的精准点位移动与轨迹作业。在实际产线应用中，这类滑台常被集成在桌面式精密装配工位、实验样品扫描平台、微流控芯片操作设备中，依靠稳定的直线传动特性保障重复定位精度，避免传动间隙带来的作业偏差。从功能特性来看，该滑台采用正交叠层的双轴布局，下层轴负责单方向长行程传动，上层轴垂直于下层轴安装，实现平面内XY两个自由度的独立运动控制，每层轴都搭配了低摩擦系数的线性导向结构，配合侧装的驱动单元，将旋转运动转化为平稳的直线输出，运动过程中摩擦阻力小，低速运行无爬行现象，能够适配微米级进给的作业需求。滑台的顶层设置了多层阶梯式的载物安装面，表面预留了规则的走线槽结构，既可以通过阶梯定位结构快速装夹不同尺寸的载具与工件，也能将末端执行件的供电、信号线缆规整嵌入槽内，避免运动过程中线缆拖拽、剐蹭影响运行稳定性。在设计思路上，这款滑台优先兼顾了结构刚性与轻量化需求，主体承载框架采用高强度合金材质加工，导向部件选用耐磨性能优异的免维护线性组件，无需频繁加注润滑脂即可长期保持稳定的传动精度，降低日常运维的工作量；驱动单元与传动部件采用侧置安装布局，尽可能压缩滑台整体的竖向高度，减少设备集成时的竖向空间占用。从安装边界来看，滑台底层设置了规整的安装基准面与固定孔位，可直接通过螺栓固定在设备台面或支架上，安装时仅需保障固定面的平面度公差，即可避免框架变形导致的导向卡滞问题；各轴的行程限位位置预留了传感器安装位，可根据实际作业需求加装原点、限位检测元件，实现运动行程的软、硬双重防护，避免超程运行造成的结构损坏。滑台的各运动部件都做了防松处理，紧固件均采用防松设计，长期往复运行也不会出现部件松动移位的问题，能够适配长时间连续运行的自动化作业工况，在额定载荷范围内可保持长期稳定的定位精度，满足精密作业场景的使用需求。
