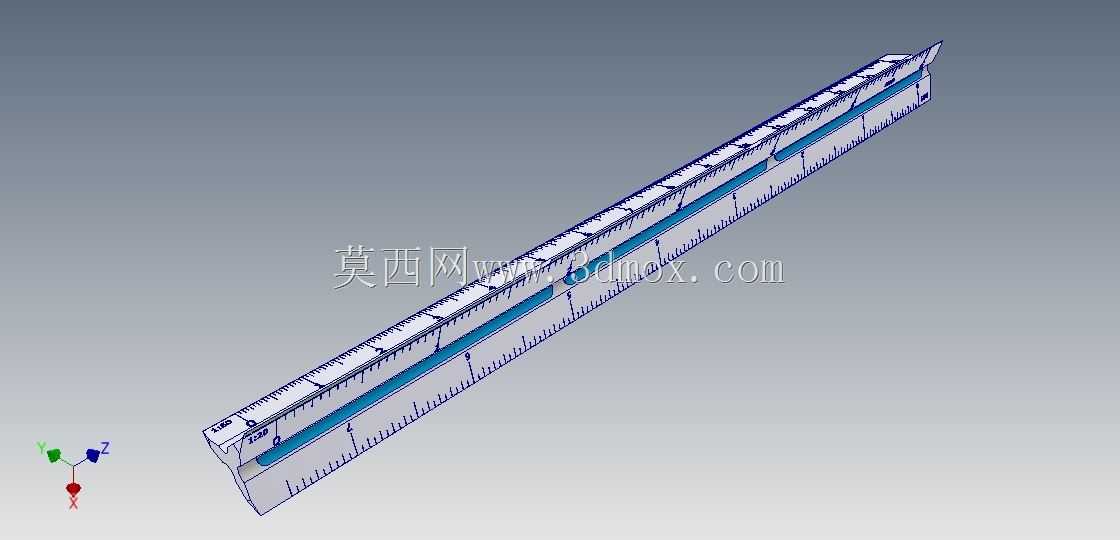

毫米刻度测量直尺三维结构设计

这款毫米刻度尺是机械加工、教学实验、日常尺寸核验场景中最基础也最核心的长度计量器具，其三维结构完整还原了实体直尺的功能细节与形态特征，可用于虚拟装配演示、测量教学课件开发、工装检具方案模拟等多个场景。在机械加工车间的工位旁，这类刻度尺是操作工人快速核对工件毛坯尺寸、划线定位的随手工具；在中小学物理、通用技术课堂上，它是学生建立长度度量概念、完成基础测量实验的必备教具；在产品设计打样阶段，设计师也会借助这类直尺的三维模型完成虚拟场景中的尺寸参照校验，快速确认零部件的相对位置关系。

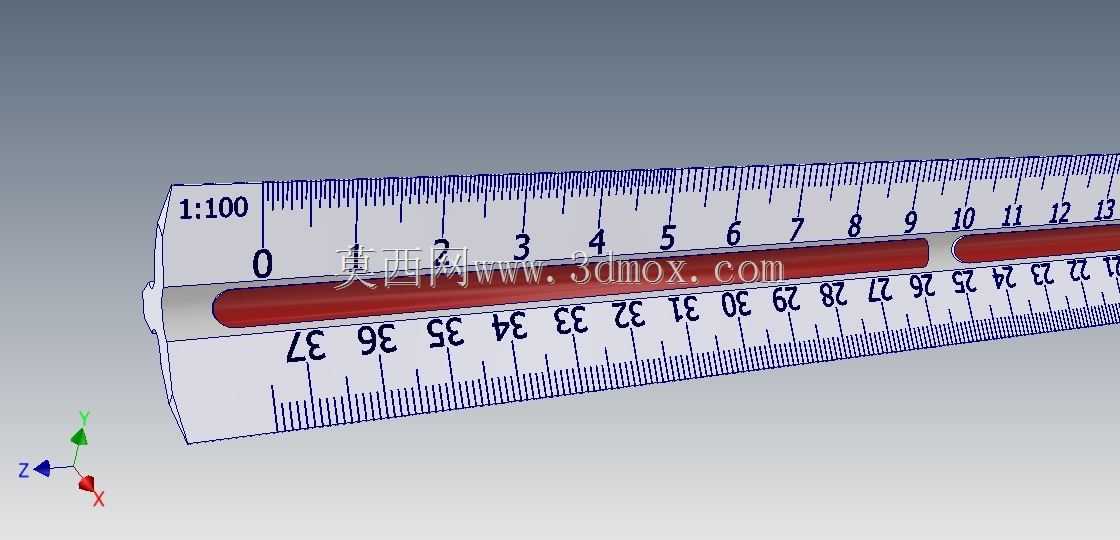

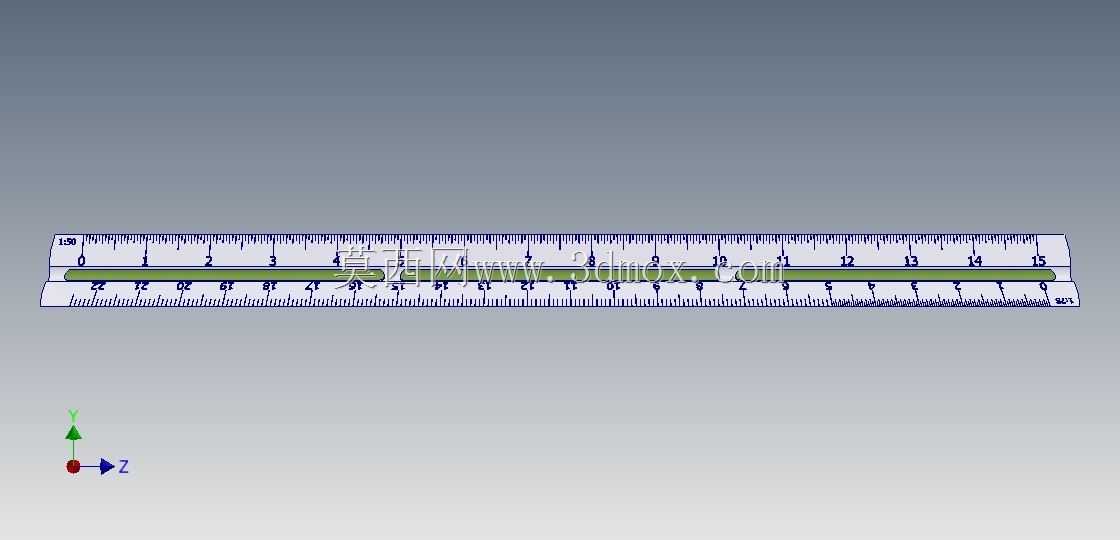

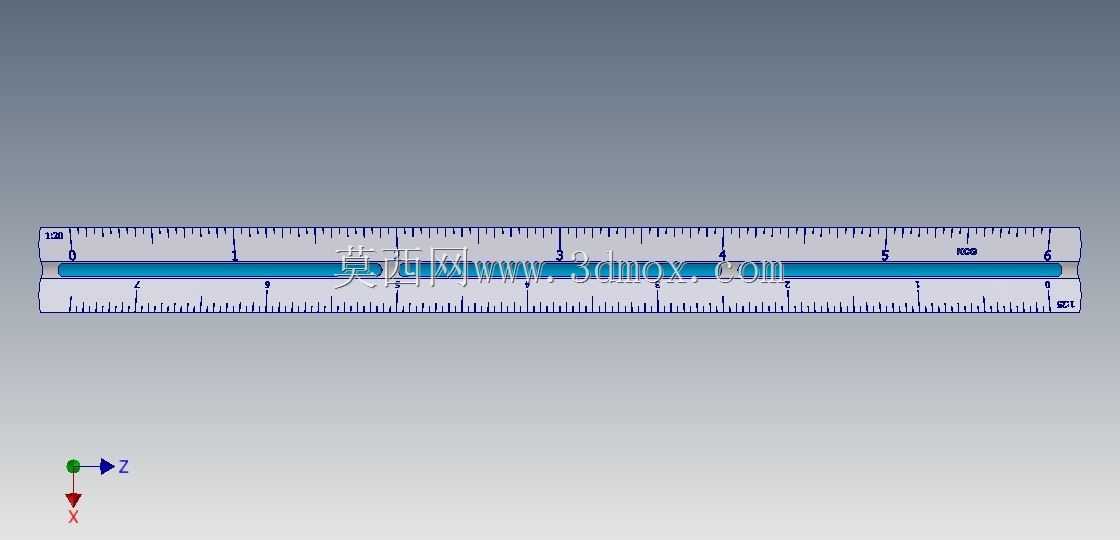

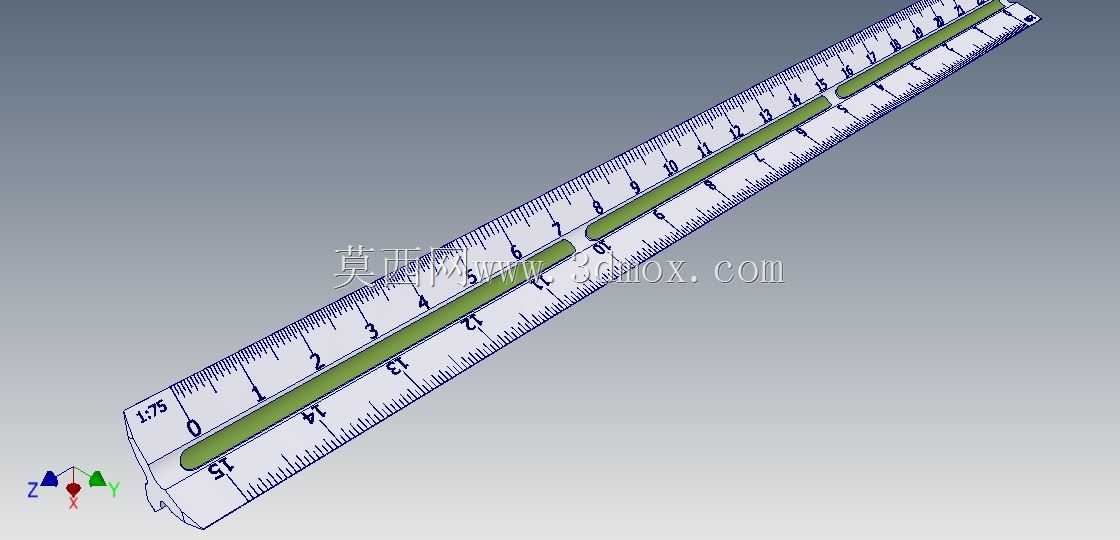

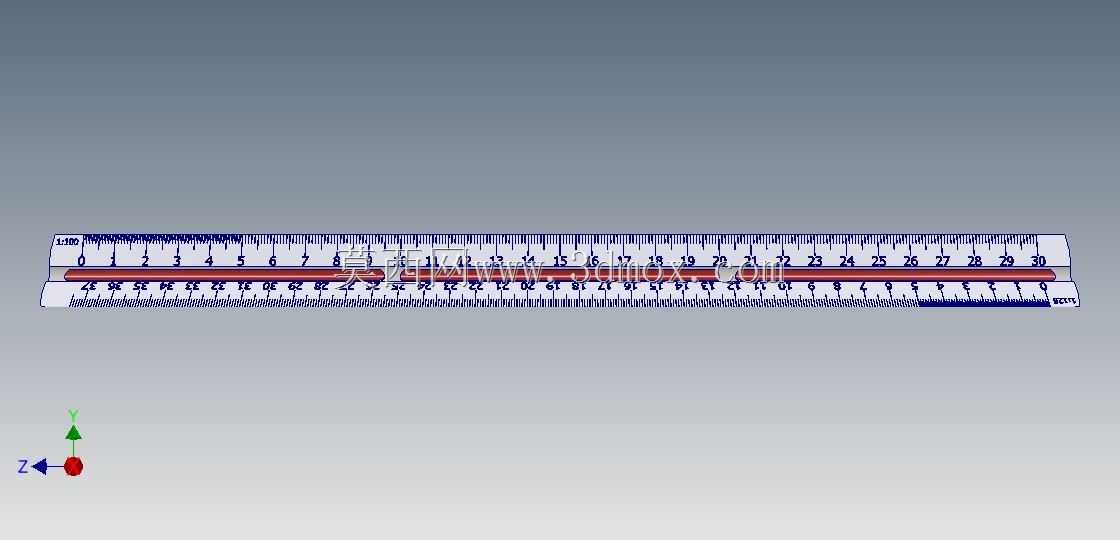

从功能特性来看，该刻度尺采用双面刻度布局，一侧为正向递增的0-13厘米毫米刻度，最小分度值为1mm，满足常规小尺寸工件的高精度测量需求，另一侧为反向递减的刻度，适配特殊工况下的反向测量需求，无需调转尺身即可完成读数，大幅提升测量操作的便捷性。尺身中部设置的水平气泡观察窗，是这款刻度尺区别于普通直尺的核心功能设计，测量时可通过气泡位置快速判断尺身是否处于水平状态，避免因尺身倾斜导致的测量读数偏差，尤其适合在平面度校验、水平划线作业中使用，兼顾了长度测量与水平度快速核验的双重功能。

在设计思路上，这款刻度尺的三维建模严格遵循计量器具的精度规范，刻度线的间距、数字标识的位置、尺身边缘的倒角处理都完全匹配实体量具的生产标准。尺身主体采用薄壁长条形结构，在保证结构刚性的前提下尽可能控制整体重量，方便随身携带与手持操作；边缘做了微小的圆弧倒角处理，避免使用过程中锋利边缘划伤操作人员，同时保证测量边与被测工件表面能够完全贴合，减少测量间隙带来的误差。刻度标识采用凹刻式的结构设计，模拟实体量具上的蚀刻刻度效果，长期使用也不会出现刻度磨损脱落的问题，数字标识的字号大小经过反复调整，保证常规视距下能够快速清晰读数，不会出现辨识困难的情况。

从外形尺寸与安装边界来看，该刻度尺整体为细长条形态，总长度适配150mm量程的常规测量需求，尺身宽度控制在适合单手握持的尺寸范围内，厚度较薄，能够伸入狭小的缝隙空间完成内部尺寸测量。尺身两端的端盖结构做了圆弧过渡处理，既能够保护尺身端部的刻度不受磕碰磨损，也避免了尖锐边角带来的安全隐患。中部的水平气泡组件嵌入尺身内部，与尺身表面保持齐平，不会额外增加尺身厚度，也不会在测量时与被测表面产生干涉，保证尺身能够完全平放在被测平面上，确保测量结果的准确性。
