INSIZE款机械式游标卡尺精细建模

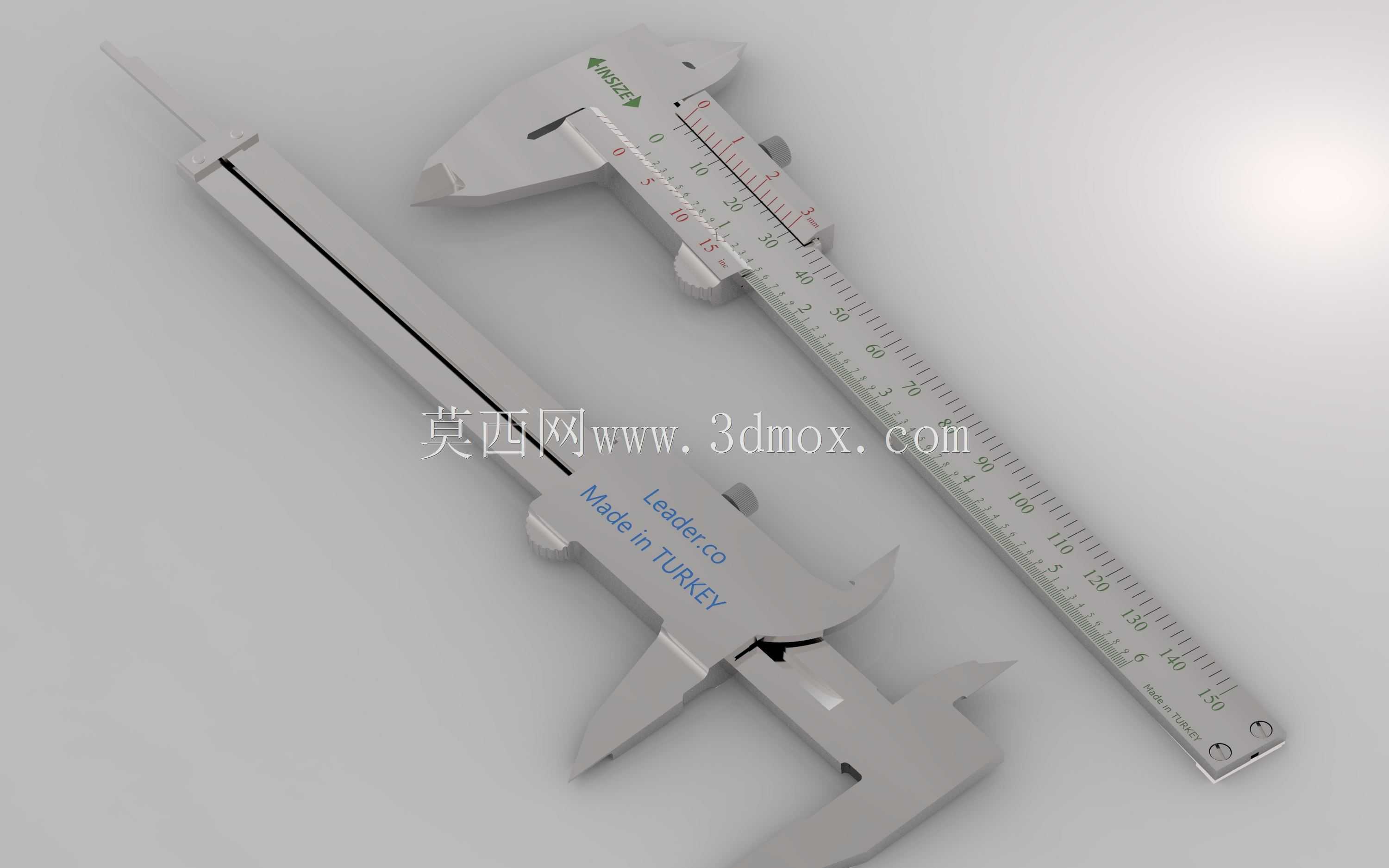

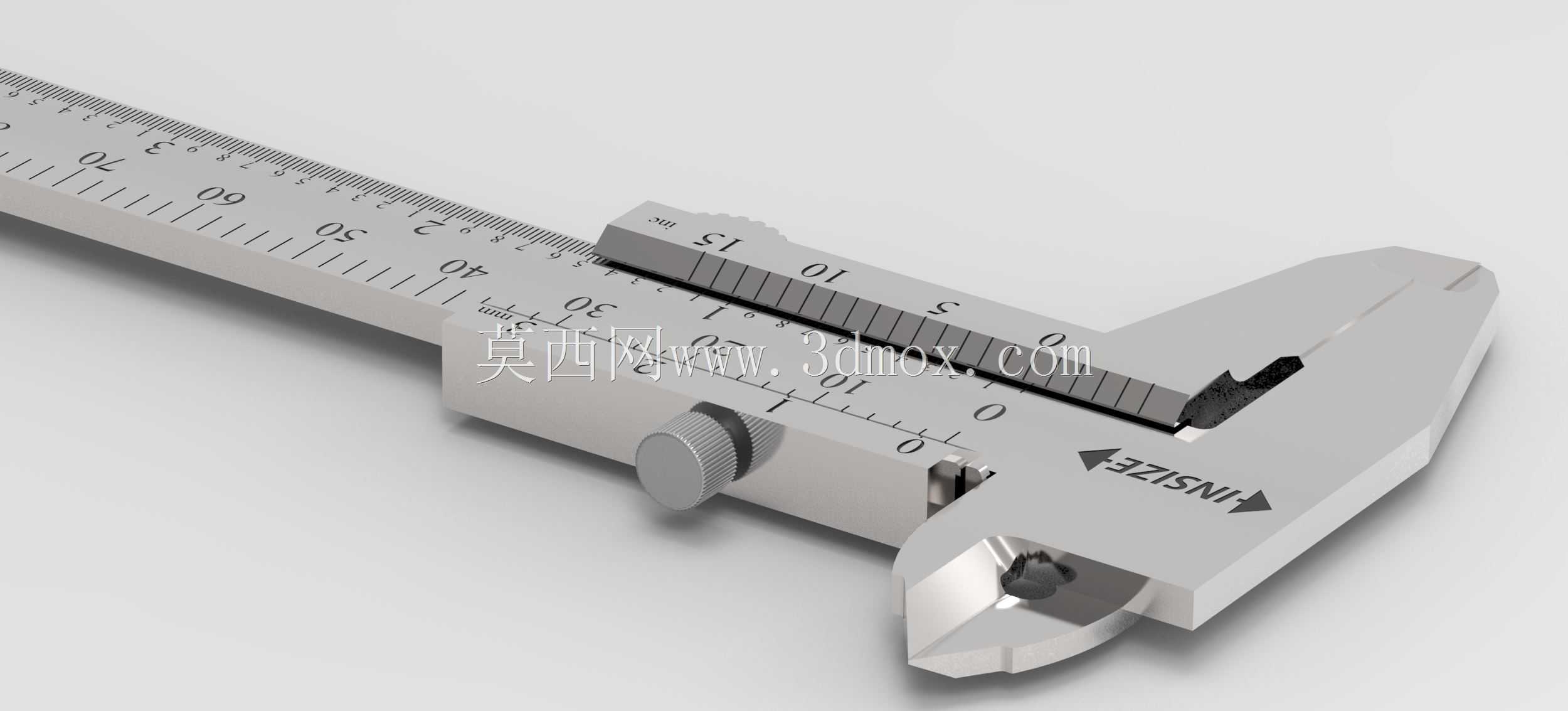

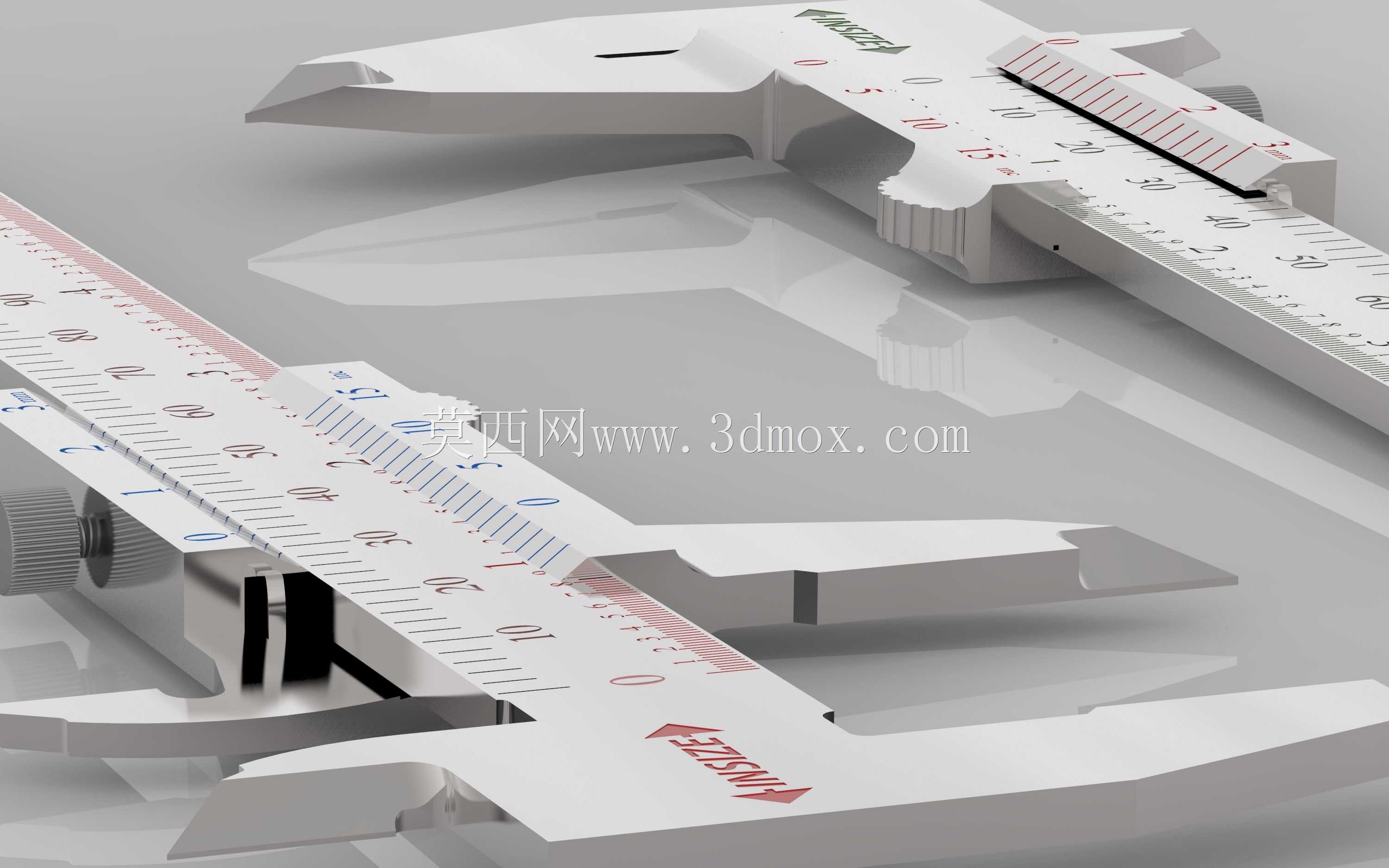

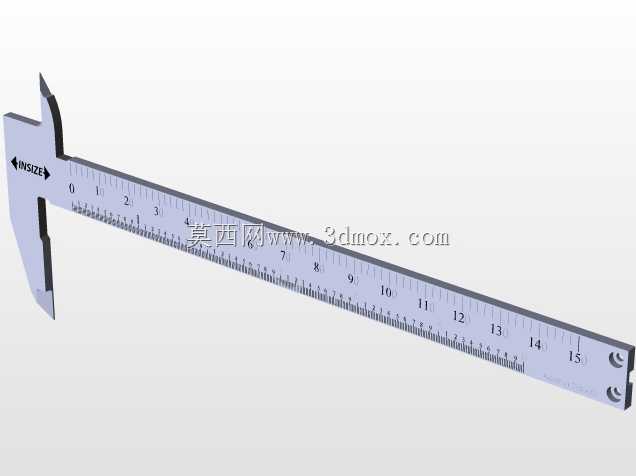

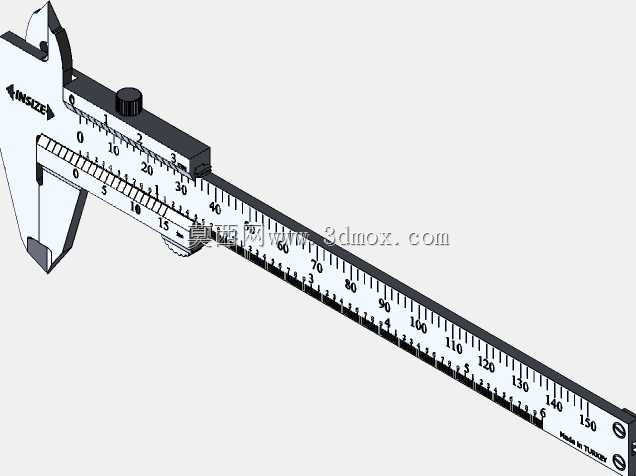

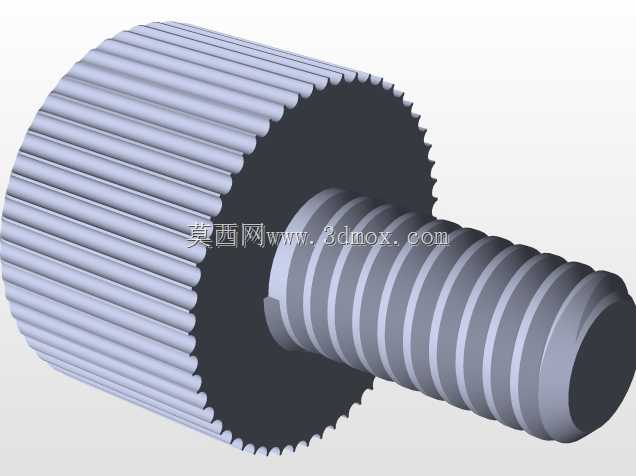

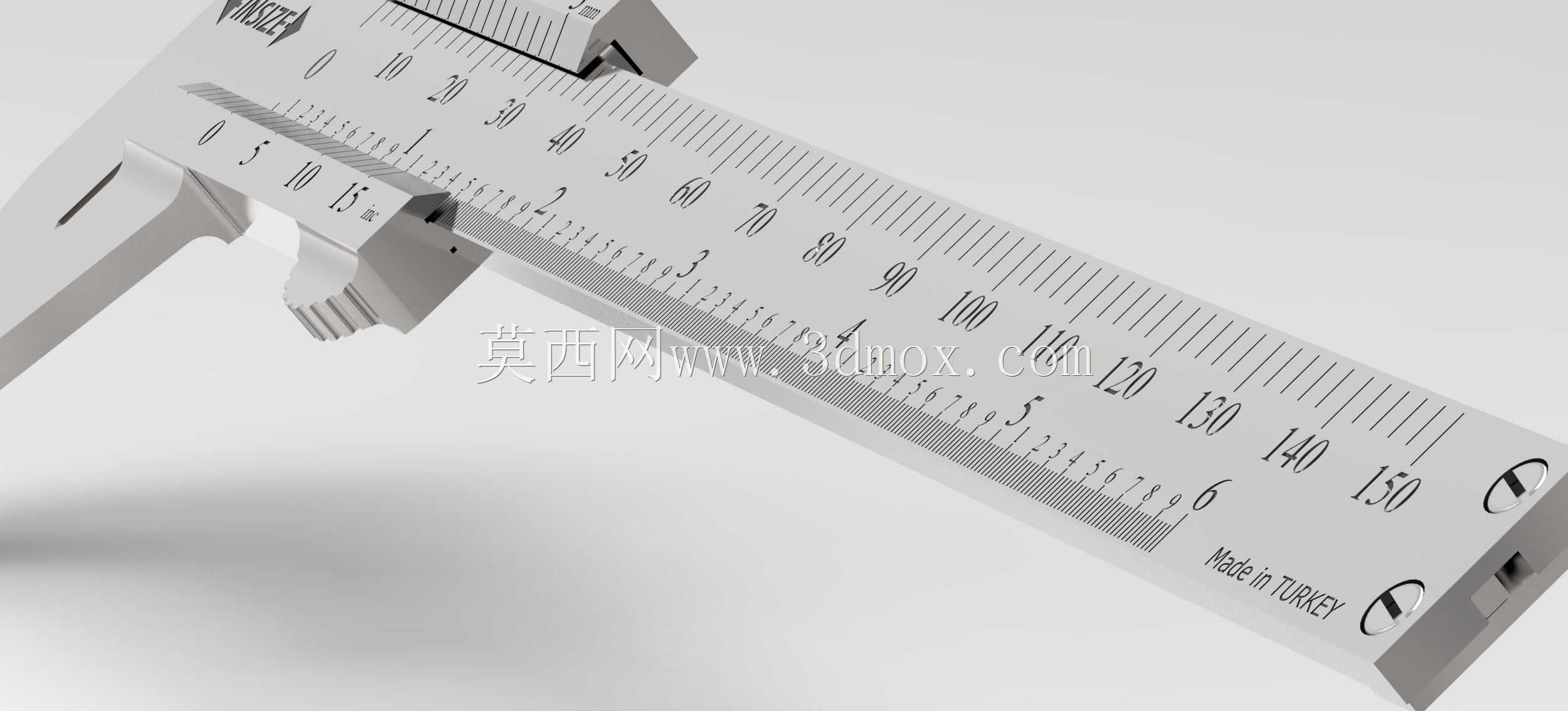

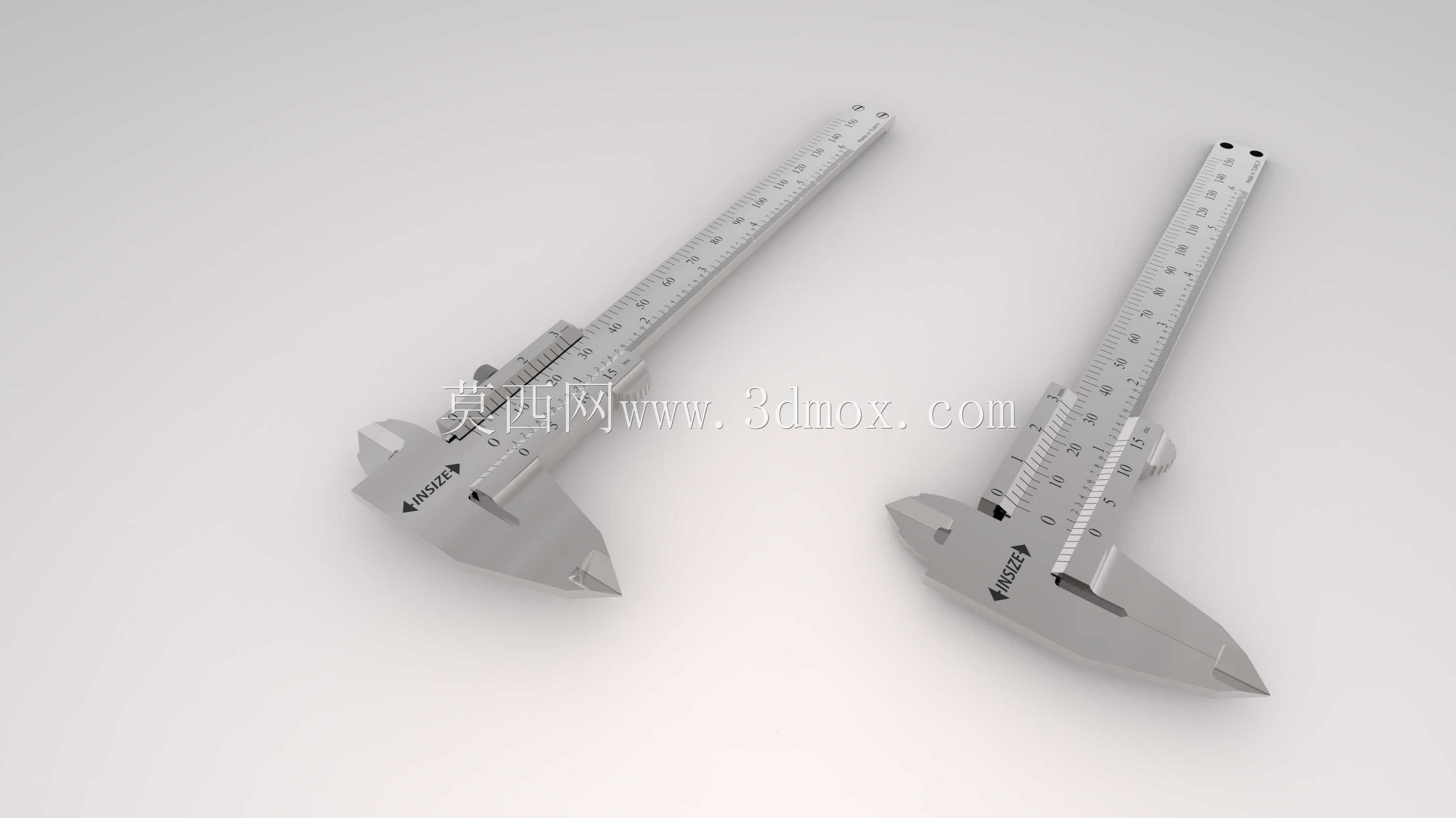

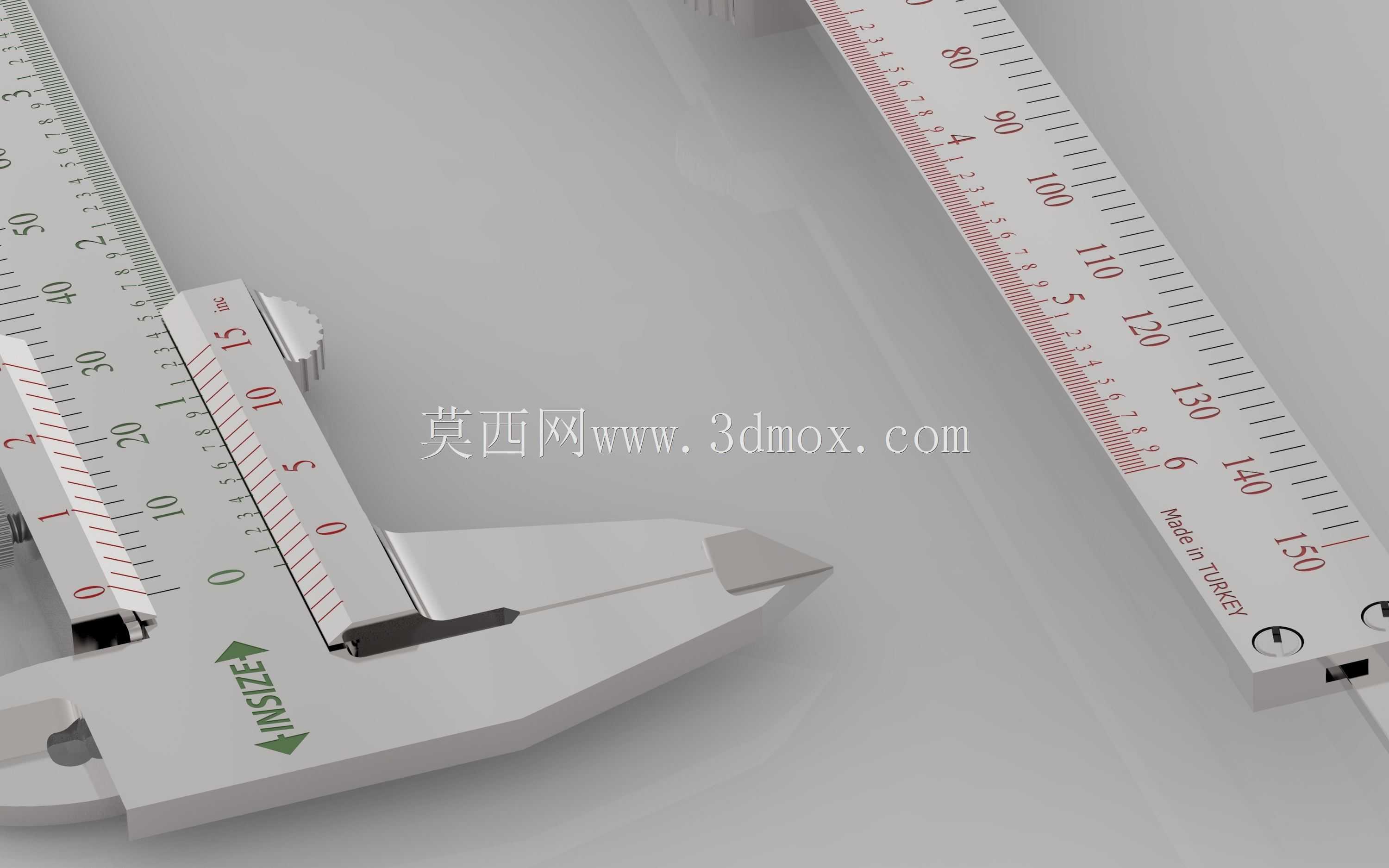

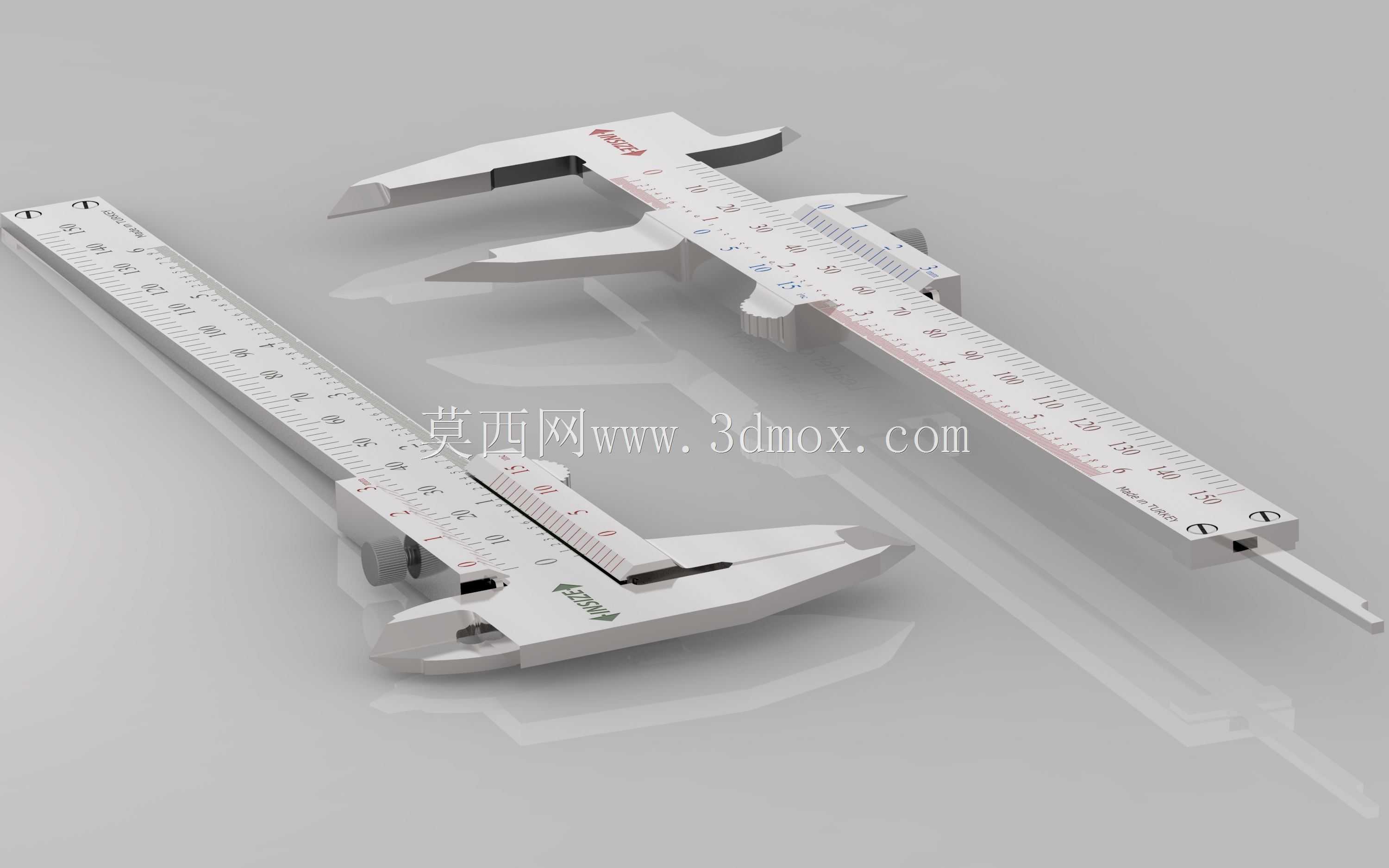

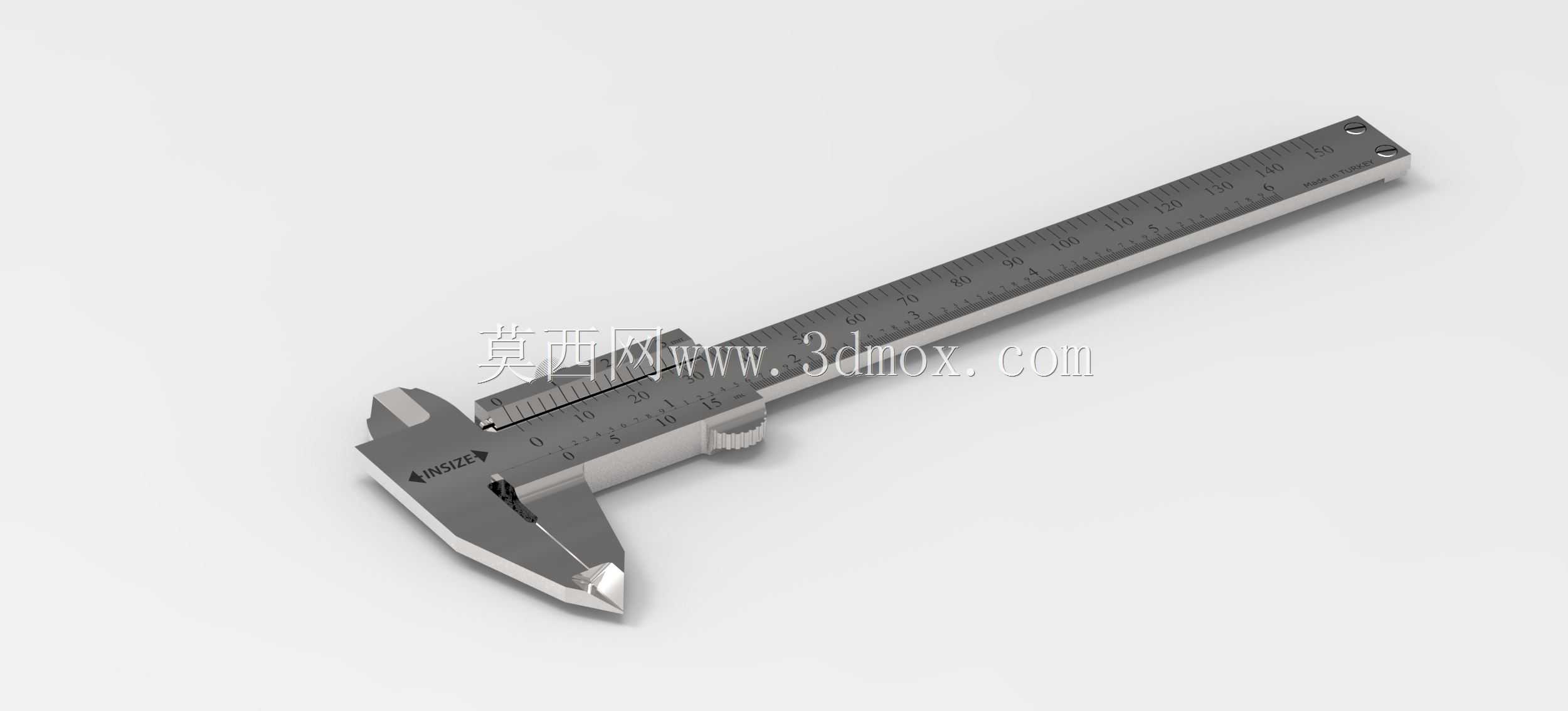

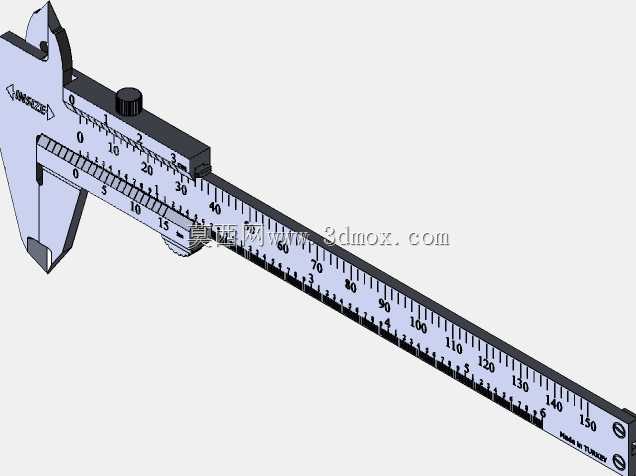

这款游标卡尺是机械加工、五金装配、质检环节中应用极为广泛的接触式长度测量器具，覆盖从普通机加工车间的工序尺寸核验、装配现场的零件配合间隙检测，到维修作业中的工件尺寸复核、教学场景中的测量实操演示等多元场景，是一线作业人员手边不可或缺的基础测量工具。不同于数显卡尺依赖电池供电的特性，这款机械式游标卡尺依靠尺身与游标的刻度差实现精度读数，无需担心供电中断影响作业，在油污、粉尘较多的恶劣车间环境下也能保持稳定的测量性能，日常维护仅需做好尺身清洁与滑动面润滑即可长期使用。模型还原的是开口状态下的卡尺结构，完整复刻了产品的核心功能部件：包含带固定量爪的主尺身、可沿尺身滑动的游标框架、用于固定游标位置的锁紧螺钉、带动游标微调的滚轮结构，以及内外测量爪、深度测量杆的完整形态，量爪的测量刃口做了符合实物的窄边处理，可满足狭小位置的尺寸测量需求。设计过程中严格遵循实物的尺寸比例，主尺刻度覆盖0到150mm的常规测量量程，游标分度值对应0.02mm的常用测量精度，尺身整体宽度、厚度都参照实物的握持手感做了还原，滑动部分的配合间隙做了符合实际装配公差的预留，既还原了卡尺滑动顺畅的使用状态，也避免了模型出现结构干涉的问题。安装与使用边界上，这款卡尺属于手持便携式量具，无需固定安装即可直接使用，测量时需保证量爪与被测工件表面垂直，内尺寸测量时要让量爪在工件内孔中找到最大直径位置再读数，深度测量时需将尺身端面紧贴被测工件的基准平面，才能保证测量数值的准确性；日常存放时要避免尺身与其他硬物磕碰划伤刻度面与测量刃口，长期存放需在金属表面涂抹薄层防锈油避免锈蚀，保证测量精度的长期稳定。模型完整还原了卡尺的金属质感与结构细节，尺身的品牌标识、刻度线的排布、锁紧螺钉的滚花纹理、微调滚轮的防滑纹路都做了细致呈现，可用于机械测量教学演示、车间工位的工具展示动画、五金工具类产品的宣传素材制作等场景，能够直观展现机械式游标卡尺的结构特点与使用形态。
