达芬奇设计复古扭力投石作战装置

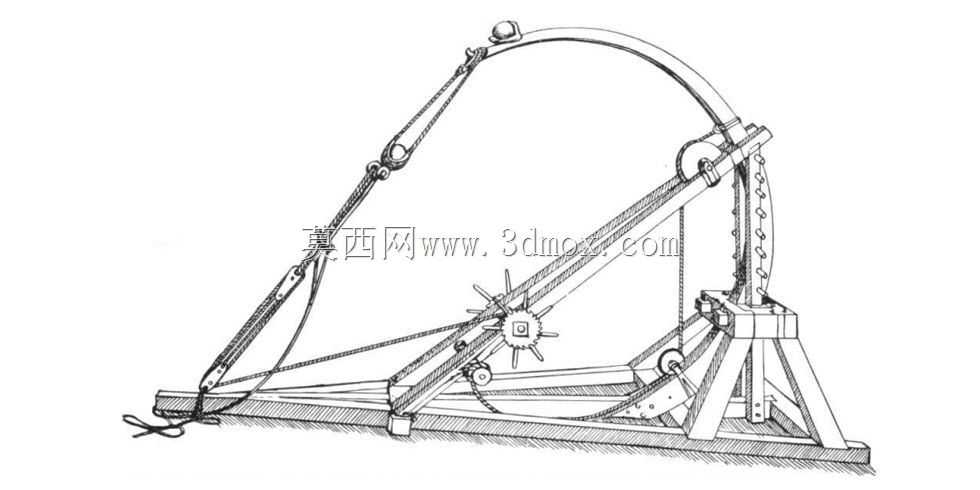

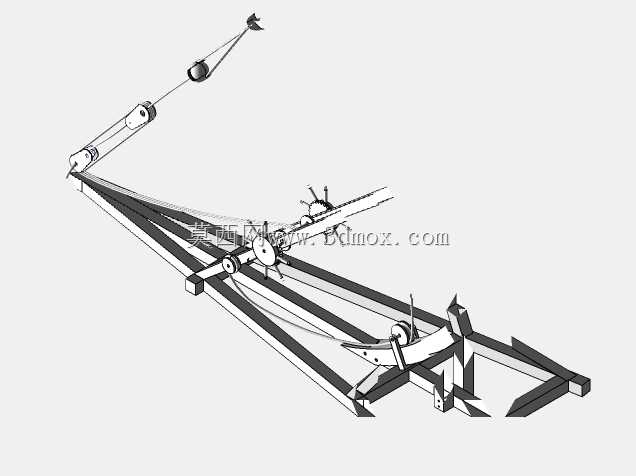

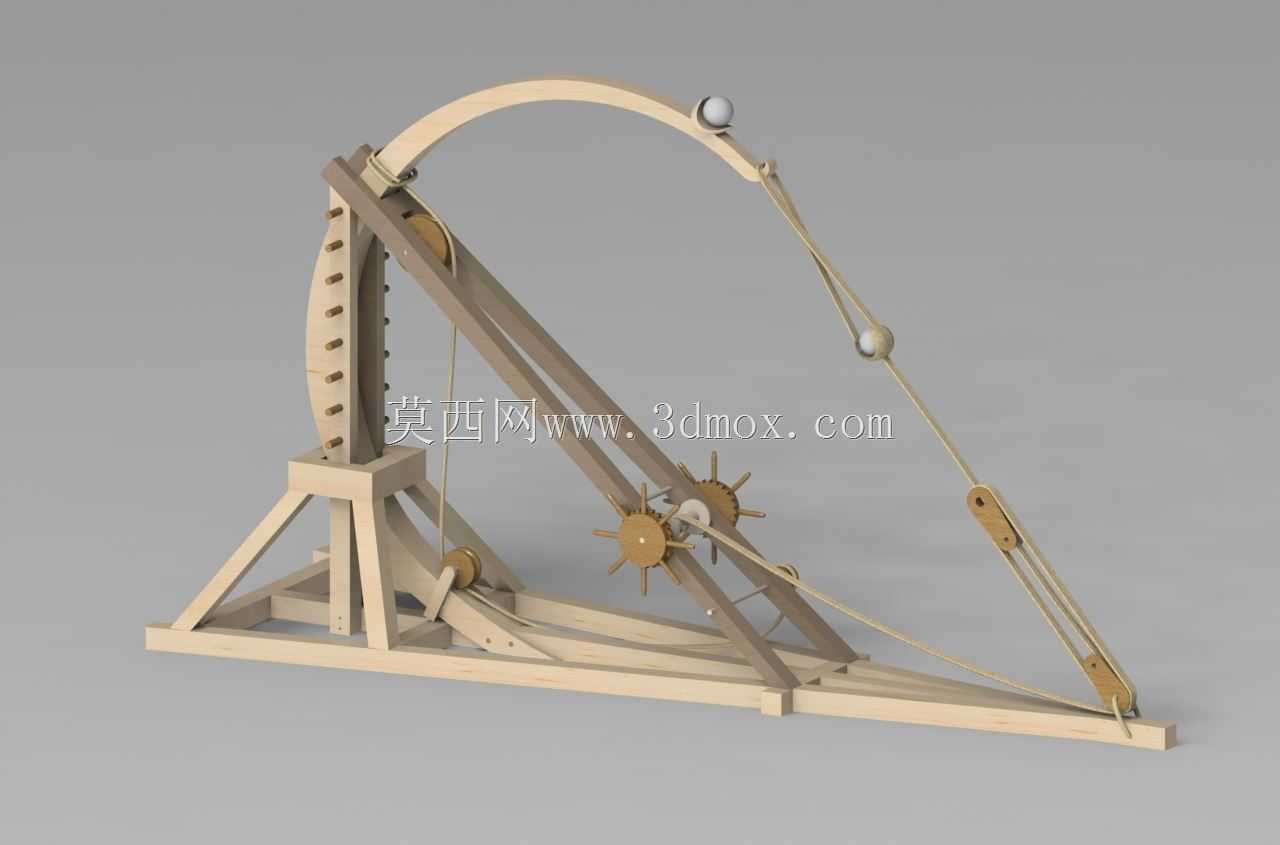

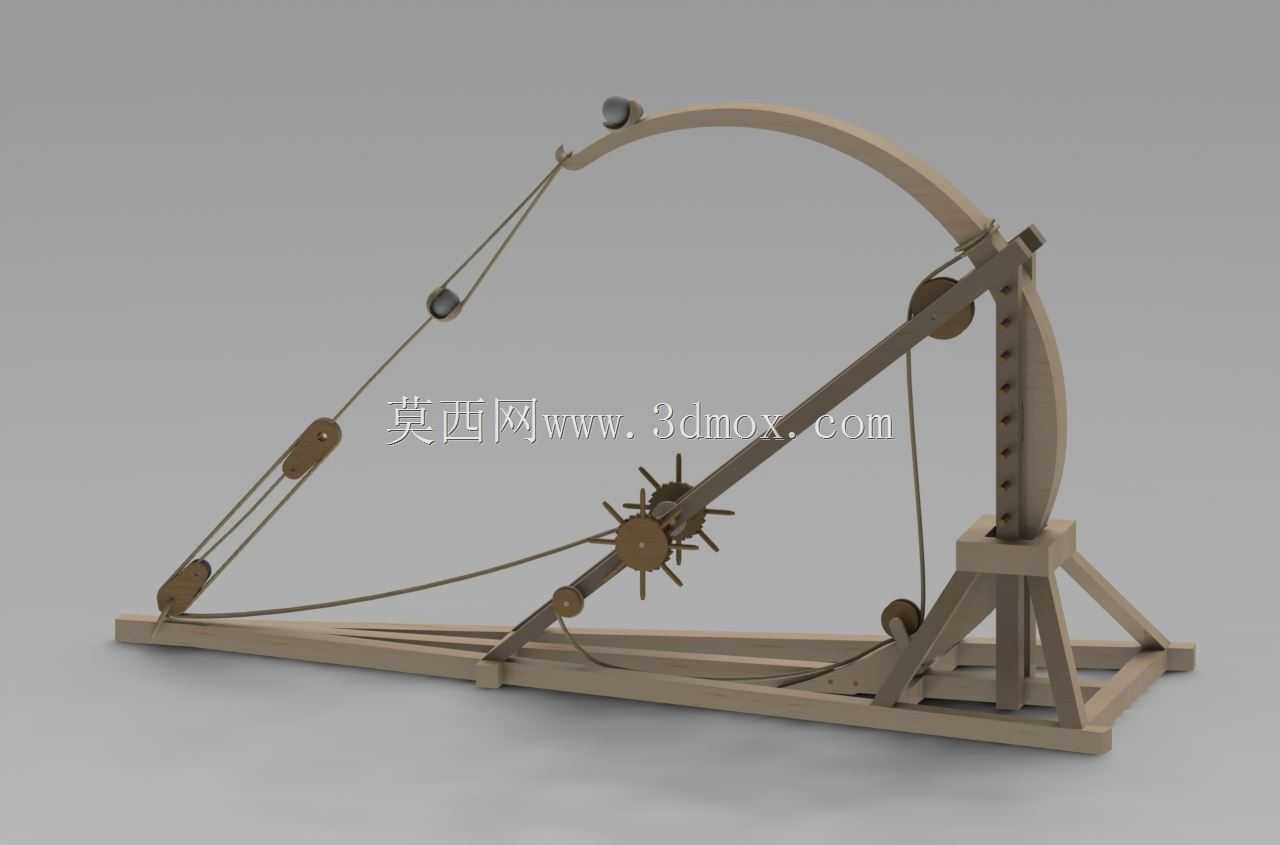

该装置复刻自达芬奇手稿中的远程投射作战器械设计，核心应用场景聚焦于古代城池攻坚、阵地防御作战中的远程火力覆盖环节，可通过蓄力机构将石弹、燃弹等投射物远距离抛射至敌方阵地，实现破坏防御工事、打击集群作战单位的战术目的，同时该结构也可作为古典机械复原展品，应用于科技馆机械原理展示、历史文化主题展陈场景，直观展现早期机械设计中力的传导与蓄力释放逻辑。从功能特性来看，该装置采用复合滑轮组配合弧形蓄力臂的结构设计，区别于传统配重式投石机的重力释放逻辑，通过多组定滑轮改变绳索施力方向，搭配棘轮绞盘机构完成蓄力锁止，操作人员转动侧方手轮即可通过齿轮传动逐步拉紧连接抛射臂的牵引绳索，将拉力逐步蓄积在弧形弹性臂与张紧的绳索结构中，待锁止机构释放后，抛射臂沿弧形导轨快速摆动至端点位置，将承载的投射物沿预设弹道抛出，整套传动结构通过多组滑轮降低了单人操作的施力门槛，同时棘轮锁止结构可实现蓄力过程的分步停留，操作人员可根据投射距离需求调整蓄力幅度，灵活控制投射物的落点范围。从设计思路来看，整套装置完全采用木质构件搭配绳索、金属枢轴实现功能落地，底部采用长条形梯形木质底架作为承载基础，支架与底架之间采用斜向撑杆形成三角稳定结构，可承受抛射瞬间的巨大后坐力，避免装置移位或结构散架；弧形导向轨沿抛射臂的摆动轨迹设置，表面预留多档定位孔位，可通过调整抛射臂的初始停止位置改变抛射仰角，适配不同射程的投射需求；所有滑轮均采用木质轮毂搭配金属枢轴的结构，在降低绳索滑动摩擦阻力的同时，保证了构件在户外复杂环境下的耐用性，整套结构未采用复杂的金属锻造构件，完全适配古代手工业的加工能力，可实现快速就地加工组装。从安装边界与尺寸适配来看，整套装置底架长度约为整体高度的1.2倍，宽度约为高度的三分之一，安装时仅需选择平整硬质地面放置即可，无需额外的地基固定结构，底架两端可根据后坐力需求临时压载重物进一步提升稳定性；装置的操作区域集中在侧方绞盘位置，预留的单人操作空间仅需1.5米见方即可完成整套蓄力、瞄准、发射操作，阵地部署时可多台装置并排布置，相邻装置预留0.8米间隔即可避免操作干涉，适合在城墙顶面、野战阵地等有限空间内部署多台形成投射火力网。
