复古臂板式铁路信号机结构设计

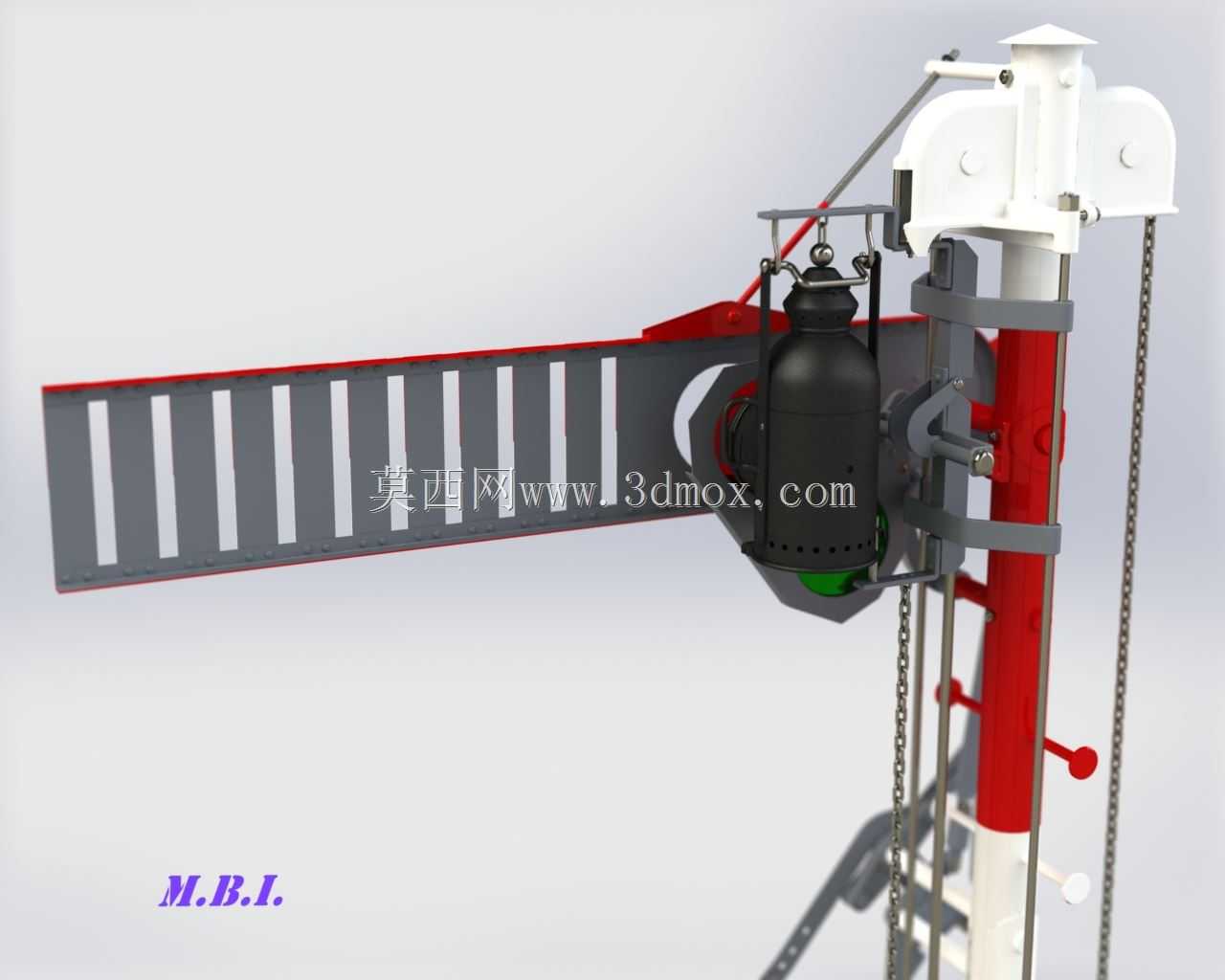

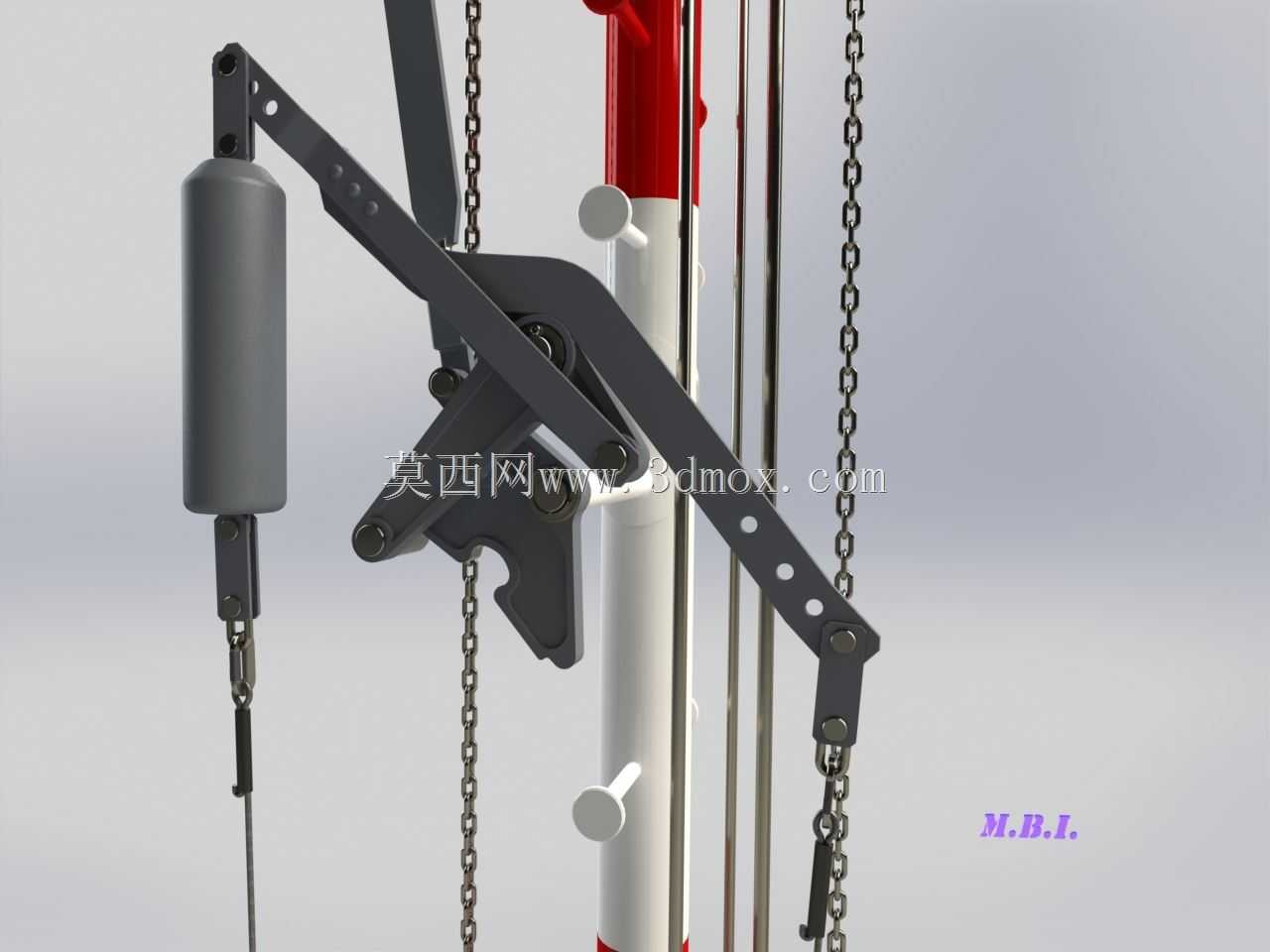

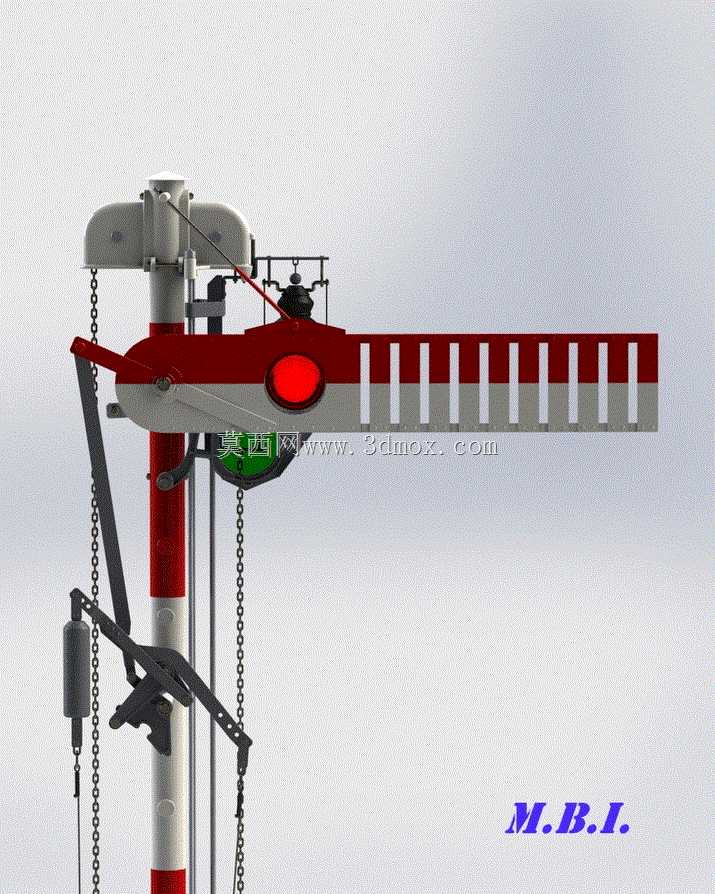

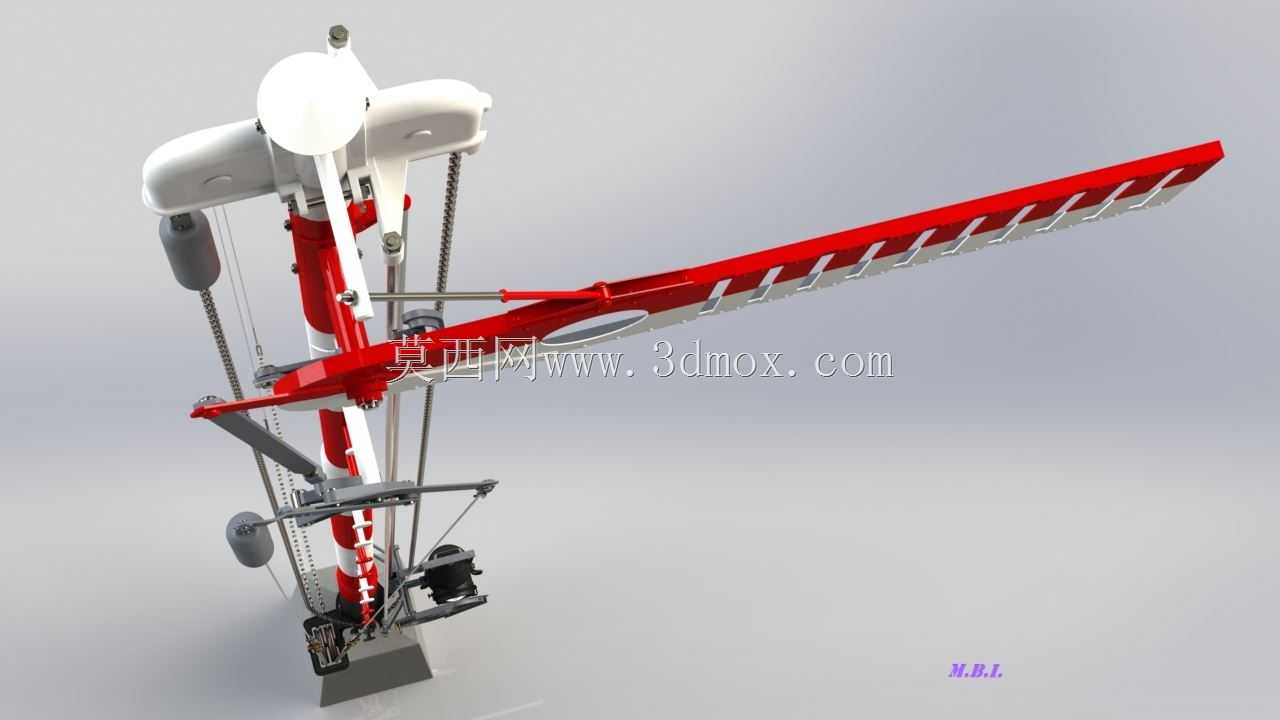

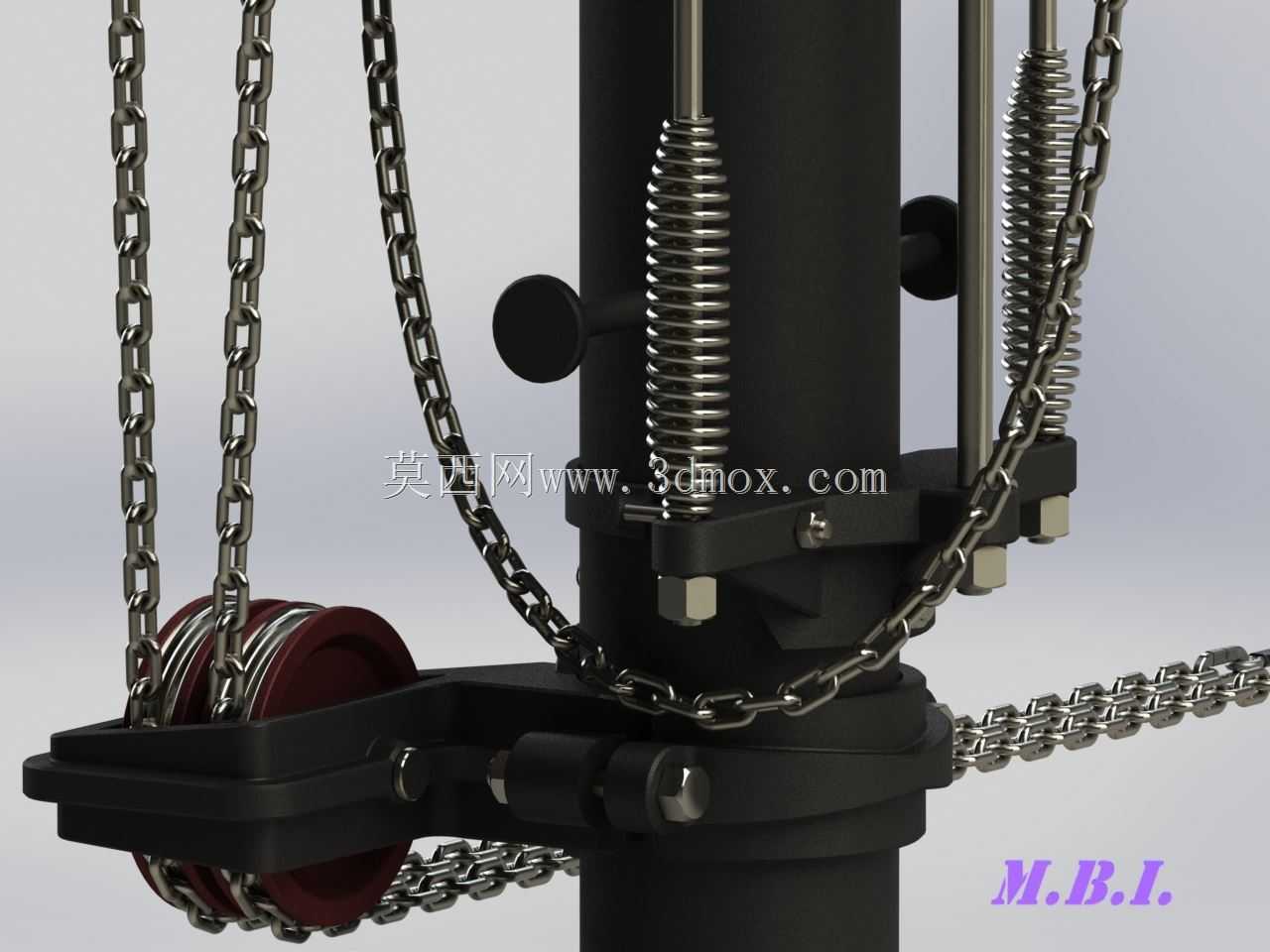

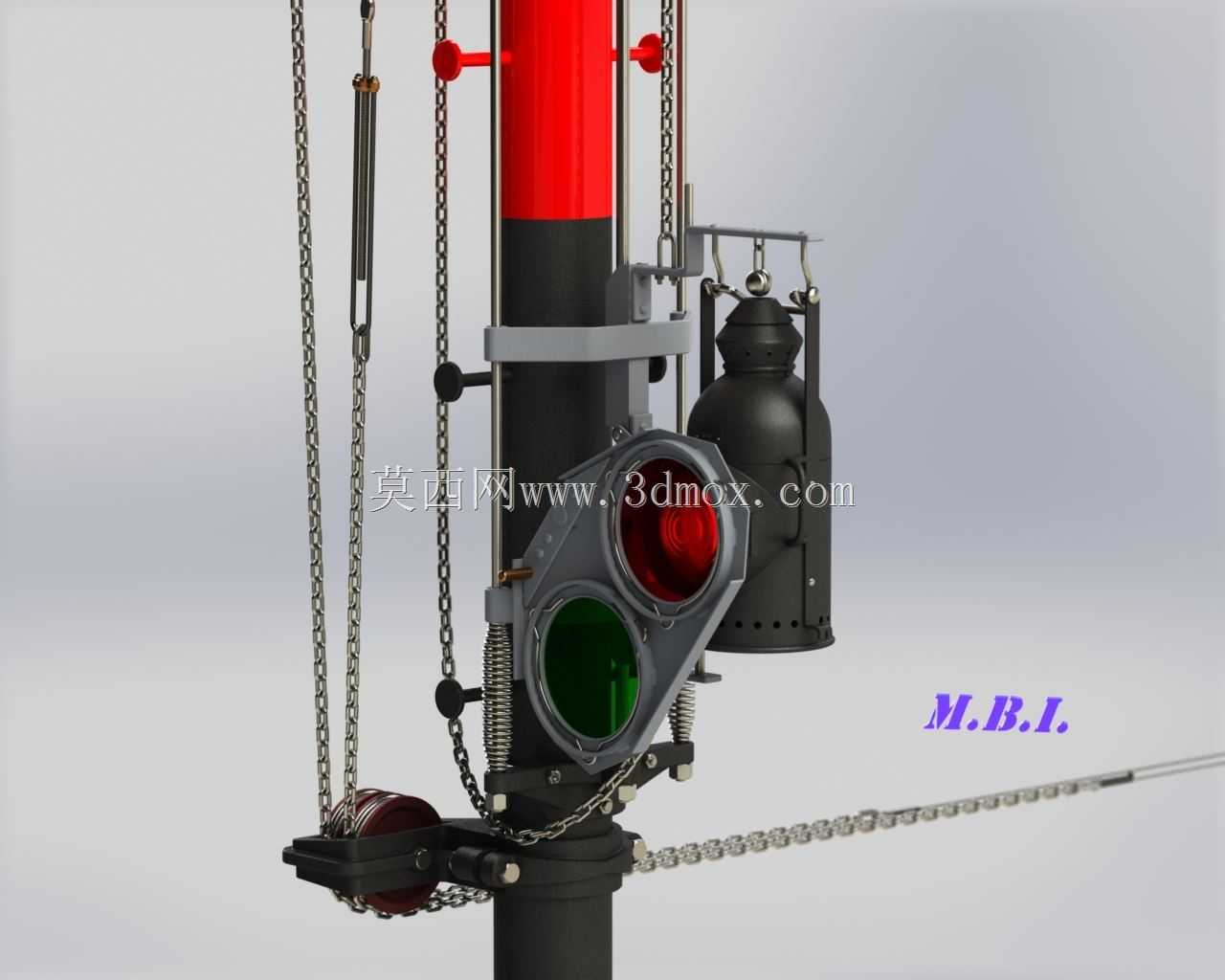

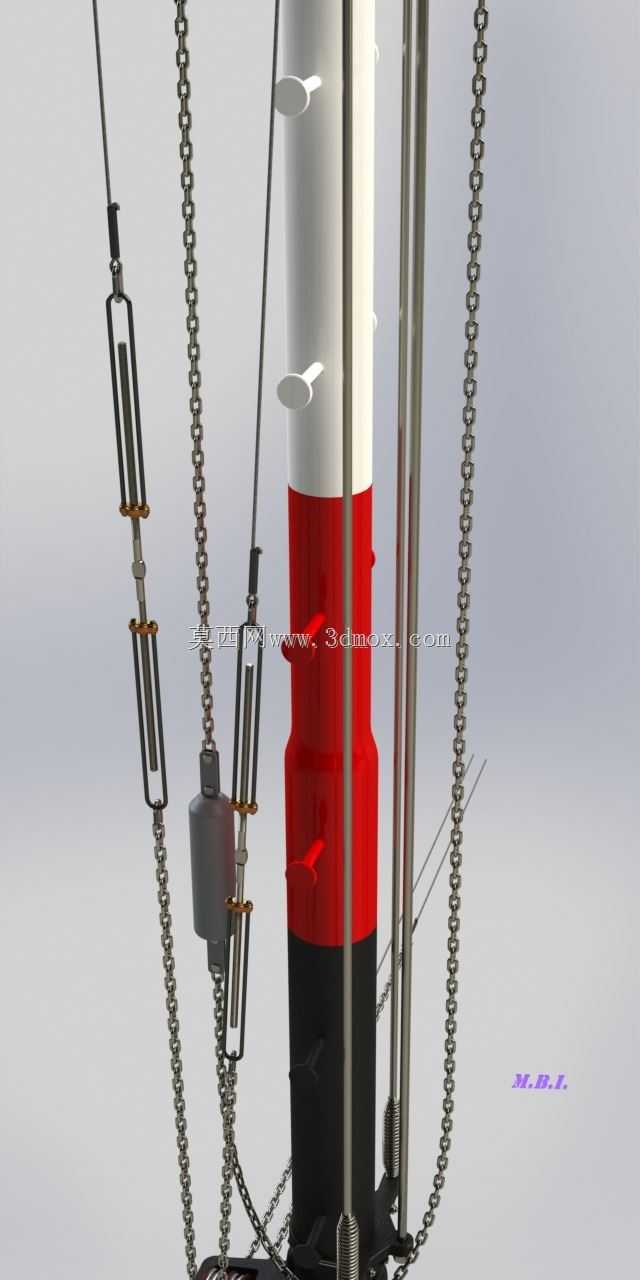

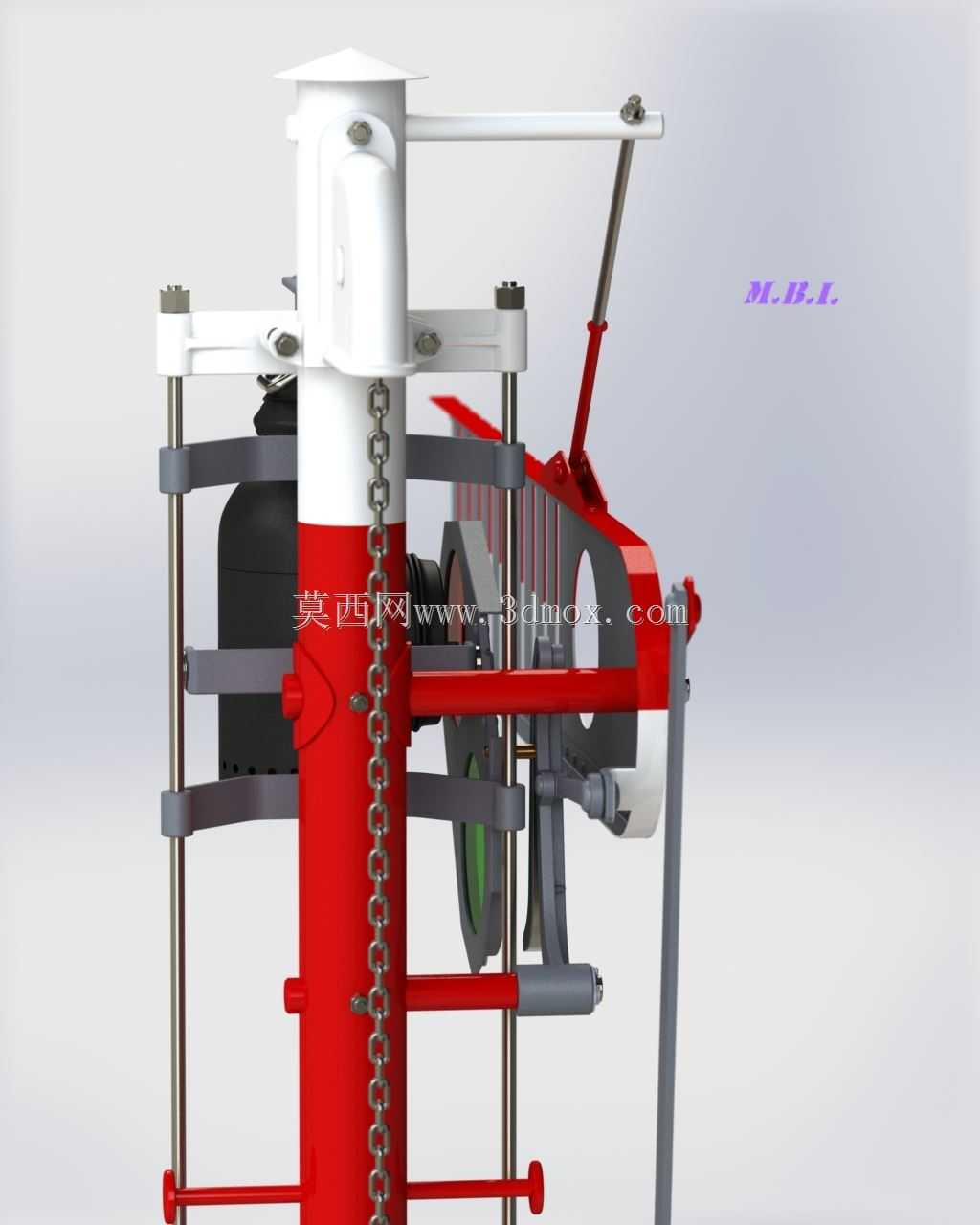

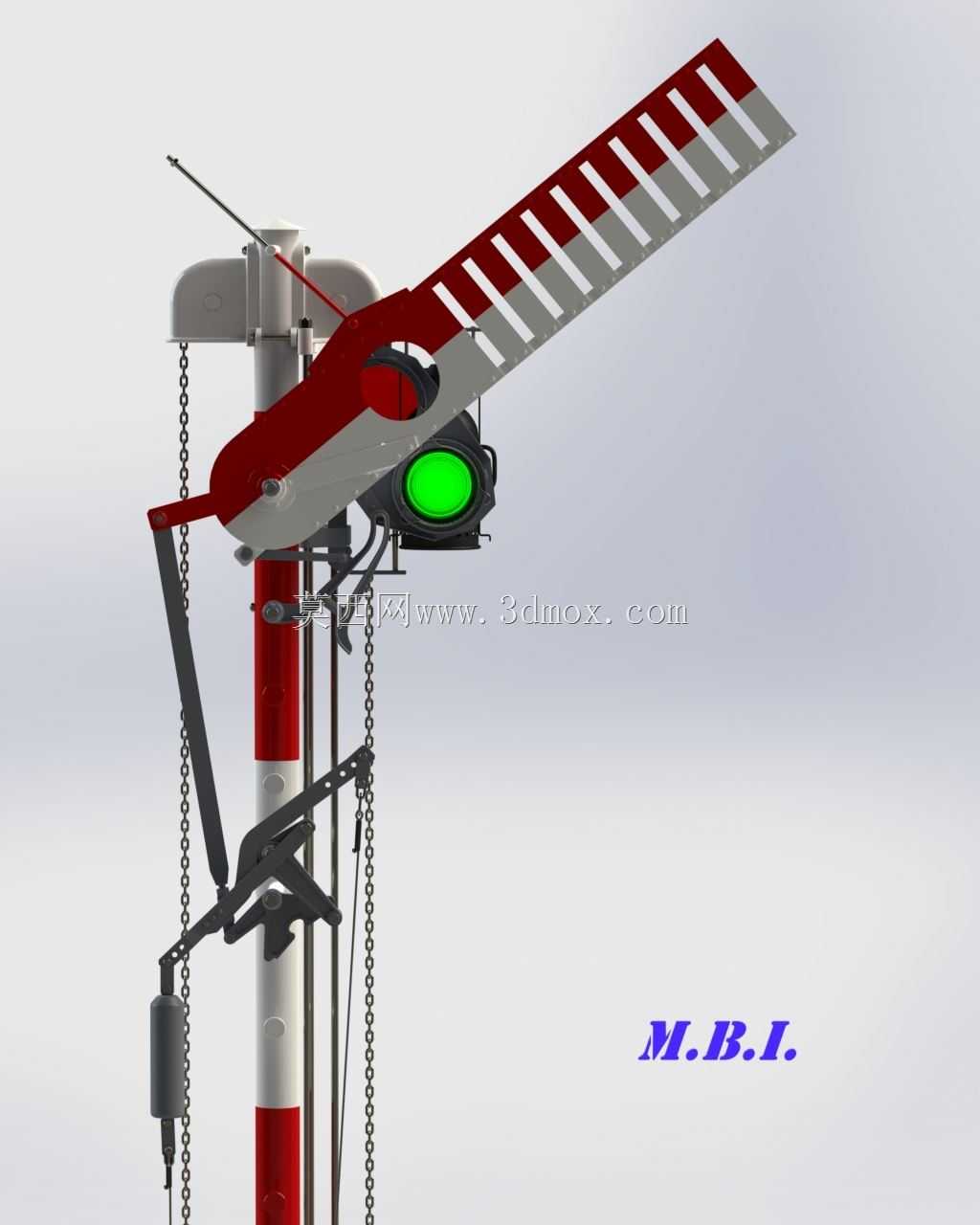

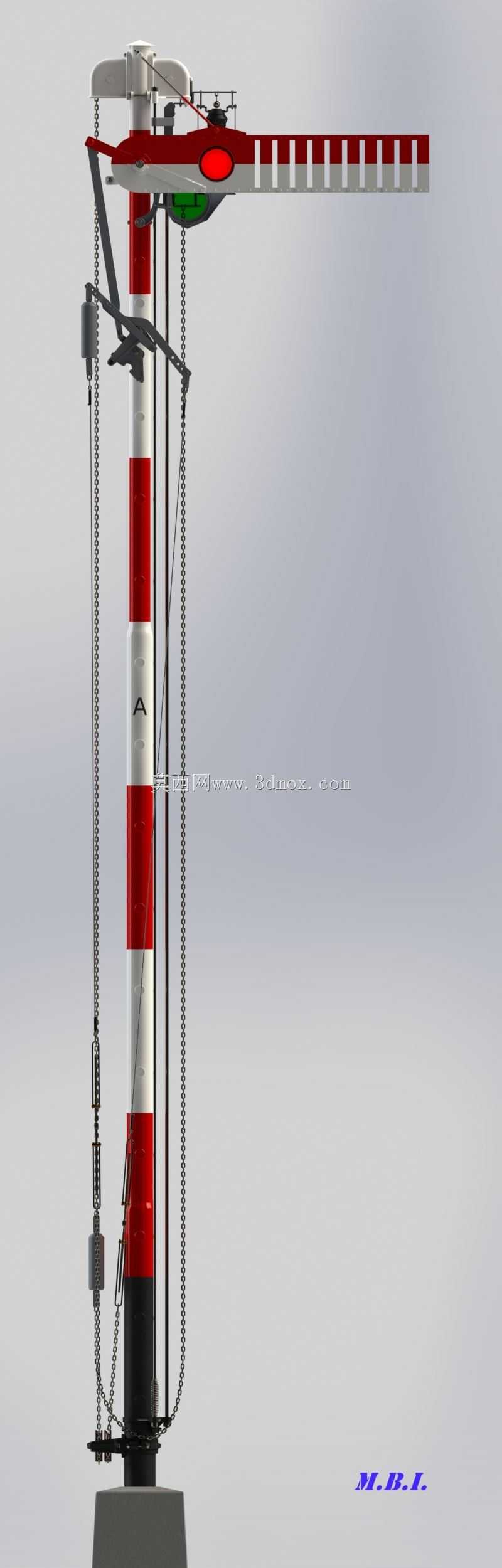

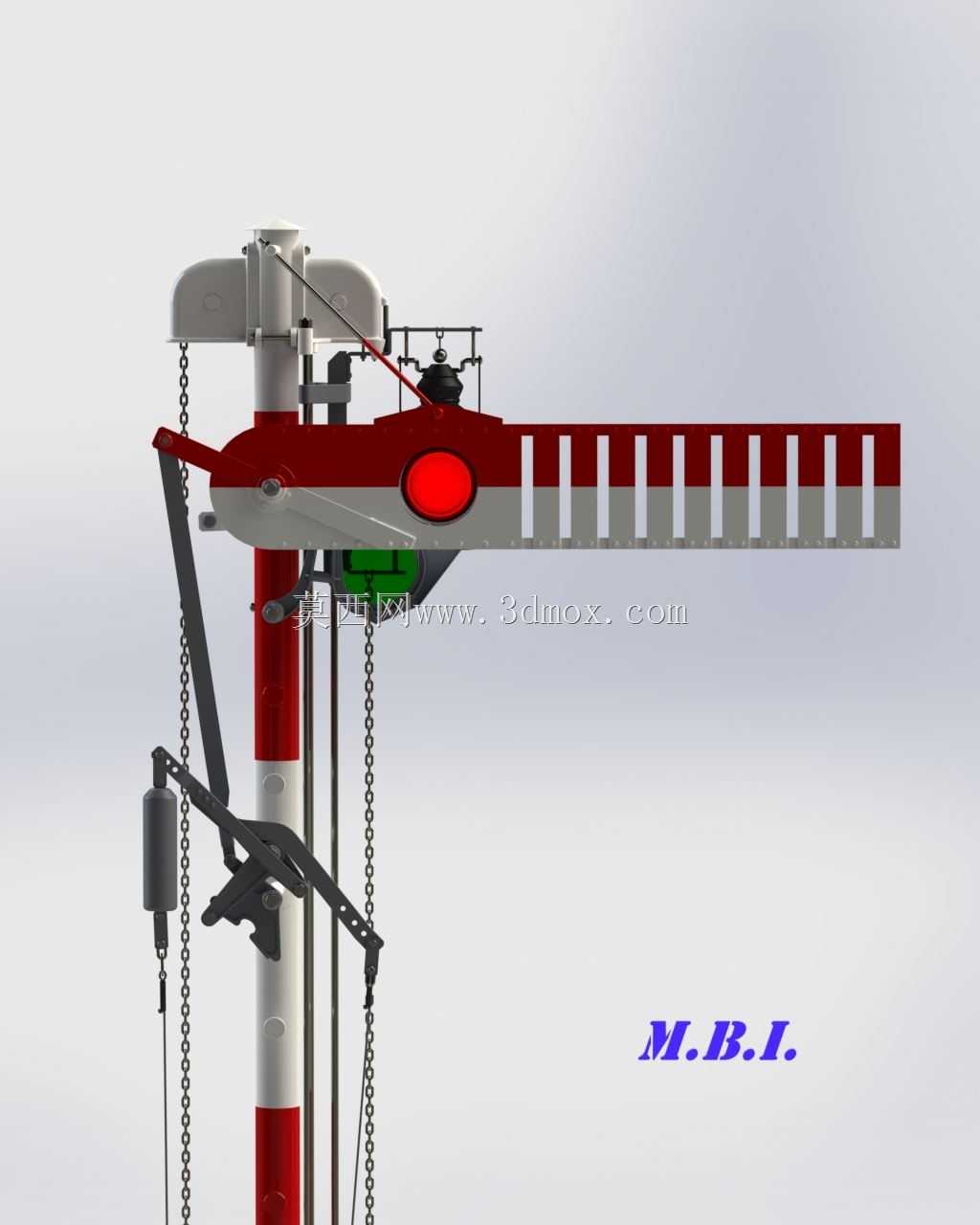

这款臂板式铁路信号机主要应用于普速铁路沿线站点、区间闭塞区段、厂矿专用铁路线路的行车指挥场景，是早期铁路系统中承担行车指令传递、进路权限指示的核心地面信号设备，能够在无可靠电力供给的偏远线路区段稳定工作，通过机械传动结构实现信号状态的切换，为机车乘务员传递明确的通行、减速、停车指令，从根源上规避线路冲突、冒进信号等行车安全风险，保障铁路运输调度的有序开展。该设备的核心功能依托机械传动逻辑实现，通过立柱内部的传动杆件与外部链条的联动，驱动水平布置的信号臂板完成不同角度的姿态切换，配合臂板端部的红色标识牌与夜间照明组件，可在不同光照条件、不同气象环境下传递清晰可辨的信号指令；设备下部配套的重锤结构能够为传动系统提供稳定的复位力矩，避免因传动间隙、外力干扰导致的信号误动，同时整套传动结构采用外露式设计，便于线路巡检人员快速排查卡滞、松脱等故障，大幅降低日常运维的作业难度。在设计思路上，这款信号机优先考虑户外长期服役的可靠性与易维护性，整体采用立式立柱承载结构，将核心传动部件沿立柱轴向布置，最大化压缩设备的横向占地空间，适配铁路沿线狭窄的安装场地；信号臂板采用红白高对比度配色，臂板表面设置多段白色条状标识，进一步提升远距离辨识度，确保乘务员在规定的制动距离外就能清晰识别信号状态；传动链条采用耐锈蚀的金属材质，配合可转动的导向滑轮结构，减少传动过程中的摩擦阻力，让信号状态切换的动作更顺畅，同时在立柱上设置多组安装固定点位，可根据线路的瞭望条件灵活调整臂板的安装高度，适配不同曲线半径、不同坡度的线路安装需求。从安装边界来看，这款信号机的立柱底部设置有标准化的安装法兰盘，可直接固定在铁路旁的混凝土基础上，安装时需确保信号臂板的伸展方向与线路行车方向垂直，臂板的最低位置距离轨面的高度满足铁路建筑限界要求，不会对列车通行造成干涉；设备整体横向伸出长度经过严格核算，在信号臂板完全落下的状态下，臂板外端不会侵入铁路线路的安全限界，同时整套设备的结构重心沿立柱轴线分布，可抵御沿线强风、列车通过时的气流冲击，不会出现倾斜、倒伏的安全隐患。
