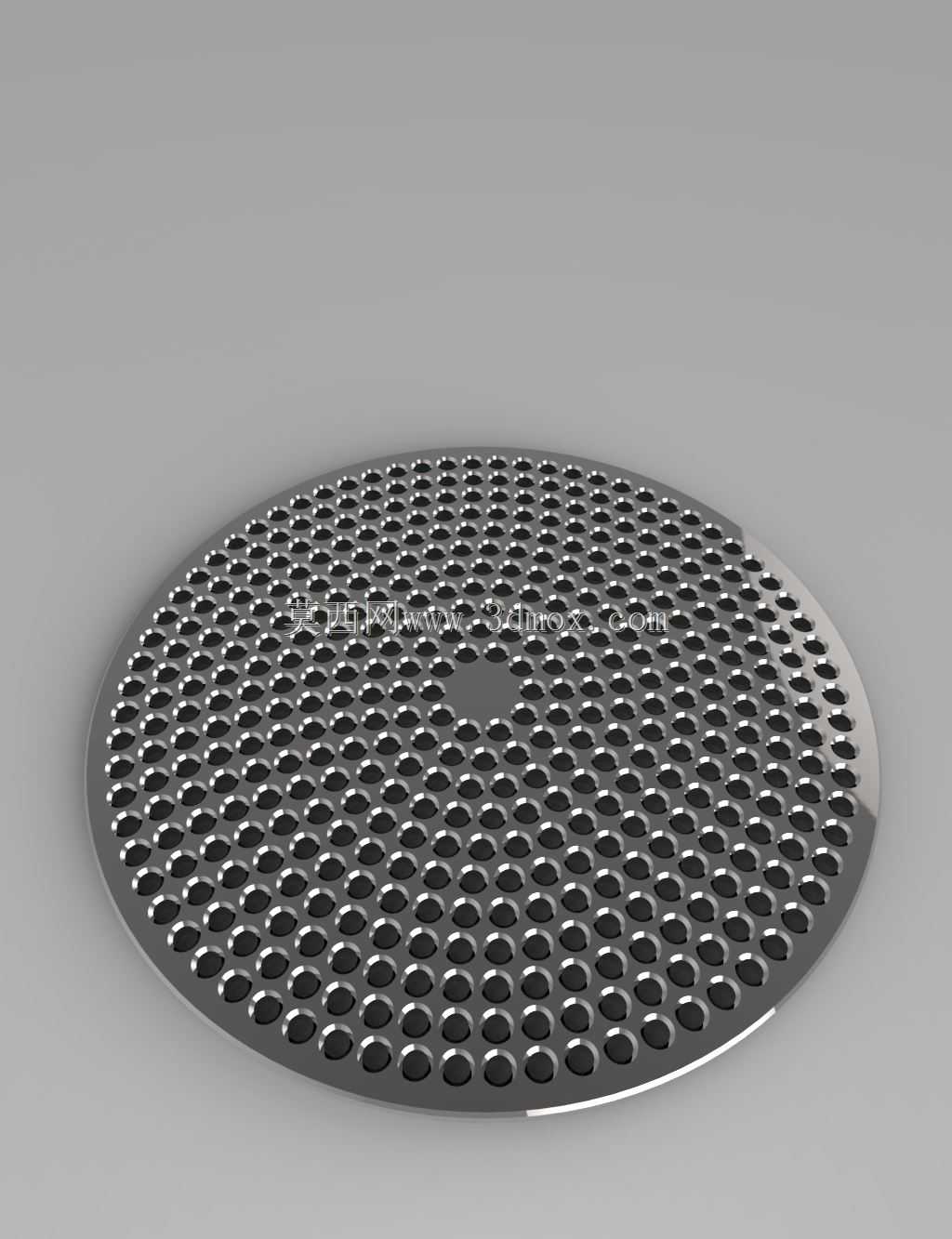

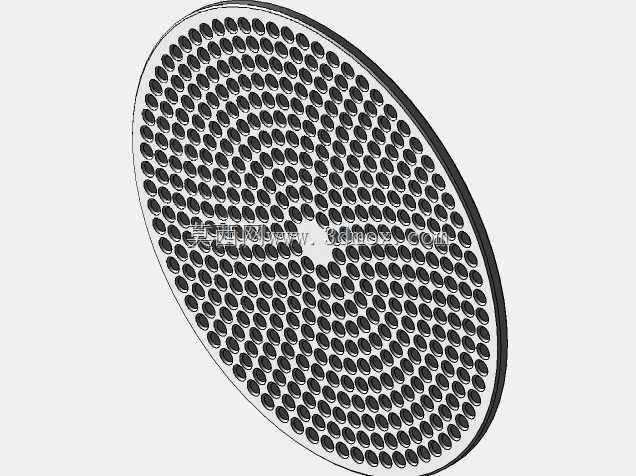

斐波那契数列排布多孔圆形筛板结构

这款圆形多孔构件的设计核心是将斐波那契螺旋排布逻辑应用到通孔布局中，打破传统正交阵列、环形等距阵列孔板的流体分布缺陷，可广泛适配多类工业场景的流体均布、物料筛分、透气散热需求。在实际工业应用中，这类孔板可作为流体设备内部的整流构件，安装在风道、料仓出料口、反应器进气端、声学阻尼结构中，也可作为精密筛分设备的筛面，或是高端电子设备、工业机柜的通风散热面板，甚至能作为声学装饰构件兼顾功能与视觉美感。从功能特性来看，斐波那契螺旋排布的通孔不存在正交阵列的行列对齐缝隙，流体穿过孔板时不会形成规律性的强紊流带，也不会出现环形阵列的径向流速差，能够让通过孔板的气流、料流在整个板面范围内实现更均匀的流量分配，避免局部流速过高造成的冲蚀、物料偏析问题，同时这种非规则排布的孔阵在视觉上具备独特的数学美感，在兼顾功能的同时能提升设备外露部件的质感。设计过程中，首先确定圆形板件的整体外轮廓边界，以板面中心为斐波那契螺旋的起始极点，按照黄金分割角逐点排布通孔位置，根据实际工况的通流率要求计算单孔直径与孔间净距，确保所有通孔的边缘与板件外轮廓保留足够的结构强度余量，避免安装紧固时出现边缘开裂；板件整体为薄型圆盘结构，外圆边缘做微小倒角处理，既消除加工毛刺带来的锐边风险，也能适配嵌入式安装的卡槽公差，安装时可通过外圆定位、周边压合或是螺栓紧固的方式完成固定，适配不同设备的安装接口需求。在结构强度校核上，通过调整孔间的最小壁厚，保证板件在承受常规风压、料层压力时不会出现凹陷变形，所有通孔的孔壁做光滑处理，减少流体穿过时的阻力损失，也避免粉状物料筛分过程中出现卡孔堵料的问题。不同于常规规则孔板的单调视觉效果，这款孔板将数学规律与工业功能需求结合，既解决了传统孔板流体分布不均的痛点，也为工业构件的功能与美学融合提供了新的设计思路，可根据不同场景的通流需求调整孔径大小、螺旋扩展速率，适配从精密仪器散热到工业物料筛分的多尺度使用需求。
