带切断式型芯型腔的热流道注塑模具结构

　　这套热流道注塑成型结构，主要面向精密塑胶件的批量注塑生产场景，常见于消费电子外壳、汽车内饰小结构件、精密接插件等对浇口残留、成型周期有较高要求的注塑生产环节。区别于普通冷流道模具，这套结构采用热流道送料方式，能够在注塑过程中保持流道内的塑胶熔体始终处于熔融状态，不需要在每模次后取出流道凝料，既减少了原料浪费，也能缩短整体成型周期，适配自动化连续注塑的生产线节拍。

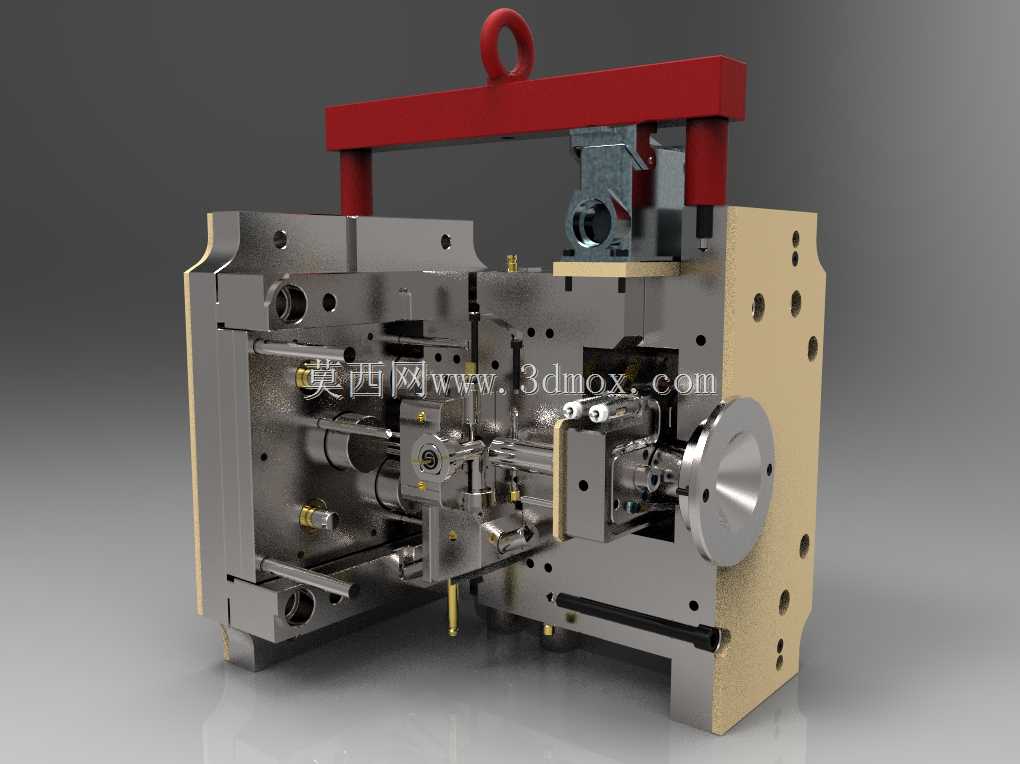

　　结构上最核心的设计是切断式型芯与型腔的配合结构，在开模前就能完成浇口与成品件的自动切断，不需要后续人工修剪浇口，能大幅降低后处理人工成本，同时保证浇口断面的一致性，避免人工修剪带来的外观缺陷。整套模架采用标准模坯为基础做定制化加工，定模侧集成热流道温控组件的安装位，预留了热流道接线、感温线的走线槽，避免合模时线路被挤压损坏；顶部的吊环结构是为了模具上机安装时的吊装作业设计，吊环位置经过重心校核，吊装时模架能保持水平状态，方便钳工将模具对准注塑机的格林柱与定位孔，减少上机调试的对位时间。

　　从安装边界来看，模架的长宽尺寸适配常用的120T-180T卧式注塑机的拉杆间距，定模侧的定位圈尺寸符合通用注塑机定位孔标准，不需要额外加装过渡法兰；模具的开模行程经过核算，预留了足够的顶出空间，保证成型后的塑胶件能顺利从型腔中脱出，不会出现顶白、顶穿的缺陷。型芯部分采用镶拼式结构，易磨损的切断刃口位置单独做了镶件设计，使用高硬度模具钢制作，长期生产出现磨损后只需要更换小型镶件，不需要整体更换型芯，能大幅降低模具的维护成本。

　　冷却水路的排布围绕型芯与型腔的成型面做等距设计，保证成型过程中模温均匀，避免塑胶件因冷却不均出现翘曲、缩痕等缺陷；水路的接口统一设置在模架的非操作侧，符合注塑车间的管路排布规范，不会干扰操作人员取件、清理模具的作业动作。顶出系统采用顶针与顶板配合的结构，顶针位置避开了塑胶件的外观面与薄壁位置，顶出力分布均匀，不会在成品表面留下明显的顶针痕迹。导向部件采用高精度导柱导套配合，合模时能保证型芯与型腔的同轴度，避免长期生产出现飞边、错位的问题，导柱上预留了润滑槽，日常维护时只需要定期加注润滑脂就能保证开合模的顺畅度。

　　热流道部分的浇口采用点浇口设计，配合切断结构，浇口残留高度能控制在0.1mm以内，对于外观要求高的塑胶件，不需要额外做打磨处理就能直接进入下一工序。模具的分型面贴合精度经过配研处理，合模后分型面的间隙小于0.02mm，注塑时不会出现披锋问题，减少了后续去披锋的工作量。整套结构的设计充分考虑了量产过程中的维护便利性、生产效率与成型品质，所有易损件都采用标准化快拆设计，换产维护时不需要拆解整套模架，能大幅缩短停机维护的时间，适配多批次、中小批量的精密塑胶件连续生产需求。
