三向同步输出铰接式液压油缸结构

　　在工程机械、特种作业装备的狭小安装空间内，常规单出杆、双出杆液压缸往往难以满足多方向同步施力的布局需求，这类三向铰接式液压缸的设计，正是为了适配中心交汇点的多向负载驱动场景，省去了多组独立油缸的安装支座、同步阀组的冗余布置，在紧凑型液压驱动单元中有着不可替代的应用价值。

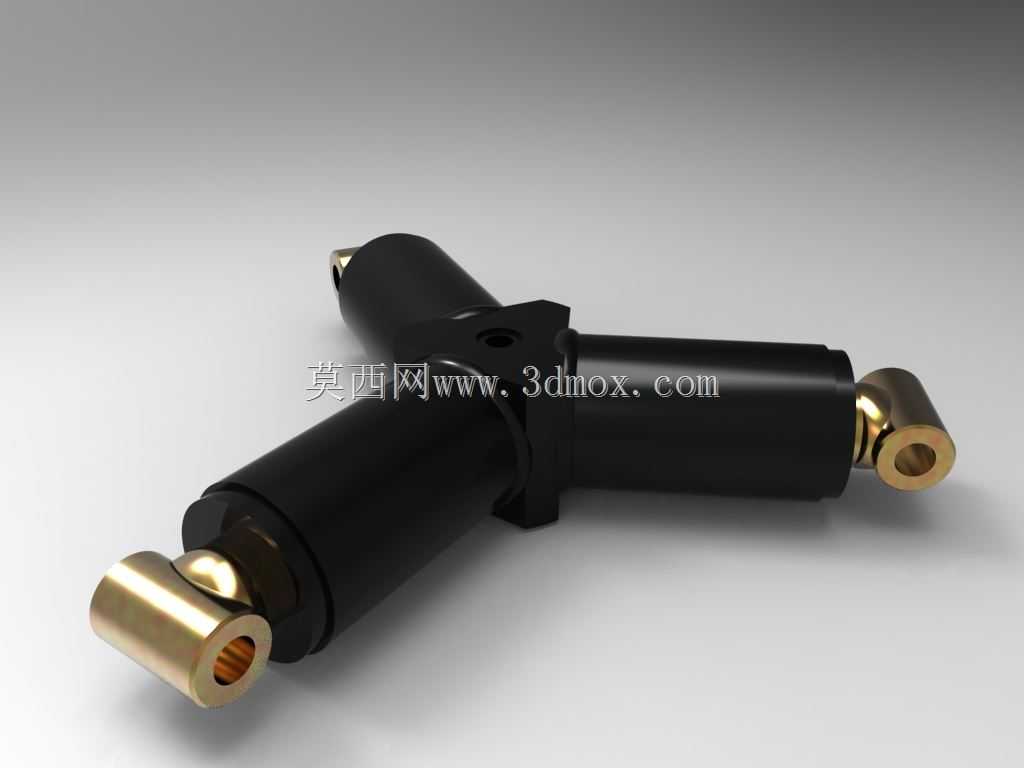

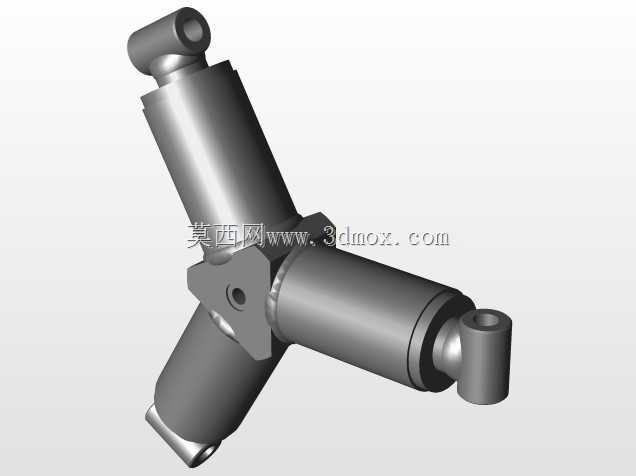

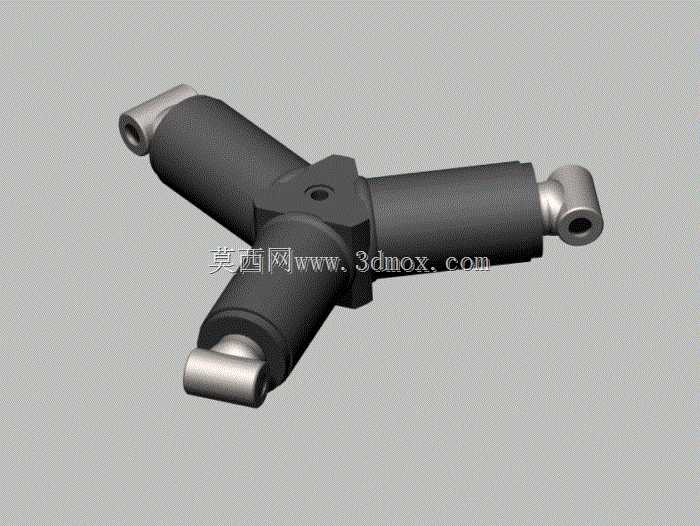

　　从实际工况适配来看，这类结构常见于特种工装的夹紧定位机构、小型作业平台的同步调平装置、管道内撑式作业机具的胀紧驱动单元，三个油缸的轴线在中心阀体处呈120°均匀交汇，每根缸筒的末端都采用了耳环铰接结构，能够在驱动过程中自适应微小的角度偏摆，避免活塞杆承受径向弯矩，大幅降低密封件的偏磨风险，相比刚性连接的油缸结构，铰接端的存在可以抵消安装面的形位公差带来的装配应力，在焊接结构件的配套安装中容错率更高。

　　设计层面上，中心集成的阀块是整个结构的核心，三个缸筒的无杆腔、有杆腔分别在中心阀块内部打通，共用同一个进油口与回油口，无需外部布置三根独立的供油管路，既减少了管路接头的泄漏点，也让整个驱动单元的外围布局更加整洁，避免了多管路随油缸动作产生的弯折干涉。每根缸筒的活塞行程保持一致，保证三个方向的输出位移完全同步，在驱动环形构件做径向胀缩动作时，不会出现局部卡滞、受力不均的问题。缸筒与中心阀块的连接采用刚性止口定位加圆周焊接的工艺，保证三个缸筒的轴线交汇精度，避免加工装配误差导致的活塞别劲问题。

　　从安装边界来看，三个铰接耳环的中心到整个结构几何中心的距离在完全缩回状态下保持一致，安装时仅需要在被驱动构件上对应三个耳环的位置设计匹配的铰接销孔，不需要额外设计复杂的导向支撑结构，整个驱动单元的安装空间仅需要满足三个缸筒完全伸出时的回转半径即可，相比布置三个独立油缸节省近40%的安装空间。耳环处的铰接孔采用通用的圆柱销配合尺寸，能够适配绝大多数标准铰接销轴，不需要定制特殊的连接配件，现场装配更换的便利性更强。

　　功能特性上，这种三向同步结构的输出力在三个方向上保持均匀，供油压力一致的前提下，每个方向的推拉力完全相同，在对中夹紧、同步支撑的工况下，能够保证被驱动构件的中心始终保持在固定位置，不会出现偏移。活塞杆表面采用常规的淬火加硬铬镀层处理，能够适应常规工业环境下的耐磨、防锈需求，缸筒内部采用珩磨工艺，保证活塞密封的配合精度，内泄漏控制在行业常规标准范围内，能够满足中低压液压系统的长期使用需求。

　　在建模逻辑上，整个结构优先确定中心阀块的定位基准，再以中心为原点阵列生成三个缸筒的轴线，依次完成缸筒、活塞、活塞杆、耳环的结构建模，所有配合面的尺寸公差按照液压元件的常规配合等级设定，既保证运动部件的顺畅动作，也控制加工成本在合理区间。需要注意的是，三个缸筒的根部与中心阀块的过渡位置做了圆弧倒角处理，避免应力集中，在承受高压负载时不会出现根部开裂的问题，这也是这类集成式油缸结构设计中容易被忽略的细节，很多新手建模时直接做直角连接，实际投入使用后很容易在油压脉冲负载下出现焊缝开裂的故障。

　　实际选型适配时，需要根据实际需要的输出推力、单缸行程来确认缸筒的内径与活塞杆直径，这个结构的核心优势是集成化的同步驱动，不适合大行程、大负载的重载工况，更多应用在空间紧凑、对同步精度要求较高的中低压驱动场景，比如小型自动化设备的内撑夹具、圆形构件的对中夹紧机构、轻型作业平台的三点同步支撑等场景，相比离散布置的多油缸方案，集成式结构的同步精度完全由机械结构保证，不需要额外加装同步阀、位移传感器来校正位移偏差，系统成本更低，可靠性也更高，不会因为阀组的泄漏差异导致不同步的问题。
