带安装底座的法兰式单杆液压缸结构

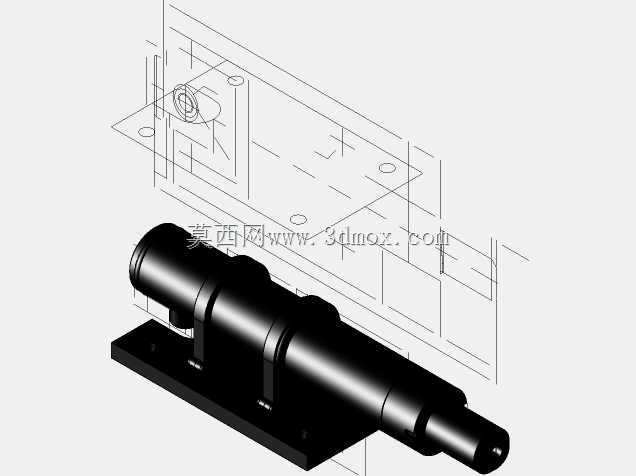

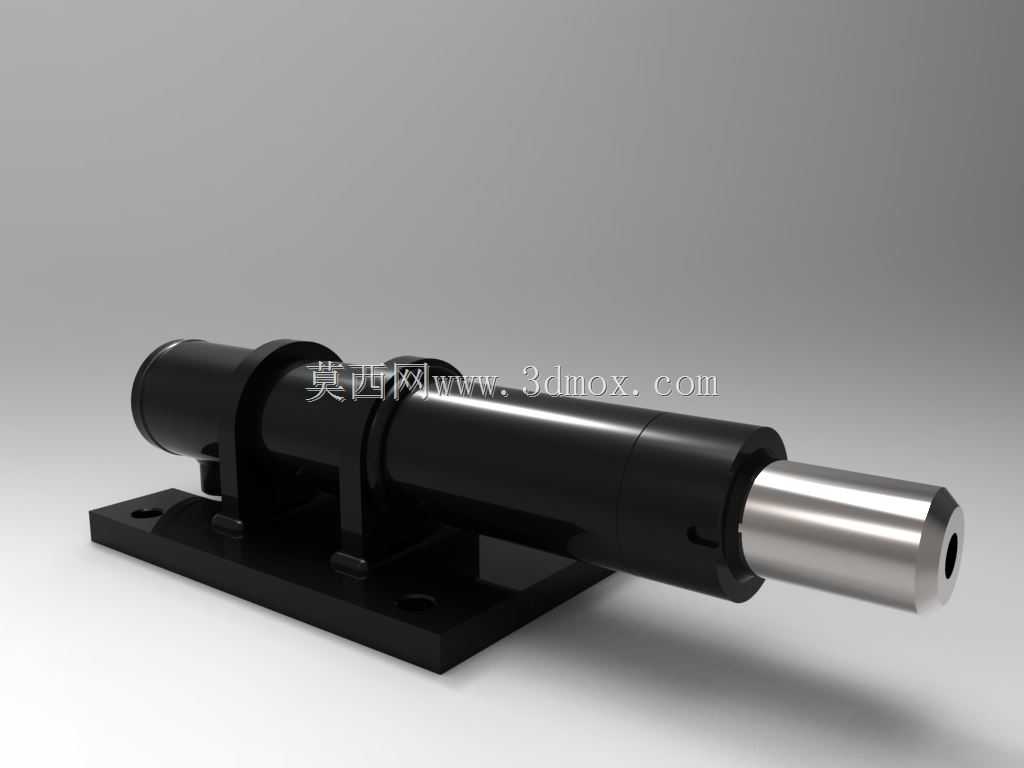

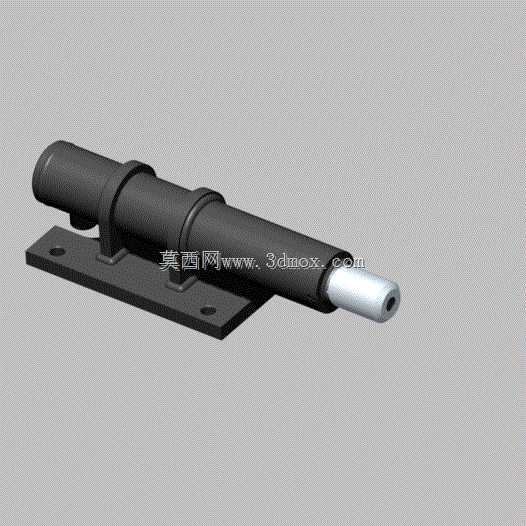

　　这款带安装底座的单杆液压缸，是液压系统里最常见的直线执行元件，日常在工装夹具夹紧、小型设备工位推送、物流线挡料限位、农机具动作调节这类场景里出镜率极高，区别于重型设备用的大吨位油缸，这类小规格带座油缸主打安装便捷、动作响应快，不需要额外设计复杂的安装支架，直接通过底座上的两个安装孔就能固定在设备机架的安装平面上，能省去不少结构设计的适配工作量。从结构设计逻辑来看，这款油缸采用缸筒与安装底座一体化的固定方式，缸筒外侧设置两道环形加强箍，既可以提升缸筒的径向刚性，避免长期带压工作出现缸筒鼓胀变形，同时也作为活塞杆伸出端的导向支撑延伸结构，减少活塞杆伸出时的径向挠曲量，降低杆端密封件的偏磨概率。活塞杆采用实心圆柱结构，

　　伸出端做了平端面处理，端部中心设置内凹的定位孔，方便对接不同的执行接头，比如推头、连接叉、压头这类配件，不需要额外对杆端做二次加工就能适配不同的工况负载。安装底座采用矩形平板结构，两个安装孔对称分布在缸筒轴线两侧，孔位间距经过标准化设计，能匹配多数通用设备的安装孔位公差，安装时只需要穿入固定螺栓拧紧即可，不需要做复杂的同轴度找正，底座与缸筒的连接位置做了圆弧过渡处理，避免应力集中导致长期受侧向力时出现焊缝开裂或者底座断裂的问题。从实际使用的功能特性来说，这款油缸属于单作用还是双作用结构可以根据油路接口配置调整，图中展示的结构预留了标准的油路接口位置，缸筒内部的活塞密封采用组合式密封结构，能在常规0.

　　5-16MPa的工作压力下保证内泄量控制在标准范围内，活塞杆表面做了硬化处理，表面粗糙度控制在合理区间，能减少防尘圈、活塞杆密封的磨损，延长整套密封件的使用寿命。在设备选型做安装边界校核的时候，需要注意几个核心尺寸：首先是底座的安装平面到缸筒轴线的中心高，这个尺寸决定了油缸安装后活塞杆的动作高度是否和对接的负载运动轨迹同轴，一旦中心高偏差过大，活塞杆伸出时会持续承受侧向力，很快就会出现密封漏油、杆体划伤的问题；其次是油缸的总长度和活塞杆的最大伸出行程，选型时要预留至少5mm的行程余量，避免活塞运行到缸筒端部出现硬顶撞缸的情况；另外底座上两个安装孔的孔径、孔中心距要和机架上的安装孔位匹配，固定螺栓的强度等级要匹配油缸的最大推拉力，

　　避免工作时螺栓受拉断裂。在做三维建模适配的时候，这款油缸的结构可以直接导入到设备总装里做干涉检查，要注意预留油缸两侧的油管安装空间，不能让机架结构挡住油路接口，同时要在活塞杆伸出的路径上预留足够的运动空间，避免活塞杆伸出时和周边的设备零部件发生碰撞。日常在小型自动化设备里，这类油缸常用来做工件的到位夹紧，比如钻床工装的工件压紧、装配线的工件定位阻挡，因为自带安装底座，不需要额外设计焊接支架，能大幅缩短设备的设计加工周期，而且这类标准化的油缸配件通用性强，后期维护更换时不需要重新测绘，直接按规格采购就能替换，降低设备的运维成本。设计这类油缸结构的时候，还要考虑防尘设计，活塞杆伸出端的防尘圈要选用带刮尘功能的结构，避免车间里的铁屑、粉尘附着在活塞杆表面被带入缸筒内部，划伤密封件和缸筒内壁，在多粉尘的工况下使用时，还可以额外在活塞杆外部加装伸缩防尘套，进一步提升油缸的使用寿命。另外，缸筒尾部的端盖连接方式采用螺纹或者法兰连接，图中展示的结构尾部做了封闭设计，端盖和缸筒的连接位置设置了静密封，保证高压油不会从端盖位置渗漏，整体结构没有多余的复杂设计，所有结构都围绕提升安装便捷性、运行可靠性、降低维护难度来展开，是中小负载直线液压驱动场景里实用性很强的一款执行元件。
