四联集成式液压油缸执行组件

　　这款四联集成布局的液压执行元件，在工程机械属具控制、专用设备多工位同步动作、工业自动化夹具组的动力输出场景中有着极高的适配性，区别于传统单缸独立安装的结构，它将四个油缸的油路、安装基座做了集成化处理，能在狭小的安装空间内同时输出四路独立的直线推拉力，省去了多缸单独布置时的管路排布、安装座校准的冗余工作量。从实际使用场景来看，这类多联集成油缸常被用在环卫车辆的多组翻盖驱动、工程机械设备的多路同步锁止、自动化生产线的多点位压紧机构上，相比分散布置的单缸结构，集成式的油路设计能减少管路接头数量，从根源上降低液压系统的渗漏点，同时四个缸的相对位置在出厂时就通过集成基座完成了精度校准，现场安装时只需要完成基座整体固定、主油路对接即可投入使用，大幅缩短设备装配的调试周期。

　　从功能特性上看，四个油缸可根据实际工况需求选择独立动作或者同步联动，缸体本身采用了金属密封件搭配耐磨导向环的结构，能承受常规工况下16MPa的连续工作压力，瞬时冲击压力可耐受25MPa而不出现渗漏、杆件变形的问题。缸杆表面做了硬铬镀层处理，镀层厚度控制在0.03-0.05mm区间，表面粗糙度达到Ra0.4以下，既能在多粉尘、户外露天的工况下抵御锈蚀、颗粒磨损，也能降低密封件的摩擦损耗，延长整套密封组件的更换周期。每一路油缸的进出油口都做了标准内螺纹接口设计，可直接对接常规液压管路的管接头，不需要额外做转接件加工，油口位置在集成基座上做了统一排布，管路走向可以做到整齐规整，方便后期的设备维护与故障排查。

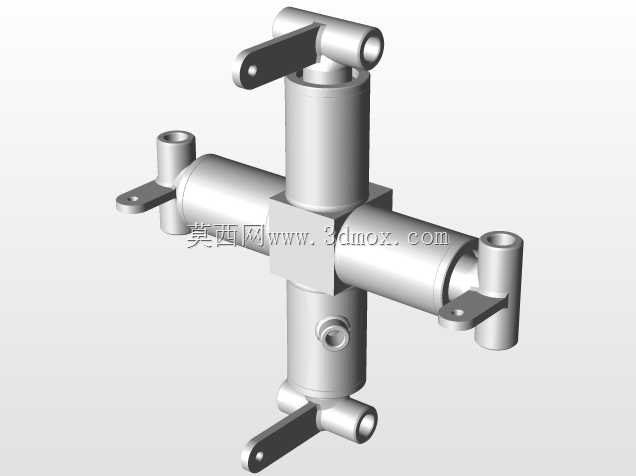

　　设计思路上，这款组件优先考虑了安装空间的利用率，四个油缸采用十字交叉的布局方式，将集成安装块设置在四个缸体的中心交汇位置，安装固定点直接设置在中心块上，相比四个油缸分散固定的方式，整体占用的安装空间缩小近40%，同时缸体的铰接安装耳做了一体化锻造加工，和缸筒端部采用焊接后整体精加工的工艺，保证铰接孔的同轴度、铰接面与缸杆轴线的垂直度，避免安装后出现缸杆受侧向力、运动卡滞的问题。每一个缸的无杆腔、有杆腔都在集成块内部做了独立的油道设计，可根据控制需求加装独立的节流阀、压力补偿阀，实现每一路油缸的动作速度、输出推力的单独调节，满足不同工位负载不一致的工况需求。

　　从安装边界与尺寸适配角度来看，中心安装块的固定孔位采用了对称布局，可适配不同方向的安装固定需求，不管是水平安装、垂直安装还是倾斜角度安装，都能保证油道内部的排气顺畅，不会出现困气导致的动作爬行、出力不稳的问题。缸杆端部的铰接孔尺寸、缸体尾部的铰接耳间距都按照通用液压油缸的安装尺寸做了匹配设计，在设备改造替换场景中，可直接替换原有的分散布置油缸组，不需要对设备的原有安装位做二次加工改孔。缸体的运动行程做了统一的限位设计，缸杆伸出到极限位置时，内部的缓冲结构会自动切入，降低活塞对缸端盖的冲击，避免长期冲击导致的端盖松动、密封件损坏问题，缩回极限位置也有对应的硬限位保护，防止活塞过度回缩撞击缸底。

　　在实际选型适配过程中，这类集成油缸尤其适合安装空间局促、同时需要多点位直线动力输出的设备，比如小型工程机械的属具切换机构、自动化装配线的多点位压紧工装、特种车辆的多组舱门驱动机构，它的集成化设计既减少了外围液压管路的数量，也降低了多缸同步调试的难度，四个缸的相对位置精度由集成加工的基座保证，不会出现长期运行后缸体位置偏移、缸杆偏磨的问题。另外，缸体外部的金属部件都做了相应的表面防腐处理，除了常规的工业车间环境，也能适应沿海高盐雾、户外高低温的恶劣工况，密封件材质选用了耐油耐磨的丁腈橡胶搭配聚四氟乙烯导向环，在常规液压油介质下可长期稳定工作，不需要频繁更换密封易损件。
