0-75毫米夹持范围手动杠杆式夹紧夹具

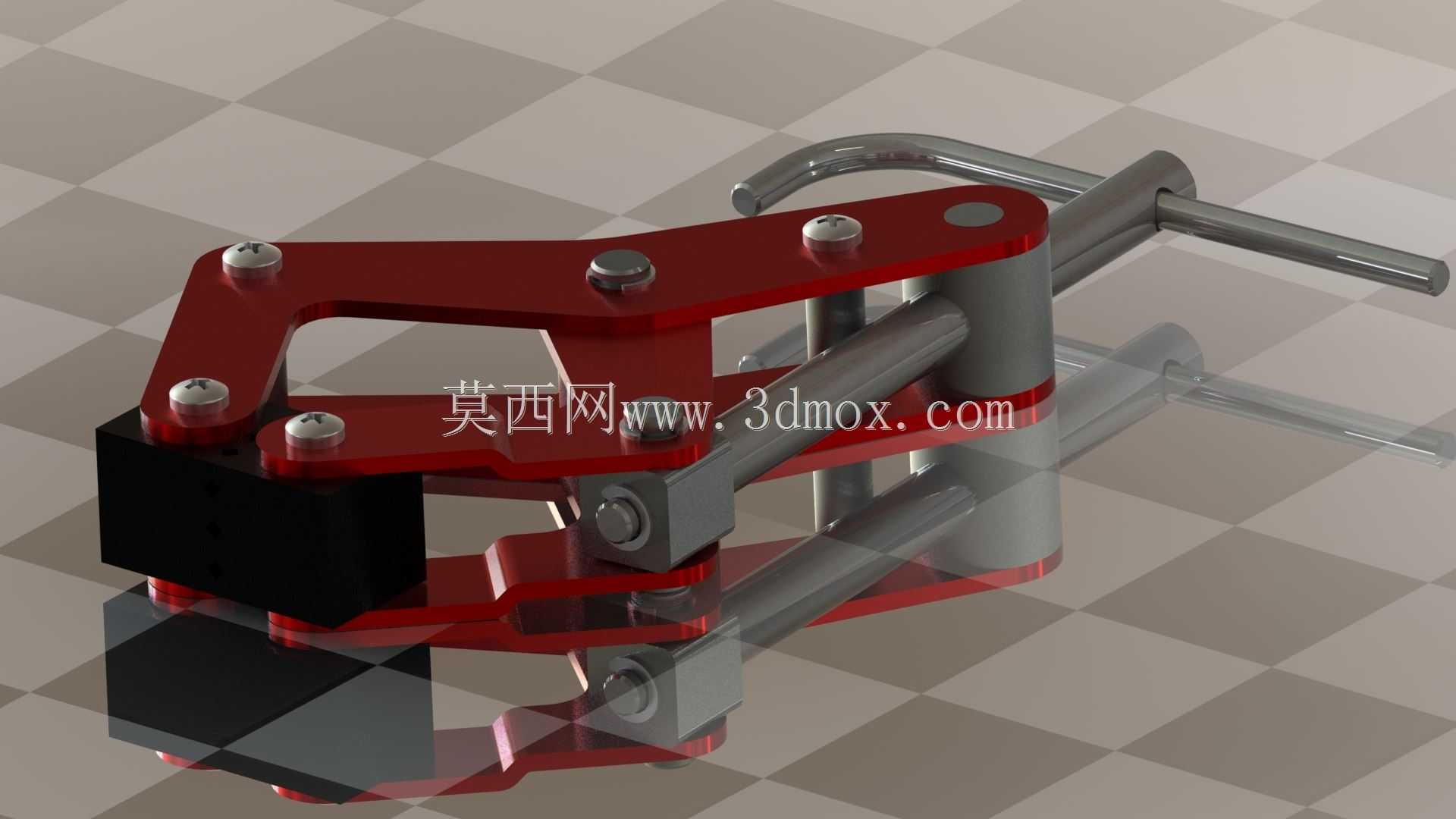

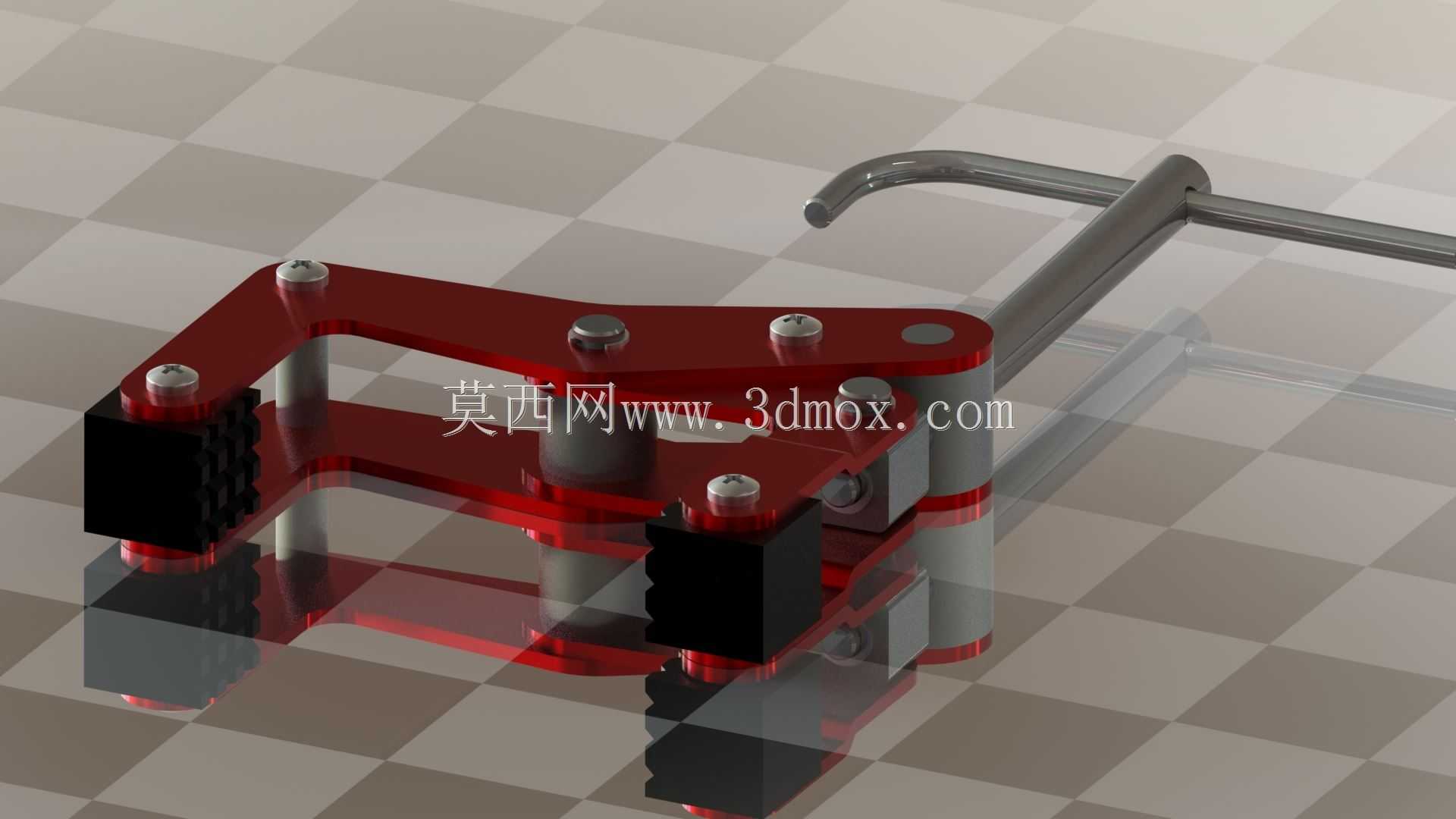

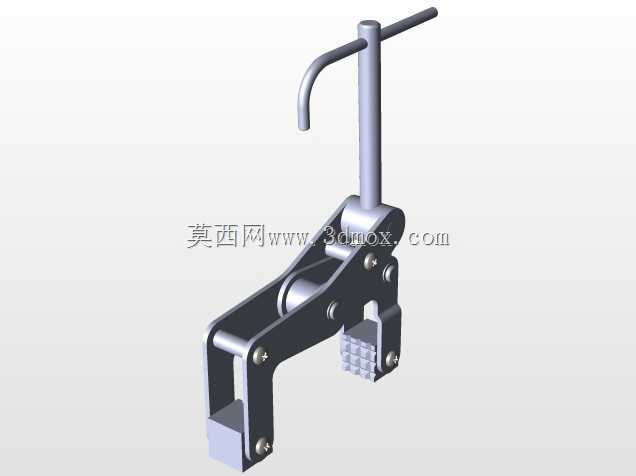

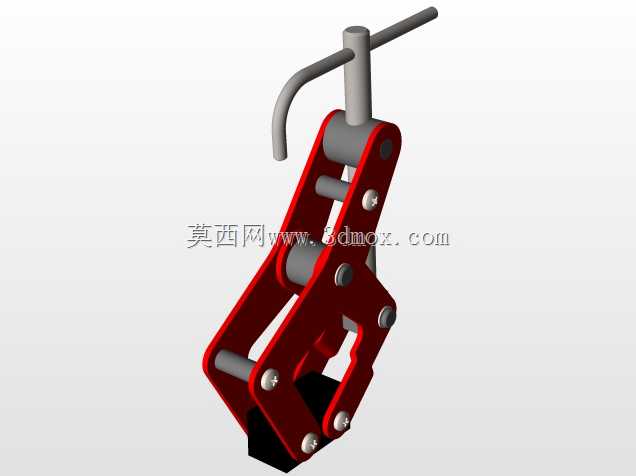

这款手动杠杆式夹紧夹具是面向多场景工件夹持需求开发的实用工装结构，核心可覆盖0至75毫米厚度区间的工件夹持作业，在机械加工工位固定、小型工件装配定位、物料临时夹持转运、手工打磨焊接辅助定位等场景中都能发挥稳定作用，能够替代传统螺栓压紧式夹具的繁琐操作，大幅降低装夹环节的操作耗时。从功能特性来看，该夹具采用多连杆杠杆增力结构设计，通过摇臂输入的手动操作力经连杆组传递后可在夹持端形成数倍的输出夹紧力，无需额外气源、电源配套即可独立完成夹持动作，适配无动力配套的零散作业场景；夹持端采用平整块状接触结构，接触面积充足，可避免夹持过程中对工件表面造成压痕损伤，同时保证夹持状态下工件不会出现偏移、滑脱问题，摇臂末端的横向握杆符合人体工学操作逻辑，单手握持即可完成夹具的开合与锁紧操作，锁紧状态下依靠连杆结构的死点特性实现自锁，即便承受一定的振动载荷也不会出现松脱失效的情况。在设计思路层面，该结构优先兼顾了操作便捷性与夹持可靠性，整体采用对称式连杆布局，受力传递路径均匀，各铰接点均采用销轴连接结构，转动副间隙控制合理，长期反复使用也不会出现明显的旷量；主体受力构件采用高强度合金材质设计，红色涂装的受力臂在保证结构强度的同时提升了作业场景下的辨识度，金属杆件部分做了防锈表面处理，可适应车间多尘、少量切削液飞溅的作业环境。从外形尺寸与安装边界来看，该夹具整体结构紧凑，横向操作空间预留充足，夹持状态下整体外轮廓不会过度超出工件边界，既可以手持完成临时夹持作业，也可以通过底部夹持块的预留安装孔固定在工作台面作为固定式工装使用，安装时仅需匹配对应孔位的紧固件即可完成固定，不需要额外定制复杂的安装底座，适配绝大多数常规机加工、装配工作台的安装条件，能够快速投入生产作业环节使用。
