塑料外壳注塑模具核心型腔结构设计

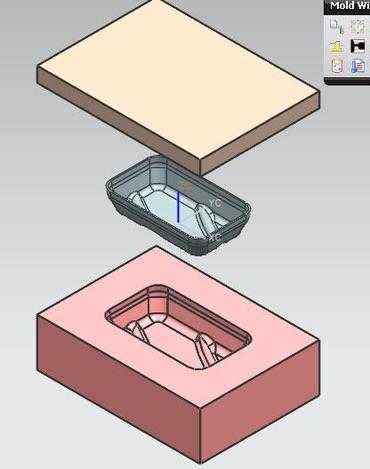

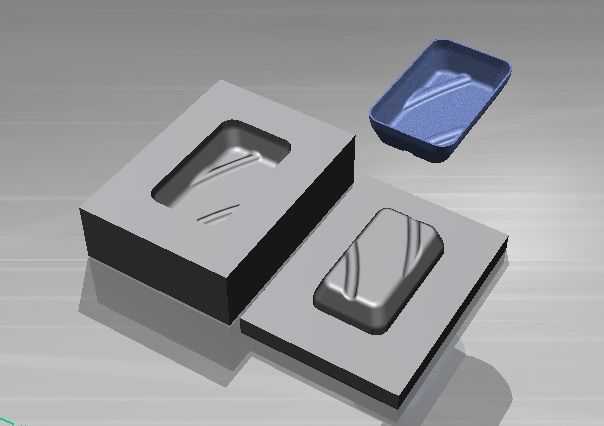

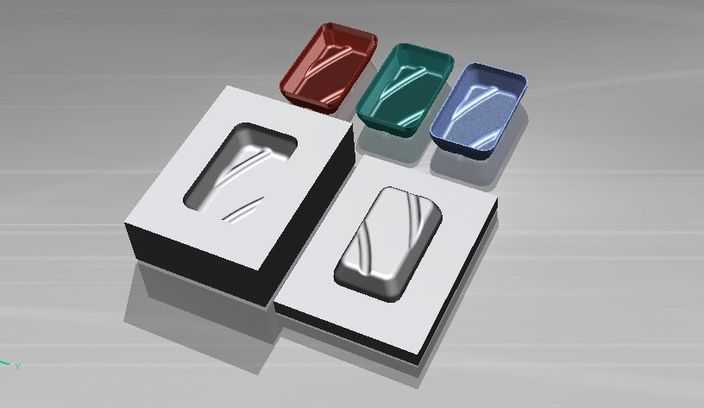

本套设计为塑料外壳类注塑模具的核心型腔与成型镶件结构，建模过程依托三维参数化设计逻辑完成，首先针对目标塑料外壳的外观曲面特征进行逆向拟合与正向重构，精准还原外壳表面的流线型凹槽装饰纹理，确保成型后塑件外观无分型瑕疵、纹理过渡顺滑。建模阶段先完成塑件本体的实体构建，基于收缩率参数对模型进行缩放补偿，随后通过布尔运算分割出定模型腔、动模型芯的基础实体，针对型腔边缘的封胶位单独做拔模斜度处理，斜度控制在1°-1.5°区间，既保证开模时塑件不会粘定模，也避免塑件表面出现明显的脱模斜度痕迹。材质配置上，针对型腔与型芯的模具钢材质做金属质感渲染，模拟淬硬模具钢的哑光磨砂金属表面效果，对应红、绿、蓝、银四款不同配色的塑料外壳塑件，分别赋予高光ABS塑料材质，调整材质的反射率、粗糙度参数，还原高光塑料表面的通透反光质感，同时添加柔和的环境光遮蔽效果，清晰呈现型腔与塑件的贴合间隙、装配关系。结构设计上，核心型腔采用整体镶拼式结构，将成型复杂外观面的型腔部分单独加工为镶件嵌入模架，既方便后续的抛光加工与磨损更换，也能优化注塑过程中的排气效果，避免塑件表面出现困气烧焦、缺胶等缺陷；型芯部分对应塑件的内表面结构，做了均匀的壁厚控制，确保塑件成型后壁厚差控制在0.1mm以内，避免出现缩水、翘曲变形问题。设计过程中重点验证了分型面的贴合精度，将分型面设置在塑件外观面的边缘棱线处，通过延伸曲面、缝合、修剪等操作完成分型面的构建，确保分型面无破孔、无重叠，合模时封胶严密无飞边产生。同时针对模具的导向定位结构做了适配设计，在型腔四周预留了导柱安装孔位，保证动定模合模时的同轴度精度，避免型腔错位导致塑件壁厚不均。渲染阶段采用45度侧光作为主光源，搭配底部补光弱化阴影，清晰展现型腔的曲面轮廓、塑件与模具的装配对应关系，直观呈现不同配色塑件的成型效果，整套模型完整还原了注塑模具核心成型部分的设计逻辑，可作为同类外观塑料件模具设计的参考案例，帮助学习者掌握从塑件建模到型腔拆分、结构优化的完整设计流程。
