高保真全频扬声器单元结构设计方案

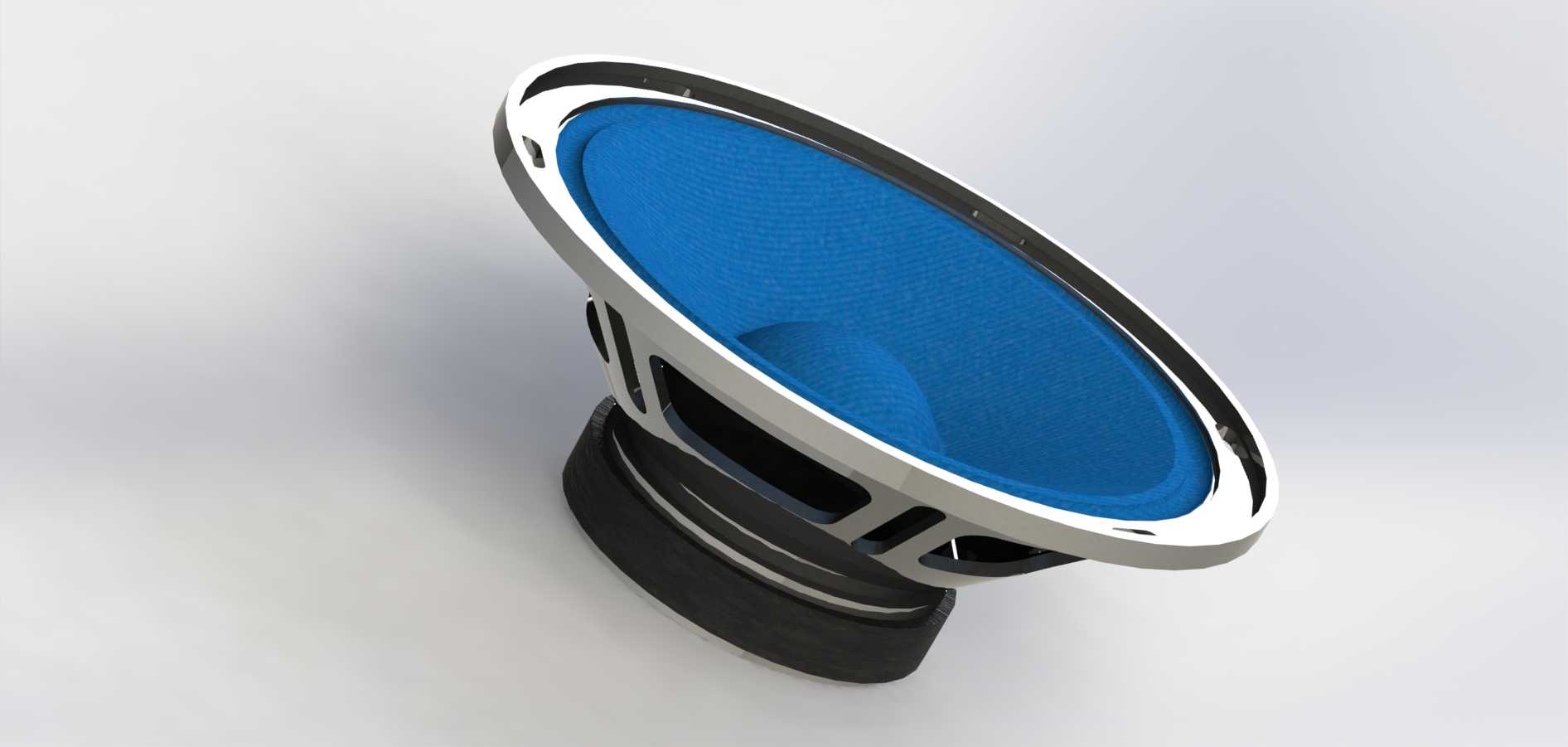

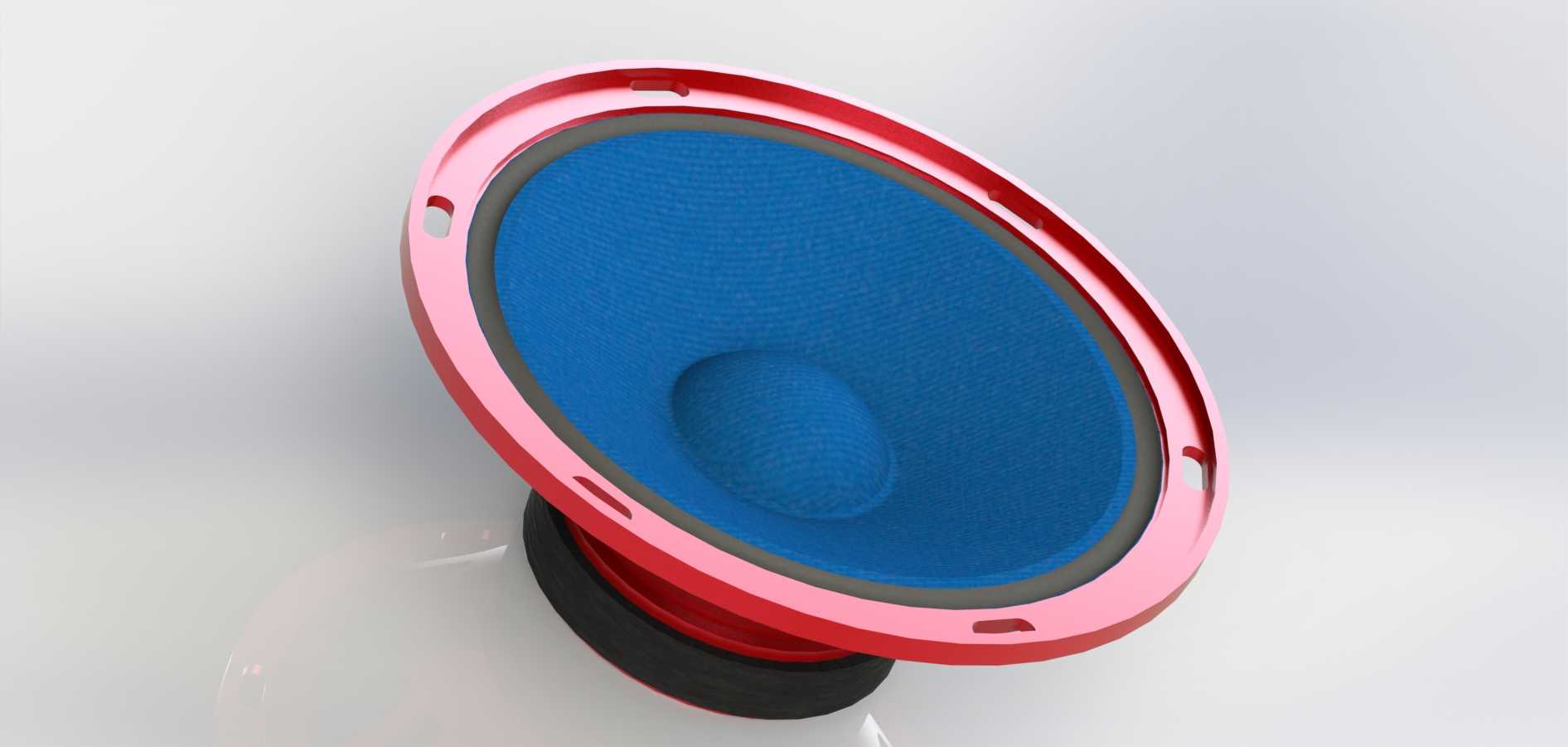

该扬声器单元作为电声转换核心部件，广泛适配家用桌面音响、专业舞台返听音箱、车载影音系统、公共广播扩声设备等多类音频终端场景，承担将电信号转化为可听声波的核心功能，其性能直接决定整套音频系统的频响范围、失真度、声压级等核心听感指标。在功能特性设计上，这款单元采用锥盆式振膜结构，蓝色复合振膜材质兼顾刚性与内阻尼特性，可有效分割振动带来的中频失真，宽悬边设计采用高顺性耐疲劳材料，保障大振幅冲程下的线性运动，避免低频大动态输出时出现打底、失真问题；盆架采用镂空式金属结构，既能够为整体组件提供足够的结构支撑强度，又可快速导出振膜背部运动产生的紊流，减少腔体内驻波对音质的干扰，底部磁路组件采用对称式磁路设计，可有效降低磁路非线性带来的奇次谐波失真，让音圈在均匀磁场中保持稳定的轴向运动。设计思路上，团队优先平衡了频响覆盖范围与安装适配性，振膜曲面经过多次声学仿真迭代，锥盆的曲率参数经过优化，可实现中低频段的平滑频响衔接，减少轴向与离轴频响的差异，保障不同聆听位置的听感一致性；盆架边缘的安装孔位采用等距圆周排布，适配主流标准音箱的开孔安装尺寸，安装边界预留了足够的密封贴合面，可配合密封垫圈实现箱体与单元之间的气密性连接，避免声短路问题影响低频输出效率。外形尺寸方面，单元整体为标准圆形结构，外径适配常规同规格单元的安装开孔，整体高度控制在合理范围内，可适配密闭式、倒相式、传输线式等多种箱体结构的内部安装空间，磁路部分的外径小于盆架安装内径，安装时无需额外对箱体内部结构做特殊避让处理；接线端设置在磁路侧方，预留了常规焊片接线空间，既支持焊接接线也适配快插端子连接，可满足不同生产组装场景的装配需求。在细节结构处理上，振膜与悬边、音圈的连接位置采用高强度粘接结构，可承受长时间大功率工作下的往复运动载荷，盆架的镂空开孔经过倒角处理，避免生产装配过程中出现锐边划伤线材或振膜的问题，磁路底部设置有散热通孔，可及时导出音圈大负荷工作产生的热量，提升单元的长期功率承载能力，降低长时间大功率工作下的热压缩效应，保障输出声压的稳定性。
