小型台式数控铣床结构设计方案

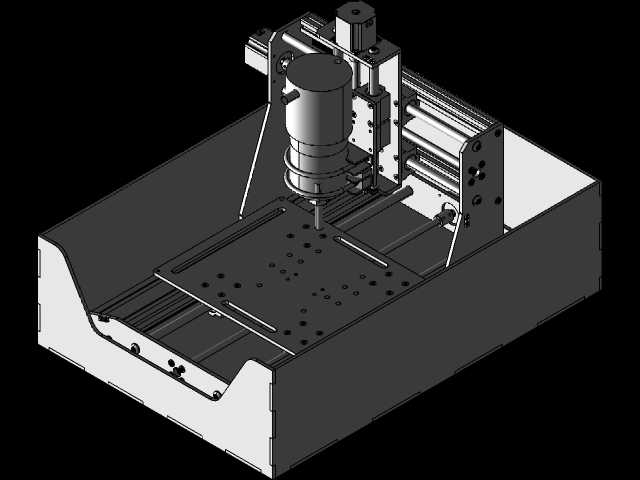

这款小型台式数控铣床主要面向小型加工工坊、个人DIY加工、教学实训场景设计，可覆盖软金属、塑料、木材等多种材质的平面铣削、轮廓雕刻、钻孔攻丝等加工需求，能够满足小尺寸零件的小批量加工、创意作品制作、数控加工教学演示等实际使用场景，相比大型工业铣床占地面积更小，部署灵活，无需专用大型车间场地，普通工作台面即可完成安装放置。设备整体采用龙门式移动结构设计，加工过程中工件固定于工作台面，主轴组件沿X、Y、Z三个轴向导轨完成进给运动，这种结构设计能够在紧凑的机身尺寸下保证足够的加工刚性，有效降低运动部件的整体重量，提升进给运动的响应速度，同时避免工件移动带来的装夹偏移风险。设备的床身支撑结构采用激光切割钢板拼接成型，搭配线性导轨作为轴向运动的导向部件，配合丝杠传动结构实现精准的进给控制，能够保证运动过程中的平稳性，减少传动间隙带来的加工误差。主轴组件采用立式安装布局，可适配不同功率的高速主轴单元，能够根据加工材质的差异更换对应刀具，完成不同工艺的加工需求，主轴的Z向行程可覆盖常规小零件的加工深度范围，满足绝大多数小型加工场景的深度加工要求。工作台面预留了成排的安装固定孔位，可配合压板、夹具完成不同形状工件的装夹固定，台面的有效加工范围覆盖125毫米行程区间，能够适配常规尺寸的小型工件加工需求。设备的安装边界充分考虑台式部署的需求，整体外轮廓尺寸紧凑，机身底部为平整的支撑结构，可直接固定于常规承重工作台面，无需额外制作专用安装基座，机身两侧的支撑结构采用三角加强构型，在减轻整体重量的同时提升结构抗扭刚性，减少铣削加工过程中的机身振动，保证加工表面的光洁度与加工精度。传动部件的安装位置预留了足够的维护空间，日常使用中可方便完成导轨润滑、丝杠间隙调整、主轴更换等维护操作，电气元件的安装位集中布置于机身侧部，便于线路整理与故障排查，整体结构兼顾了加工性能、部署灵活性与维护便捷性，能够很好地适配小型化加工场景的实际使用需求。
