内燃机用铝合金活塞精密结构设计

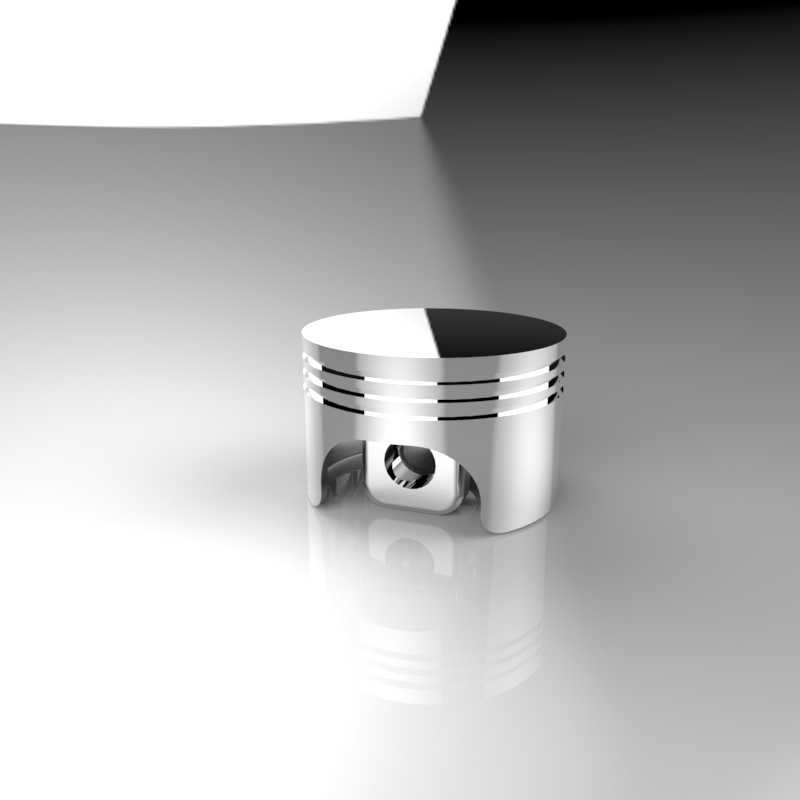

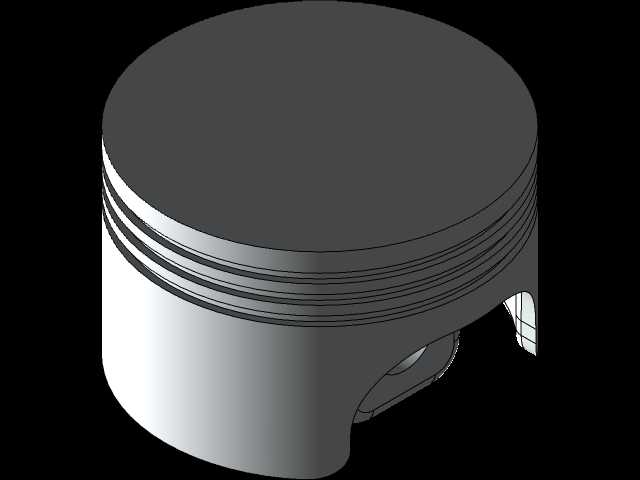

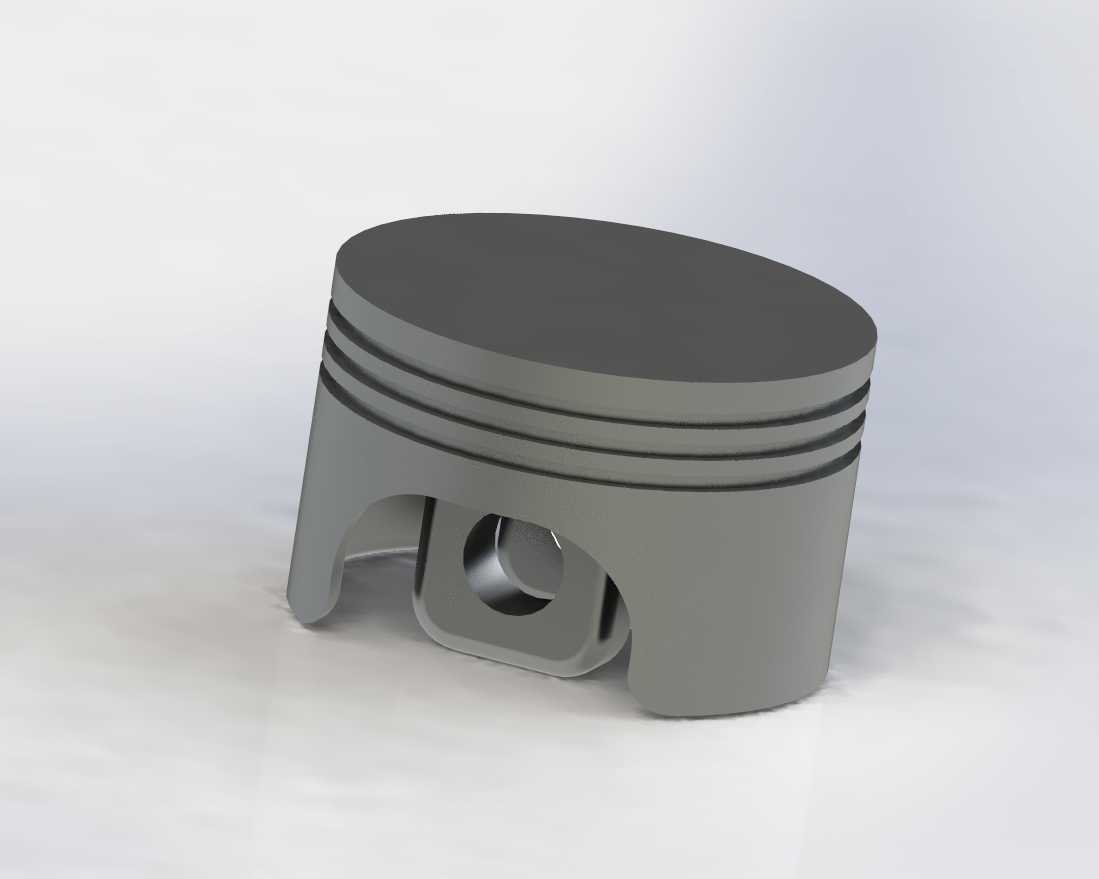

活塞作为内燃机核心往复运动部件，广泛应用于乘用车辆、商用货车、工程机械动力单元、小型通用汽油机等场景，是将燃料燃烧产生的热能转化为机械动能的核心载体，其工作状态直接决定动力输出效率、运行稳定性与整机使用寿命。在实际运行过程中，活塞需要在气缸套内完成高频往复直线运动，顶部直接承接高温高压燃气的冲击，配合活塞环完成燃烧室密封，同时通过活塞销将燃烧爆发力传递给连杆，最终带动曲轴旋转输出扭矩，整套运动过程中活塞需要承受交变热负荷、机械冲击载荷与侧向侧推力的多重作用，对结构强度、热稳定性、运动精度都有极高要求。本次设计的活塞采用典型的汽油机活塞结构布局，顶部为平顶设计，可适配紧凑型燃烧室的压缩比需求，顶面加工精度严格控制，避免高温燃气下出现积碳堆积与应力集中问题；头部设置多道环槽结构，可分别安装气环与油环，气环负责密封燃烧室高压燃气，防止燃气窜入曲轴箱造成动力损失，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的加工尺寸与形位公差经过反复校核，可保证活塞环在高温工况下的涨缩余量与密封可靠性。裙部采用变椭圆型线设计，可在活塞受热膨胀后自动补偿变形量，保证活塞在全工况温度区间内与气缸壁保持合理配合间隙，既避免冷启动敲缸，也防止热态下出现拉缸抱缸故障；裙部开设的活塞销孔采用高精度铰削加工，销孔内部设置卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，销座位置做加强筋过渡处理，可分散活塞销传递的冲击载荷，避免应力集中造成销座开裂。设计过程中充分考虑了安装边界与配合尺寸，活塞整体外径与对应缸径保持微米级配合公差，活塞销孔中心与活塞顶面的压缩高度严格匹配对应发动机的燃烧室容积与压缩比参数，活塞总长度适配对应机型的曲轴行程与连杆摆动空间，裙部导向长度经过优化，可降低往复运动过程中的摆动量，减少活塞敲缸噪音与气缸壁偏磨问题。整体结构采用轻量化设计思路，在保证结构强度的前提下尽可能降低活塞整体质量，减小往复运动惯性力，降低曲轴连杆机构的运行负荷，提升发动机高转速工况下的响应速度与运行平顺性，表面经过特殊处理提升耐磨性能与高温稳定性，可满足长时间高负荷运行的使用需求。
