铝型材框架式XY结构桌面级打印设备

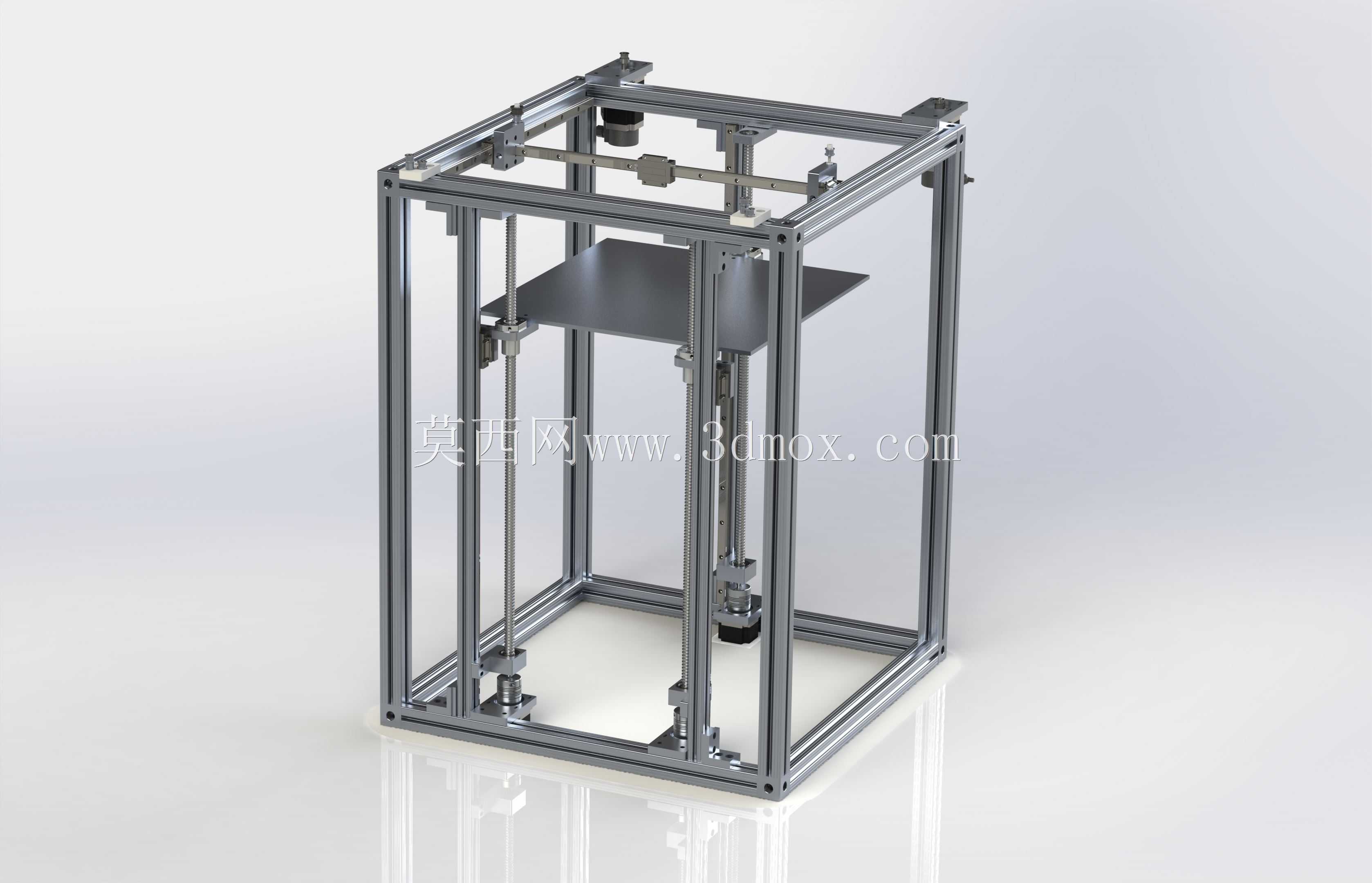

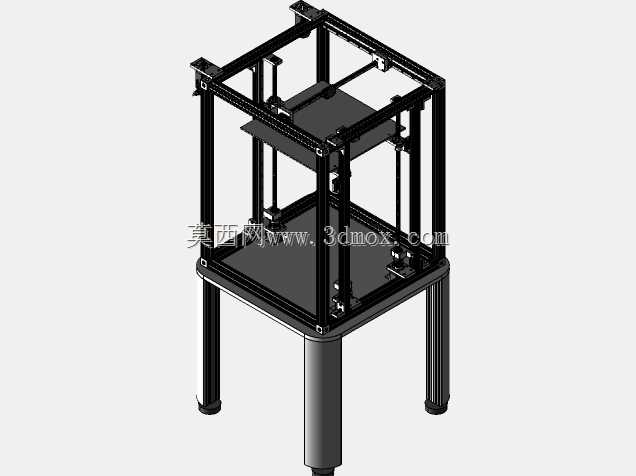

该设备是面向桌面级增材制造场景打造的XY结构打印装置，主要适配个人创客工作室、小型产品研发打样、教学实训等场景的定制化零件制作需求，能够满足小尺寸塑料功能件、结构验证件、创意手办的逐层熔融堆积成型作业，可帮助使用者快速完成设计方案的实物验证，省去传统开模打样的高额成本与漫长周期，尤其适合需要频繁迭代设计方案的产品开发环节使用。设备整体采用开放式铝型材框架搭建，主体支撑结构选用1.5英寸规格的方形铝型材拼接而成，型材之间通过标准角件与紧固件完成连接，整体框架具备极高的结构刚性，能够有效抵消传动部件高速运行时产生的振动，避免成型过程中出现层纹偏移、结构错位等问题，保障打印成品的尺寸精度与表面质量。设备的运动核心采用XY十字轴传动布局，传动轨道选用高精度线性导轨搭配滑块组件，X轴与Y轴的传动均通过同步带轮结构实现动力传递，配合高精度步进电机完成精准的位移控制，能够实现平面内任意点位的精准定位，定位精度可满足常规桌面级打印的公差要求；Z轴采用双丝杆垂直传动结构，带动成型平台完成垂直方向的逐层进给，平台采用平整金属板材制作，具备足够的平面度与承重能力，可避免打印过程中平台翘曲导致的成品脱落问题。设备的设计思路偏向模块化可拓展方向，整体框架预留了充足的安装拓展位，使用者可根据自身使用需求加装不同规格的挤出组件、自动调平模块、耗材监测装置、封闭保温外罩等配件，灵活适配不同耗材的打印需求；当前结构预留了挤出机的安装位置，使用者可根据自身使用习惯选择近程或远程挤出方案进行装配，框架的铝型材槽位可兼容各类标准工业配件的安装，无需额外打孔即可完成功能拓展。设备整体外形为规整的立式立方结构，安装边界紧凑，可放置于常规桌面使用，不会占用过多的工作台空间，底部框架可加装减震脚轮或调平脚垫，既方便设备的位置移动，也可根据放置地面的平整度完成调平，保障设备运行时的水平度要求；设备的走线可沿铝型材槽位进行隐藏布置，既能够避免运动过程中线缆剐蹭传动部件，也可让整体外观更加整洁规整。
