双耳环铰接式液压执行油缸结构设计

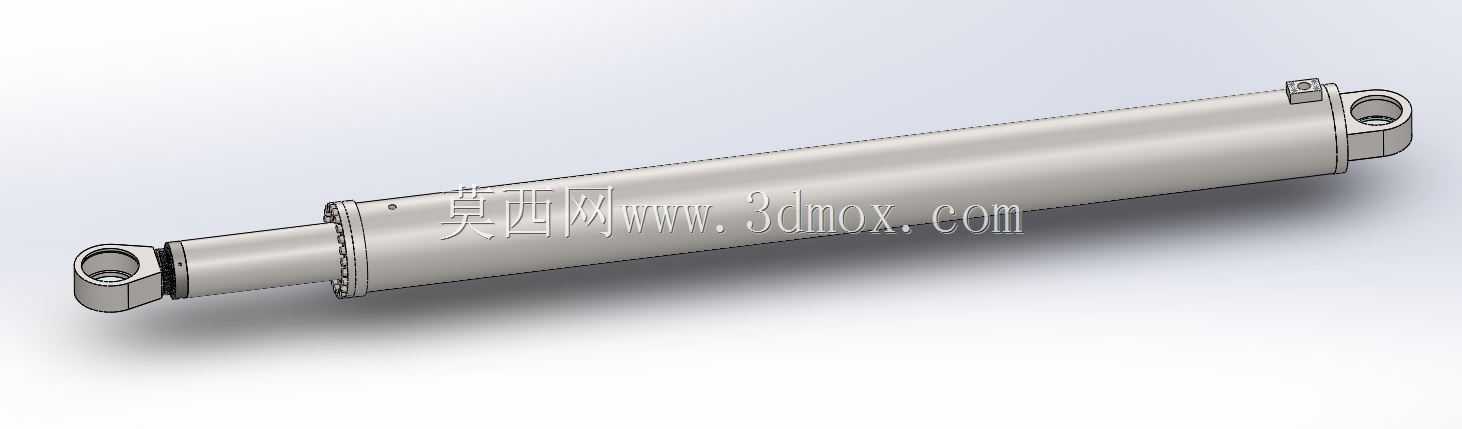

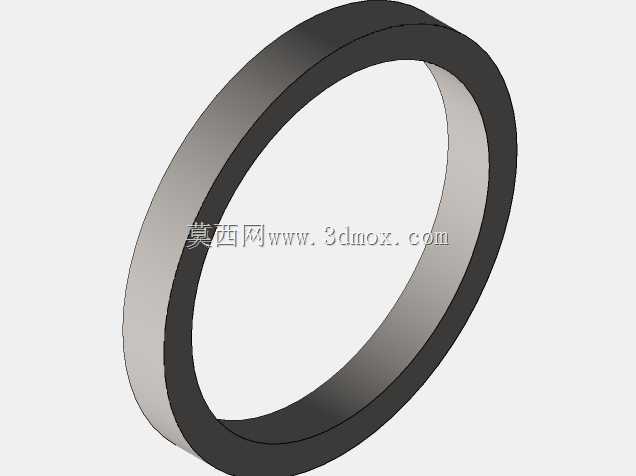

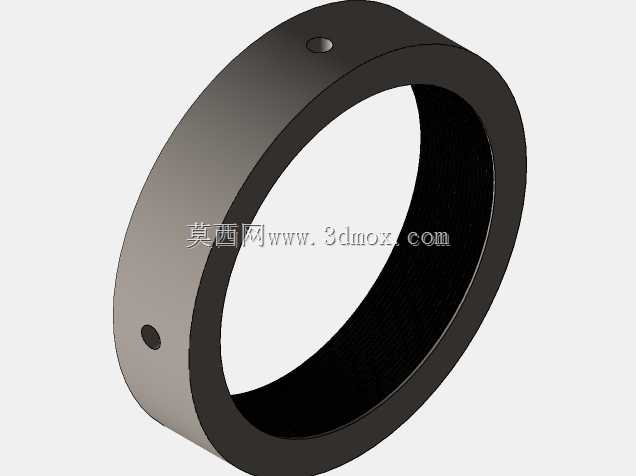

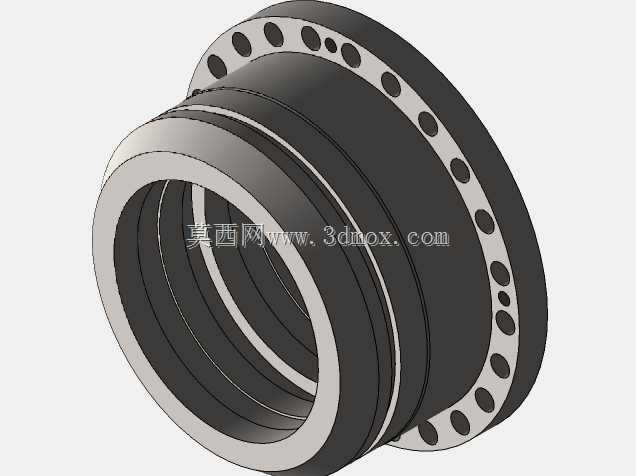

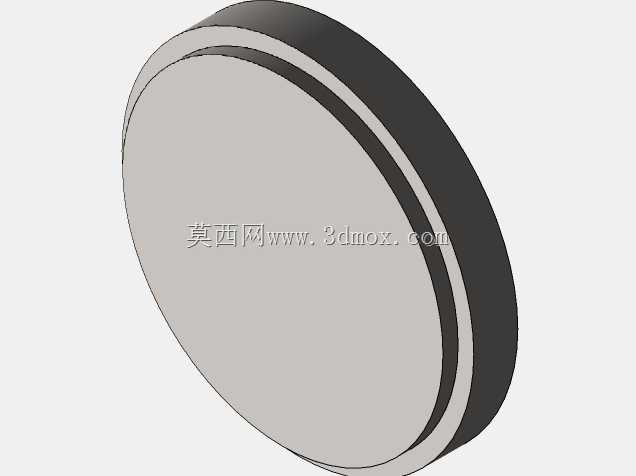

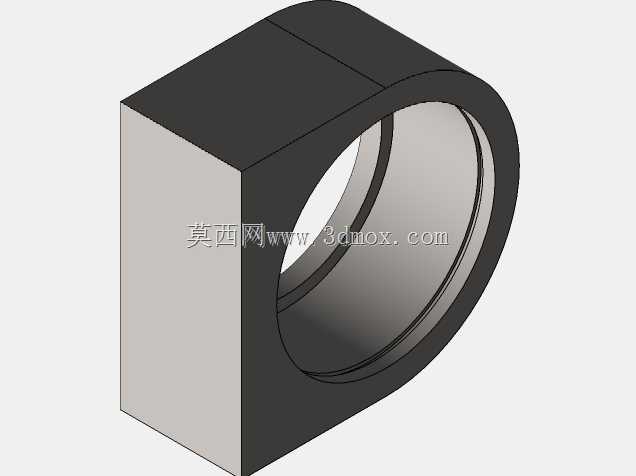

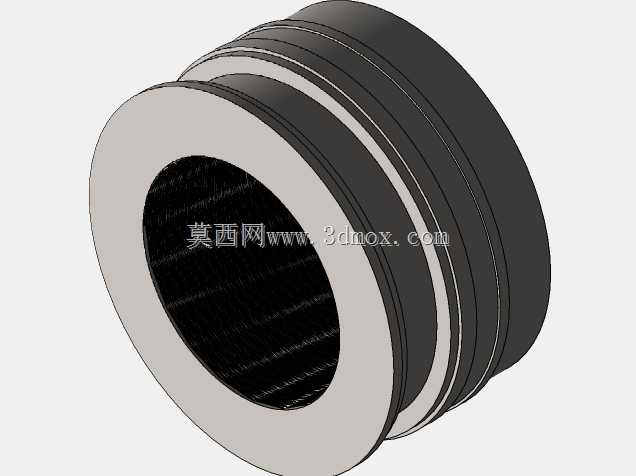

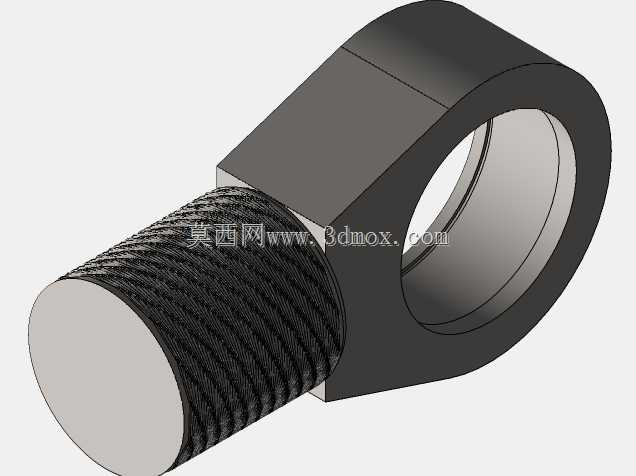

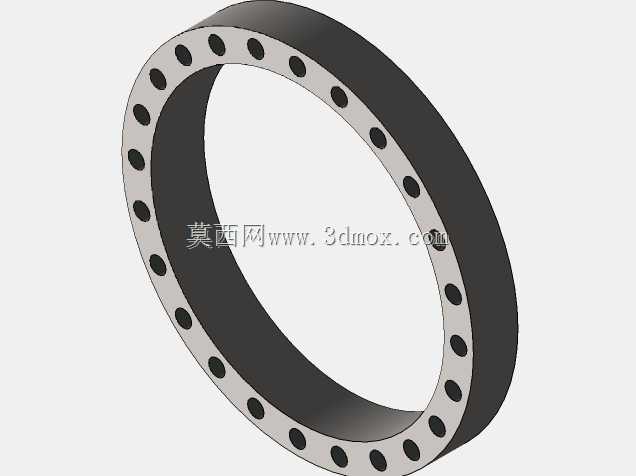

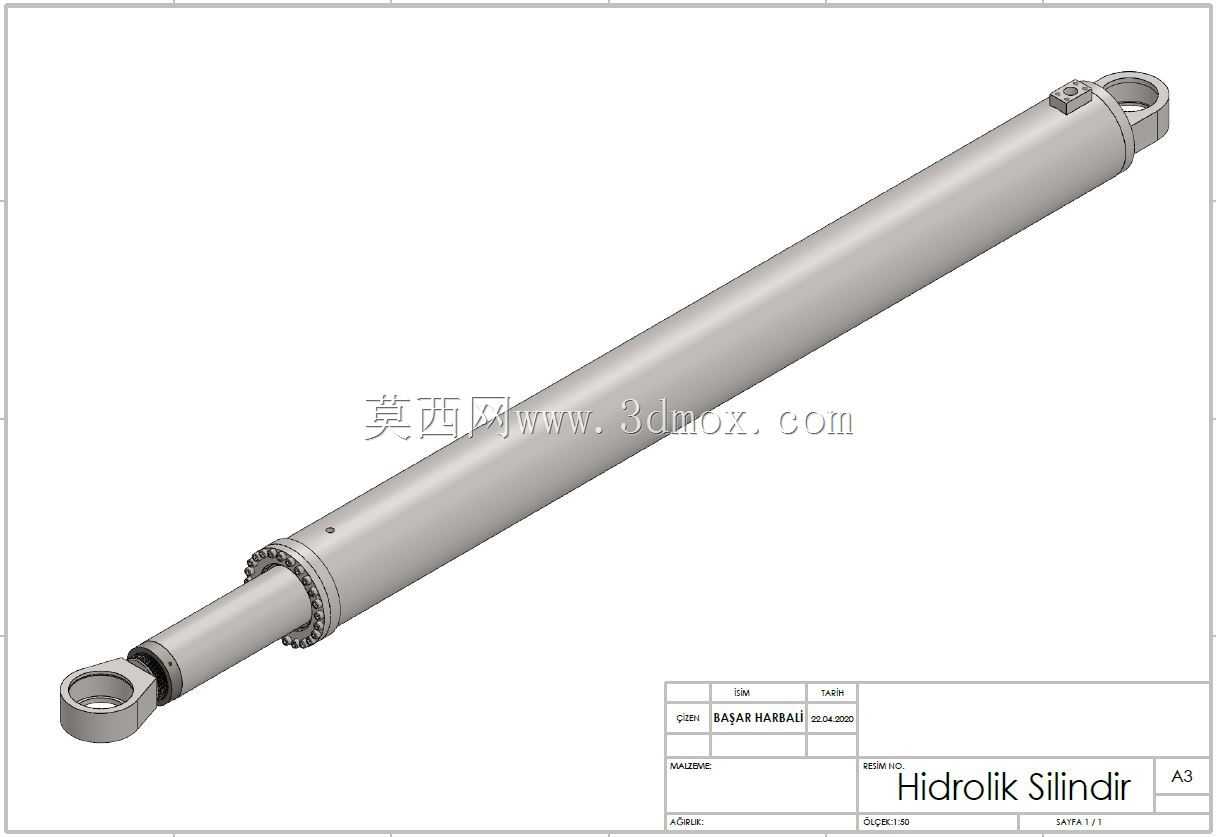

这款双耳环铰接式液压油缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械臂架姿态调控、工程车辆支腿伸缩、重型设备举升机构、冶金设备进给驱动、港口装卸机械变幅动作等需要大推力直线往复运动的作业场景，能够将液压系统的压力能稳定转换为机械动能，为负载提供平稳可控的直线推拉力输出，适配重载、长行程、高频往复的复杂工况使用需求。该油缸采用两端耳环铰接的安装形式，两端铰接孔内可配套自润滑关节轴承，安装时可补偿一定范围内的安装角度偏差，避免设备运行过程中因机架形变、装配误差产生的侧向附加载荷对活塞杆、密封件造成偏磨损伤，大幅提升元件的运行可靠性与使用寿命。整体结构采用单杆活塞式设计，缸筒选用高精度冷拔无缝钢管加工，内孔经珩磨处理达到镜面级粗糙度，既减少活塞往复运动的摩擦阻力，也能为密封件提供良好的贴合基面，降低内泄漏风险；活塞杆表面经高频淬火后镀硬铬处理，具备优异的耐磨、防锈、抗磕碰性能，可适应户外多尘、潮湿甚至轻度腐蚀的作业环境。产品设计过程中充分考虑了安装边界与运行空间的适配性，整体为细长型同轴布局，两端耳环的铰接中心距在完全缩回状态下适配多数通用工程机械的安装位尺寸，伸出行程可覆盖常规臂架变幅、支腿伸缩的行程需求，缸体外径尺寸紧凑，可在狭窄的设备安装空间内完成布置，不会与周边结构件产生运动干涉。缸体端部设置有导向套与多重密封组合结构，包含防尘圈、杆密封、支撑环、缓冲密封等多道密封元件，既可以阻挡外界粉尘、水分侵入缸筒内部污染液压油，也能保证高压油液无外泄漏，同时在行程末端设置有缓冲结构，可在活塞运行到行程端点前逐步节流减速，避免活塞与缸盖产生刚性撞击，降低运行噪音与结构冲击。进出油口采用标准公制螺纹接口，可直接与常规液压管路接头适配连接，无需额外定制转接件，现场安装维护便捷，整体结构无冗余设计，所有受力部件均经过载荷校核，可承受额定工况下的轴向拉压载荷，长期运行无结构变形风险，能够为各类液压驱动设备提供稳定可靠的直线动力输出。
