法兰连接式手动蒸汽截止阀结构设计

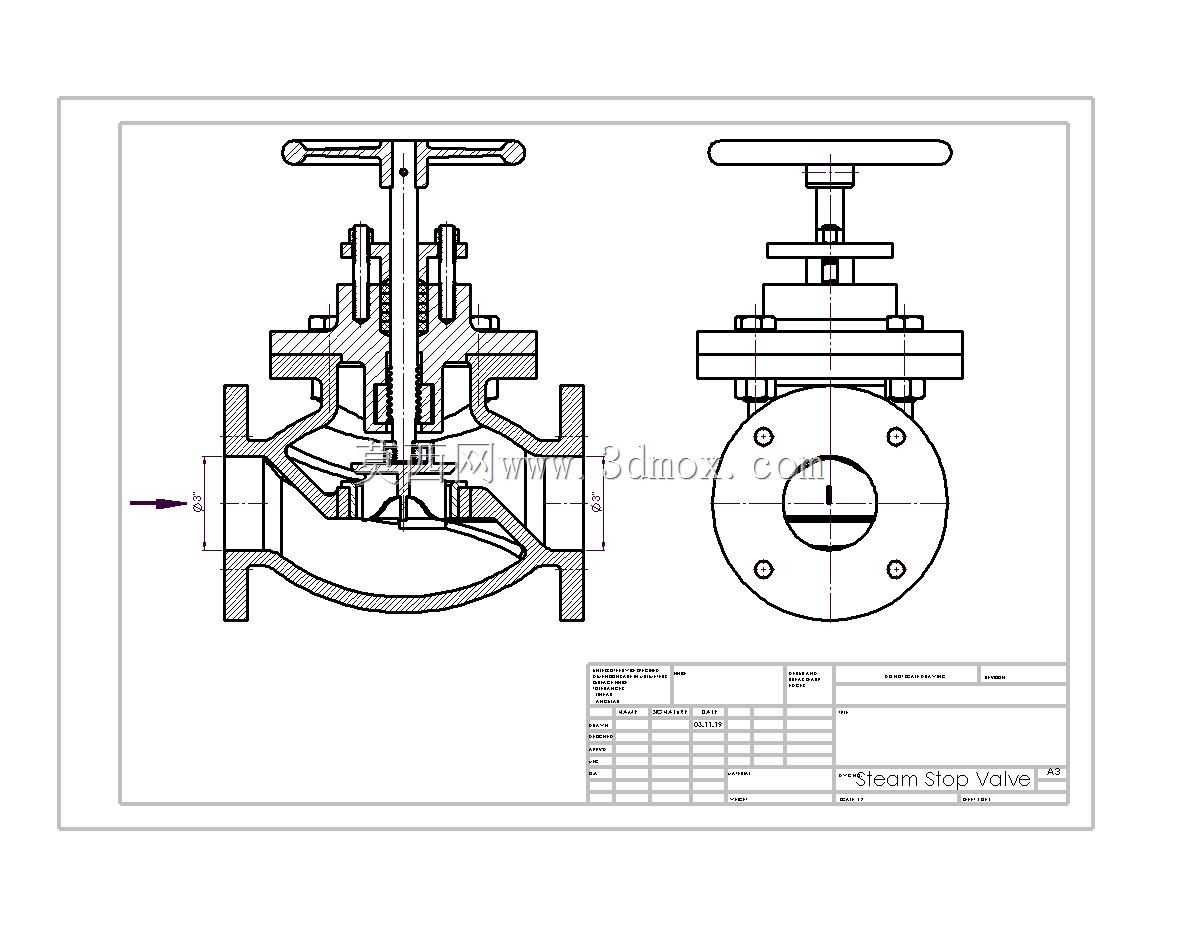

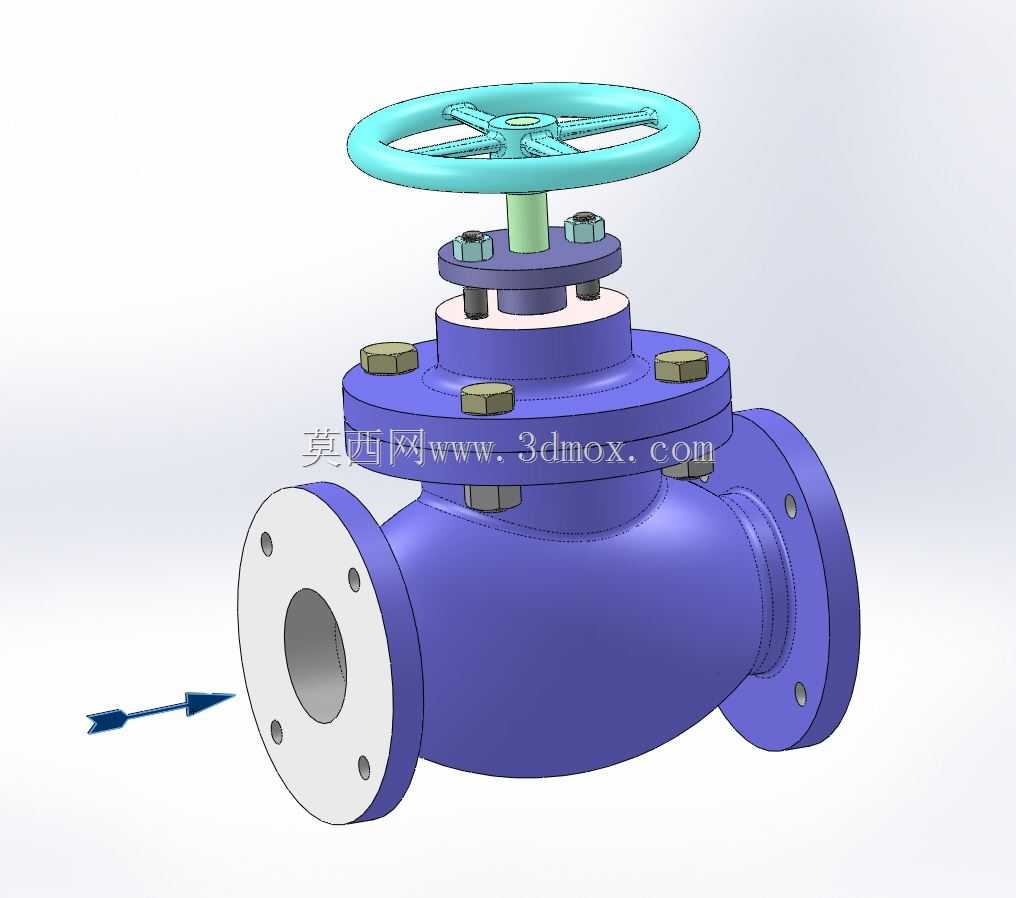

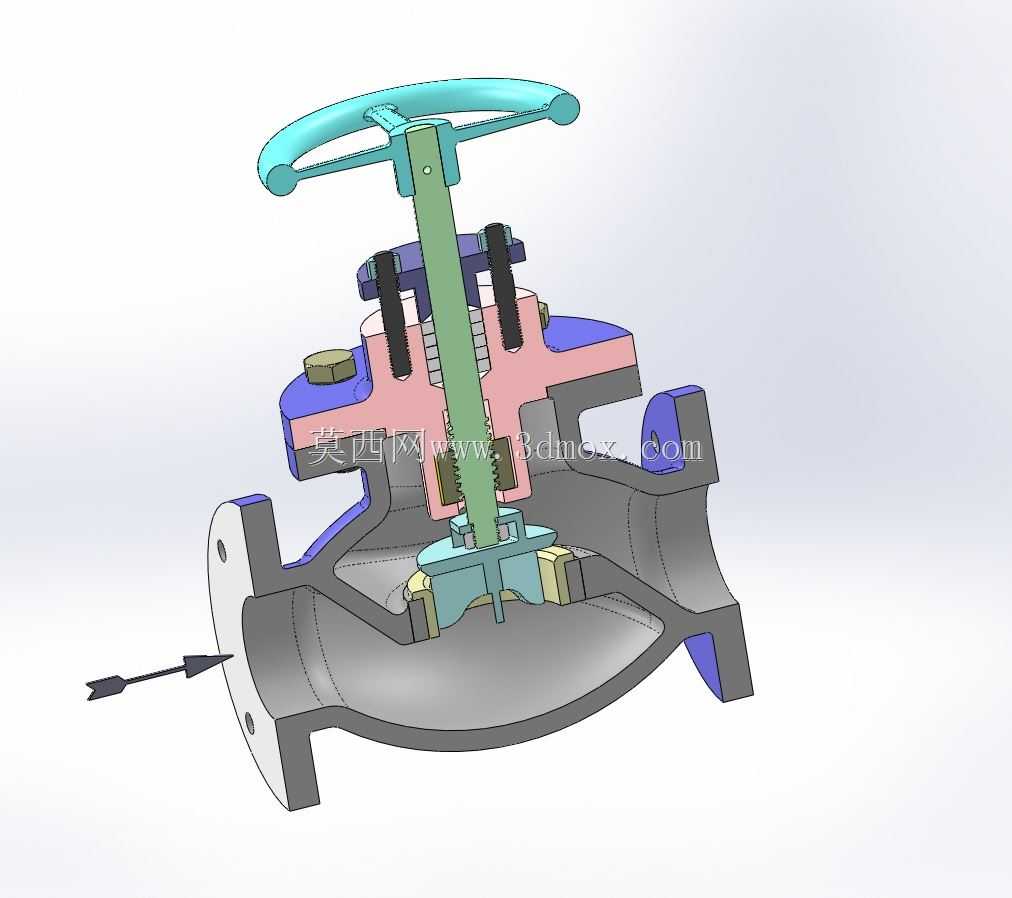

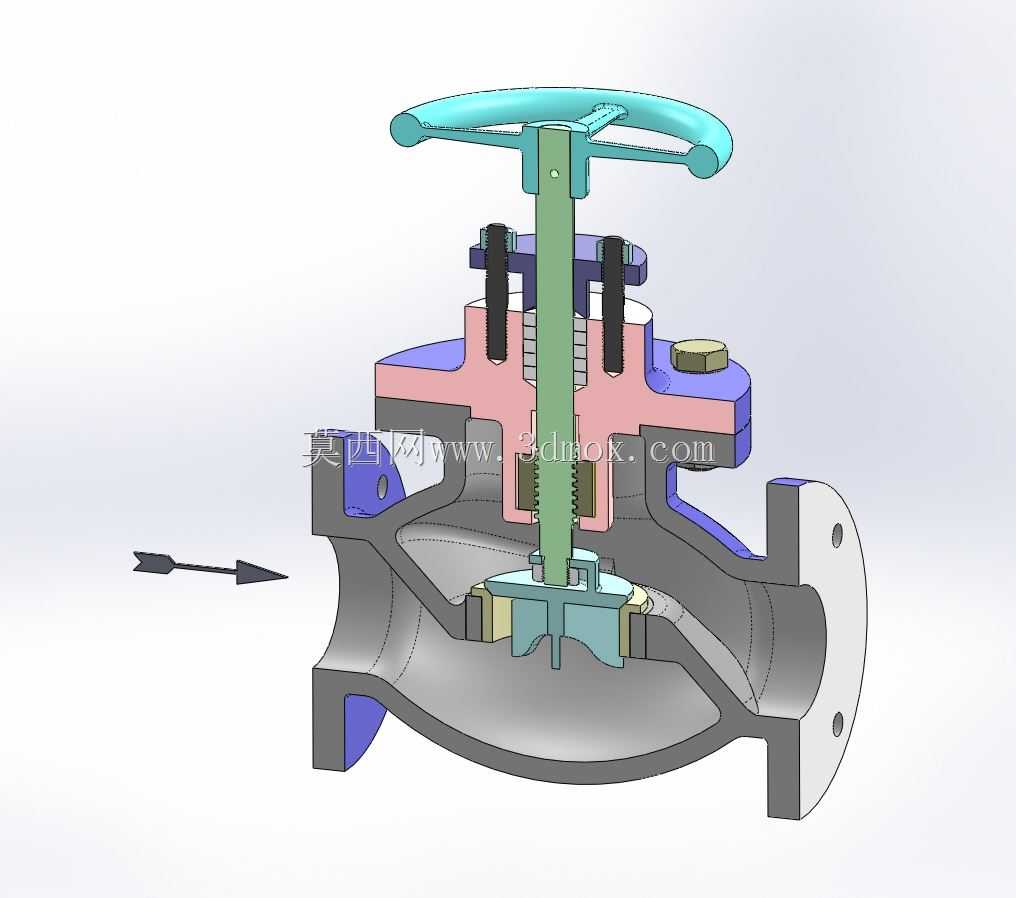

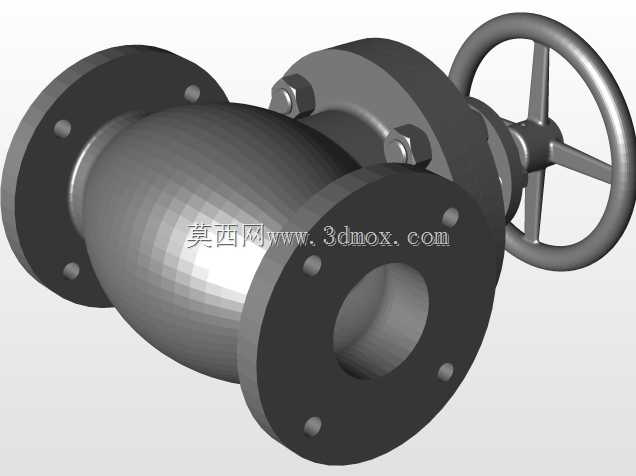

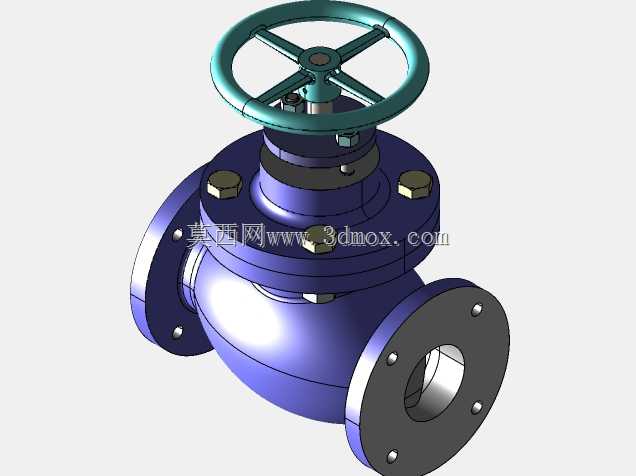

这款手动法兰式蒸汽截止阀，主要面向工业蒸汽输送、集中供热、生产工艺蒸汽供给、热水循环管路等场景设计，是蒸汽及高温热水管路系统中核心的截流控制部件，承担着管路通断调节、压力管控、介质流向约束的核心作用，可有效避免管路超压、介质逆流等问题，保障蒸汽输送系统的运行稳定性与安全性。从功能特性来看，该截止阀采用手轮驱动的升降式阀瓣结构，依靠阀杆带动阀瓣沿阀座密封面做垂直升降运动，相比同通径的闸阀，其密封面启闭过程中摩擦更小，密封性能更可靠，在高温蒸汽工况下长期使用也不易出现密封面冲蚀、内漏等问题，同时阀瓣的升降行程较短，启闭操作的力矩控制更线性，操作人员可通过手轮转动圈数直观判断阀瓣开度，适配不同工况下的流量调节需求。在设计思路上，整体采用直通式流道结构，介质从阀腔一侧水平进入，经过阀座截流区域后从另一侧水平流出，流道走向平顺，介质流动阻力相对较低，可减少蒸汽输送过程中的压损，降低管路系统的能耗；阀体采用流线型的鼓式腔体设计，既保证了阀腔内部有足够的介质流通空间，避免高速蒸汽在阀腔内形成紊流冲击，又通过圆弧过渡的外形结构均匀分散阀体承受的内压应力，在高温高压工况下可有效降低应力集中带来的开裂风险；顶部的阀杆密封采用多级填料压盖结构，通过均布的螺栓压紧填料，可在长期使用后通过紧固螺栓补偿填料磨损量，无需拆解阀门即可完成密封维护，大幅降低现场运维的工作量。从安装边界与尺寸适配来看，该阀门两端采用标准法兰连接结构，法兰端面加工有均匀分布的螺栓孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片即可完成可靠连接，无需额外加工焊接坡口，适配现场快速安装、后期拆检更换的需求；手轮设置在阀体顶部居中位置，操作时所需的转动空间充足，手轮外缘做了圆弧防滑处理，操作人员佩戴劳保手套也可稳定施力，不会出现打滑脱手的问题；整体安装高度、法兰端距均匹配常规工业蒸汽管路的安装空间要求，可直接替换同通径参数的老旧截止阀，无需对现有管路支架、连接位置做额外改造，适配性较强。在细节设计上，阀体与阀盖的连接采用周向均布的螺栓紧固结构，中法兰位置设置密封垫片，可承受蒸汽工况下的温度交变与压力波动，避免中缝泄漏；阀杆采用上装式结构，日常维护填料、更换阀瓣密封件时无需将阀门从管路上拆下，仅需拆卸顶部阀盖组件即可完成内部零件的检修更换，大幅缩短运维停机时间。
