管道带压攻丝堵漏作业装置结构设计

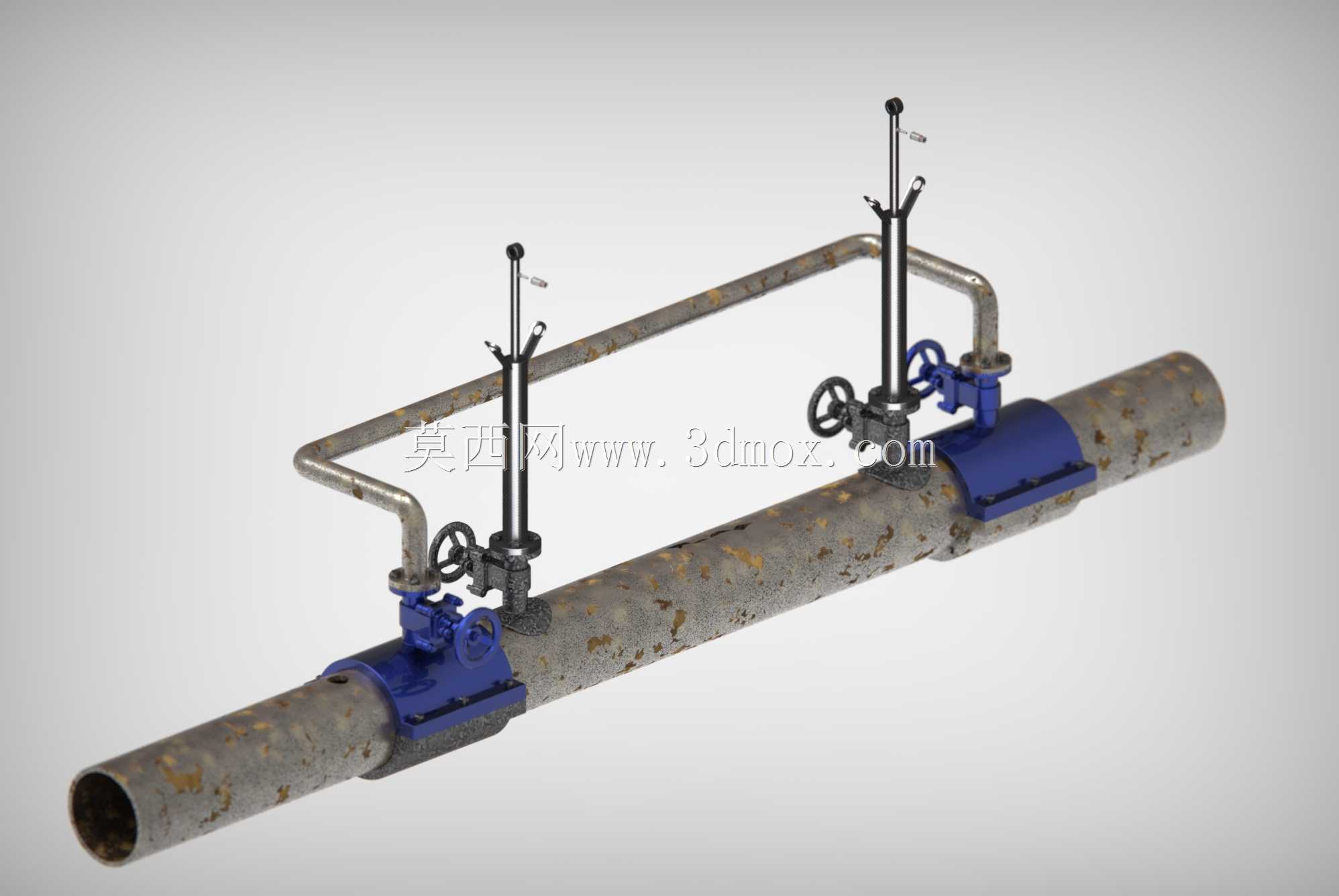

这套带压攻丝堵漏作业装置，主要面向市政供水管网、工业流体输送管线、油气集输管道的应急抢修与不停输维修场景，解决传统管道裂缝、砂眼处置需要全线停输、排空介质带来的生产停滞、资源浪费问题，可在管道保持正常带压运行的状态下完成密封修复作业，大幅降低管线故障处置的经济成本与安全风险。装置整体依托在役管道的外壁作为安装基准，采用对夹式抱箍结构作为承载主体，抱箍内侧适配不同公称直径的管道圆弧面，配套密封胶垫实现与管道外壁的预贴合，整套装置的安装边界可覆盖常规小口径到中口径的输送管道，抱箍开合结构可直接在运行管道上套装固定，无需切割断开原有管线，安装过程不需要大型吊装设备，两名作业人员即可完成现场装配。装置核心的攻丝作业单元采用立式导向结构，配套带手轮的进给机构与旋转驱动接口，作业时可通过导向套精准对准管道破损点位置，在保持管道内部压力密封的前提下，在管道破损区域周边攻出配套的密封螺纹，后续可直接安装封堵螺钉或引流阀完成漏点处置，整套攻丝机构的进给行程经过精准测算，可避免攻穿过深导致管道内壁结构受损，同时导向结构自带压力密封组件，攻丝作业过程中管道内的液体、气体介质不会从作业通道向外泄漏，保障作业全程的安全性。装置配套的旁通管路与控制球阀，可在漏点处置过程中实现介质的临时引流，当漏点压力较高时，可先打开旁通阀将漏点溢出的介质导流到安全区域，待攻丝完成安装封堵件后再关闭旁通阀完成最终密封，整套管路采用弯管一体成型结构，减少连接节点的泄漏风险，球阀采用明杆结构设计，作业人员可直观判断阀门的启闭状态，避免误操作。整套装置的结构设计充分考虑现场作业的复杂工况，所有金属部件均做防锈防腐处理，适配潮湿、户外、有腐蚀性介质的作业环境，操作手轮采用防滑结构，即使佩戴防护手套也可稳定操作，装置整体重量控制在单人可搬运的范围内，适合作为管线运维班组的常备应急装备，可有效缩短管道漏点的处置时长，降低停输带来的供水、供油、供气中断影响，提升管线运维的应急处置效率。
