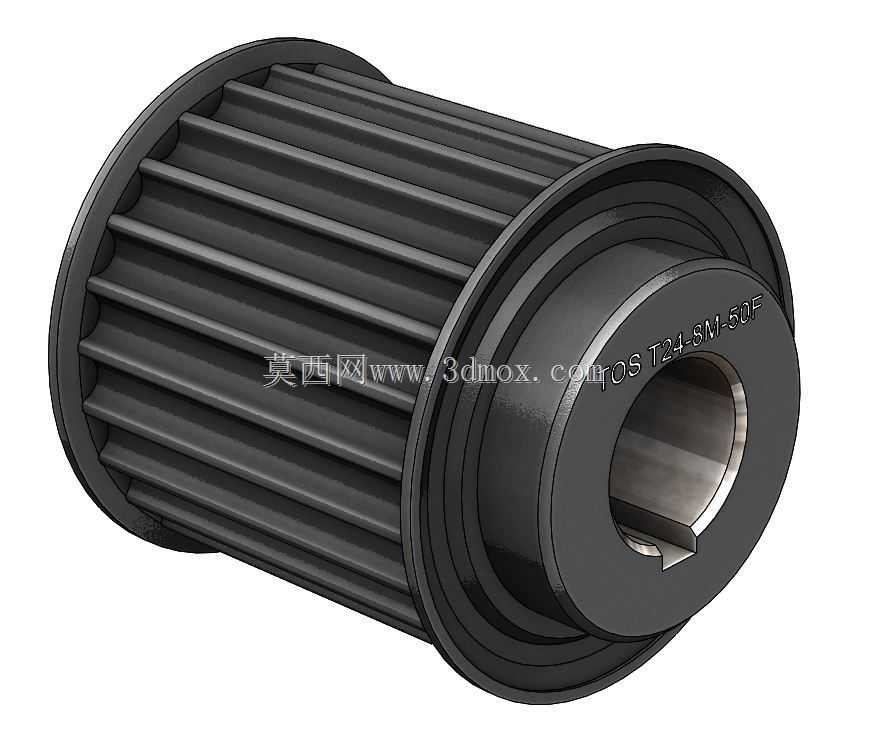

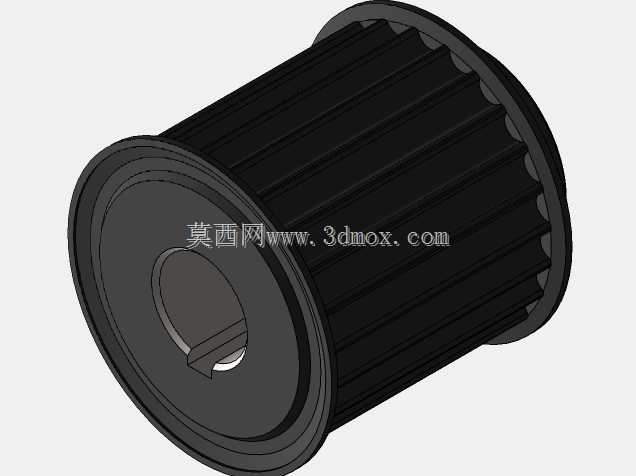

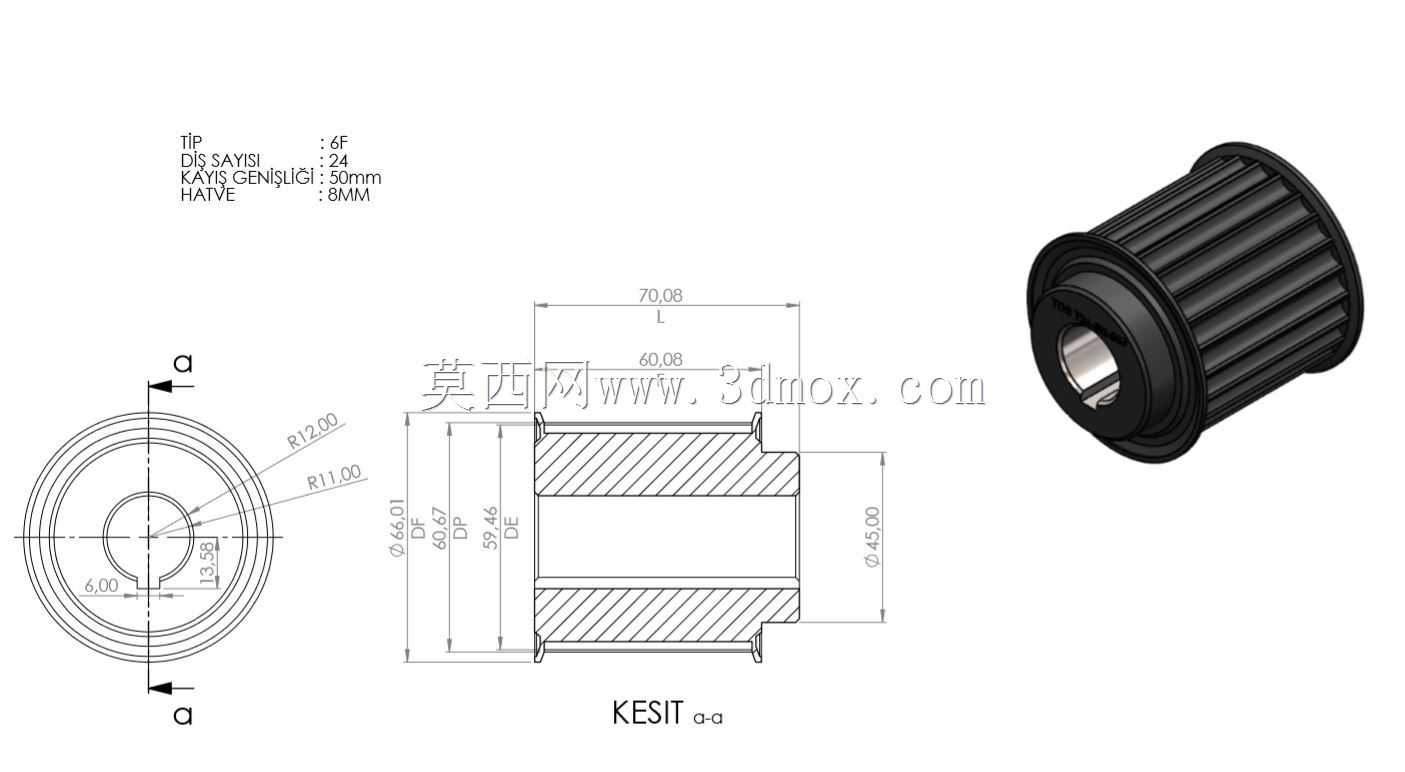

T24-8M型50F规格同步正时传动带轮

这款正时皮带轮是机械同步传动系统中的核心执行零件，主要应用在需要严格保证传动比同步的工业设备场景中，常见于自动化生产线的输送传动单元、精密机床的进给传动机构、纺织机械的同步辊驱动系统、包装设备的工位切换传动结构，也可适配小型动力设备的正时传动链路，能够在高速运转工况下避免传统三角带传动易出现的打滑、传动比偏移问题，保障动力输入端与输出端的转速相位完全匹配，杜绝因传动错位引发的设备动作偏差、加工精度超差等生产故障。从功能特性来看，该带轮采用8M齿距的梯形齿廓设计，齿形与对应规格的同步带啮合间隙经过优化，既保证啮合过程中无卡滞、无跳齿风险，又能将啮合传动的噪音控制在较低水平，带轮两侧设置有挡边凸缘，能够在皮带运转过程中限制皮带的轴向窜动，避免皮带跑偏脱轮的故障，中心轮毂位置设计有标准键槽结构，可与配套传动轴通过平键实现周向固定，传递额定扭矩时不会出现轴与轮毂的相对滑转，保障动力传递的可靠性。在设计思路上，这款带轮采用了等强度的结构优化，轮齿部分的壁厚经过受力校核，既满足额定扭矩下的抗弯、抗挤压强度要求，又尽可能减少了不必要的材料冗余，降低带轮自身的转动惯量，减少高速启停工况下的惯性冲击，轮毂部分的长度与轮体宽度匹配，保证与轴的配合长度足够，避免轴孔配合面出现应力集中导致的轮毂开裂，内孔与键槽的公差按照中等精度传动配合设计，兼顾装配便利性与配合紧固性。从安装边界来看，该带轮的轮体宽度适配50mm宽度的8M规格同步带，安装时需要保证带轮端面与传动轴轴线的垂直度，避免皮带偏磨，中心孔的尺寸与对应直径的传动轴匹配，键槽尺寸符合标准平键的配合要求，两侧挡缘的外径大于带轮齿顶圆直径，安装时需要预留出挡缘周边的安全间隙，避免运转过程中与周边机架、护罩发生剐蹭干涉，带轮的轴向定位可通过轴肩与轴端挡圈配合实现，保证运转过程中带轮无轴向窜动，维持传动系统的长期稳定运行。
