带驱动调节机构的文丘里管结构设计

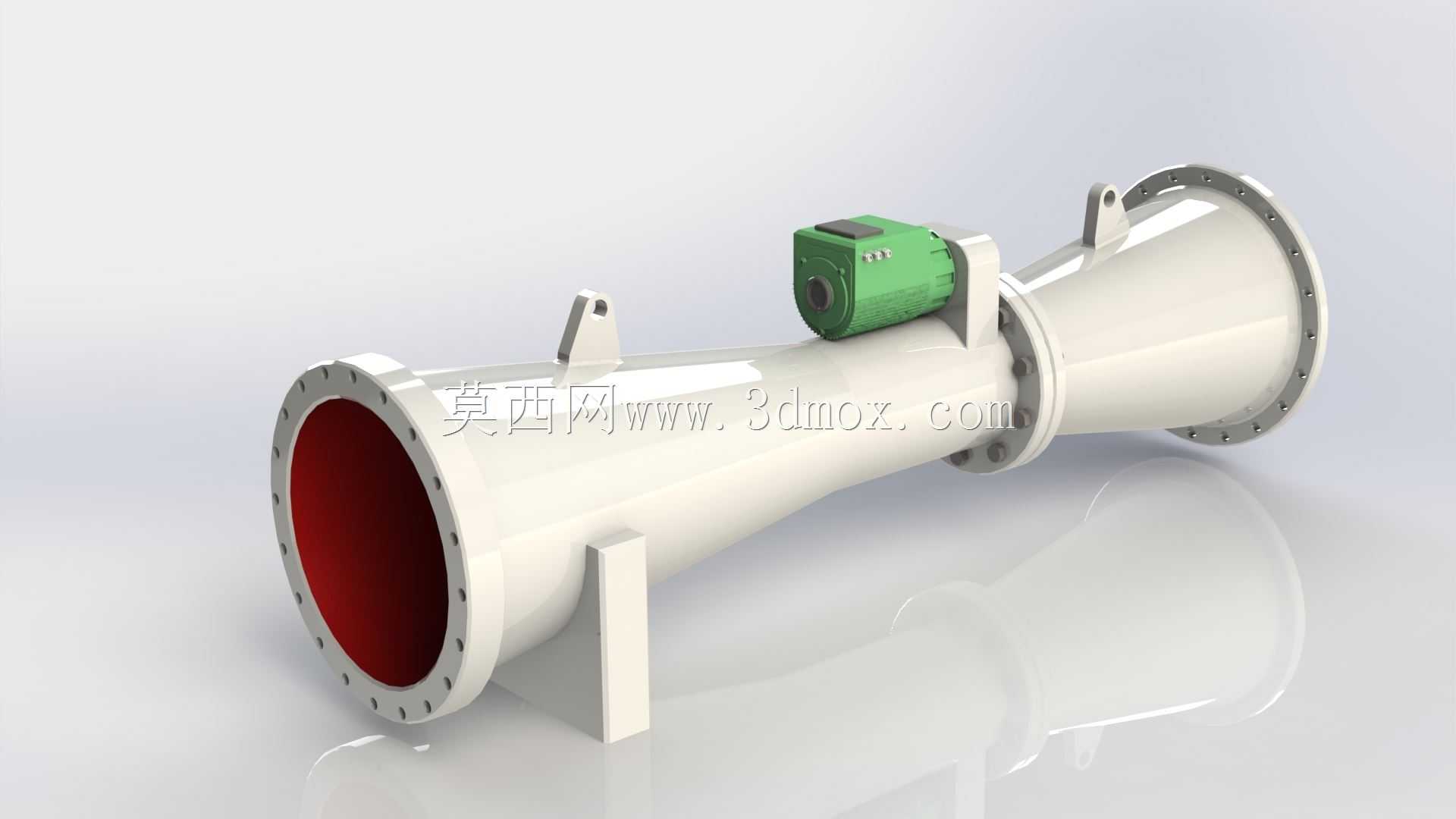

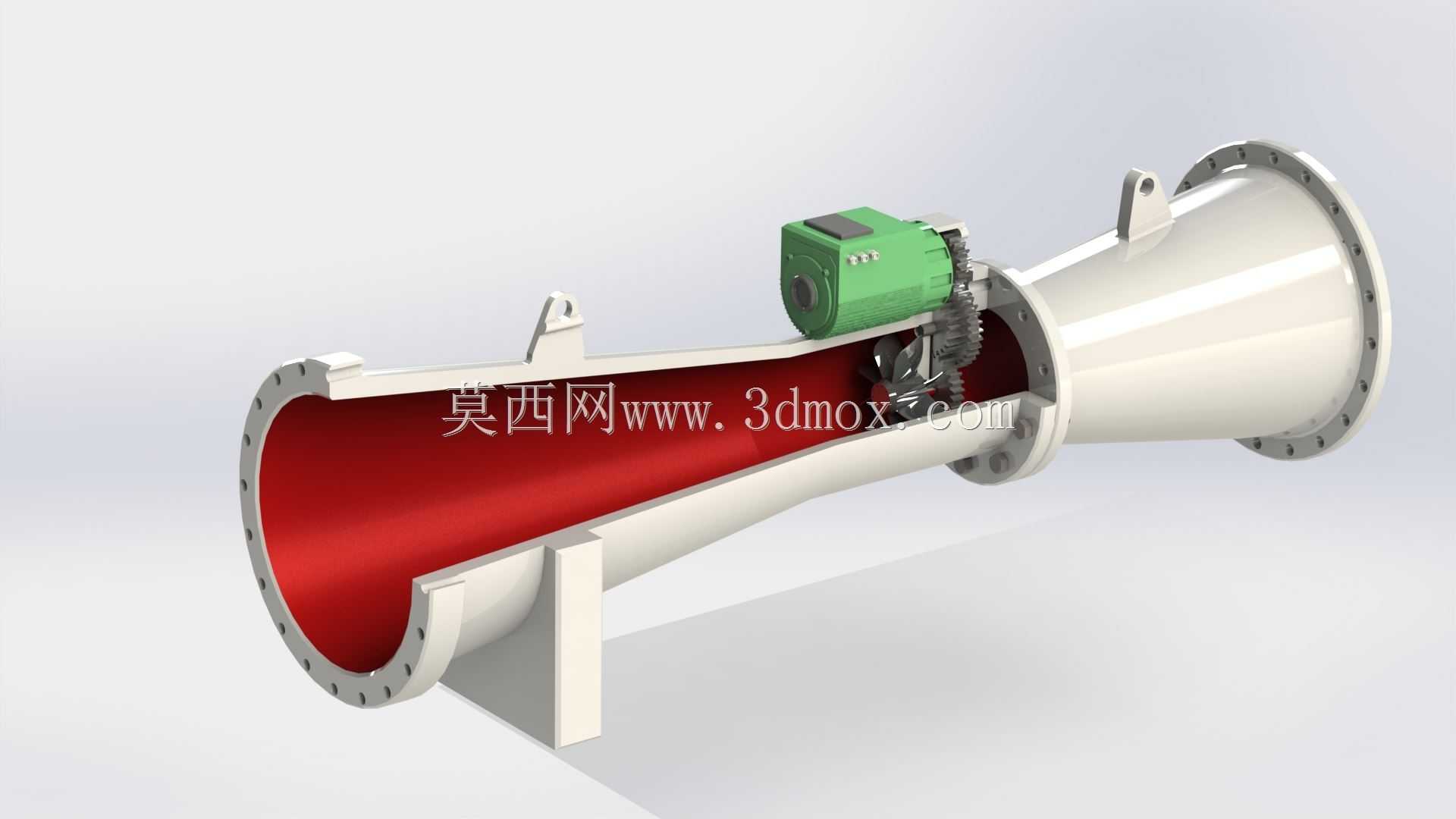

该文丘里管结构主要应用于工业流体输送管网、化工介质输送管线、暖通空调循环系统、水处理工艺管路以及烟气排放监测场景中，作为兼具流量测量与节流调节功能的核心管路部件，可在不破坏管路整体密封性的前提下，实现对管内流体流速、压差的精准调控，同时依托经典的收缩-喉道-扩压流道结构，大幅降低流体经过节流部件时的压损，相比传统孔板节流件，能减少30%以上的不可逆压力损失，适配长距离流体输送的节能运行需求。产品整体采用两端法兰对接的安装形式，流道内壁做光滑圆弧过渡处理，入口收缩段按照流体力学最优收缩曲线设计，可引导管内流体平稳加速，避免局部涡流引发的振动与噪声；中部喉道位置集成了电动驱动调节机构，通过齿轮传动副带动内置调节件动作，可根据实际工况需求调整喉道通流面积，实现不同工况下的流量匹配，调节机构做密封隔腔处理，将传动部件与流道内介质完全隔离，既避免介质对传动构件的腐蚀，也防止传动润滑杂质污染输送介质；出口扩压段采用小角度渐扩设计，可将高速流体的动能逐步转化为压力能，最大程度恢复流体压力，降低管路系统的整体动力损耗。在安装边界设计上，两端法兰的螺栓孔位、密封面尺寸完全匹配对应公称通径的工业管路法兰标准，底部设置支撑固定支座，可直接将装置固定在管路支架或设备基座上，无需额外设计定制转接构件；驱动机构的接线端预留标准电气接口，可直接接入工业自动化控制系统，接收远程调节信号实现开度自动调整，适配智能化工厂的无人值守运行需求。设计过程中针对不同介质的特性做了结构适配，流道内壁可根据输送介质的腐蚀属性选用对应衬层，调节构件的动作行程经过反复校核，可在全行程范围内保持流道的平滑过渡，避免出现局部流道突变引发的介质冲蚀问题，同时整体结构做了轻量化优化，在保证结构强度满足管路压力等级要求的前提下，尽可能降低装置自重，减轻管路支撑结构的承载负荷，适配大管径、高压力等级的工业管路安装使用需求。
