小型皮带传动砂带磨削打磨设备

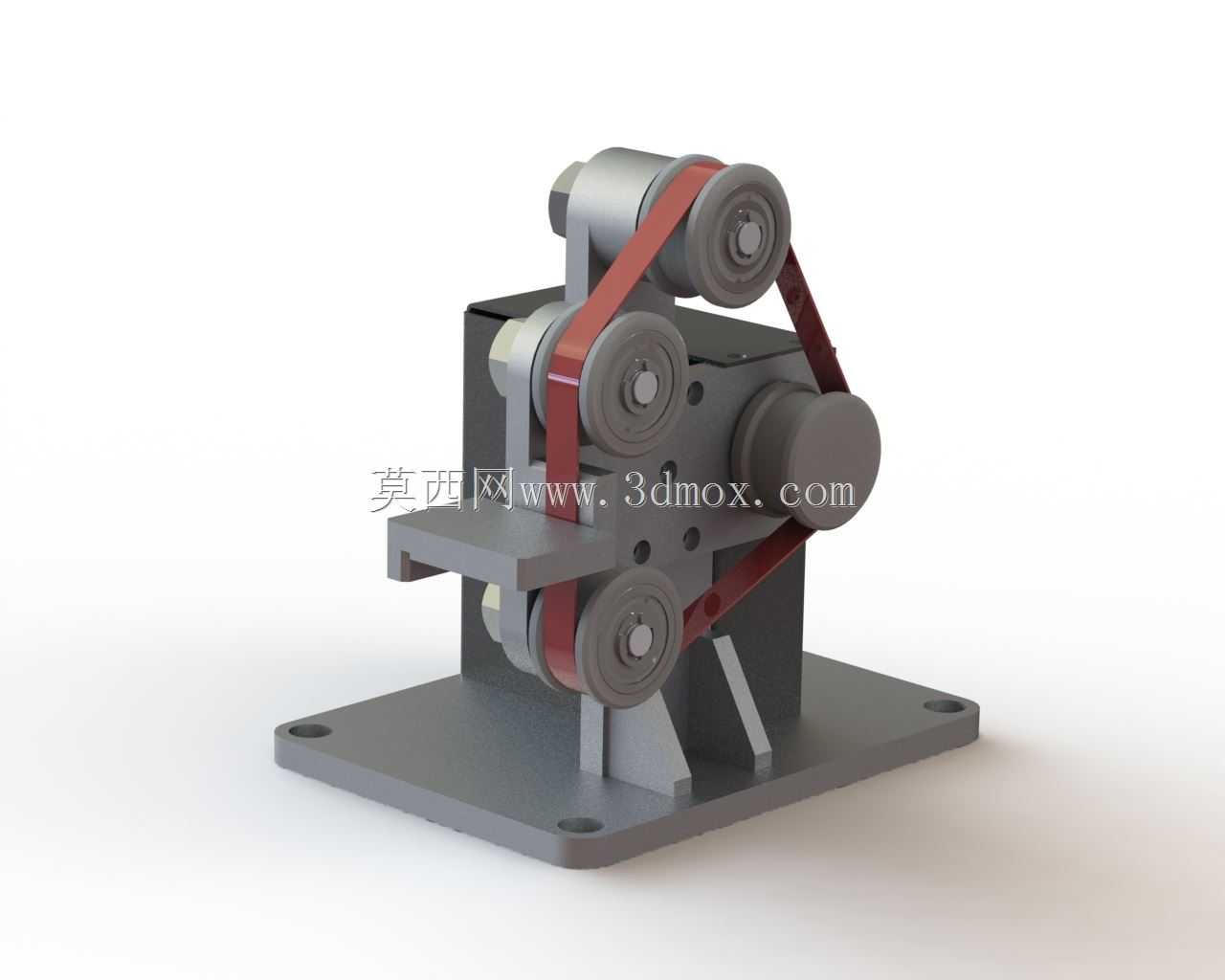

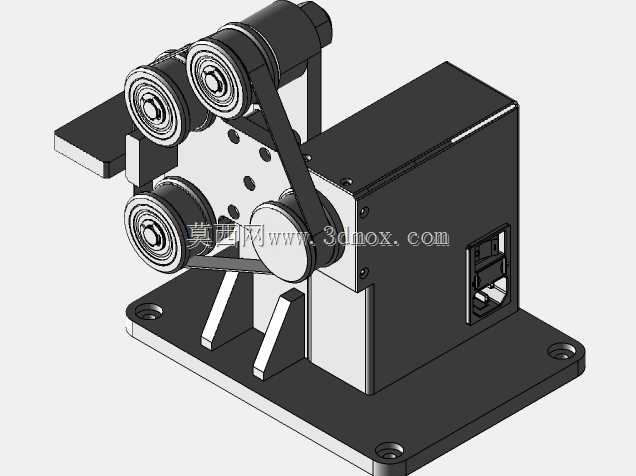

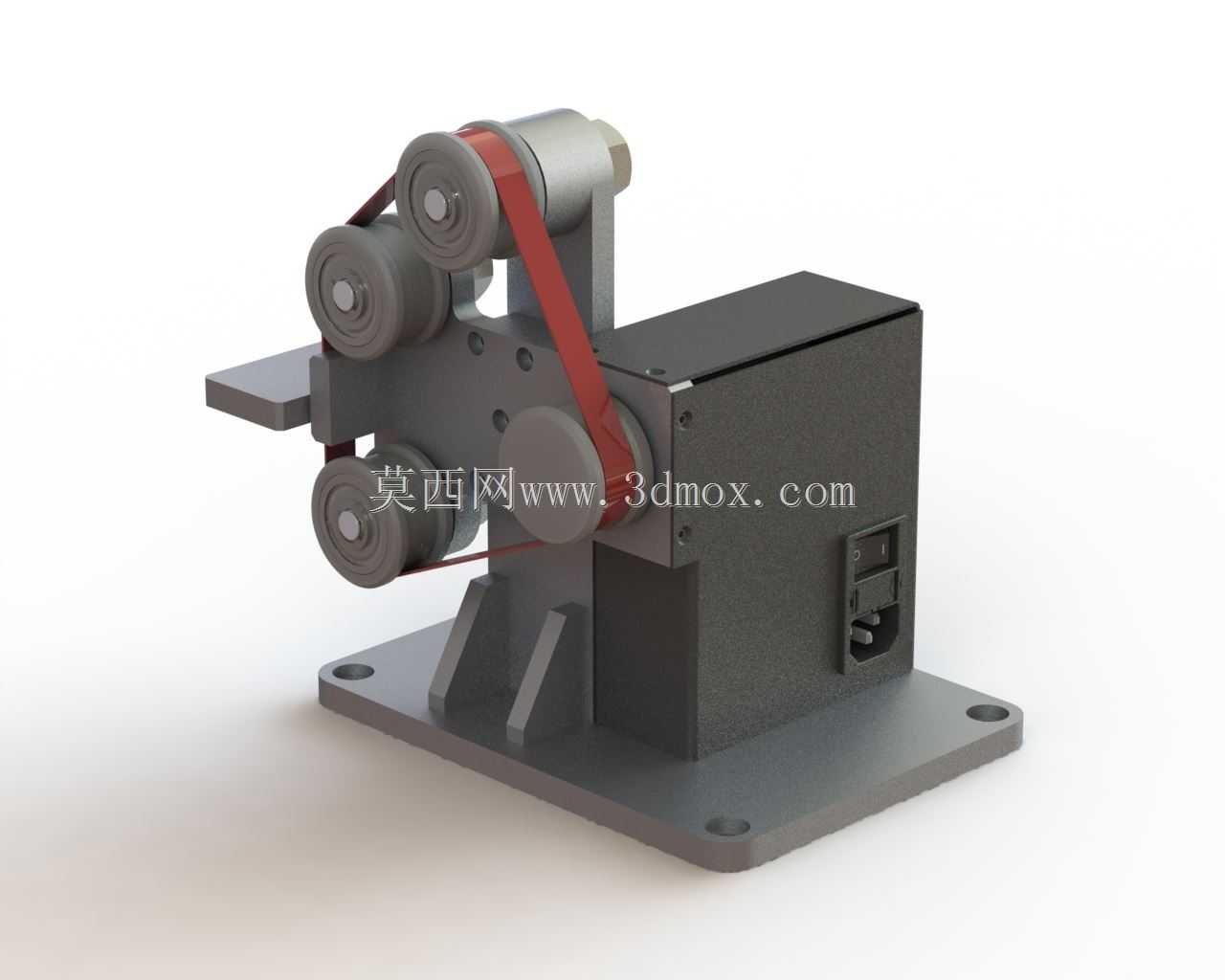

这款小型皮带传动打磨设备，主要面向精密五金小件加工、手工模型制作、小型零件修磨去毛刺等应用场景，可安置在桌面级加工工位，适配小作坊、个人工坊、实验室试制等空间有限的作业环境，能够完成金属件飞边去除、塑料件毛边打磨、木质构件表面精修、小型刀具开刃修磨等多种作业需求。设备采用分体式布局设计，动力单元与磨削执行单元通过三角带实现动力传递，这种传动结构能够在传递足够扭矩的同时，缓冲电机启动与负载变化带来的振动，降低磨削作业时的抖动幅度，提升打磨过程的稳定性，同时皮带传动结构具备过载保护特性，当磨削进给量过大出现卡滞时，皮带可产生微量打滑，避免动力单元因堵转出现损坏。设备的磨削端设置了多组导向轮，其中包含接触轮、张紧轮与导向支撑轮，多轮布局能够让砂带保持稳定的张紧状态，同时形成不同曲率的作业接触面：大直径接触轮可提供较大的接触面积，适合大平面的快速粗磨；小直径轮组可伸入狭窄缝隙、异形曲面位置，完成复杂轮廓的精细修磨，适配不同形状工件的加工需求。设备底座采用带安装孔的平板式设计，整体安装边界紧凑，底座预留的四个固定孔可通过螺栓将设备锁紧在工作台面，避免作业过程中设备移位，底座上方设置的三角加强筋结构，能够提升动力舱与磨削支架的连接刚性，减少高速运转时的结构形变。设备的动力舱采用封闭箱体结构，将动力部件完全容纳在壳体内部，既可以阻挡打磨产生的碎屑进入动力单元内部，也能避免作业人员误触运转部件，提升作业安全性。磨削支架部分采用镂空式安装板设计，可根据砂带长度、打磨需求调整导向轮的安装位置，灵活调整砂带的张紧度与作业角度，适配不同粒度、不同长度的砂带安装使用，设备整体重心偏向底座一侧，放置时稳定性强，即使不进行螺栓固定，也可在轻载打磨作业时保持平稳，满足临时移动作业的使用需求。
