四旋翼小型航拍作业无人机结构设计

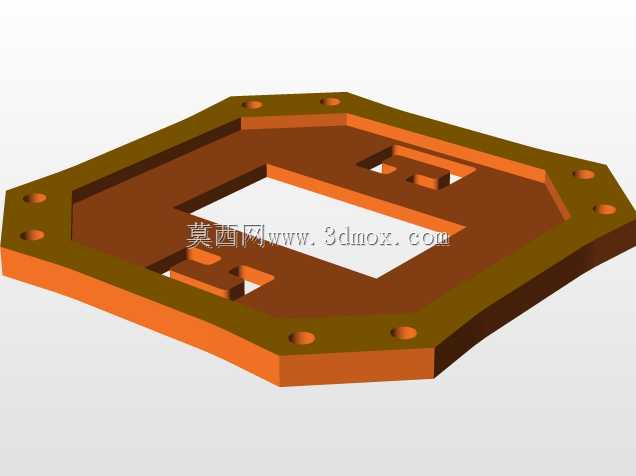

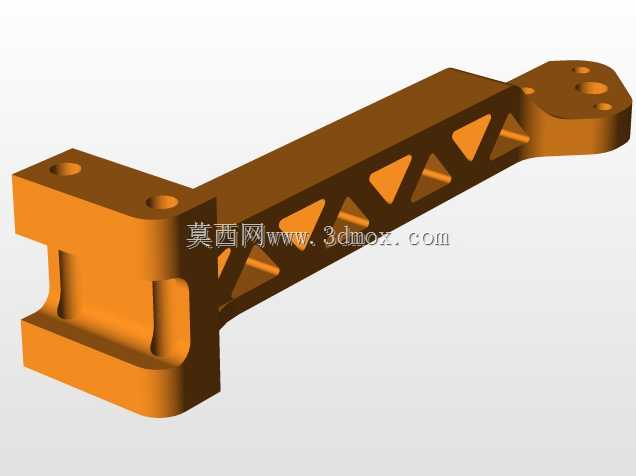

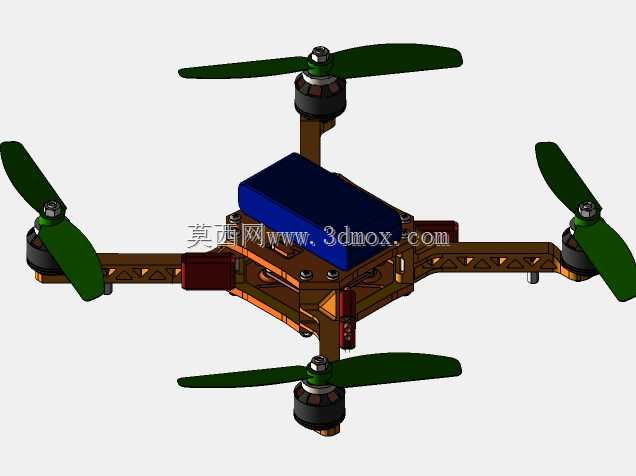

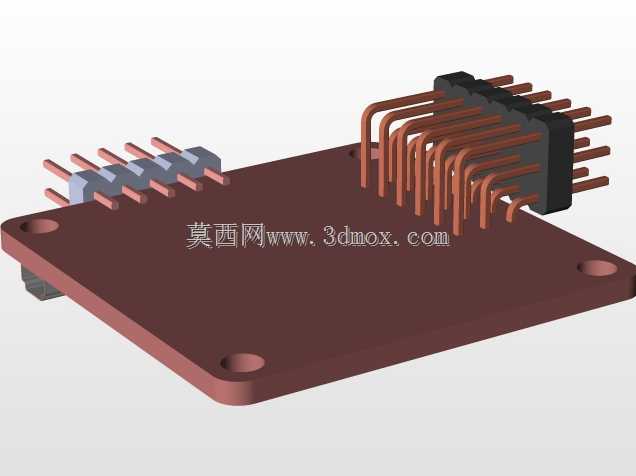

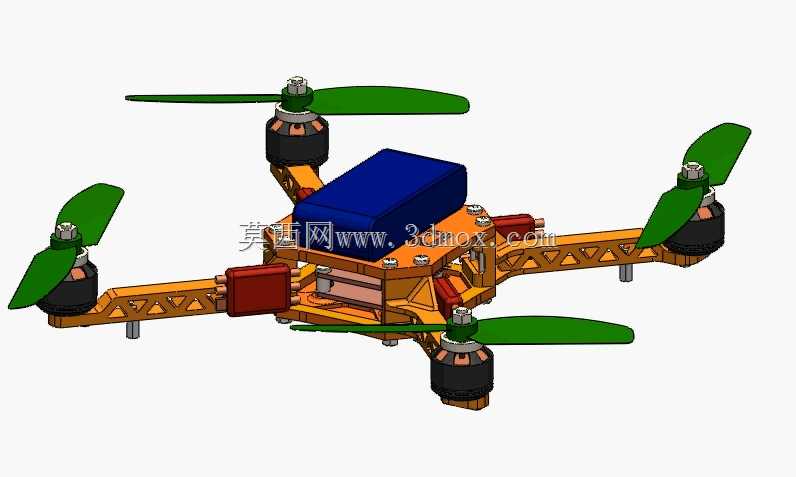

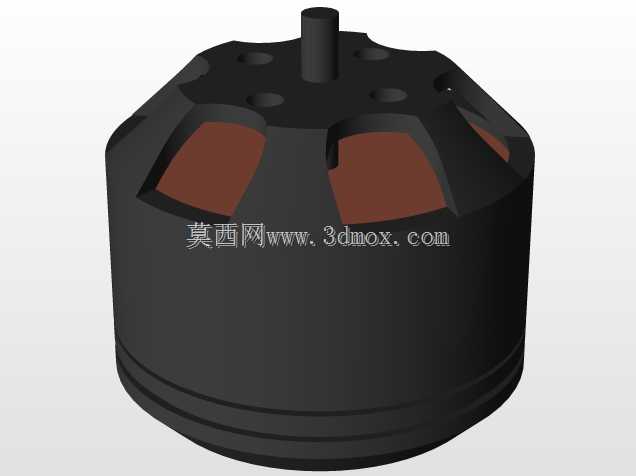

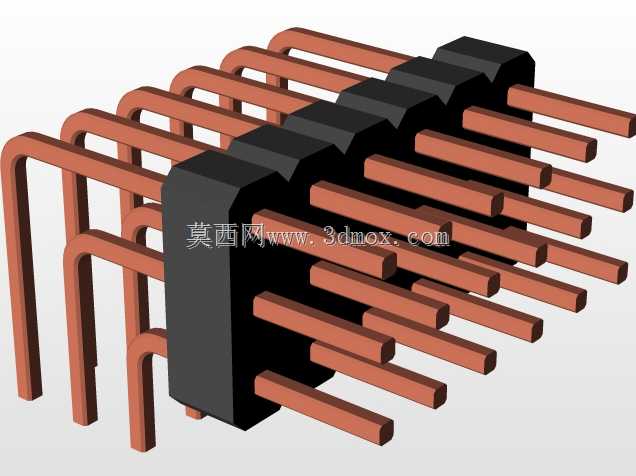

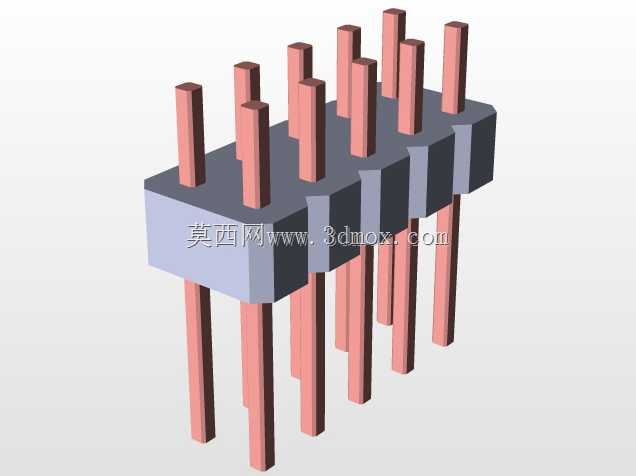

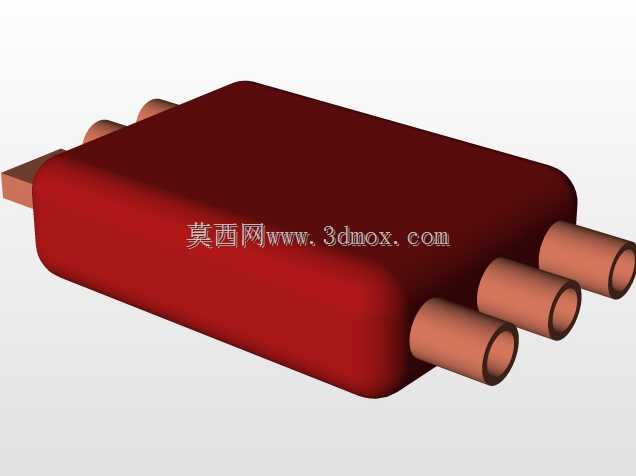

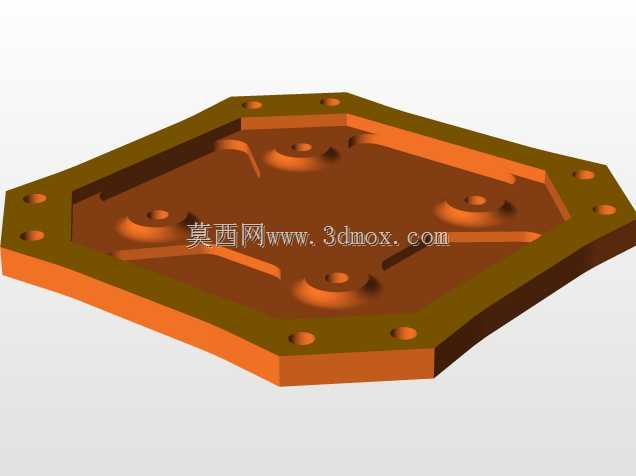

这款四旋翼飞行器主要面向低空近景航拍、小型场地巡检、轻量载荷投递等民用作业场景，可适配户外爱好者航拍创作、园区安防巡检、农田苗情快速查勘、小型活动空中机位拍摄等实际使用需求，能够在开阔无强电磁干扰的低空域完成稳定悬停、定速巡航、定点起降等飞行动作，满足小范围空中作业的灵活使用要求。整机采用对称X型机架布局，四个旋翼臂以中心舱为核心呈90度均匀分布，这种布局能够让四个无刷电机的动力输出形成均匀的力矩平衡，在飞行过程中可通过调整不同旋翼的转速差快速完成俯仰、横滚、偏航等姿态调整，相比其他布局的多旋翼飞行器，X型布局的姿态响应速度更快，机动灵活性更强，适合在狭窄空间内完成小半径转向、低空穿行等动作。机架臂采用镂空桁架式结构设计，在保证结构强度满足飞行载荷要求的前提下，尽可能削减了机架自身的结构重量，既能够降低动力系统的负载压力，延长单组电池的续航时长，也能减少飞行过程中的风阻影响，提升飞行稳定性。中心载荷舱采用分层式设计，上层预留了电池安装位，可适配常规规格的航模锂电池，通过绑带或卡扣结构即可完成电池的快速拆装，方便作业过程中快速更换电池提升作业效率；下层预留了飞控板、电调、图传模块等电子元件的安装空间，各元件的安装位都预留了对应的走线槽与固定孔位，能够让内部线路排布规整，避免飞行过程中线路晃动干扰传感器工作，也方便后期的元件检修与更换。机臂末端的电机安装座采用下沉式设计，让电机输出轴与机架平面保持垂直，保证旋翼旋转时产生的升力方向垂直向上，减少动力损耗；旋翼采用快拆式安装结构，无需额外工具即可完成桨叶的拆装更换，方便日常收纳携带，也能在桨叶出现磨损时快速替换。整机的安装边界充分考虑了便携性需求，机臂与中心舱采用快拆连接结构，拆卸后可放入常规尺寸的航模收纳包中，方便外出作业携带；起落架采用短小的柱状支撑结构，安装在机臂下方，既能够保证起降时机身与地面保持足够的安全距离，避免搭载的摄像头、电池等部件磕碰地面，也不会过度增加机身的正面风阻。在设计过程中充分考虑了飞行的安全冗余，机架材质选用高强度轻质复合材质，能够承受常规飞行中的轻微磕碰，避免轻微撞击就出现机架断裂的问题；各电子元件的安装位都预留了足够的散热空间，避免长时间飞行时电调、电机等部件积热影响工作稳定性。
