机械建模练习用等距结构实体合集

　　这套等距结构实体，主要面向机械三维建模入门阶段的练习场景，覆盖了从基础块体切割、曲面过渡到组合结构装配逻辑的全流程训练要点，日常可作为结构设计人员熟悉建模逻辑、掌握特征命令操作的练习载体，也能作为机械类专业三维建模课程的配套实训素材，帮助初学者建立从二维草图到三维实体的映射思维。

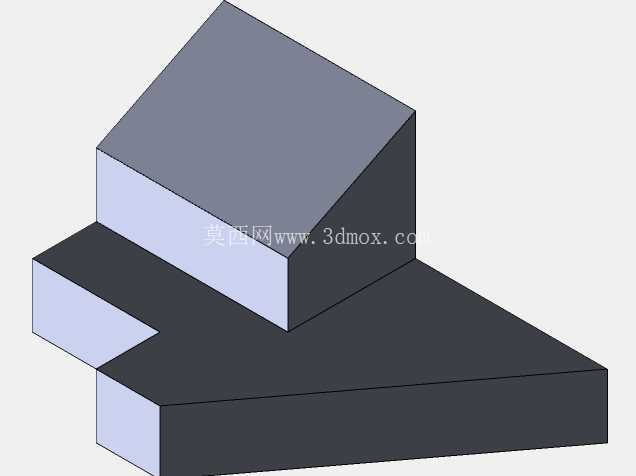

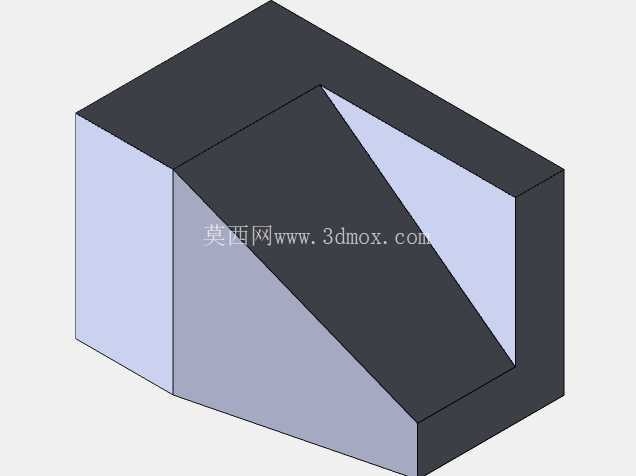

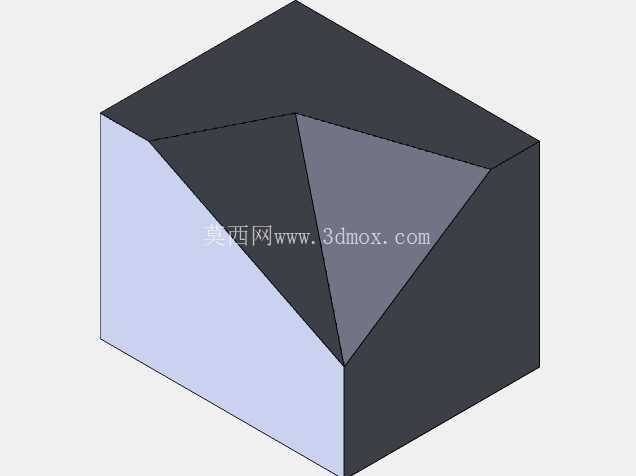

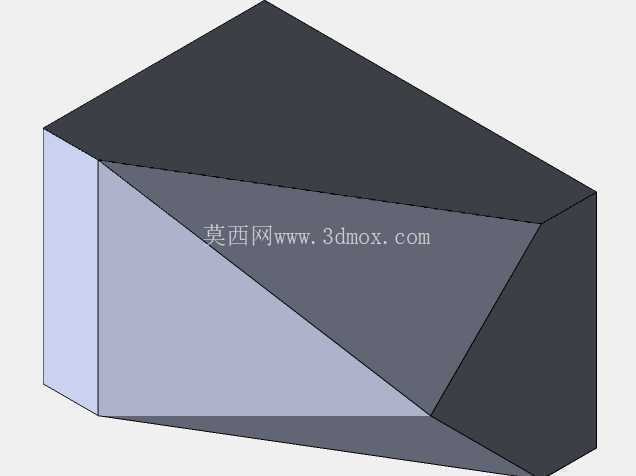

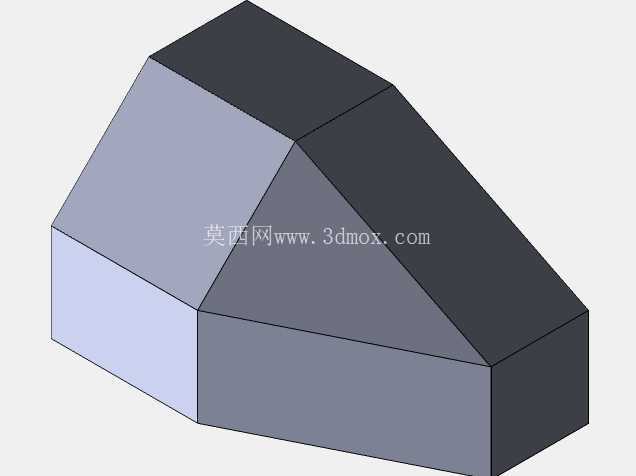

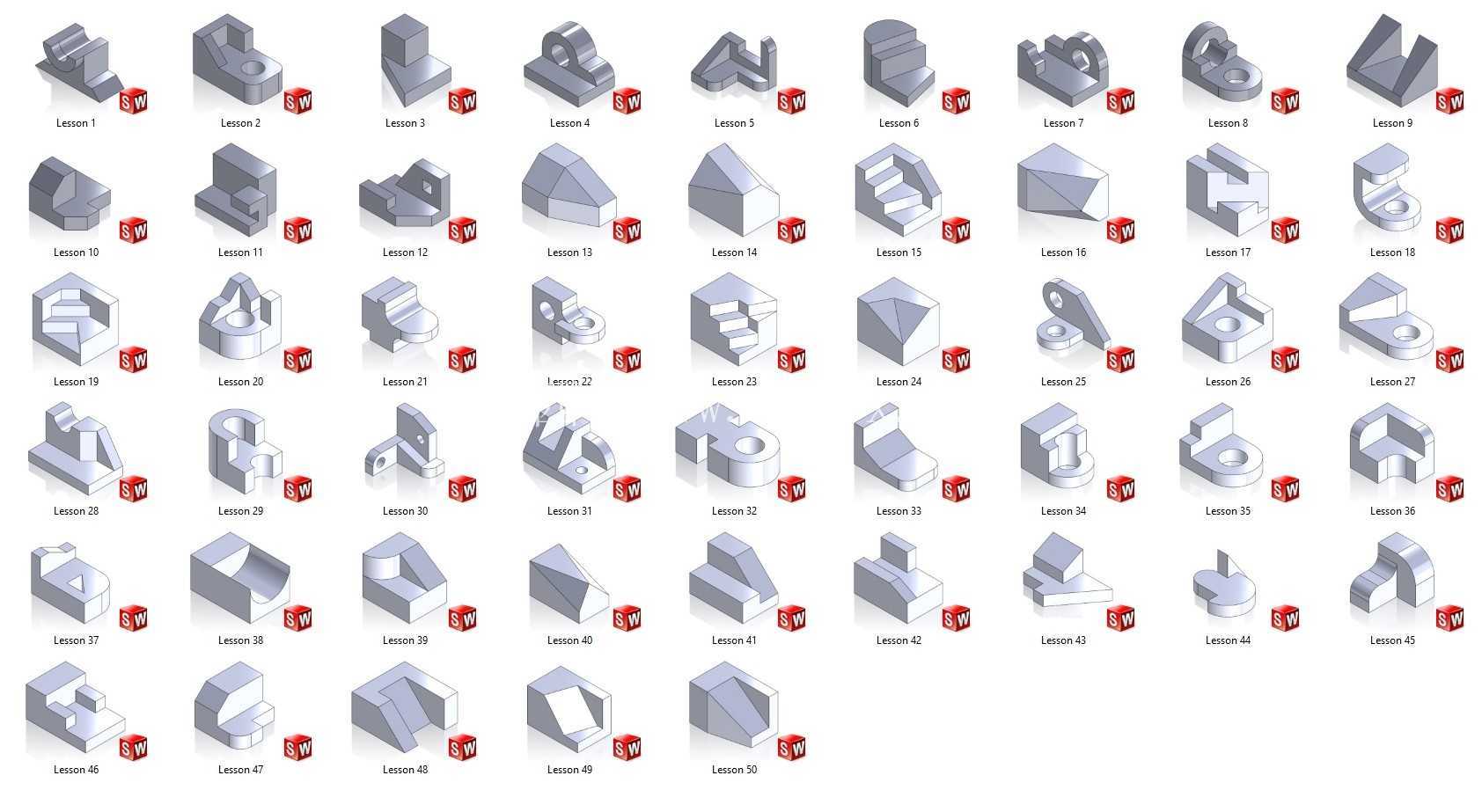

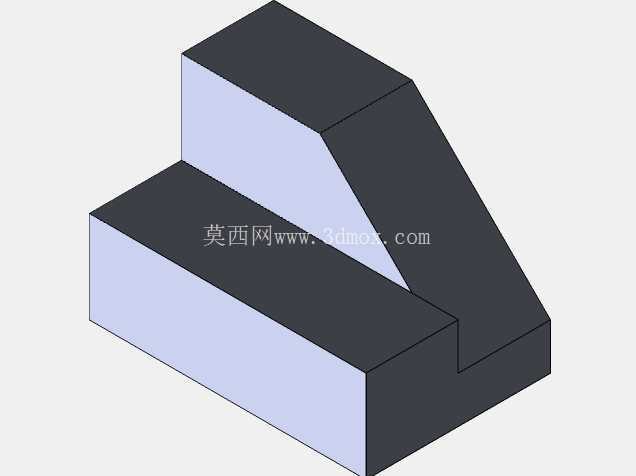

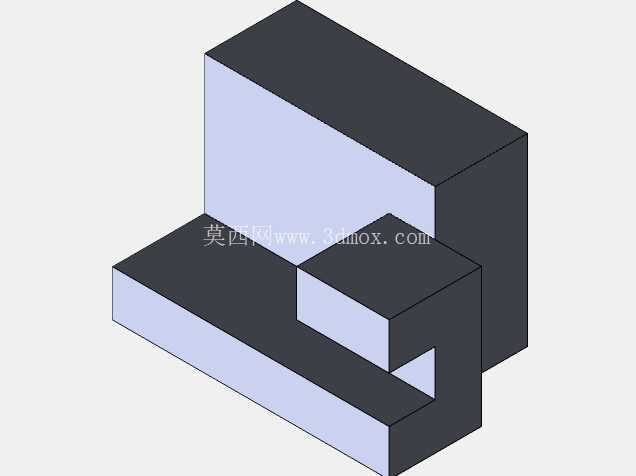

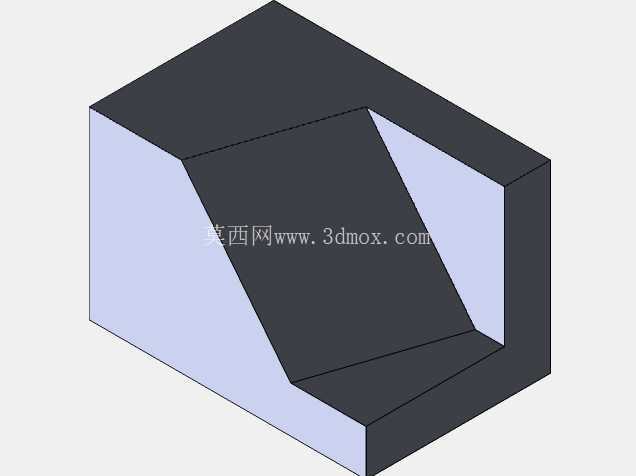

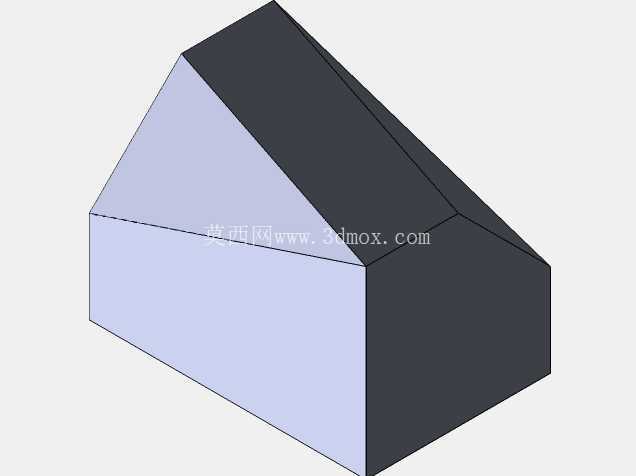

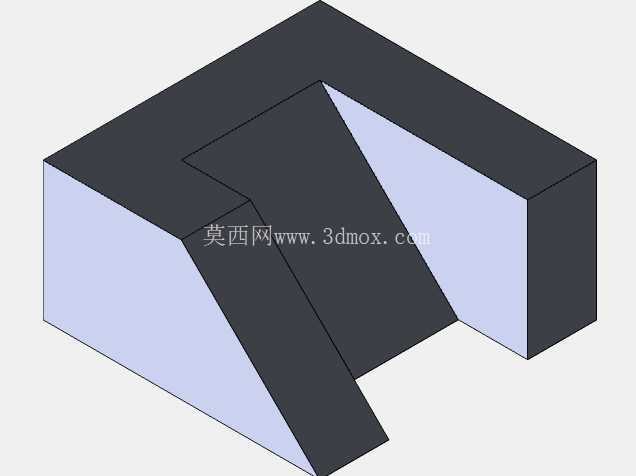

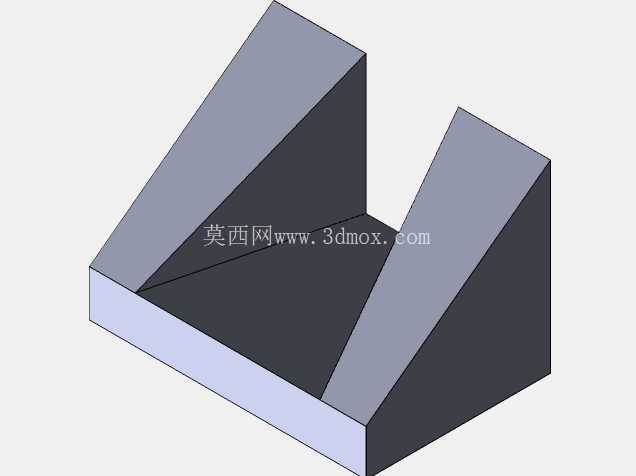

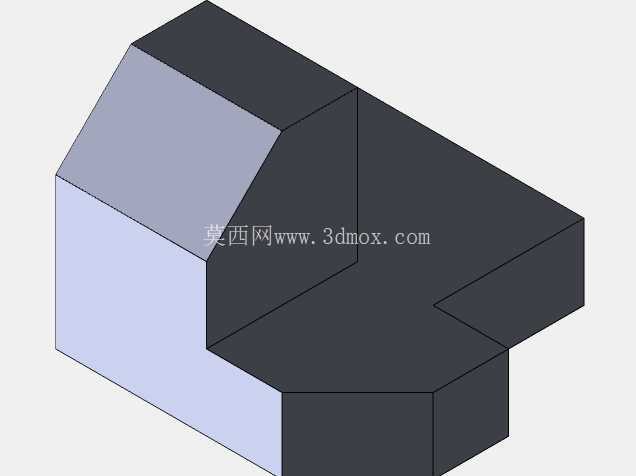

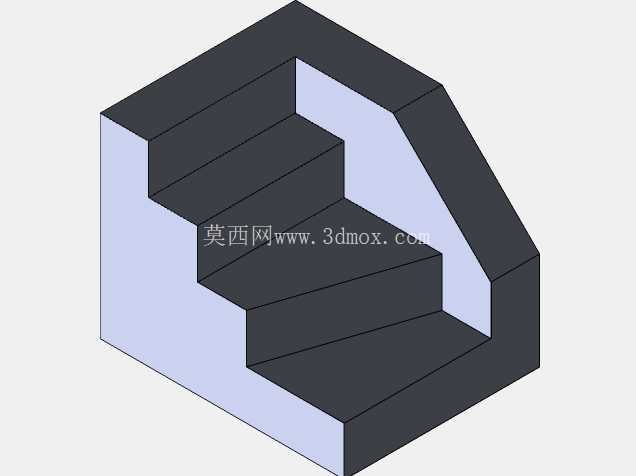

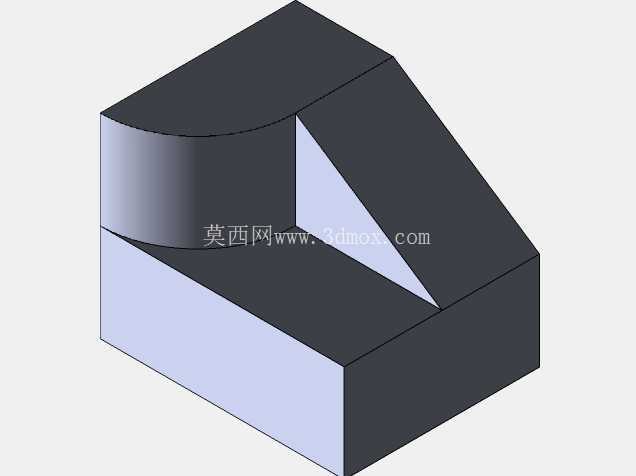

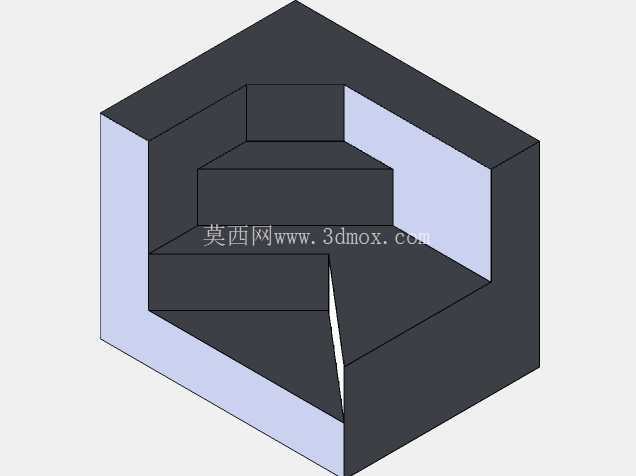

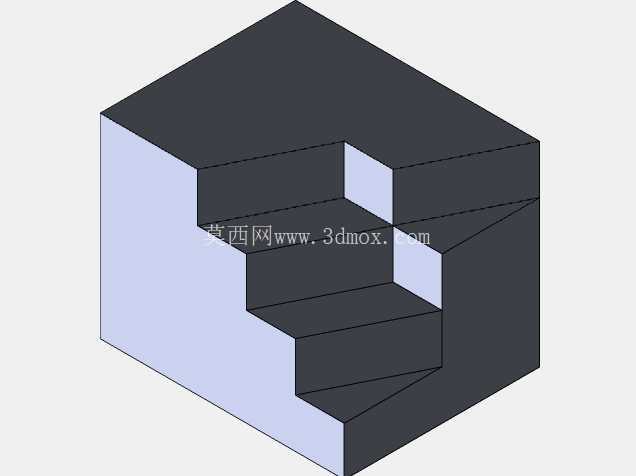

　　从实际设计思路来看，整套实体的排布遵循从简到繁的递进逻辑，开篇的几个基础块体，重点训练草图绘制的尺寸约束、拉伸切除的基准选择，比如带单一切角的块体，需要先确定切角的定位基准，避免出现特征过定义或者欠约束的问题，这类基础结构在实际工装夹具的定位块设计中十分常见，很多非标工装的定位支撑面，都是通过这类基础块体的特征修改得到的，练习时掌握的基准选择逻辑，能直接迁移到实际工装设计工作中，减少设计阶段的基准错误。

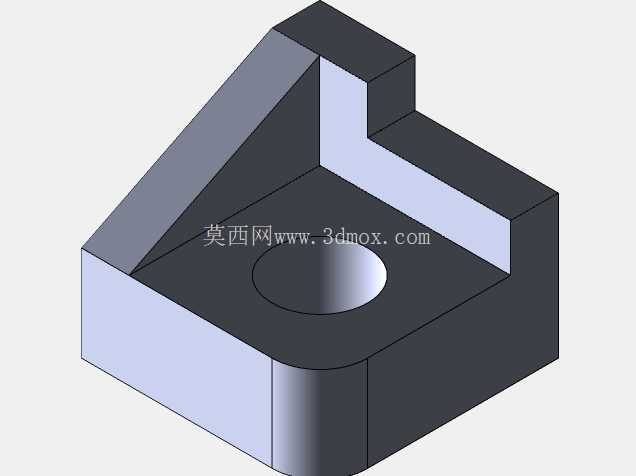

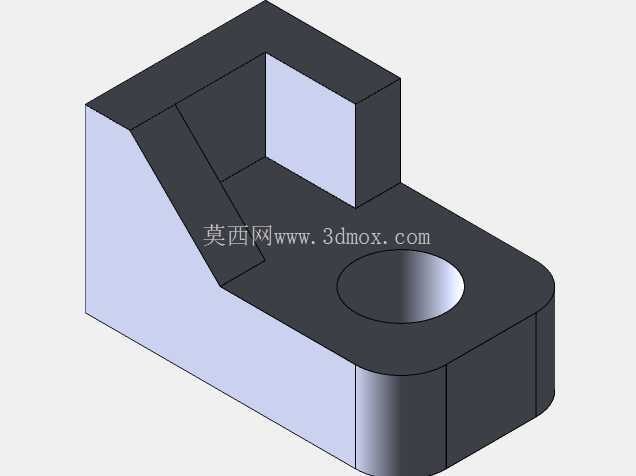

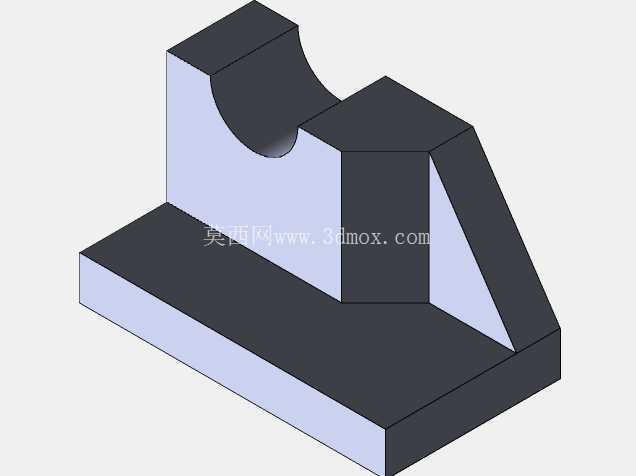

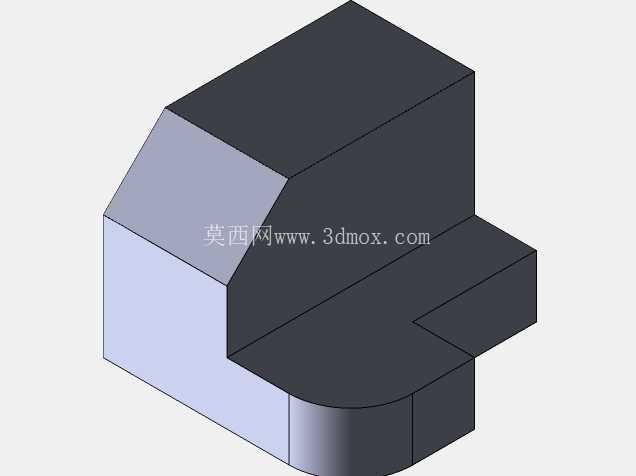

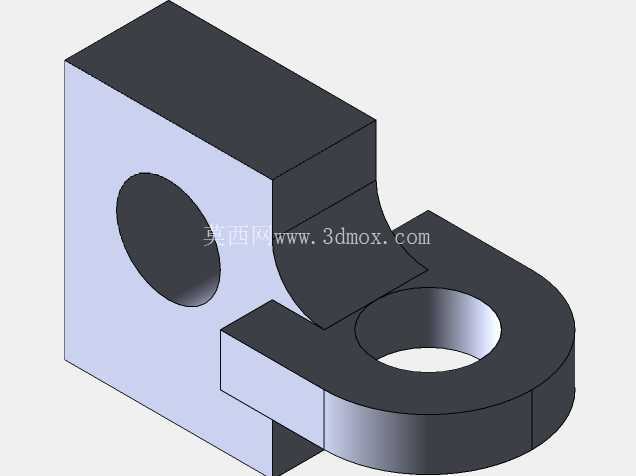

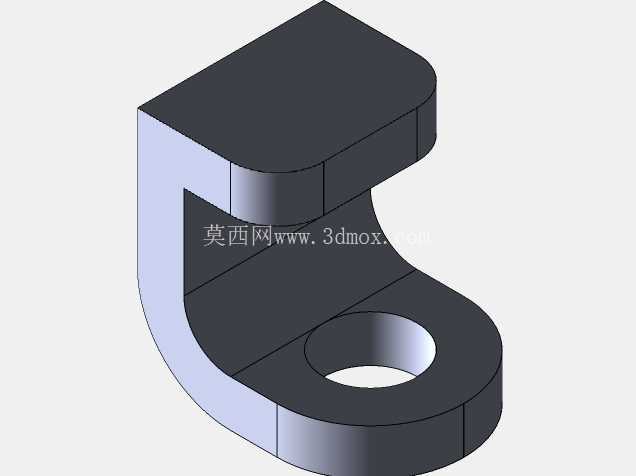

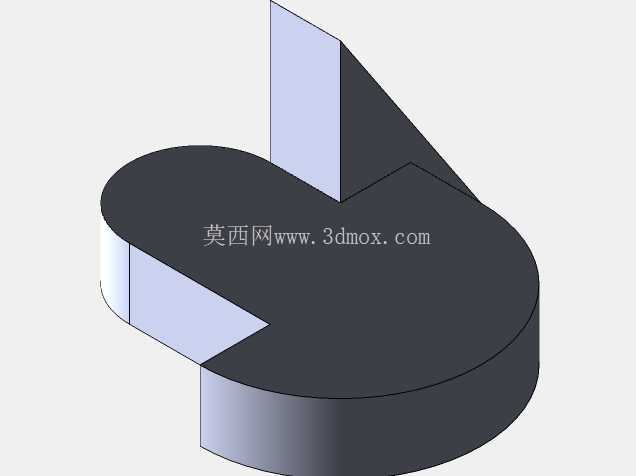

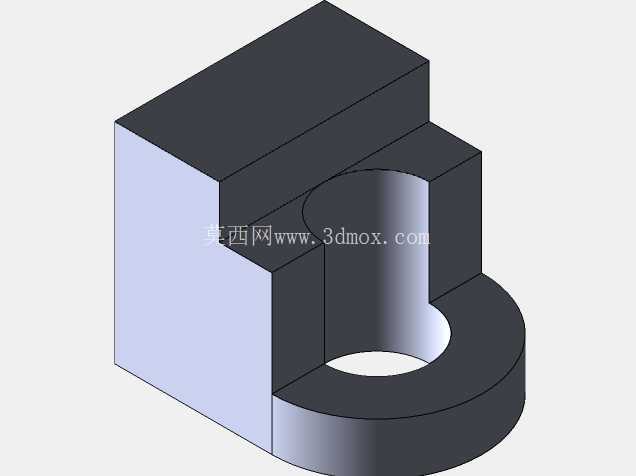

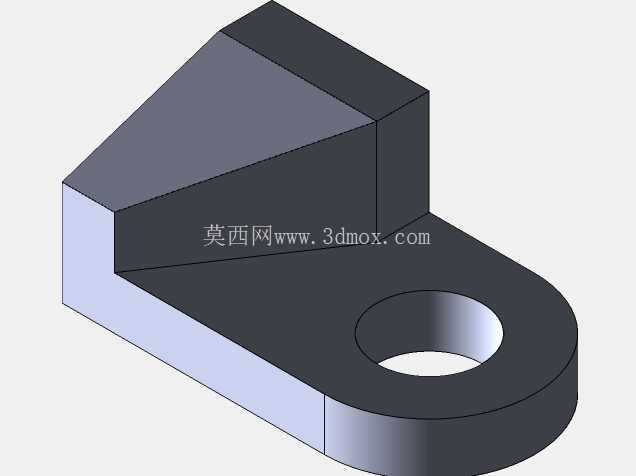

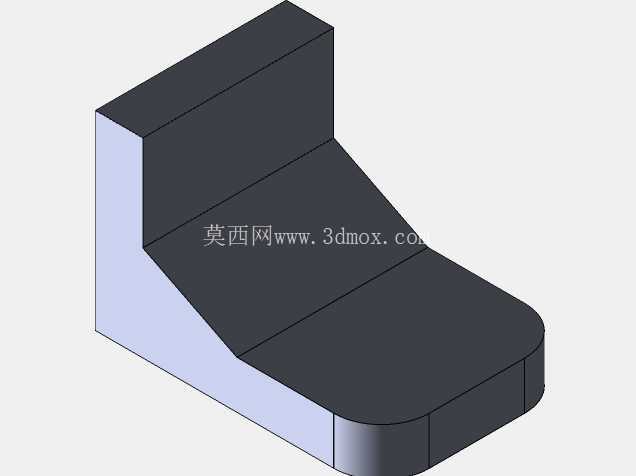

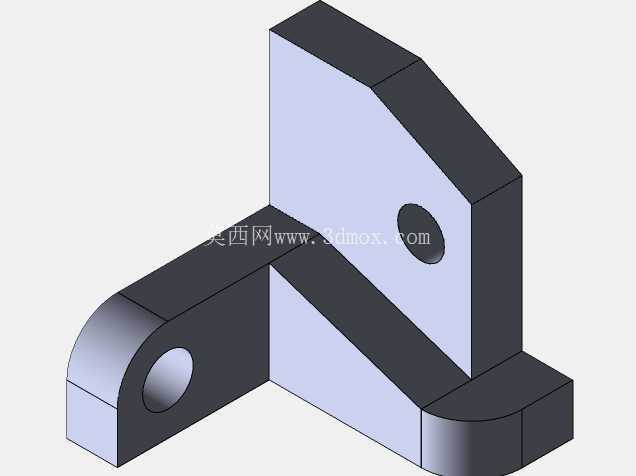

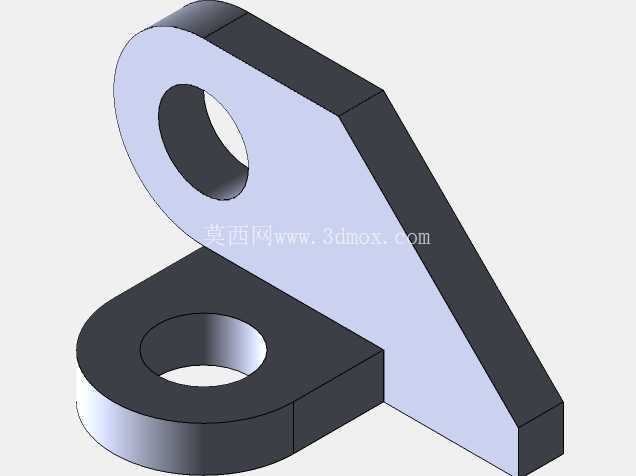

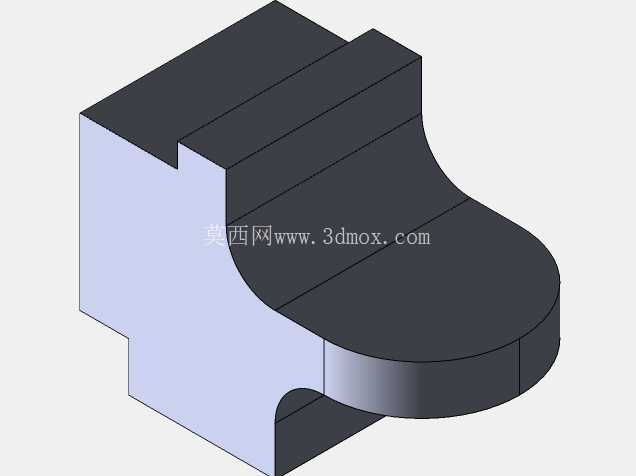

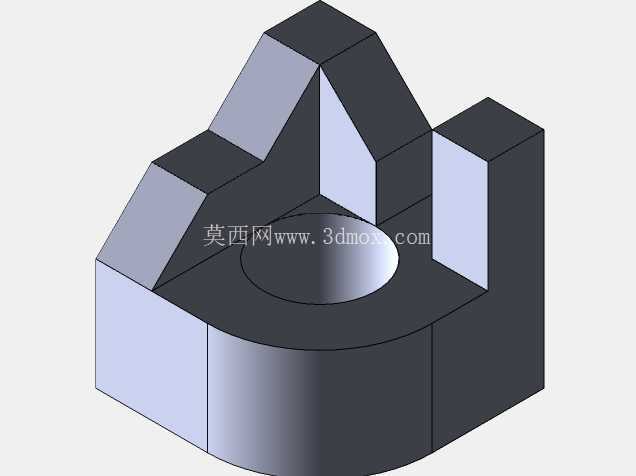

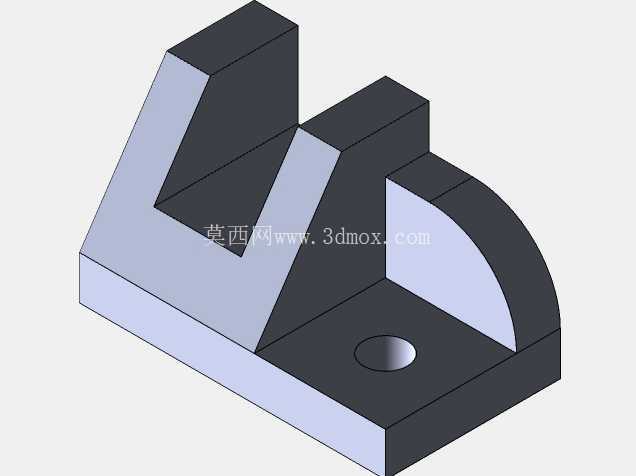

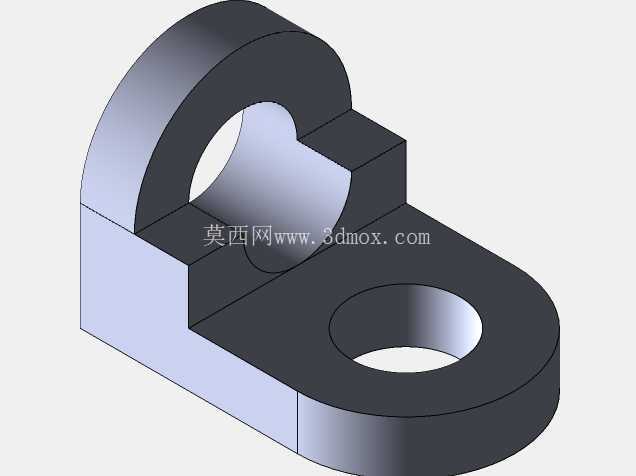

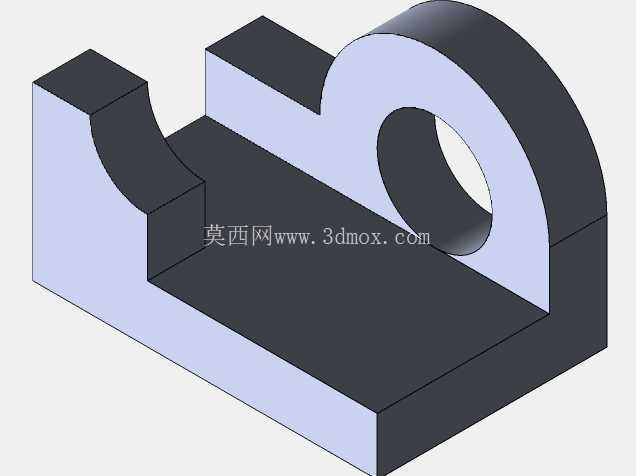

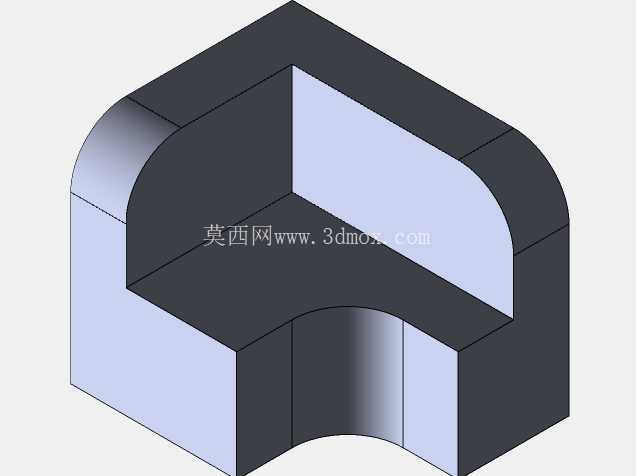

　　中间部分的实体开始融入曲面过渡、异形切除、多特征组合的内容，比如带圆弧过渡的L型支架、带沉孔的安装座结构，这类结构在通用机械零部件的安装支架、设备连接件中应用广泛，设计这类结构时，需要重点关注壁厚的均匀性，避免出现应力集中的尖角，同时要考虑安装孔的位置是否符合通用安装边界，比如常见的安装孔距要适配标准螺栓的安装空间，沉孔深度要匹配对应螺栓的头部尺寸，这些细节在练习过程中都能得到针对性训练，避免实际工作中出现安装干涉的问题。

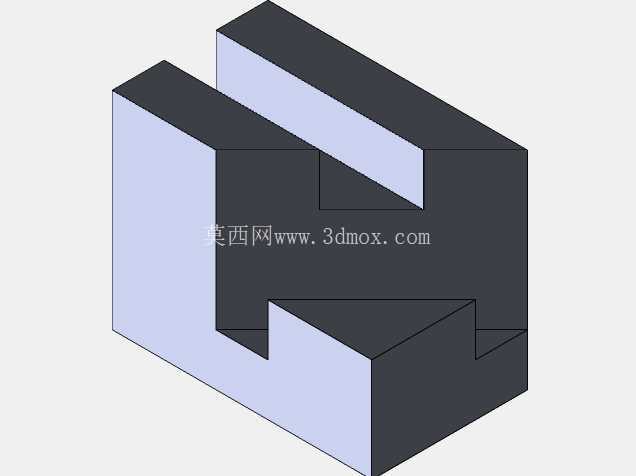

　　后半部分的实体涉及到更复杂的空间曲面、多方向特征组合，比如带空间弯管结构的实体、多面开槽的连接块，这类结构在液压阀块、流体管路连接件的设计中经常遇到，建模时需要掌握多基准面的建立、空间草图的绘制、扫描特征的路径约束，练习这类结构能帮助设计人员建立空间三维思维，在处理复杂阀块的油路设计、管路连接件的走向设计时，能更清晰地梳理特征之间的位置关系，避免出现油路交叉、管路干涉的问题。

　　从安装边界的角度来看，所有实体的尺寸都遵循通用机械设计的模数规范，基础块体的边长多为整数值，方便练习时进行尺寸标注与修改，安装孔的位置都预留了足够的扳手操作空间，相邻特征之间的距离满足机械加工的最小工艺要求，比如槽宽大于铣刀的最小加工直径，圆角半径大于刀具的最小R值，这些细节的设置，让练习内容更贴近实际生产加工的要求，而不是脱离工艺的纯几何造型。

　　在实际应用场景中，完成这套实体建模练习的人员，能够快速掌握三维建模的核心特征操作，熟悉机械结构设计的基本工艺要求，后续在进行通用机械零部件设计、工装夹具设计、非标设备结构设计时，能够更快地完成结构建模，减少建模过程中的特征错误，同时也能更好地考虑结构的加工工艺性，避免设计出无法加工或者加工成本过高的结构。另外，这套实体也可以作为建模软件二次开发的测试模型，用来验证特征识别、批量建模插件的功能稳定性，因为覆盖了从简单到复杂的各类常见机械特征，能够比较全面地测试插件对不同特征的识别与处理能力。

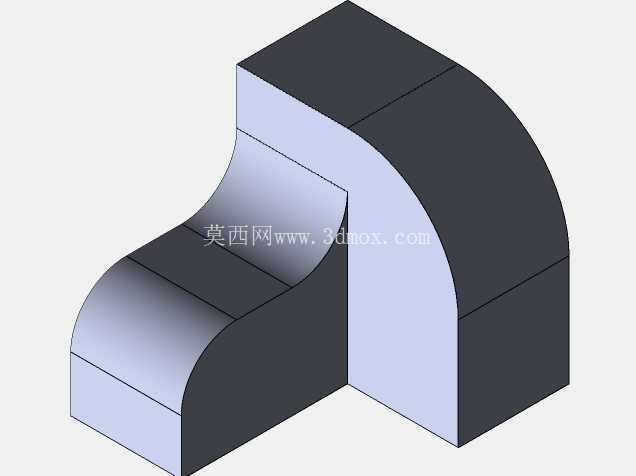

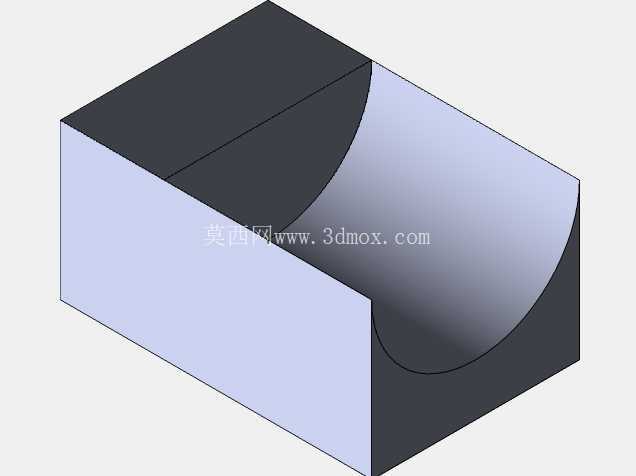

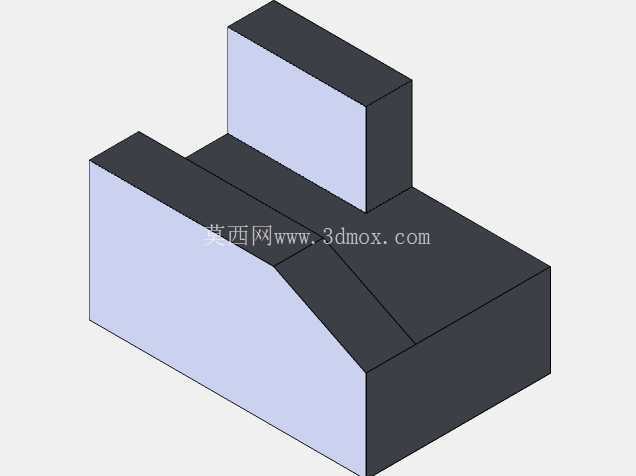

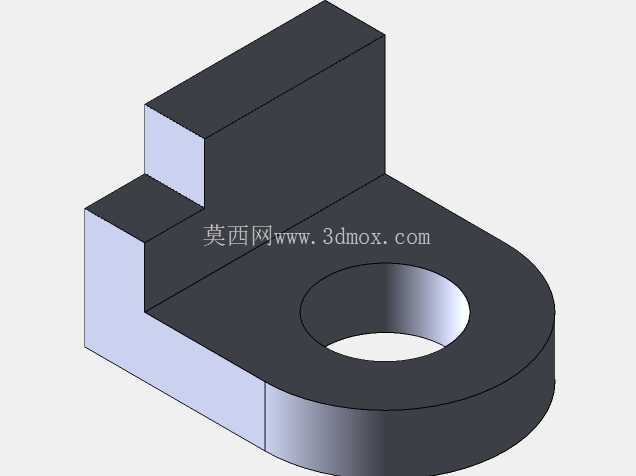

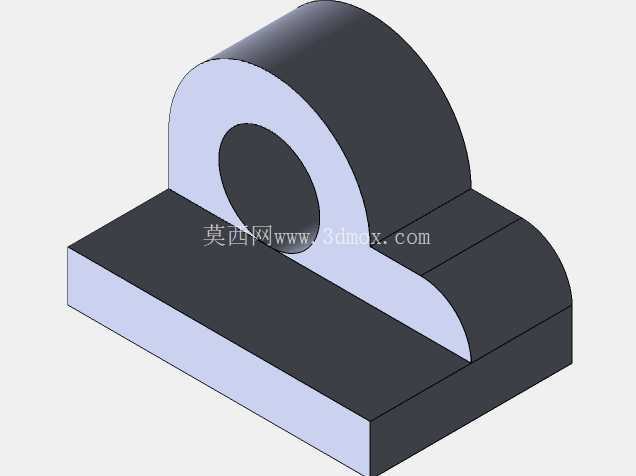

　　设计这套练习模型时，没有采用过于复杂的工业产品外观，而是提炼了各类机械结构中最常见的几何特征，把实际生产中遇到的典型结构拆解成独立的练习单元，每个单元对应一类核心建模技能，练习者可以逐个突破，逐步建立完整的建模知识体系，不用一开始就面对复杂的整机模型，降低入门阶段的学习门槛，同时每个练习单元的结构都能在实际工业产品中找到对应的应用场景，不会出现练习内容与实际工作脱节的问题。比如其中的带凸台的安装座结构，和实际生产中电机安装座、传感器安装支架的基础结构完全一致，练习时掌握的凸台高度设计、安装孔排布逻辑，能直接用到实际的安装支架设计中；带圆弧导流面的结构，和流体设备中的导流块结构相似，练习时掌握的曲面过渡方法，能直接迁移到导流结构的设计中，减少流体经过时的阻力。
