第十代苹果平板外观结构三维数模

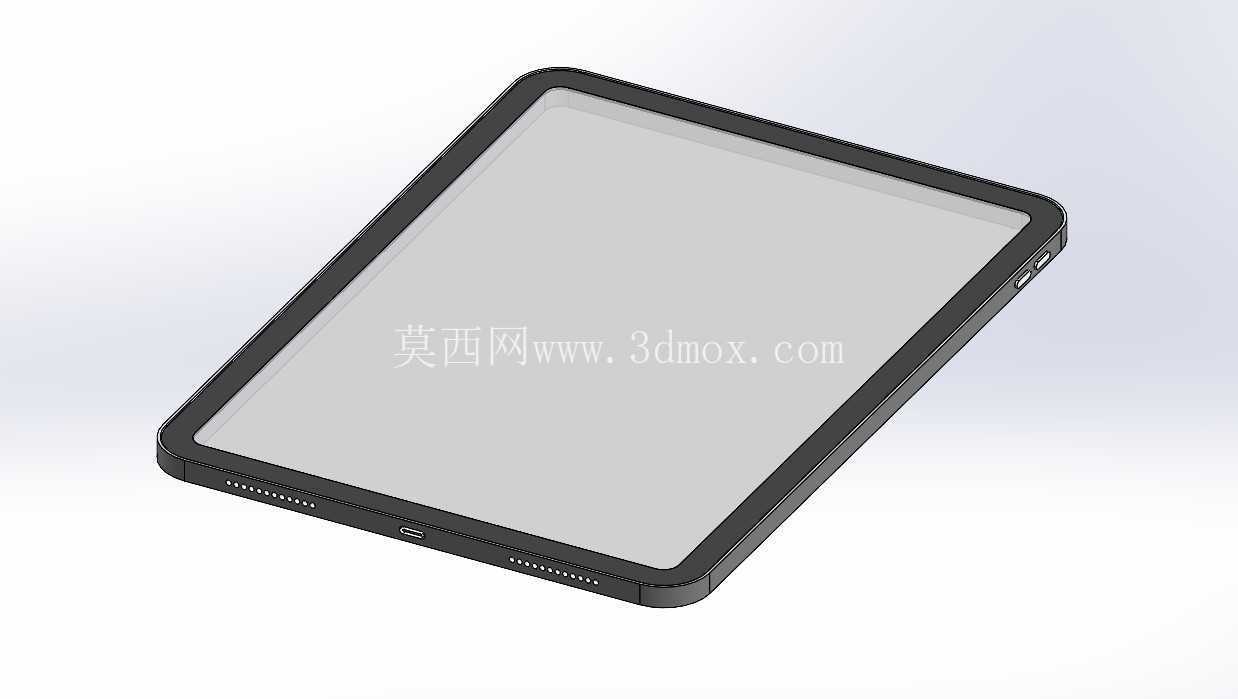

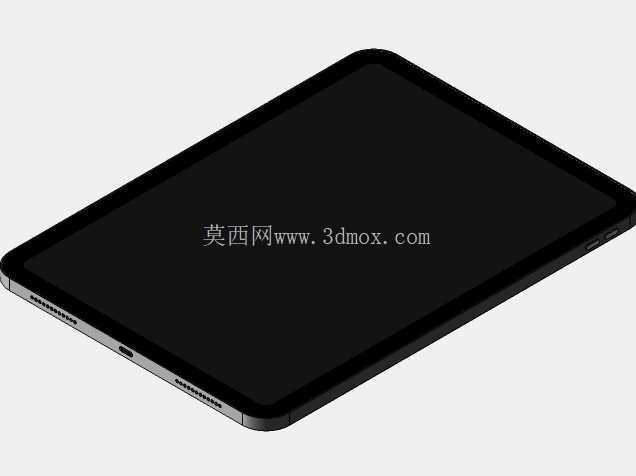

　　从结构设计的逻辑来看，底部的扬声器开孔采用等距阵列排布，开孔的孔径、孔间距都严格对应声学结构的出音需求，既不会因为开孔过大导致内部防尘网的支撑强度不足，也不会因为开孔过小影响高频声音的扩散效果，充电接口位于底部居中位置，接口周边的壳体做了局部加厚处理，应对日常插拔充电线时产生的侧向冲击力，避免接口位置出现壳体开裂的失效问题。在产品的功能特性还原上，数模完整复现了平板的整机装配边界，屏幕与中框的配合台阶差控制在消费电子类产品的常规公差范围内，屏幕盖板边缘做了2.5D弧面过渡，与中框的衔接处形成顺滑的触感衔接，不会出现明显的割手台阶。本次构建的平板外观结构数模，完全围绕消费电子终端的实际使用场景展开设计还原，首先考虑的是日常手持握持的人机工程边界，整机四边采用圆弧过渡处理，避免直角棱边在长时间单手握持时产生硌手的应力集中点，边框宽度控制在兼顾屏幕占比与握持防误触的合理区间，侧边物理按键的凸起高度、按压行程都按照实际量产产品的交互逻辑做了等比例还原，按键边缘做了微小的倒角处理，既保证按压时的触感反馈，也避免日常插拔配件、放入包袋时出现勾挂问题。

　　侧边的功能开孔位置完全对应内部元器件的布局逻辑，顶部的麦克风开孔、侧边的磁吸充电触点位置都做了精准定位，方便后续做配套保护壳、磁吸配件的结构设计时直接调用装配基准，不需要反复核对实物尺寸。从实际应用场景出发，这套数模可以直接用于数码配件厂商做配套产品的前期开发，比如保护套的结构设计、钢化膜的定位治具制作、桌面支架的适配尺寸校核，都可以直接提取数模上的基准面、安装点位做参数化设计，省去逆向扫描实物的前期测绘步骤。在外形尺寸的控制上，整机的长宽厚比例完全对应量产产品的实际参数，四个角部的圆弧半径统一，避免做保护壳模具分型时出现圆角不顺的问题，中框的侧边斜度做了精准还原，方便后续做注塑模具的拔模角度校核，不需要二次调整曲面斜率。

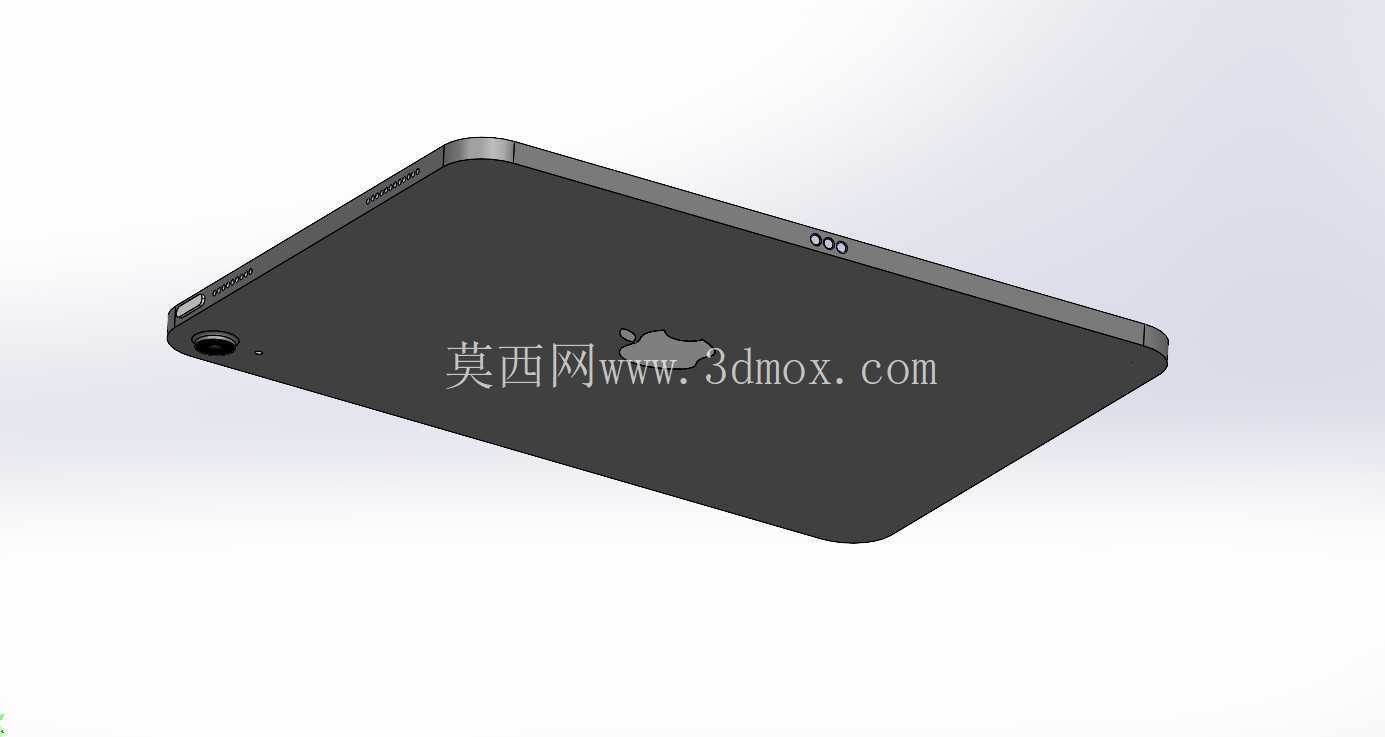

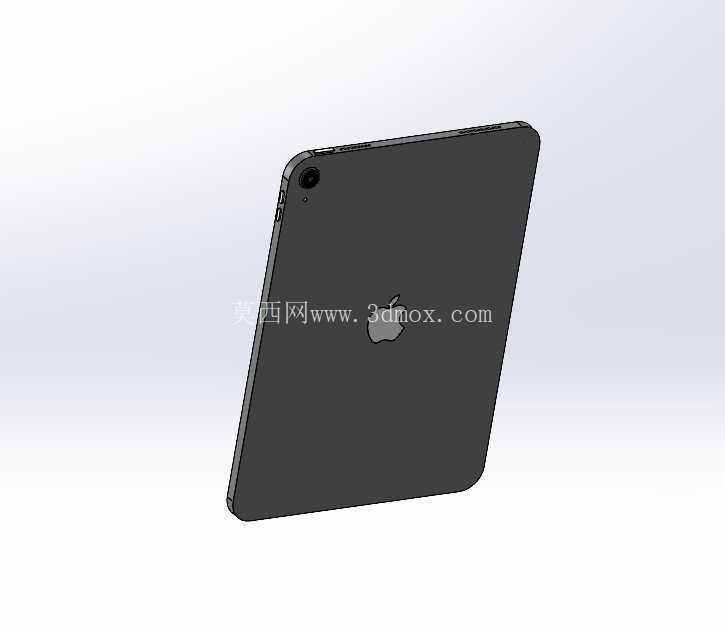

　　摄像头模组的凸起高度、周边的保护圈台阶都做了等比例还原，设计保护壳时可以直接根据这个凸起高度预留镜头保护圈的避让空间，避免保护壳安装后出现镜头区域磨花的问题。数模的曲面构建全部采用G2连续过渡，中框与背板、中框与屏幕面的衔接处没有明显的折棱，做外观手板制作时可以直接导出曲面数据加工，不需要重新补面顺接。按键的位置距离边角的距离符合绝大多数用户的操作习惯，单手握持时手指可以自然触碰到按键区域，不需要刻意调整握持姿势，这个位置参数也可以给后续同尺寸平板的按键布局做参考。背板的平面度控制在消费电子外壳的常规平面度公差范围内，做无线充电磁吸配件的适配时，可以直接贴合背板平面做磁路布局，不需要额外调整磁吸面的弧度。

　　接口内部的限位台阶也做了还原，设计防尘塞类配件时可以直接参考内部的卡位尺寸，保证防尘塞插入后有足够的抱紧力，不会轻易脱落。扬声器开孔的阵列排布方向与底部边缘平行，做声学配件比如外接音箱的导音结构时，可以直接对齐开孔位置做导音通道设计，减少声能损耗。整机的重量分布虽然没有在数模中做质量属性赋值，但结构的壁厚分布完全对应量产产品的壁厚设计逻辑，中框的壁厚均匀，避免注塑生产时出现缩痕、翘曲等成型缺陷，转角位置的壁厚做了局部减薄处理，防止厚壁位置出现缩水问题影响外观质感。
