工业法兰连接式蒸汽截止阀结构设计

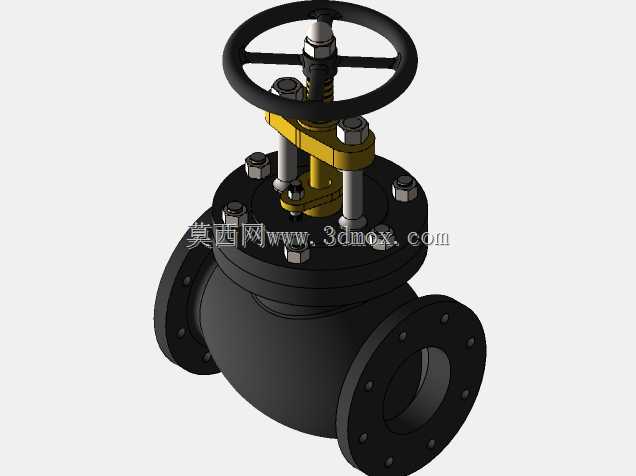

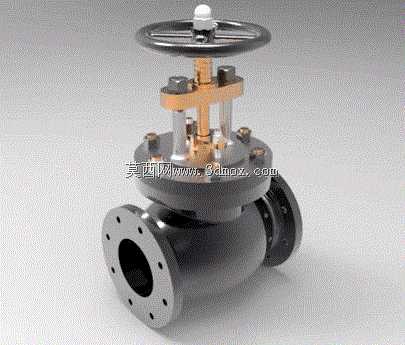

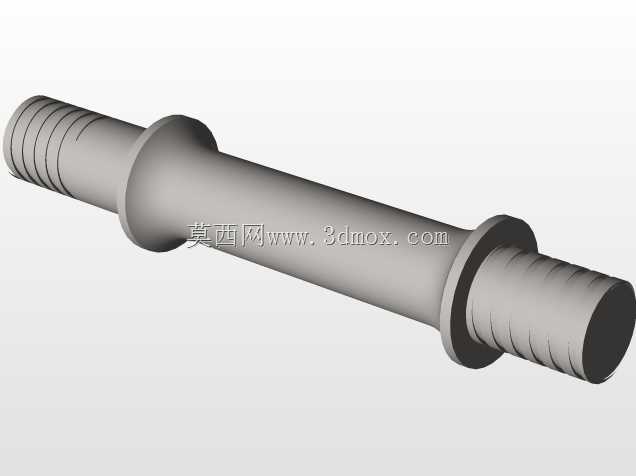

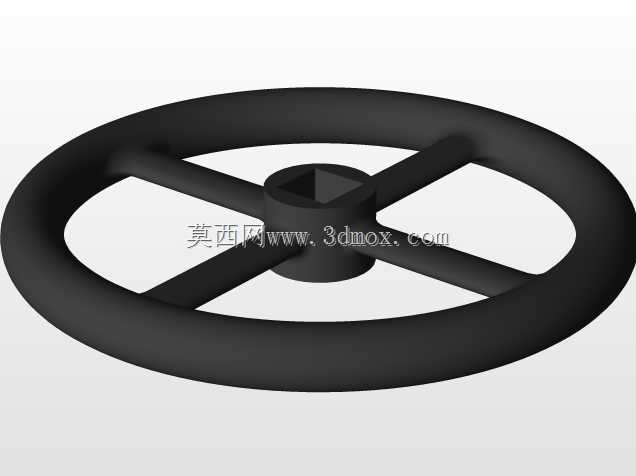

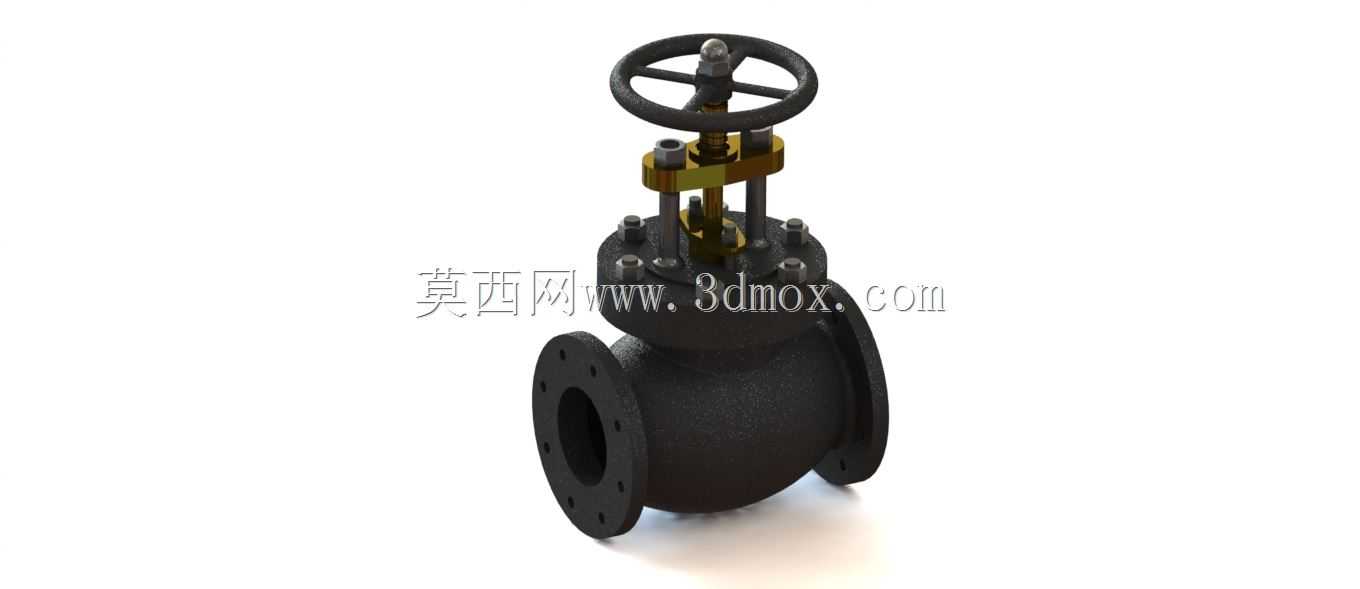

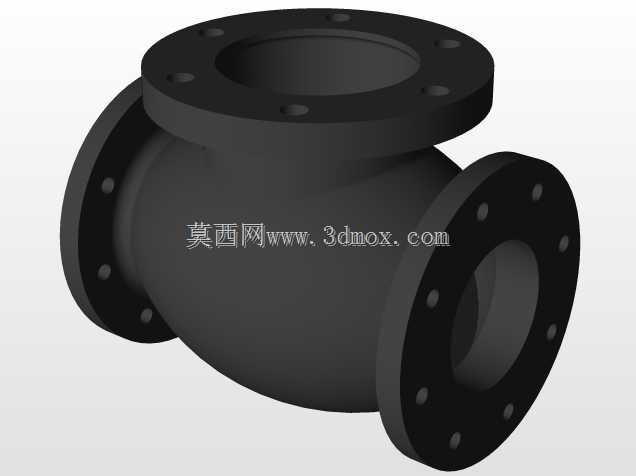

这款蒸汽截止阀主要面向蒸汽锅炉配套的蒸汽输送管路场景设计，是蒸汽热力输送系统中承担截断、调节功能的核心管路部件，可应用于工业生产供汽、集中供热管网、锅炉蒸汽输出端等场景，能够精准控制蒸汽介质的通断状态，避免管路超压、蒸汽泄漏等问题，保障蒸汽输送系统的运行稳定性。从功能特性来看，该截止阀采用手轮驱动的明杆结构设计，阀杆升降过程直观可视，操作人员可直接通过阀杆伸出高度判断阀门的启闭程度，操作反馈清晰；阀体采用直通式流道设计，介质流动方向与阀座通道一致，流阻相对较低，适配饱和蒸汽、低压过热蒸汽等介质的输送工况，密封面采用硬质合金堆焊结构，可耐受蒸汽介质的长期冲蚀与高温氧化，密封性能可靠，长期使用不易出现内漏问题。在设计思路上，该模型完全遵循工业阀门的实际设计逻辑，阀体采用整体铸造结构，两端设置标准法兰连接端，法兰盘上均匀分布螺栓安装孔，可与同压力等级的管路法兰直接配对安装，无需额外加工适配结构；阀盖部分采用螺栓压紧式连接，中法兰处设置密封垫片，可承受蒸汽管路的额定工作压力，避免阀杆穿出位置出现外漏；手轮采用轮辐式结构，操作时受力均匀，即使在较高工作压力下，操作人员也可借助手轮的力臂轻松完成启闭操作，无需额外配备加力杆。从安装边界来看，该阀门的结构尺寸完全匹配常规工业蒸汽管路的安装空间要求，阀体的结构长度、法兰盘外径、螺栓孔中心距均符合对应通径阀门的行业安装规范，安装时只需保证两端法兰与管路法兰同轴对齐，均匀拧紧连接螺栓即可完成装配，无需对管路进行额外改造；手轮的安装高度预留了足够的操作空间，操作人员在阀门侧面即可完成启闭操作，不会出现操作空间不足的问题；阀杆的升降行程经过精准核算，完全开启时阀瓣不会遮挡流道，可保证蒸汽介质的最大通流能力，完全关闭时阀瓣与阀座紧密贴合，可实现零泄漏截断，满足蒸汽管路的安全运行要求。
