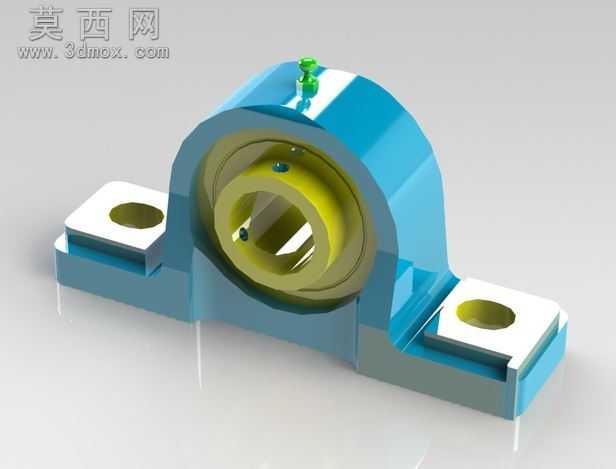

UCP型立式带座外球面轴承座三维设计

本模型为UCP型立式带座外球面轴承座，建模过程严格参照同类轴承座的实际尺寸参数完成，整体采用参数化建模逻辑搭建，可根据实际选型需求调整对应安装尺寸、轴孔直径等核心参数，适配不同规格的外球面轴承安装使用。模型搭建过程中，首先完成底座安装结构的轮廓绘制，通过拉伸特征生成两侧带安装孔的支撑底座，底座安装面做了贴合实际装配的平面度处理，两个安装沉孔的位置、孔径、沉台深度均符合通用安装标准，可直接匹配对应规格的螺栓完成设备固定。主体轴承容纳腔部分采用回转特征结合布尔运算完成，腔体内部的圆弧曲面完全贴合外球面轴承的外球面轮廓，保证轴承装入后可实现自适应调心功能，适配安装过程中存在的少量轴系对中误差。模型细节上还原了轴承座上的注油嘴结构，注油通道的走向、油嘴的安装螺纹位置都做了精准还原，可直观呈现润滑油脂的注入路径，同时轴承座腔体两端的密封槽结构也做了完整建模，可适配对应规格的密封件，满足实际工况下的防尘防漏需求。渲染阶段对不同部件做了差异化材质处理，轴承座主体采用铸钢材质表现，还原铸铁件哑光略带金属质感的表面效果，内部轴承部分采用轴承钢的亮面金属材质，注油嘴采用黄铜材质区分，底座安装面做了轻微的机加工纹理表现，整体渲染效果清晰区分各个部件的功能与材质属性，直观呈现产品的结构层次。设计过程中充分考虑了该类轴承座的实际使用场景，整体结构兼顾支撑刚性与安装便利性，两侧的安装脚做了合理的圆角过渡，避免应力集中问题，腔体壁厚按照实际承载需求做了均匀化处理，既保证足够的结构强度承载径向与轴向载荷，又避免不必要的材料冗余。模型完整还原了UCP轴承座的全部结构特征，无多余的冗余特征，各个部件的装配关系清晰明了，可用于机械设计课程教学、设备选型参考、装配模拟演示等多个场景，能够帮助使用者快速理解立式带座外球面轴承座的结构原理与安装方式。
