剖分式滑动轴承座三维设计模型

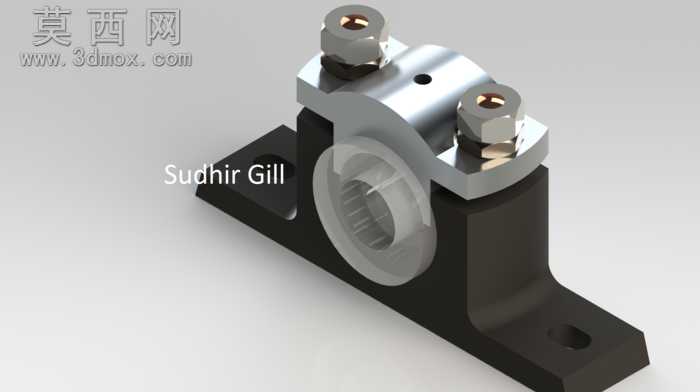

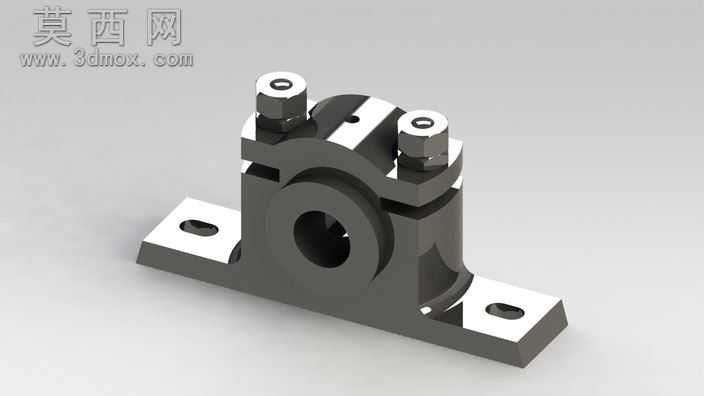

本剖分式轴承座采用SolidWorks 2011完成全参数化三维建模，建模过程严格遵循机械设计规范，从基础草图绘制到特征装配均经过尺寸校核，确保模型各部分尺寸符合通用轴承座的行业标准。建模初期先完成底座部分的草图绘制，通过拉伸特征生成带安装孔的底座基体，安装孔采用沉孔设计，可适配对应规格的内六角螺栓，保证安装后螺栓头不突出底座平面，避免与周边部件产生干涉。上盖与底座的结合面采用精准的平面配合设计，建模时通过分割特征将整体轴承座基体拆分为上下两部分，结合面处预留了定位销孔的位置，可保证上下盖装配时的同轴度，避免轴承安装后出现偏心问题。轴承座的轴承安装孔采用半圆拼接结构，上下盖合拢后形成完整的圆柱型腔体，腔体尺寸适配对应内径的滑动轴承或滚动轴承外圆，建模时对腔体表面做了光滑处理，还原实际加工后的表面精度。两侧的螺栓连接结构采用拉伸加螺纹装饰线的方式完成，螺栓与螺母的配合尺寸经过匹配，还原了实际紧固件的装配关系，螺栓孔处做了倒角处理，避免装配时出现应力集中问题。渲染阶段采用金属材质赋予模型，底座与上盖部分采用铸铁质感的深灰色金属材质，紧固件采用亮面镀锌钢材质感，通过环境光与漫反射参数调整，清晰呈现出模型的结构层次与棱角细节，各部分的倒角、圆角特征都能在渲染图中清晰展现。该剖分式轴承座的设计思路围绕拆装便捷性展开，相比整体式轴承座，无需沿轴向拆装轴类部件即可完成轴承的更换与维护，适用于需要定期维护轴承的传动场景。建模过程中对各部分的壁厚做了合理设计，底座部分加厚处理保证支撑刚性，上盖部分在保证强度的前提下做了轻量化的结构优化，筋板位置的设计可有效提升轴承座的抗载荷能力，避免工作过程中受径向载荷出现变形。模型完整还原了剖分式轴承座的所有结构细节，包括安装底座的固定孔、上下盖的连接螺栓、轴承容纳腔、定位结构等，可用于机械设计教学、设备装配模拟、零部件选型参考等场景，各特征均保留可编辑参数，能够根据实际使用的轴承规格调整对应尺寸，快速衍生出不同规格的剖分式轴承座模型。
