带自动送料机构的无心磨床设备

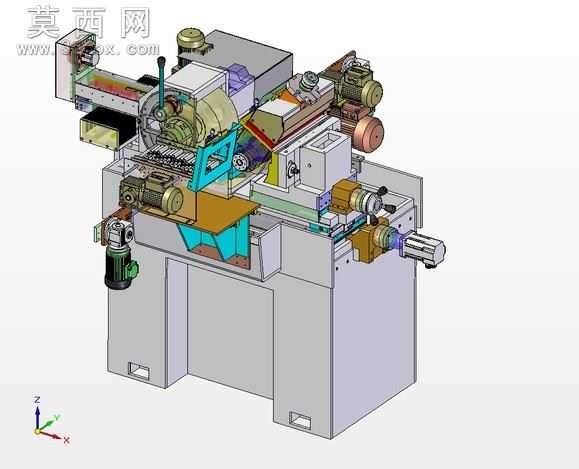

本模型为集成自动送料功能的无心磨削加工设备，整体采用三维参数化建模完成，完整还原了设备从送料、定位到磨削加工的全流程机械结构。建模过程中对各功能模块做了严谨的装配约束，所有运动部件均保留了实际的运动自由度，可直观模拟设备运行时的动作逻辑。模型对机身主体做了实体化建模，采用铸铁材质的视觉表现，还原了工业机床厚重稳定的基座特性，表面做了哑光金属质感处理，清晰区分了床身、导轨、加工舱等不同结构区域。送料机构部分完整还原了料道、推料组件、传动调节结构，可实现工件的自动排序、定向输送与上料定位，省去人工上下料的重复操作，适配小尺寸轴类、套类零件的连续磨削加工需求。磨削工作区还原了砂轮组件、导轮组件、托架调节机构、修整装置等核心结构，各部件的连接关系、安装位置均参照实际无心磨床的布局设计，砂轮与导轮的传动结构、进给调节结构都做了细节刻画，可清晰展示无心磨削的加工原理。设备的驱动单元、传动组件、防护结构也都做了对应建模，电机、传动带、调节手轮、管线布局等细节均有体现，不同材质部件做了区分渲染：金属加工件采用亮面金属质感，传动件做了发黑处理的视觉效果，防护部件采用半透明或工程塑料质感，整体渲染效果层次分明，可清晰辨识各功能模块的位置与作用。设计过程中充分考虑了设备的实际加工逻辑，自动送料机构与磨削主机的衔接位置做了适配优化，保证工件输送到位后可直接进入磨削工位，无需额外人工调整，整体结构紧凑，功能分区明确，既完整还原了真实设备的结构特征，也可作为无心磨床自动化改造、送料机构设计的参考模型，帮助设计人员快速理解自动送料无心磨的结构组成与运行逻辑。
