多工位高精度级进冲压模具结构设计

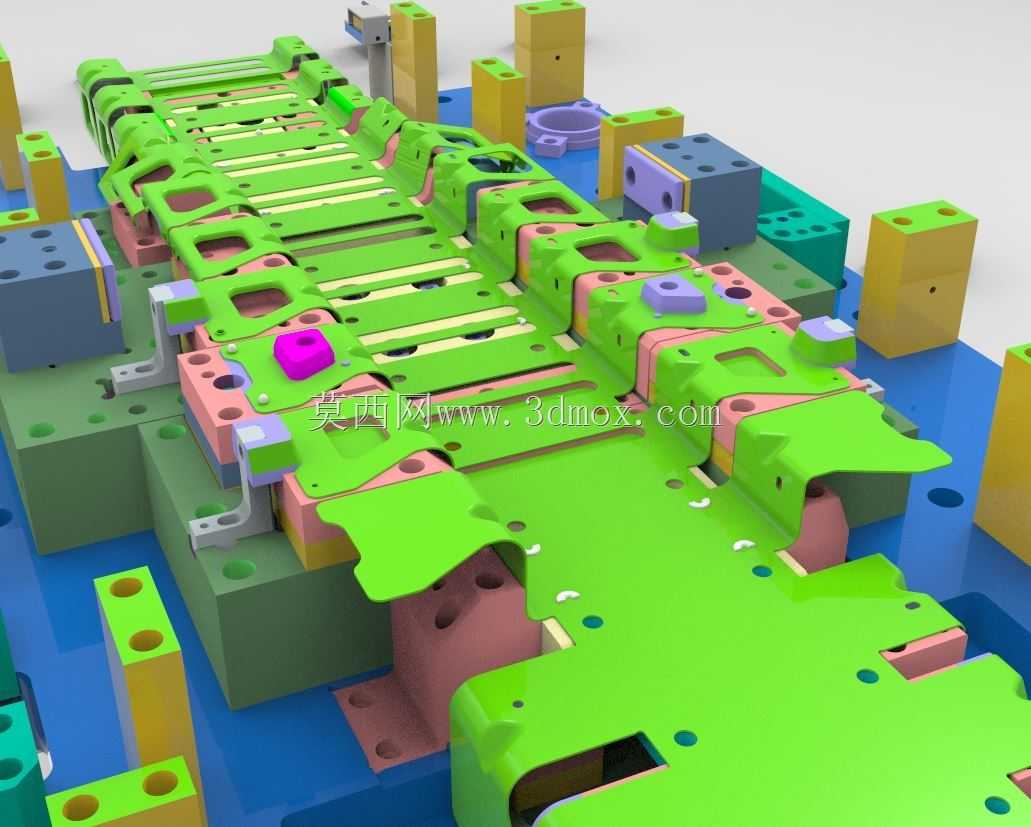

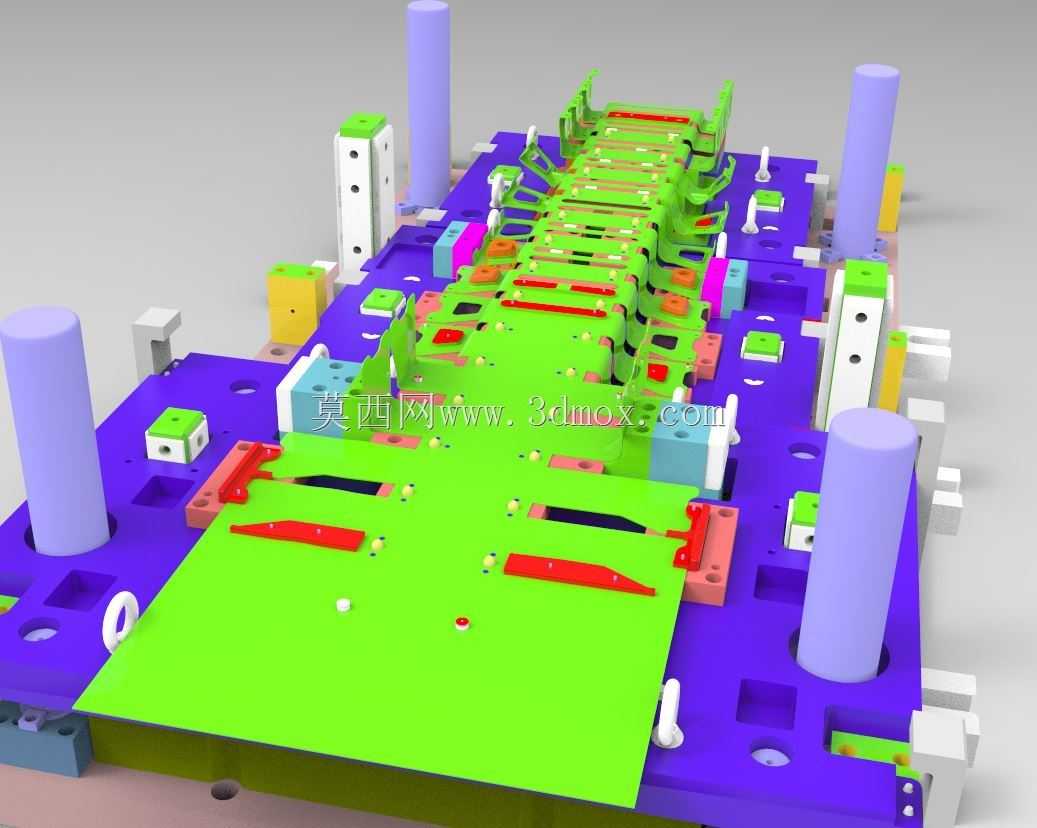

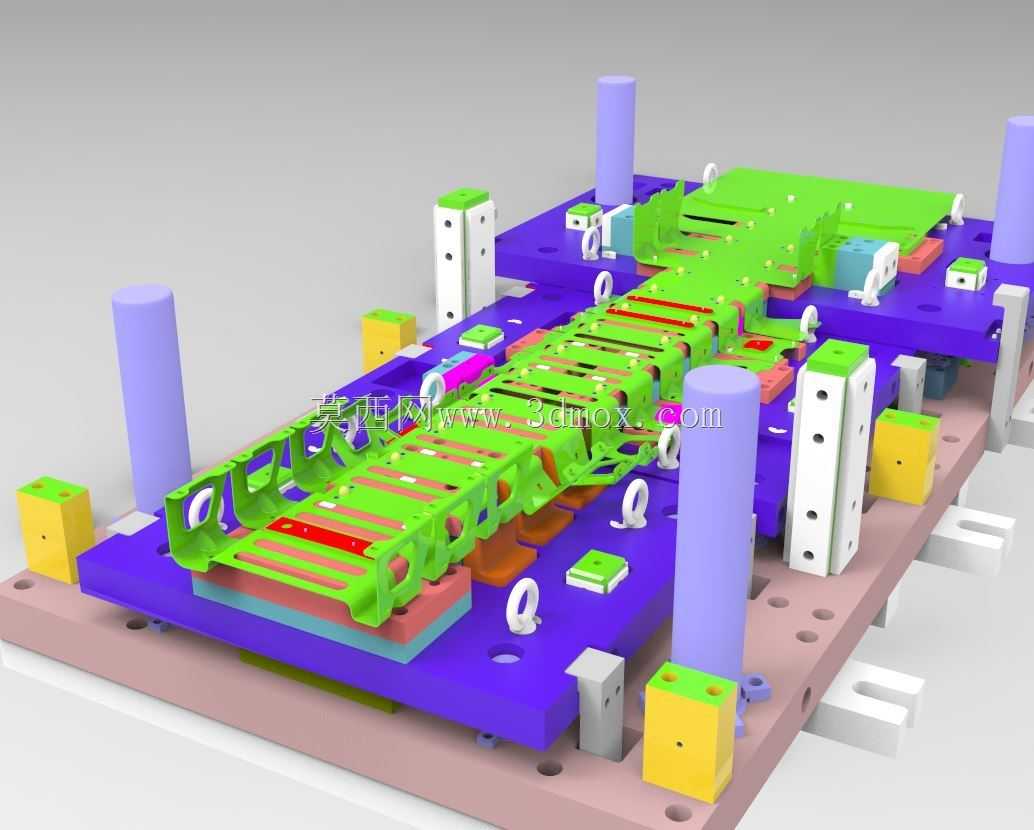

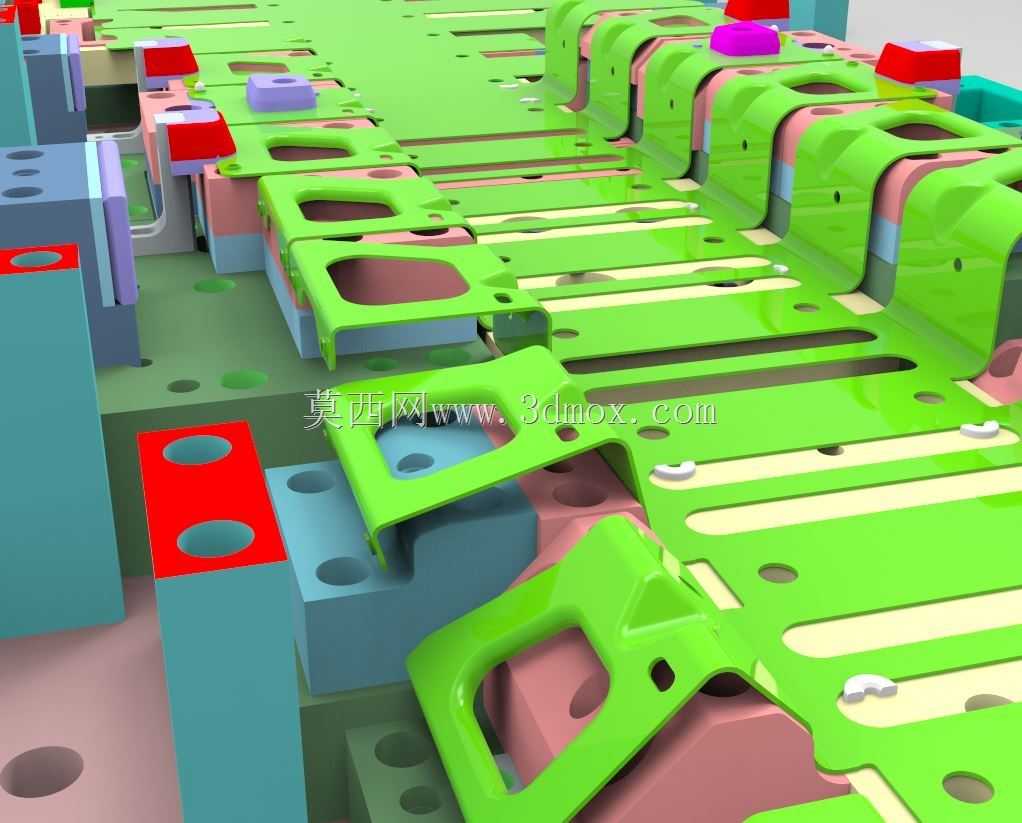

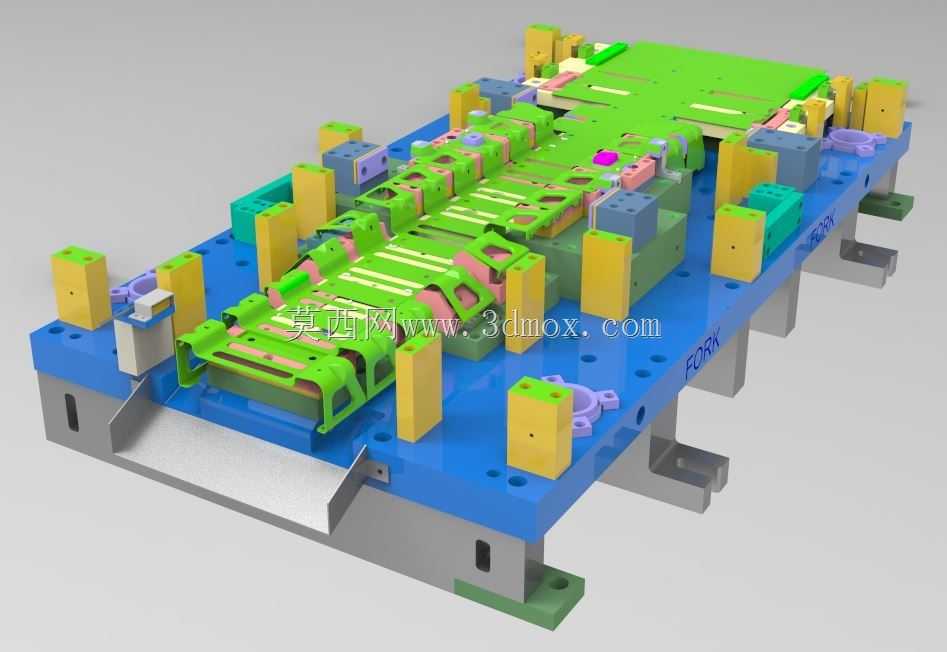

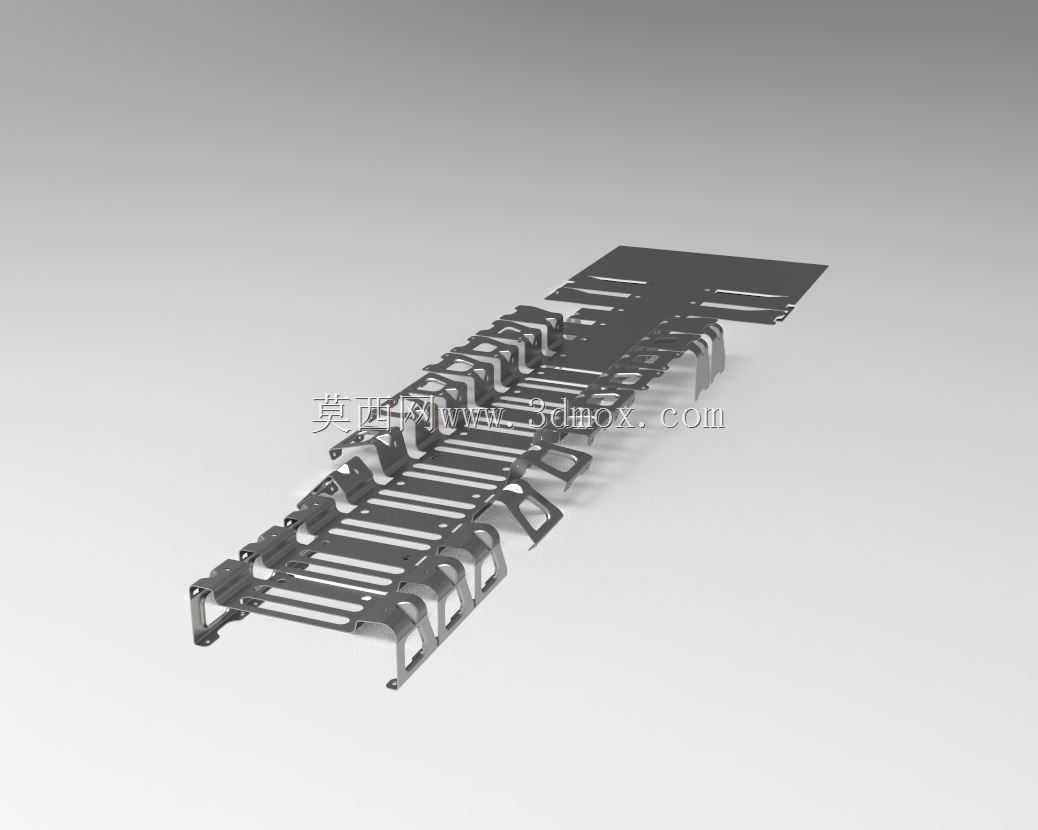

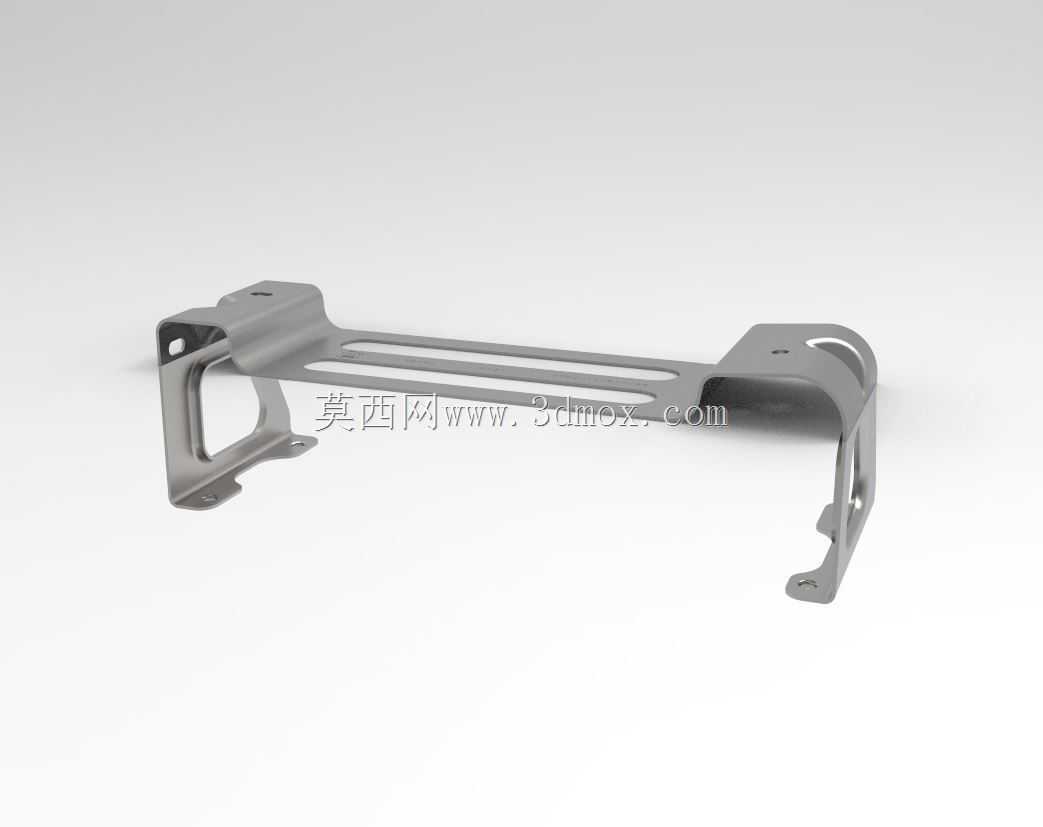

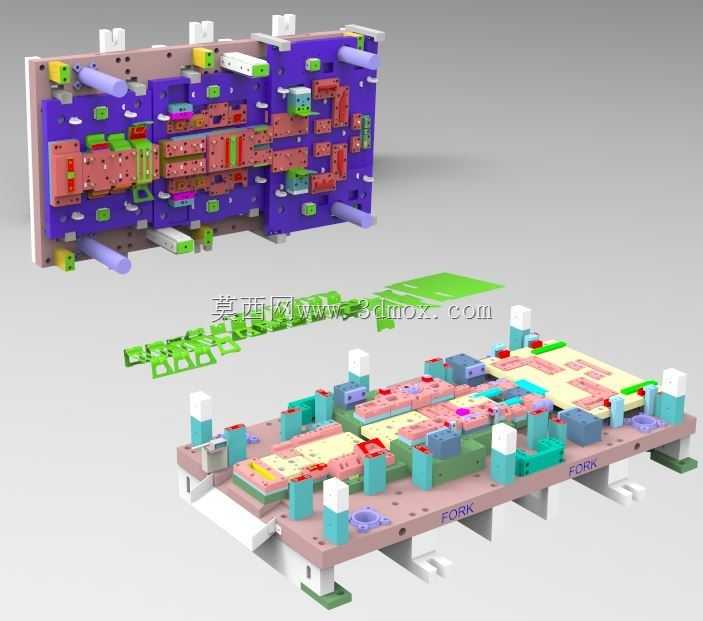

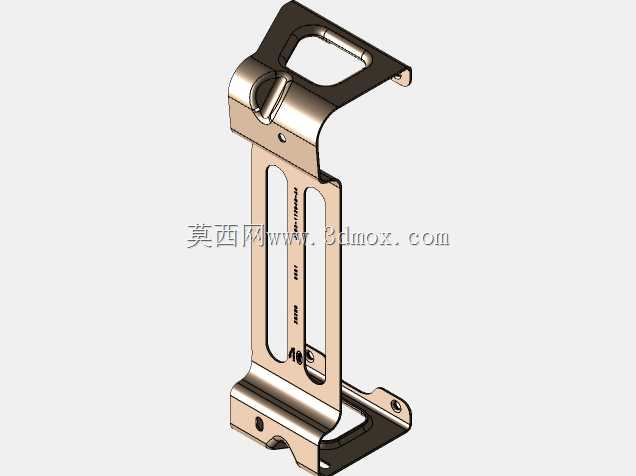

该级进冲压模具主要应用于五金冲压件的大批量连续生产场景，适配高速冲床的自动化冲压产线，可完成薄金属带料的多工序连续加工，覆盖冲裁、弯曲、成型、精整等多道冲压工序，无需多次单工序定位装夹，能够大幅提升复杂冲压件的生产效率与加工精度，降低人工操作带来的定位误差与安全风险，广泛适配电子五金、汽车小结构件、家电五金配件等领域的薄板类零件量产需求。整套模具采用上下模对合的经典级进模结构布局，上模部分集成多组凸模安装工位、卸料板弹性组件、导套导向结构，下模部分对应设置凹模镶块、浮料顶出机构、废料排出通道，各工位沿带料送进方向依次排布，工序排布遵循先冲定位孔、再逐步完成局部成型、最后分离落料的设计逻辑，保证带料在送进过程中受力均匀，避免带料变形偏移影响成型精度。模具的导向系统采用高精度导柱导套配合结构，保证上下模合模时的对位精度，控制合模间隙在合理区间，提升冲压件的断面质量与尺寸一致性；卸料板采用弹性卸料结构，配合均匀分布的弹性元件，在冲压过程中可平稳压紧带料，开模时顺利将带料从凸模上卸下，避免带料随凸模上行产生变形。模具的安装边界完全适配常规机械式高速冲床的工作台安装尺寸，上下模座预留标准的模柄安装位与压板固定槽，可直接完成装夹调试，无需额外定制转接结构；各成型工位的镶块采用独立拆分式设计，磨损后可单独更换，无需整体报废模仁，大幅降低后期维护成本与停机维护时长。浮料机构沿送料方向均匀布置，可将冲压后的带料平稳顶起至合适送料高度，配合自动送料机完成步距精准送进，保证各工位加工位置的一致性；模具内部预留通畅的废料滑落通道，冲裁产生的边角废料可直接沿通道滑落至冲床下方的废料收集区，避免废料堆积在模腔内硌伤模具或影响带料送进。整套结构在设计时充分考虑连续冲压的工况强度，模座采用高强度钢材加工，各受力部件做对应强化处理，可承受长时间高速冲压的交变载荷，保证长期量产过程中的结构稳定性与加工精度，成型出的冲压件尺寸一致性好，无需大量后续人工修整即可满足装配要求。
