带壳锥齿轮差速传动机构设计

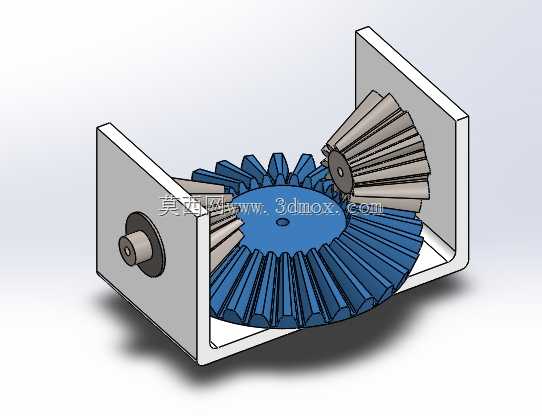

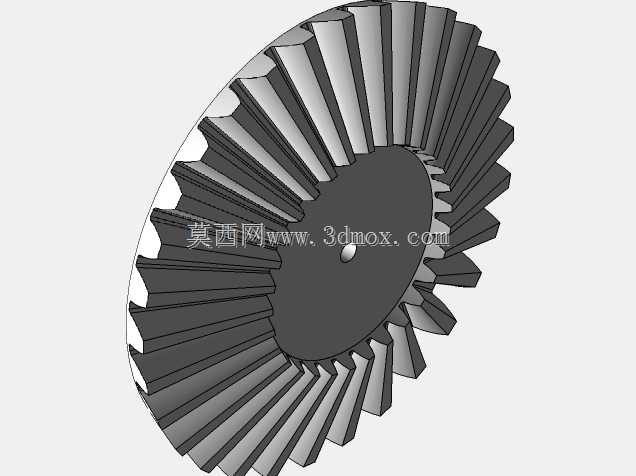

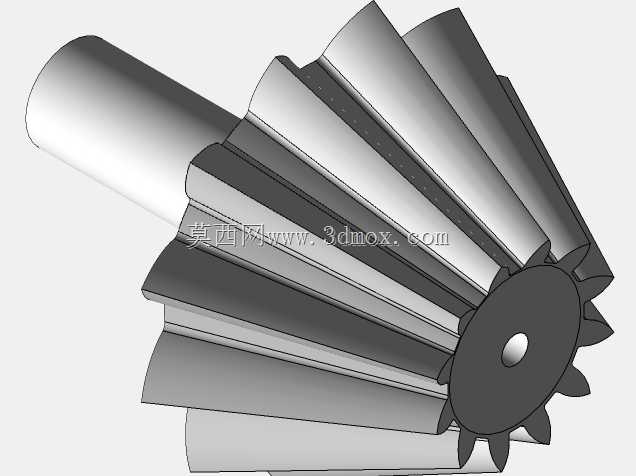

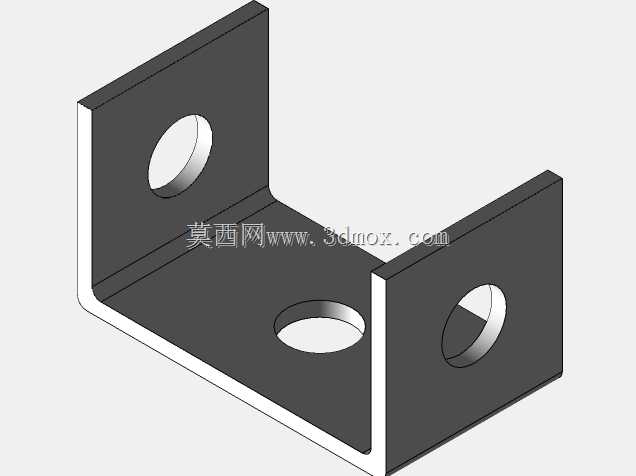

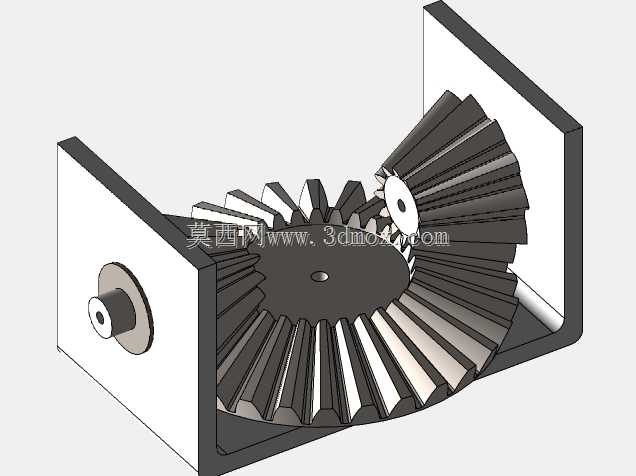

该带壳差速传动机构主要应用于轮式行走设备的动力传输环节，常见于乘用车辆、非道路工程车辆、小型电动代步设备的驱动桥内部，核心作用是在动力输出端实现两侧驱动轮的转速差调节，保障设备转向过程中两侧车轮以不同转速滚动，避免轮胎滑动磨损，同时兼顾直线行驶时的动力同步传递。整套机构被U型安装壳体完全包覆，壳体既作为传动组件的承载基座，也为内部啮合齿轮提供封闭的防护空间，阻挡外界粉尘、泥水侵入啮合区域，同时储存润滑介质降低齿轮啮合磨损。机构核心采用正交布置的锥齿轮啮合结构，中心大尺寸盆齿与两侧对称分布的行星锥齿轮形成差速啮合副，动力从盆齿输入端传入后，经行星齿轮的自转与公转调节，可根据两侧输出端的阻力差自动分配转速，当设备直线行驶时两侧输出轴阻力相当，行星齿轮仅随盆齿公转不发生自转，两侧输出端保持同速同步转动；当设备转向时内侧车轮转动阻力增大，行星齿轮在随架公转的同时产生自转，自动降低内侧输出轴转速、提升外侧输出轴转速，实现顺畅转向。设计过程中重点考量了齿轮啮合的重合度参数，对锥齿轮的齿形压力角、节锥角进行了匹配校核，保证不同负载下齿轮啮合的平稳性，降低传动过程中的冲击噪音；壳体的安装边界预留了标准的轴承安装位与输出轴过孔，两侧轴孔保持严格同轴度公差，输入侧预留了与动力输入端对接的安装法兰面，可直接匹配常规驱动桥的安装尺寸，无需额外改制适配。整套机构的外形尺寸适配中小型驱动桥的安装空间，壳体外侧的安装平面可直接固定于桥壳内部的支撑座上，输出轴端可直接连接轮毂传动法兰，整体结构紧凑，传动效率高，可覆盖常规轻型行走设备的差速传动需求，在保证差速功能可靠的前提下，尽可能压缩了整体体积，减少不必要的空间占用，同时壳体的加强筋结构提升了整体刚性，可承受传动过程中的径向与轴向冲击负载，避免大扭矩输出时壳体出现形变影响齿轮啮合精度。
