6308型深沟球滚动轴承结构设计

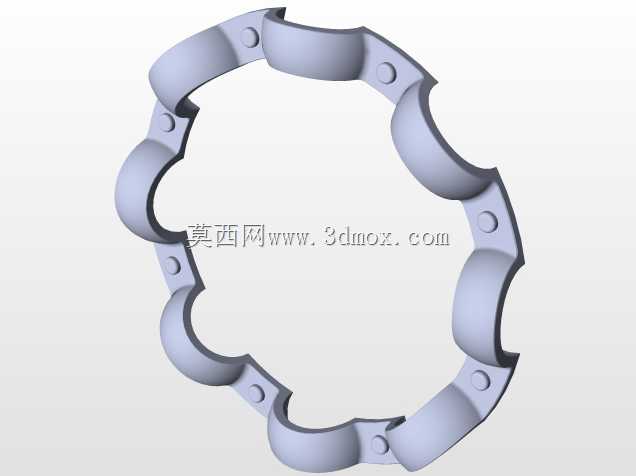

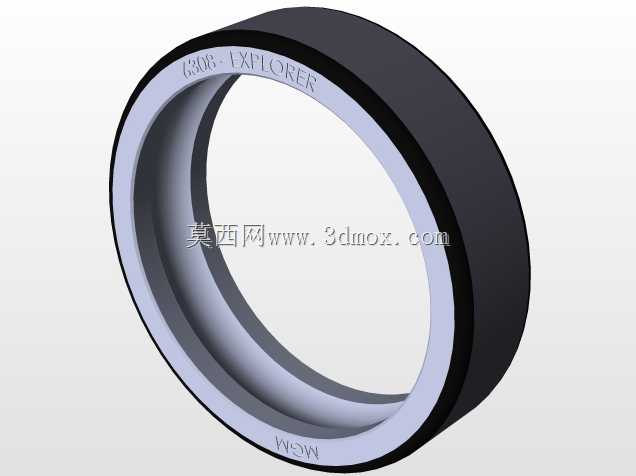

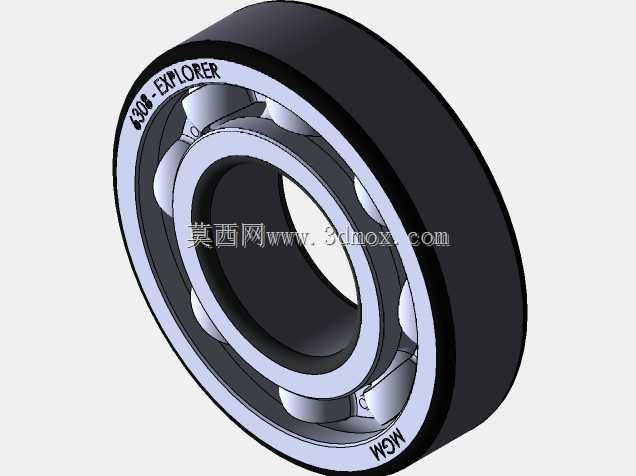

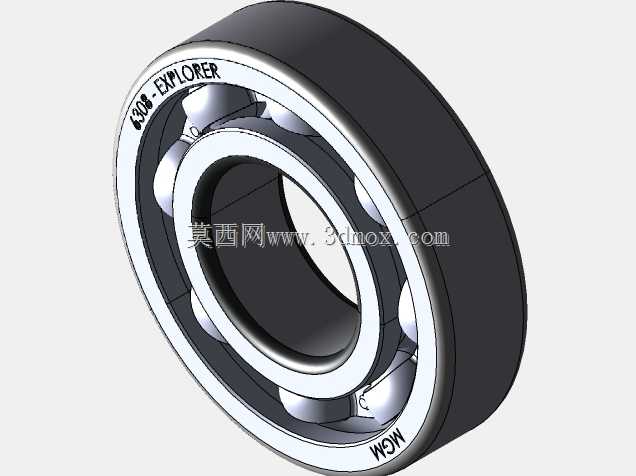

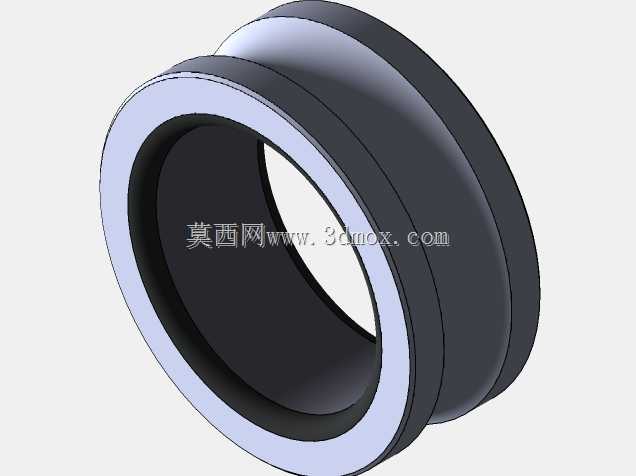

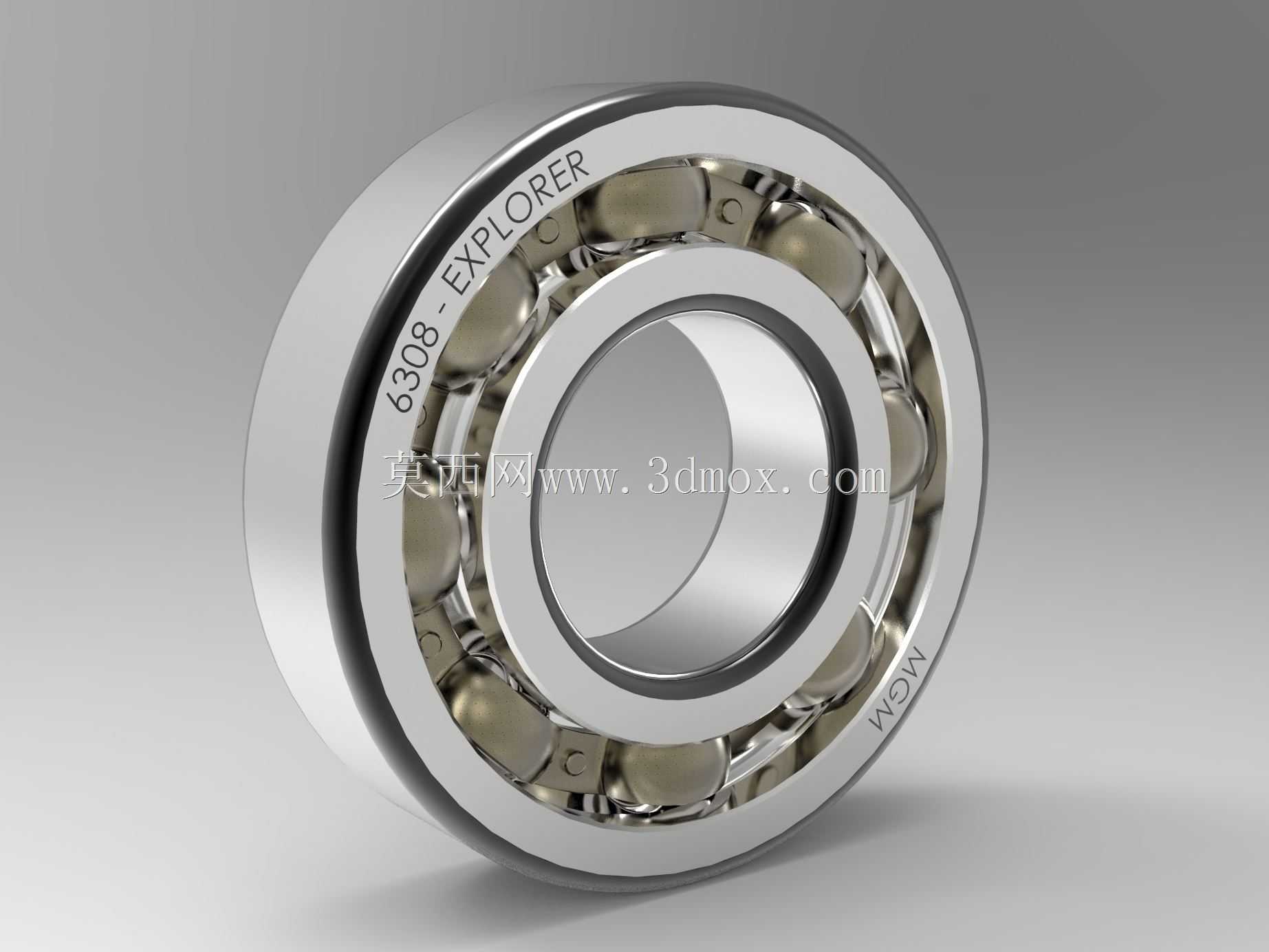

深沟球轴承作为旋转传动系统中应用最广泛的支撑部件，承担着降低轴系运转摩擦阻力、约束轴系径向与轴向窜动、保障旋转精度的核心作用，这款6308规格的深沟球轴承，可适配电机主轴、机床传动轴、输送设备辊筒、农用机械传动端、家电动力模块等多类场景的旋转支撑需求，在中低速到常规中高速运转工况下都能保持稳定的工作状态，可同时承受径向载荷与一定比例的双向轴向载荷，无需额外搭配复杂的止推结构就能满足多数常规传动的受力要求。从设计思路来看，这款轴承采用经典的一体式深沟滚道结构，内圈与外圈的滚道曲率经过匹配优化，滚道与钢球的接触弧面经过曲率校核，既能保证钢球在滚道内顺畅滚动，又能均匀分散运转过程中接触面的接触应力，避免局部应力集中导致的早期点蚀失效；保持架采用兜孔式结构，均匀分隔每一颗钢球，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内保持正确的运动轨迹，减少运转过程中的滑动摩擦损耗，降低轴承运转温升。从安装边界与尺寸特性来看，这款6308轴承的公称内径适配直径40mm的标准轴径，公称外径为90mm，轴承宽度为23mm，安装时内圈可通过轴肩实现轴向定位，外圈可适配轴承座孔的台肩完成固定，安装过程中需注意轴与座孔的同轴度公差，避免偏载导致轴承承受额外的倾覆力矩；轴承的密封结构可根据使用场景选配开式、防尘盖或接触式密封圈版本，开式版本适用于有定期润滑维护、环境清洁的闭式传动箱体内，带防尘盖的版本可阻挡外界粉尘进入轴承内部，适用于粉尘较多的工况，接触式密封圈版本可更好地阻挡水汽、污物侵入，同时保留内部润滑脂，适用于不便频繁维护的户外或开放式传动部位。在实际应用中，这类轴承的选型需要匹配轴系的额定载荷、极限转速、工作温度等参数，这款6308轴承的额定动载荷与静载荷参数可覆盖多数中小功率传动设备的支撑需求，运转过程中摩擦系数低、极限转速高，同时具备结构简单、维护方便、互换性强的特点，不需要定制特殊的安装结构就能直接替换同规格的标准轴承，大幅降低设备的维护成本与备件储备难度；设计过程中对滚道表面的粗糙度、钢球的圆度精度都做了匹配性的公差控制，保障轴承运转过程中的平稳性，降低轴系运转的振动与噪声，可满足对运转噪音有要求的家电、办公设备等场景的使用需求。
