SLX-1500数控设备X向直线传动滑台

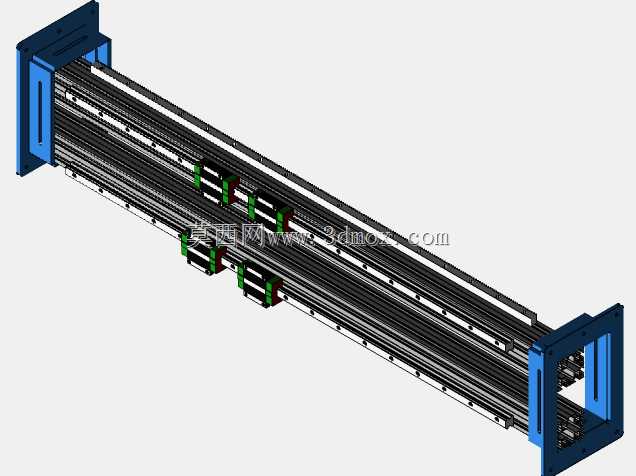

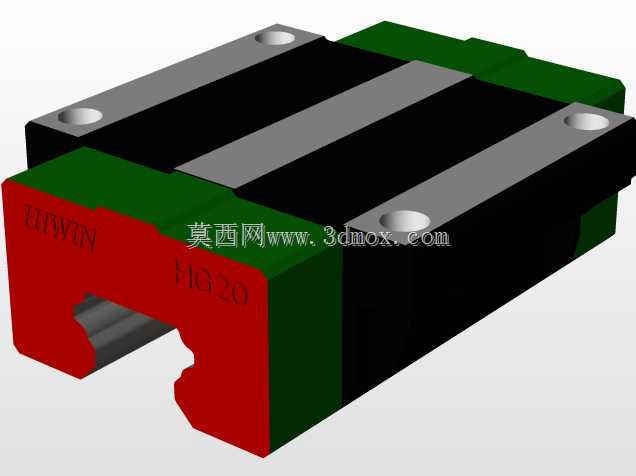

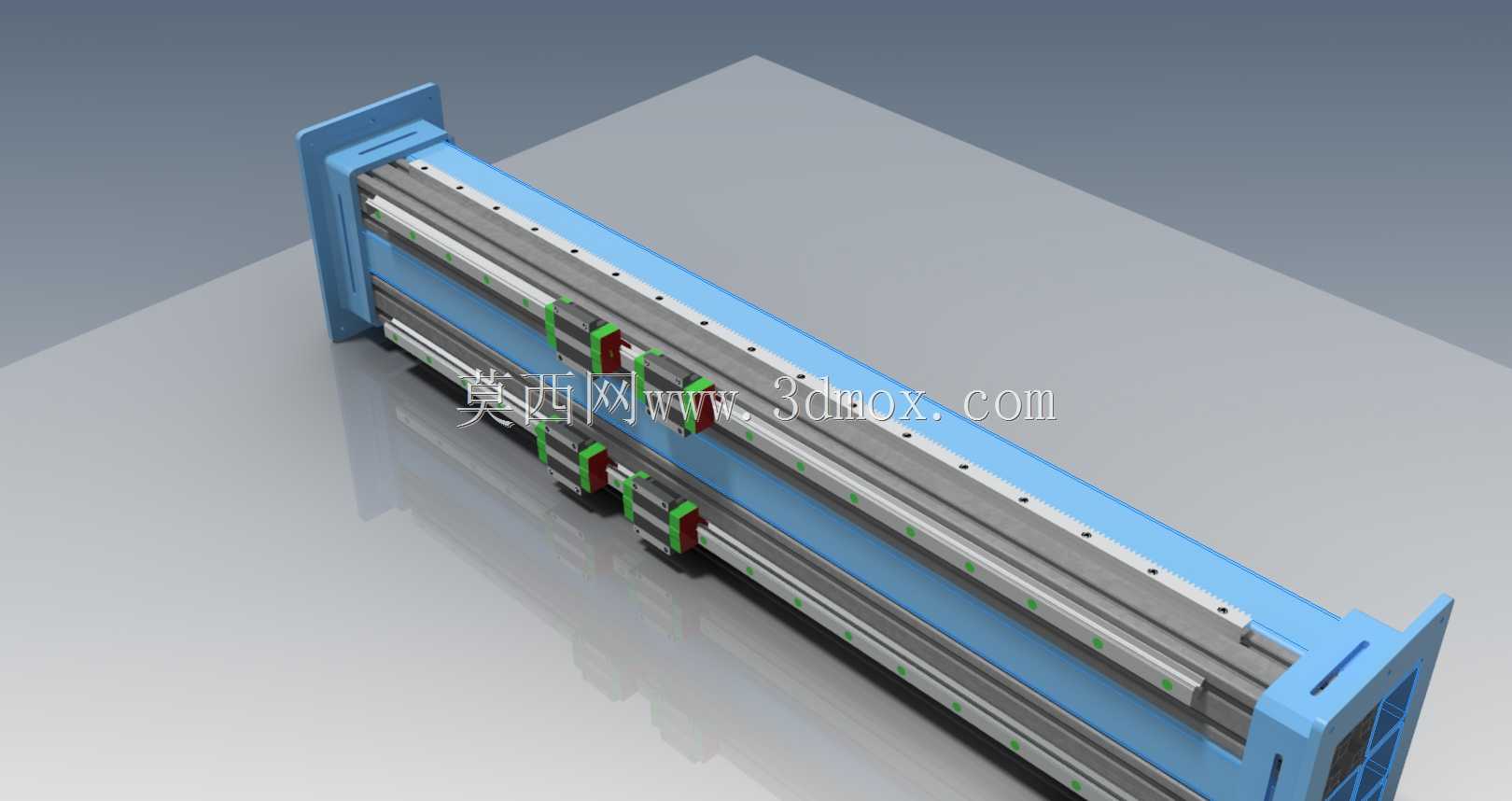

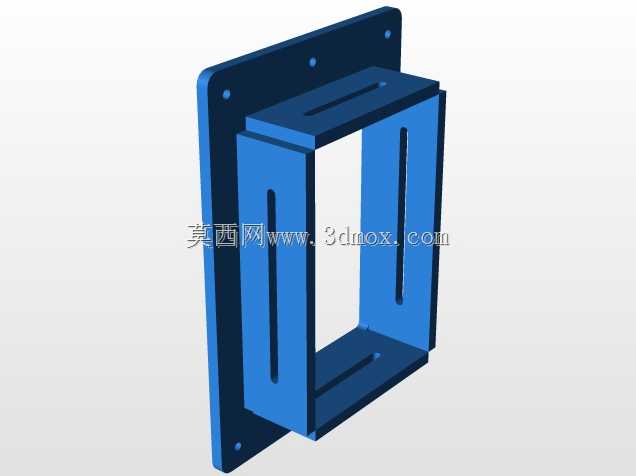

这款X向直线传动滑台是数控加工、自动化点位作业场景中的核心进给执行部件，主要承担加工工位、执行末端沿X轴方向的精准位移输送功能，常见于立式加工中心、数控雕铣设备、自动化点胶涂覆工位、激光切割作业台、自动化检测流水线等需要长行程高精度直线运动的工业场景中，能够为搭载的作业主轴、检测探头、执行夹具提供稳定的直线运动支撑与精准的位置进给输出。从功能特性来看，该滑台采用双平行直线导轨作为运动导向基准，搭配多组滑块滑座承载负载，可有效抵消运动过程中的侧向倾覆力矩，保证长行程运动过程中的直线度与运行平稳性，多滑块的布局设计能够适配不同重量的搭载负载，避免单组滑块受力过载导致的精度衰减，导轨侧配套的密封防护结构可阻挡加工过程中产生的金属切屑、切削液、粉尘杂质进入导轨滚道内部，延长核心导向部件的使用寿命，降低日常维护频次。在设计思路上，整体采用模块化集成式结构，两端设置一体式安装端板，既作为导轨的定位安装基准，也可集成行程限位开关、原点触发装置、驱动端连接座等附属组件，省去用户自行搭建传动结构的设计与装配成本，滑台主体的蓝色基座采用整体式刚性结构设计，可通过基座上的预留安装孔直接固定在设备床身或作业平台上，安装基准面经过精密加工处理，能够保证装配后导轨与安装面的平行度公差，减少装配调试过程中的精度校准工作量。从安装边界与尺寸适配来看，该滑台有效行程覆盖1500mm长度范围，整体宽度与高度尺寸经过紧凑化设计，可适配多数中型数控设备、自动化单机的内部安装空间，两端端板预留的驱动连接位可适配伺服电机、步进电机搭配滚珠丝杠的驱动方案，也可根据使用需求替换为同步带传动结构，满足不同运行速度、不同定位精度的使用需求，滑座上预留的标准化安装螺孔可直接固定主轴安装板、夹具连接板、检测支架等搭载部件，无需额外加工转接板即可完成末端执行件的装配，滑台整体的刚性设计可满足高速进给、频繁启停的作业工况，在额定负载范围内运行时不会出现明显的形变抖动，保证运动过程中的位置精度保持性，能够为各类需要长行程直线进给的工业设备提供稳定可靠的运动支撑。
