旋转机支撑测量工装三维结构设计

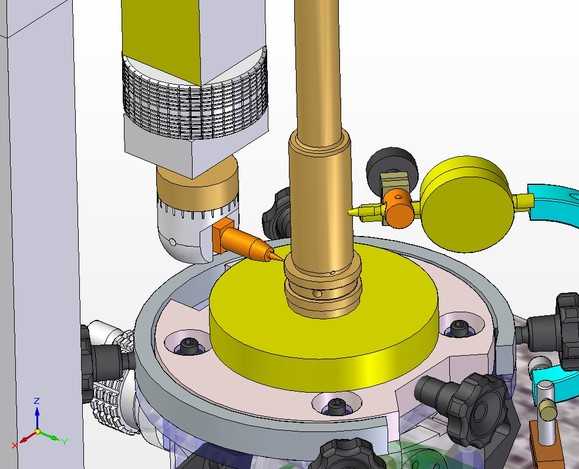

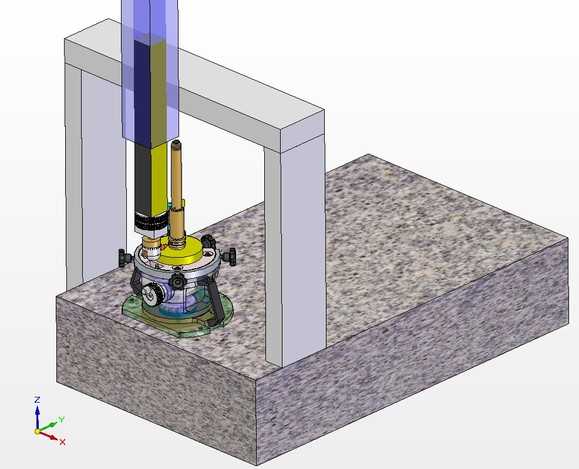

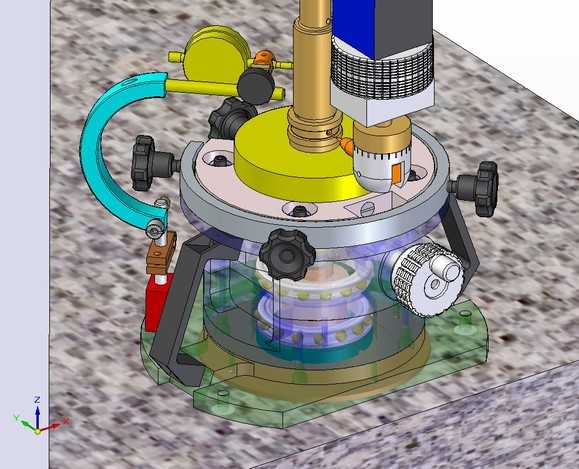

本模型为适配旋转机工件检测场景设计的专用测量支撑工装，整体采用龙门式框架搭配大理石基座的结构方案，在三维建模过程中严格遵循精密测量设备的结构设计规范，首先完成基准平台的参数化建模，选用花岗岩材质作为基座主体，建模时还原了石材细密的麻面纹理质感，赋予材质低反光、高刚性的物理属性，确保基座具备优秀的抗形变能力与减震性能，为测量作业提供稳定的基准平面。龙门框架部分采用高强度铝合金材质建模，两侧立柱与顶部横梁做等壁厚结构设计，装配时严格对齐基座的安装基准孔位，保证框架整体的垂直度与平行度公差符合测量设备的精度要求，框架顶部预留测量执行机构的安装接口，可兼容不同规格的接触式测量头组件。工装中部的工件装夹定位结构是设计核心，建模时还原了三爪自定心定位结构、周向微调旋钮、底部支撑垫块的全部细节，定位组件采用合金结构钢材质，表面做发黑处理的材质效果，可实现旋转机类工件的快速装夹与同轴度找正，确保工件测量时的定位精度，避免装夹偏差影响测量结果。模型渲染阶段采用工业产品展示常用的柔和布光方案，对不同材质的反光度、粗糙度参数做差异化调整：大理石基座设置低反光度与高粗糙度参数，还原石材的哑光质感；金属框架与装夹组件设置中等反光度，还原金属机加工表面的细腻质感；测量杆部分的不同功能段分别赋予工程塑料、金属、陶瓷等差异化材质，清晰区分各功能部件。整体设计围绕旋转机工件的测量需求展开，从结构稳定性、装夹便捷性、测量兼容性三个维度完成方案搭建，所有装配结构均做干涉检查，确保各运动部件无碰撞、无卡滞，可直观呈现测量工装的完整工作状态与装配逻辑，为同类精密测量工装的设计优化提供直观的三维参考。
