齿轮箱铝压铸精加工专用跳汰机夹具

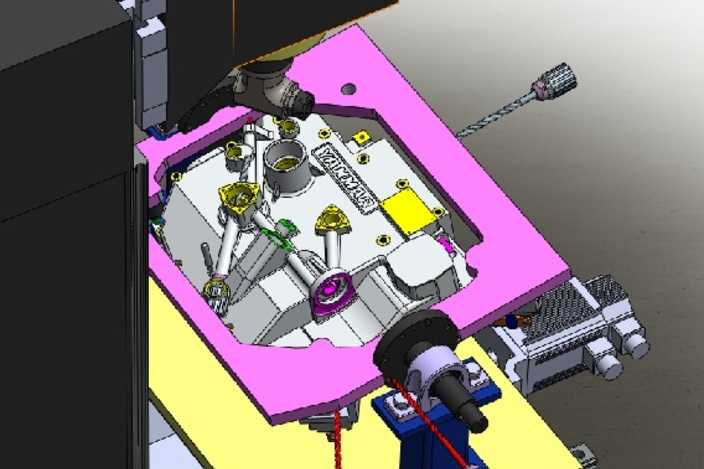

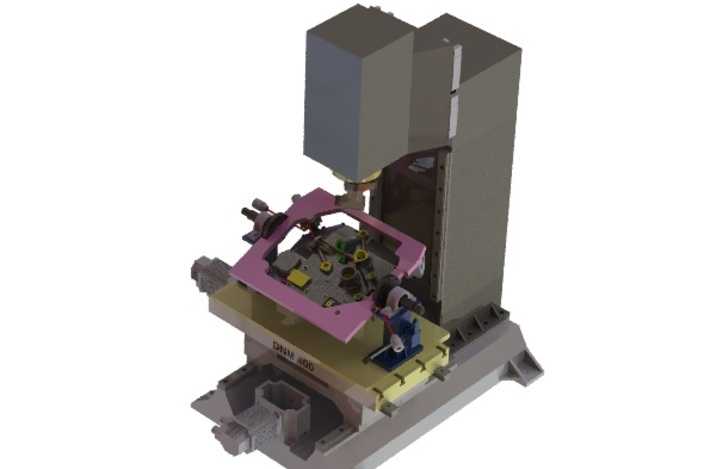

本三维模型为齿轮箱铝压铸件精加工工序配套的专用跳汰机加工夹具，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配尺寸1:1还原，可直接用于工装设计参考、加工工艺验证以及数控加工仿真使用。模型整体结构围绕齿轮箱铝压铸件的不规则外形轮廓设计，夹具主体基座采用粉色高亮标识的定位框架结构，框架轮廓完全贴合待加工齿轮箱铸件的外部型面，确保工件装夹后不会出现位移、偏斜问题，基座上设置了多组定位销孔与锁紧螺栓位，可实现工件的快速定位与装夹固定，有效减少装夹找正的辅助时间。夹具配套设置了多组可调式压紧组件，包括前端的旋转式压紧油缸、侧部的辅助支撑压头，所有压紧点位均避开了数控铣刀的加工走刀路径，避免加工过程中出现撞刀问题，同时压紧力的作用点均设置在工件刚性较好的实体部位，防止铝压铸件薄壁部位因压紧力过大出现装夹变形。模型中还原了夹具与数控铣床工作台的连接结构，底部设置了标准T型槽连接位，可直接固定在常规数控铣床的工作台上，同时配套的跳汰机辅助机构也完成了建模，可模拟实际加工过程中夹具随跳汰机构的动作轨迹，验证加工过程中工件与刀具、夹具与机床部件之间的干涉情况。材质渲染方面，模型对不同零部件赋予了对应材质，基座部分采用硬质合金钢材的金属磨砂材质，定位元件采用淬火钢材的高亮金属质感，待加工齿轮箱铸件采用铝合金哑光材质，液压管路采用红色橡胶材质，油缸部件采用黑色氧化处理的金属材质，不同材质的区分清晰，可直观分辨各部件的功能与装配关系。设计思路上，该夹具针对齿轮箱铝压铸件精加工精度要求高、外形不规则、装夹易变形的特点，采用型面定位+多点辅助支撑+浮动压紧的结构方案，既保证了装夹的定位精度，又可抵消加工过程中的切削振动，确保精加工后的尺寸精度与形位公差满足设计要求，整套夹具结构紧凑，装夹操作便捷，可有效提升齿轮箱铝压铸件的精加工效率与成品合格率。
