自动化反电势性能检测试验工作站

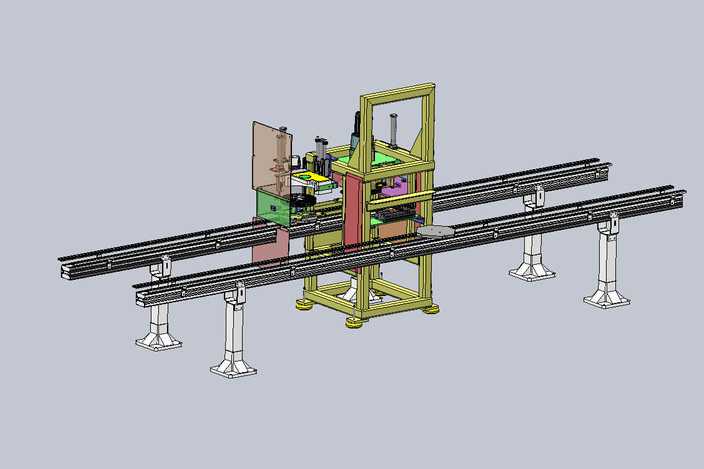

本模型为自动化反电势性能检测试验工作站，整体采用模块化设计思路完成三维建模，在建模过程中严格遵循工业现场实际设备的尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。模型主体分为长距离输送机构、龙门式检测主机架、检测执行组件、定位工装模块四个核心部分，输送部分采用双平行导轨搭配支撑立柱的结构，导轨截面做了符合工业型材标准的特征还原，支撑立柱底部设计有可调式安装脚杯，可模拟现场安装时的水平调节功能，输送线的滑动载具部分预留了工件定位接口，能够适配对应规格的待检测工件流转需求。龙门式主机架采用方管焊接式框架结构建模，框架各连接部位的安装板、加强筋都做了实体建模还原，机架底部同样配置脚杯与脚轮组合结构，兼顾设备固定与移位调整的功能需求。检测执行组件集成在龙门框架的移动滑台上，包含检测探头安装座、防护挡板、驱动气缸、位置调节模组等细节结构，其中透明防护挡板采用半透明材质渲染，还原实际设备的安全防护可视需求，各运动部件的装配间隙都按照实际机械设计公差做了预留，能够直观展示设备的运动行程与工作范围。定位工装模块设置在输送线对应检测位的下方，包含顶升定位机构、工件夹紧组件，可在工件流转至检测位时完成精准定位，保证检测探头与待检测部位的对位精度。在材质渲染层面，整体设备的框架结构采用金属喷塑材质表现，导轨部分采用镀铬金属材质，防护挡板采用半透明亚克力材质，气动元件、标准件部分采用对应工业零件的常规材质区分，不同功能模块通过材质差异做了清晰区分，能够直观分辨各部分的功能属性。整体设计围绕电机类工件反电势性能的自动化检测需求展开，从工件上料流转、到位定位、检测执行到下料流转的全流程动作逻辑都通过结构设计做了对应呈现，各部件的装配关系清晰，可用于设备方案展示、结构校核、教学演示等场景，建模过程中对标准件、外购件都做了简化但特征完整的建模处理，既保证了模型的展示精度，也合理控制了模型的整体体量，能够清晰展现自动化检测设备的典型结构组成与设计逻辑。
