轮胎生产吊挂输送生产线结构设计

该套输送装置主要应用于轮胎制造与装配车间的工序间物料转运场景，可衔接轮胎成型、硫化、检测、仓储等多个生产环节，解决传统地面输送占用车间通道、转运路径灵活性不足的问题，适配轮胎生产过程中重载荷、长距离、跨工位的物料输送需求，能够在不占用地面作业空间的前提下，完成轮胎半成品与成品在不同生产单元之间的自动流转，减少人工搬运的劳动强度，降低车间内物流交叉带来的安全隐患，提升整条轮胎生产线的连续化作业效率。

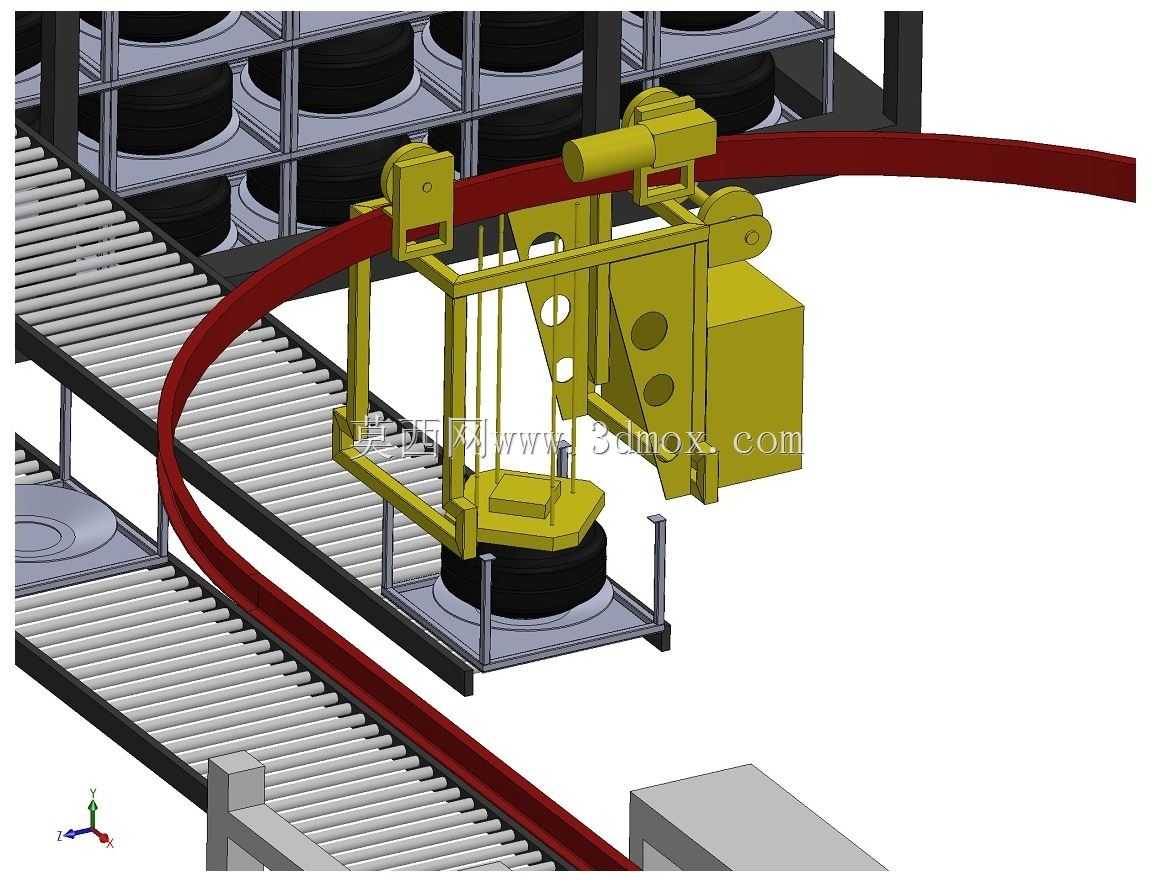

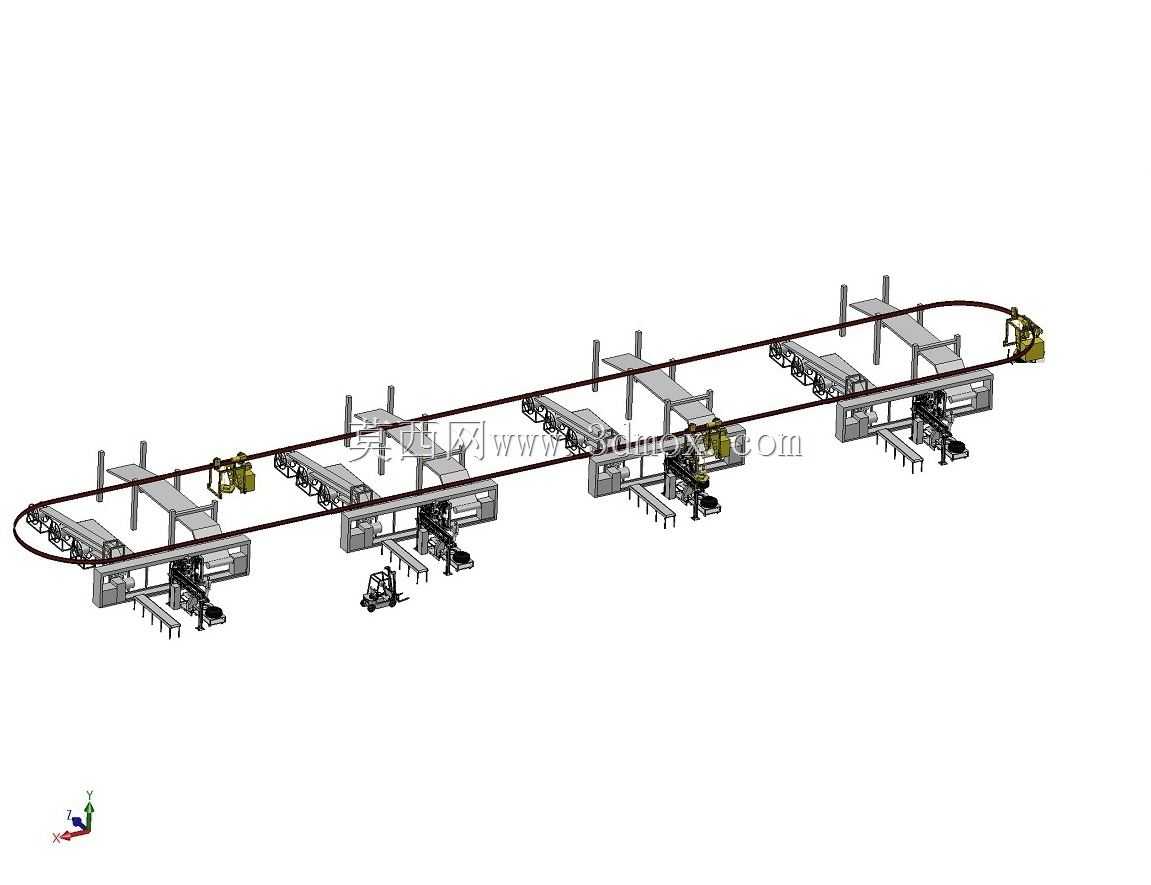

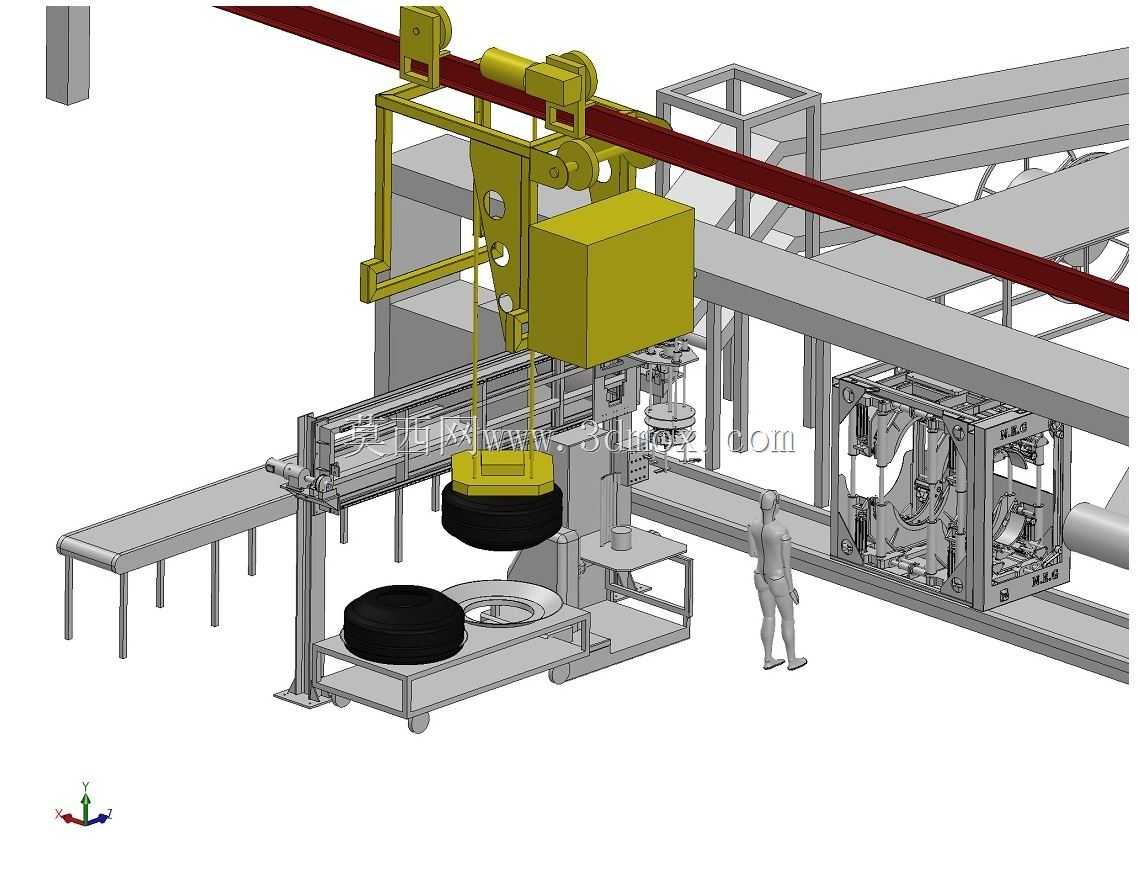

设备整体采用高架吊挂的布局形式，主承载轨道沿车间上部空间铺设，可根据车间实际设备排布灵活调整走向，适配不同厂房的梁柱结构与工位布局，避免与地面生产设备、操作人员通道产生干涉。吊挂行走机构搭载专用的轮胎夹持吊具，可针对轮胎的环形结构特点实现稳定托持，吊具升降行程覆盖从地面工装台到吊挂轨道的高度范围，能够完成地面待转运轮胎的自动抓取、提升、沿轨道输送、到达目标工位后自动下降放料的全流程动作，无需人工辅助对位。

在功能设计上，该输送装置兼顾了输送效率与作业安全性，行走机构采用平稳的驱动形式，运行过程中速度可调，在抓取、放料工位自动降速对位，长距离输送段保持稳定运行速度，既保证转运效率，也避免轮胎在输送过程中出现晃动、脱落的风险。配套的地面接驳台设置有轮胎定位结构，可与吊具的取放位置精准匹配，配合旁侧的输送线体，可实现轮胎从吊挂输送到地面工序输送的自动衔接，无需额外的人工转运动作。

设计过程中充分考虑了轮胎产品的载荷特性与车间作业的安装边界，整体轨道安装高度预留足够的下部作业净空，保证地面操作人员、小型转运设备可正常通行，吊具的开合尺寸适配常规乘用车轮胎的直径范围，可覆盖多数民用轮胎生产的转运需求，整体结构采用模块化设计，轨道段、行走单元、吊具单元均可拆分运输与现场组装，降低现场安装的施工难度，同时便于后续根据产能调整扩展输送线路长度、增加吊具数量，适配生产线后续的产能升级需求。整套装置的结构布局紧凑，在有限的车间上部空间内实现了大载荷物料的稳定输送，为轮胎生产车间的物流自动化提供了可靠的硬件支撑。
