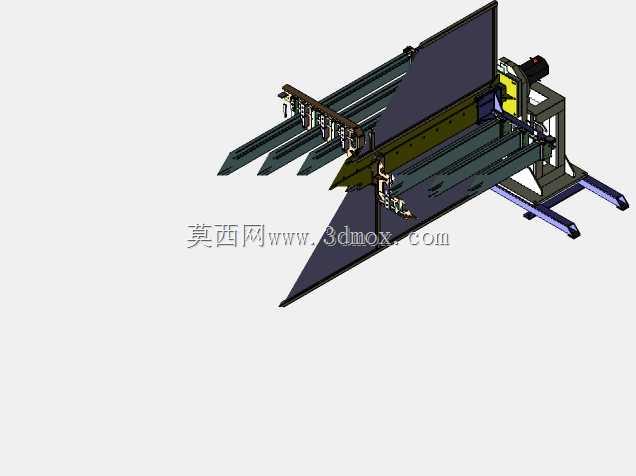

长型材焊接定位夹紧工装夹具系统

这套焊接夹具系统主要面向钢结构加工、金属型材焊接的生产场景，适配长尺寸条形金属构件的焊接加工作业，在轨道交通型材部件、建筑钢结构连接件、通用机械长梁类零件的焊接工序中，能够替代传统人工划线定位、多点位临时固定的作业模式，解决长型材焊接过程中易出现的构件移位、焊接变形、对接错位等常见生产问题。从实际生产用途来看，该夹具系统可同时完成待焊型材的侧向定位、端面压紧、多点位夹持固定，配合尾部的变位承载结构，能够带动装夹完成的工件调整焊接角度，让焊缝始终处于便于焊工操作的平焊位置，大幅降低仰焊、立焊的操作难度，减少焊接缺陷的产生概率，同时避免焊接过程中工件受高温热应力影响出现的翘曲变形，保障焊接后构件的形位公差符合设计要求。在功能特性设计上，整套系统采用模块化的夹持单元布局，沿工件长度方向排布多组可独立调整的压紧组件，每组压紧组件的夹持位置、压紧行程都可根据待焊型材的截面尺寸、长度规格进行灵活调节，适配不同规格的H型钢、角钢、矩形管等常见型材的焊接装夹需求；侧向定位基准面经过精加工处理，能够保障多段型材对接时的直线度要求，压紧机构采用带自锁特性的机械压紧结构，装夹完成后不会因为焊接过程中的振动出现松脱问题，尾部的回转支撑结构可承载大尺寸工件的整体重量，转动过程平稳无卡滞，可在0到90度范围内任意角度锁止，满足不同位置焊缝的焊接操作需求。设计思路上，整套夹具优先考虑焊接作业的操作便利性，所有压紧操作手柄都布置在操作人员易于触及的机身外侧，无需探身到工件下方即可完成全部装夹操作，夹具的定位基准面与焊接飞溅接触的位置做了防粘处理，减少焊接飞溅附着在基准面上影响后续定位精度的问题，机身主体采用框架式焊接结构，整体刚性充足，能够承受大吨位工件装夹时的压紧力，不会出现机身变形影响装夹精度的情况。从安装边界与尺寸适配来看，整套夹具沿工件长度方向的装夹范围可覆盖常规6米以内的长型材构件，机身底部设置有可调式支撑脚，可直接安装在常规焊接车间的硬化地面上，无需额外制作复杂的安装基础，机身宽度方向的尺寸经过优化，既能够满足大截面型材的装夹空间需求，又不会占用过多的车间通道面积，适配中小批量钢结构焊接生产车间的场地布局要求，能够直接接入现有焊接生产工位，无需对现有车间布局做大规模调整。
