双腔回转式双扶轮焊接设备结构设计

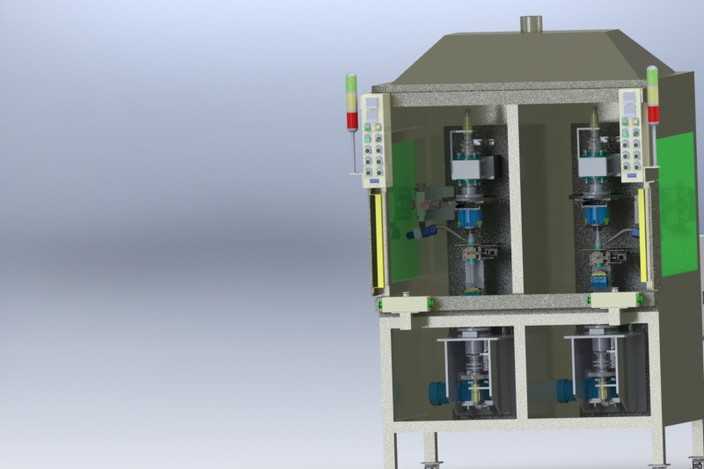

本模型采用三维参数化建模方式完成整体搭建，建模过程中严格遵循工业焊接设备的实际生产尺寸比例，对设备的每一处结构都做了精细化还原。整体设备采用立式双腔对称布局设计，两个独立焊接腔体并排设置，可同时完成两组双扶轮工件的焊接加工作业，有效提升焊接工序的生产效率。模型对设备的外框架结构做了完整呈现，采用方管焊接框架作为主体承载结构，外部覆盖钣金防护门板，门板上设置透明观察窗，既可以隔绝焊接过程中的弧光与焊渣飞溅，又能方便操作人员实时观察内部焊接作业状态。每个腔体内部都设置了独立的回转夹持机构，可带动待焊接的双扶轮工件按照设定转速匀速回转，保证焊接轨迹均匀连续，避免出现焊接断点、焊层厚度不均的问题。设备两侧分别设置了操作控制盒，集成了启停按钮、转速调节旋钮、状态指示灯与三色警示塔灯，可实时反馈设备的运行、待机、故障状态，符合工业设备的安全操作规范。模型对内部的焊接执行组件、升降调节机构、工件定位夹具都做了分层建模，各部件之间的装配关系清晰明确，可直观展示设备的动作逻辑：工件装夹完成后，防护门闭合，回转机构带动工件旋转，焊接执行组件进给至焊接位置完成环缝焊接作业，焊接完成后机构复位，防护门开启即可取出成品。材质渲染方面，框架部分采用哑光金属漆材质模拟焊接钢结构的质感，防护门板采用浅灰色钣金材质，观察窗采用半透明钢化玻璃材质，操作按钮与警示灯采用对应色彩的高亮塑料材质，管路与线缆部分采用柔性橡胶材质，整体渲染效果贴近真实工业设备的视觉表现，完整还原了双腔回转焊接设备的结构特点与功能逻辑，可用于焊接设备的结构展示、方案验证与教学演示场景。
